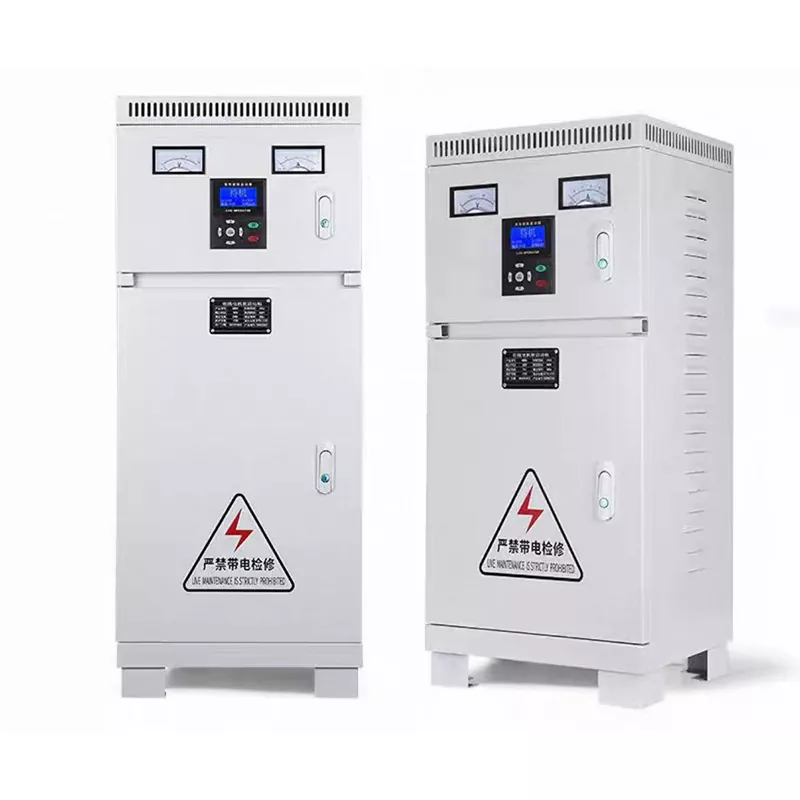

Kontrolboks på maskinsiden

Når mange virksomheder bruger motorer med stor effekt og tung belastning, såsom knusere og kuglemøller, støder de ofte på et dilemma: stjerne-trekant-startmomentet er utilstrækkeligt, hvilket gør det umuligt at starte det tunge belastningsudstyr og ude af stand til at opnå normal opstart; Selvom frekvensstyreskabet kan opfylde kravene, er det dyrt, og for scenarier, der ikke kræver hastighedsjustering, men kun opstart med tung belastning, er det uden tvivl spild af omkostninger. Kontrolboksen på maskinsiden er dukket op, som præcist matcher startkravene for kraftige motorer med tung belastning og tager hensyn til både startydelse og omkostningskontrol.

Tekniske specifikationer

Hvad er de vigtigste salgsargumenter?

Som en eksklusiv startenhed til ultra-high power heavy-duty motorer, tilbyder Machine-side Control Box flere fordele, der direkte adresserer de praktiske smertepunkter ved faktisk brug:

Selvkoblet spændingsreduktion, halvering af virkningen af ​​netoverspændinger: Udstyret med selvkoblende transformatorer af høj kvalitet, kan den præcist reducere startstrømmen til 1/4 af den direkte start, hvilket er endnu lavere end 1/3 af stjerne-trekantstarten, hvilket reducerer påvirkningen på nettet under opstart betydeligt og undgår interferens med den normale drift af andet udstyr. Den er velegnet til langsigtet stabil opstart af forskellige motorer med ultrahøj effekt.

Start med højt drejningsmoment, let at starte tunge belastninger: Startmomentet kan nå 60 % af den direkte start, hvilket langt overstiger drejningsmomentet for stjerne-trekantstarten. For tungt lastet udstyr som knusere og kuglemøller løser det fuldstændigt problemet med, at stjernetrekantstarten ikke kan bevæge sig, hvilket sikrer en jævn opstart og tilstrækkelig kraft og sikrer, at udstyret hurtigt kan sættes i drift.

Bred strømtilpasning, bredere dækning: Den nominelle effekt kan tilpasses fra 15kW til 800kW, og tilpasning er understøttet. Det er større end effektområdet for stjerne-trekant-startstyreskabet, og dækker perfekt forskellige ultra-high power heavy-duty-motorer. Uanset om det er småt tungt udstyr eller store industrienheder, kan det matches præcist.

Flere beskyttelser, stabil drift og mere bekymringsfri: Integreret med flere beskyttelsesfunktioner såsom overbelastning, overstrøm, overspænding, underspænding og overtemperatur, kan den overvåge udstyrets driftsstatus i realtid. Når der opstår en unormalitet, stopper den automatisk maskinen og beskytter motoren og selvkoblende transformer, hvilket reducerer risikoen for beskadigelse af udstyret og sænker omkostningerne til senere vedligeholdelse. Operationen er mere pålidelig.

Et omkostningseffektivt valg med 50 % prisreduktion: Sammenlignet med frekvenskonverteringsstyreskabe er prisen direkte reduceret med 50 %. Der er ingen grund til at bruge mange penge på overflødige hastighedsreguleringsfunktioner. Den er kun optimeret til startkrav med tung belastning, hvilket giver købere mulighed for at opnå en mere passende startløsning til en lavere pris og betydeligt spare indkøbsbudgettet.

Strukturelle designfordele

Junray Electrical har været dybt engageret i forskning og produktion af startudstyr. Det overholder at levere professionel kvalitet til købere. Hver detalje i maskinens kontrolboks er blevet omhyggeligt raffineret, hvilket balancerer praktisk og holdbarhed. Den er udstyret med en højkvalitets autokoblingstransformator, og kernekomponenterne er af fremragende kvalitet, hvilket sikrer stabil spændingsreduktionsstart og tilstrækkeligt drejningsmoment; den er også udstyret med et nøjagtigt tidsrelæ, som automatisk kan skifte starttilstand uden behov for manuel indgriben, hvilket sikrer nøjagtighed og pålidelighed; et dedikeret varmeafledningskanaldesign fjerner hurtigt den varme, der genereres af udstyrets drift, og forhindrer komponentældning på grund af overophedning; den standardiserede ledningsproces adskiller strøm- og kontrolkredsløbene, er vandret og lodret, hvilket letter vedligeholdelsen og overholder de elektriske sikkerhedsstandarder.

Hvad er de praktiske anvendelsesscenarier?

Takket være dens fremragende opstartsydelse og brede tilpasningsevne er kontrolboksen på maskinsiden blevet standardopstartsudstyret til forskellige ultra-high-power heavy-duty motorer, der præcist tilpasser sig flere industrielle scenarier. I knusemaskine-scenariet er den velegnet til opstart med tung belastning af knusemaskiner med ultrahøj effekt, hvilket giver tilstrækkelig kraft og jævn opstart; i kuglemøllescenariet kan det nemt drive den tunge belastning opstart af kuglemøllen, hvilket løser problemet med utilstrækkelig strøm i stjerne-trekant-start; i højeffektvandpumpescenariet er den velegnet til opstart af ultrahøjeffektvandpumper med tung belastning, hvilket sikrer stabil drift af vandforsynings- og afløbssystemer; i højeffekt blæserscenariet er den velegnet til opstart af blæsere med ultrahøj belastning, hvilket reducerer netpåvirkningen og sikrer jævn drift af blæserne, der fuldt ud opfylder de industrielle opstartskrav med tung belastning.

Øjeblikkeligt køb

Vælg en kompatibel, pålidelig og omkostningseffektiv kraftig motorstartenhed for at være nøglen til at reducere omkostningerne og forbedre effektiviteten. Kontrolboksen på maskinsiden er udviklet og produceret af Junray Electrical. Det sikrer kvalitet, tilbyder hurtig levering og har fremragende eftersalgsservice, der perfekt afhjælper smertepunkterne ved vanskelig, kraftig motorstart og høje omkostninger. Tøv ikke. Kontakt os med det samme for at sikre den omkostningseffektive lavspændingsfordelingsboks, der gør starten af ​​superkraftige tunge motorer mere jævn og driften mere pålidelig.

Retrofit projektoversigt

I. Projektets baggrund

Dette projekt involverer eftermontering af eldistributionssystemet til en industriparks spildevandsbehandlingsstation. Stationen er udstyret med flere højeffekts (132 kW) hovedspildevandspumper, som er klassificeret som udstyr med høj inerti og tung last. De originale motorer brugte en direkte-on-line (DOL) startmetode, hvilket resulterede i massive indkoblingsstrømme. Hver start forårsagede et pludseligt fald i anlæggets samleskinnespænding, flimrende lys og standsning eller genstart af andet udstyr; det udløste ofte øjeblikkelige overbelastningsudkoblinger på opstrøms hovedafbryder og forårsagede ablation eller svejsning af kontaktorer. Længerevarende brug af DOL-start førte til alvorlig overophedning af motorviklinger og reduceret udstyrs levetid, mens netudsving forstyrrede nærliggende præcisionsfremstillingsudstyr, hvilket alvorligt kompromitterede produktionsstabilitet og elektrisk sikkerhed.

For at løse problemerne med høj startstartstrøm, alvorlige spændingsfald og udstyrssårbarhed blev alle enheder udskiftet med autotransformere med reduceret spænding startstyreskabe. Denne tilgang sikrer en jævn opstart af tunge motorer ved at begrænse spænding og strøm, og derved undgår ulemperne ved DOL-start og sikrer sikker, stabil drift af både elnettet og udstyret.

II. Problemer før eftermontering

Massiv startstartstrøm og alvorligt spændingsfald: Direkte start af højeffektpumper fik øjeblikkelige strømme til at nå 5-7 gange den nominelle værdi, hvilket førte til betydelige samleskinnespændingsfald og forstyrrede elektrisk udstyr i hele anlægget.

Hyppig opstrøms udløsning af afbryder: Startstødstrømme udløste overbelastningsbeskyttelsen i hovedfordelingsskabet; start af en enkelt pumpe kan forårsage lokale strømafbrydelser og produktionsafbrydelser på tværs af anlægget.

Høj risiko for udbrænding af kontaktorer og motorer: Hyppig udsættelse for højstrømstød fik hovedkontaktorkontakter til at able eller svejse sammen, mens motorviklinger led af højtemperaturældning, hvilket resulterede i en ekstrem høj fejlrate på udstyr.

Manglende evne til at starte/stoppe ofte; driftsbegrænsninger: DOL-metoden forårsagede overdreven varmeakkumulering, hvilket gjorde det umuligt at opfylde driftskravene til at starte og stoppe pumper som reaktion på svingende spildevandsbelastninger (peak og off-peak).

Dårlig strømkvalitet og interferens med præcisionsudstyr: Betydelige spændingsudsving forårsagede fejl og datadrift i nærliggende automatiske kontrolinstrumenter og VFD-udstyr (Variable Frequency Drive), hvilket kompromitterede produktionspræcisionen.

III. Udstyrskonfigurationsplan

For at imødekomme opstartskravene for 132 kW højeffekts, tunge vandpumper – samtidig med at den balancerer økonomisk levedygtighed og driftsstabilitet – er stedet udstyret med standardiserede autotransformere med reduceret spænding startstyreskabe. Disse anvender en starttilstand med to tryk (80 % og 65 %) med reduceret spænding, der automatisk skifter mellem drift med reduceret spænding og fuld spænding via tidsforsinkelsesrelæer for at sikre en jævn, blød start for motoren.

Kerneudstyrsspecifikationer

Model: XJ01-seriens autotransformator Startstyreskab med reduceret spænding

Kompatibel motor: 380V, 132kW højeffekt trefaset asynkron vandpumpemotor

Startmetode: Autotransformer reduceret spænding, strømbegrænsende start; valgbare dobbeltspændingsudtag (65 %, 80 %)

Startkarakteristika: Startstrøm begrænset til 2-3 gange den nominelle strøm, hvilket reducerer netpåvirkningen markant

Styrelogik: Start med reduceret spænding → tidsforsinket stabilisering → automatisk skift til fuldspændingsdrift; fuldautomatisk, uovervåget skift

Beskyttelsesfunktioner: Overbelastning, fasetab, kortslutning, forsinket kobling og underspændingsbeskyttelse

Kernekomponenter: Autotransformer med høj kapacitet, hoved-/standbykontaktorer, intelligent tidsstyring, termisk overbelastningsrelæ

Anvendelser: Udstyr til tung belastning såsom højeffekt vandpumper, ventilatorer og luftkompressorer; tilbyder overlegen omkostningsydelse sammenlignet med softstartere eller variabel frekvensdrev (VFD'er)

IV. Applikationshøjdepunkter

Reducerer startstrømmen markant og stabiliserer netspændingen: Bruger autotransformatorbaseret strømbegrænsning med reduceret spænding til effektivt at eliminere den 5-7x overspændingsstrøm, der er forbundet med direkte-on-line start, hvilket forhindrer betydelige samleskinnespændingsfald eller flimren.

Sikrer jævn start/stop og beskytter motorudstyr: Blød start eliminerer stød og vibrationer; sænker stigningen i motortemperaturen betydeligt og sænker viklingsældningen og forlænger derved udstyrets levetid.

Forhindrer udløsning af opstrømsafbryderen og sikrer kontinuerlig produktion: Kontrollerbar startstrøm eliminerer generende udløsning af opstrøms beskyttelsesanordninger, hvilket løser problemet med lokale strømafbrydelser forårsaget af start af individuelle udstyrsdele.

Robust struktur og fremragende omkostningsydelse: Sammenlignet med bløde startere eller VFD'er har dette system en enkel struktur, lav fejlrate og økonomiske omkostninger, samtidig med at det tilbyder høj modstandskraft under barske industrielle driftsforhold. Fuldautomatisk drift og nem vedligeholdelse: Har automatisk tidsforsinket skift til fuldspændingsdrift uden manuel indgriben; forenkler fremtidig service, bruger udskiftelige standarddele og sikrer lave vedligeholdelsesomkostninger.

V. Driftsresultater efter eftermontering

Kontrollerbar startstrøm og stabil netkvalitet: Motor starter jævnt uden overspændinger eller spændingsflimmer; Anlægsdækkende udstyr fungerer stabilt uden interferensrelaterede fejlalarmer.

Eliminering af upstream-afbryderudløsning: Flere start-stop-tests viste ingen utilsigtet udløsning af upstream-kontakter, hvilket fuldstændigt løste problemer med strømafbrydelser og produktionsafbrydelser under opstart.

Nul fejlrate for motorer og kontaktorer: Normal temperaturstigning under opstart; ingen kontakterosion eller klæbning; ingen overophedning eller ældning af motorviklinger; 100% udstyrsintegritet.

Velegnet til hyppige start-stop-operationer: Opfylder kravene til cykelstart og -stop baseret på fluktuerende dag-natbelastninger på spildevandsbehandlingsstationen, hvilket væsentligt forbedrer driftstilpasningsevnen.

Bestået elektrisk acceptinspektion ved første forsøg: Opstartslogik, beskyttelsesfunktioner og strømfordelingsstandarder opfyldte alle kravene og bestod med succes standardiseringsinspektionen for industriel strømdistribution.

VI. Sagsoversigt

Autotransformatorens startstyreskab med reduceret spænding er den mest almindelige og omkostningseffektive startløsning til højeffekts industrielle ventilatorer, pumper og luftkompressorer. Kerneprincip: Bruger en autotransformator til at sænke spændingen og begrænse strømmen, hvorved startstrømmens påvirkning på elnettet og udstyr reduceres. Det adskiller sig fra direkte-on-line start (stærk strøm, beskadiger udstyr), bløde startere (elektronik, der er tilbøjelig til at fejle) og frekvensomformere (høje omkostninger). Med sin holdbare struktur, høje stabilitet og moderate omkostninger er autotransformatorstart det foretrukne valg til tekniske opgraderinger på ældre fabrikker og strømdistribution eftermontering af højeffekt, tungt lastet udstyr, der effektivt balancerer netsikkerhed, udstyrs levetid og projektomkostningseffektivitet.
