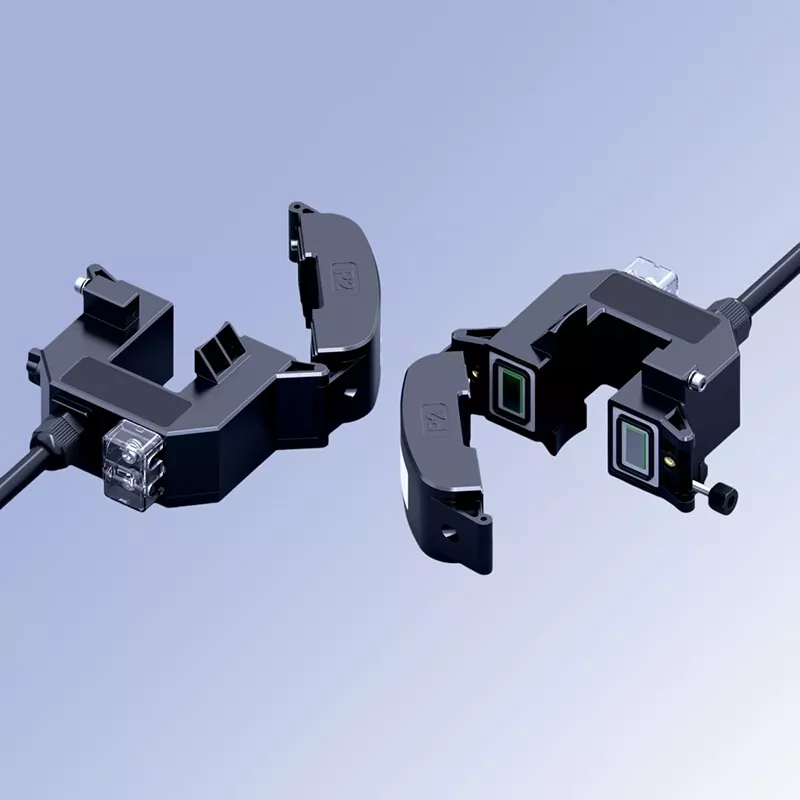

Hvordan kan en Cthw6 udendørs vandtæt strømtransformer forenkle lavspændingsstrømovervågning

Junray elektriskfremstillerCthw6 udendørs vandtæt strømtransformertil lavspændingsstrømdistribution eftermontering, energiovervågning, måling og beskyttelsesapplikationer. Dens split-core struktur tillader installation omkring eksisterende kabler eller samleskinner uden at skære ledere, hvilket hjælper med at reducere installationstiden og undgå unødvendige strømafbrydelser.

En strømtransformator er en vigtig følekomponent til måling og overvågning af elektrisk strøm i distributionssystemer. For eksisterende faciliteter kan installation af konventionelle transformatorer med lukket kerne dog kræve kabelfrakobling, fjernelse af samleskinne eller planlagte nedlukninger. CTHW6-designet løser disse udfordringer med en åben og tæt split-core struktur, højpræcision magnetisk kerne, isoleret flammehæmmende hus og vandtæt forbindelsesdesign. Disse funktioner gør den velegnet til industrianlæg, kommercielle bygninger, distributionsskabe, fotovoltaiske systemer, energilagringsapplikationer og el-opladningsinfrastruktur, hvor pålidelig strømoptagelse og praktisk eftermontering er vigtig.

Indholdsfortegnelse

1. Hvad er en Cthw6 udendørs vandtæt strømtransformator?
2. Hvorfor er Split-Core-design vigtigt for eftermontering af strømdistribution?
3. Hvilke nøglefunktioner understøtter pålidelig strømmåling?
4. Cthw6 tekniske funktioner på et øjeblik
5. Hvordan er transformatoren installeret?
6. Hvor kan transformatoren bruges?
7. Hvad skal købere overveje inden udvælgelsen?
8. Hvad viser en rigtig eftermonteringsapplikation?
9. Ofte stillede spørgsmål

Hvad er en Cthw6 udendørs vandtæt strømtransformator?

En strømtransformer, almindeligvis kaldet en CT, konverterer en høj primærstrøm til en mindre sekundær strøm, der sikkert kan måles af målere, overvågningsterminaler eller beskyttelsesanordninger. I lavspændingsdistributionssystemer gør dette det muligt for operatører at opnå nyttige elektriske data uden direkte at forbinde følsomt måleudstyr til den fulde primærstrøm.

CTHW6-serien er designet specifikt til applikationer, hvor eksisterende strømkredsløb har brug for overvågning eller opgradering. I modsætning til traditionelle solid-core transformere, kan dens split-core konstruktion åbnes og klemmes rundt om et eksisterende kabel eller samleskinne. Dette gør det særligt nyttigt, når den elektriske infrastruktur allerede er i drift, og omfattende omledning er uønsket.

Den udendørs orienterede konstruktion kombinerer også et isoleret ingeniørplasthus med intern epoxyindkapsling og en vandtæt kabelforbindelse. Disse designelementer hjælper transformeren med at modstå fugt, støv, temperaturændringer og andre forhold, der opstår i distributionsudstyr og udendørs installationer.

Hvorfor er Split-Core-design vigtigt for eftermontering af strømdistribution?

Eftermonteringsprojekter har andre krav end nye elinstallationer. Når et nyt distributionsskab samles, kan ingeniører reservere plads og installere konventionelle transformatorer med gennemgående huller før strømforsyning. En eksisterende facilitet har muligvis ikke denne fleksibilitet.

Traditionel installation kan involvere frakobling af ledere eller afmontering af samleskinner. Afhængigt af anlægget kan dette resultere i produktionsafbrydelser, ekstra arbejdskraft og kompliceret afbrydelseskoordinering. En split-core transformer giver en anden tilgang: huset åbnes, lederen er placeret gennem åbningen, og huset er lukket og låst.

Vigtige eftermonteringsfordele

• Reduceret installationsforstyrrelse:Eksisterende kabler behøver ikke at skæres til for installationsmetoden med split-core.
• Hurtigere feltinstallation:Den åben-lukke struktur forenkler positionering omkring eksisterende ledere.
• Lavere modifikationskrav:Eksisterende distributionslayout kan bibeholdes i stedet for at blive omfattende ombygget.
• Fleksible overvågningsopgraderinger:Yderligere strømføling kan introduceres til eksisterende kredsløb.
• Bedre egnethed til driftsfaciliteter:Det er nyttigt, hvor minimering af planlagt nedetid er et vigtigt projektkrav.

Ved sikkerhedskritisk elektrisk arbejde skal installationen altid udføres af behørigt kvalificeret personale og følge de gældende elektriske sikkerhedsprocedurer. Et split-core design forbedrer installationskomforten, men det eliminerer ikke behovet for sikker arbejdsmetoder.

Hvilke nøglefunktioner understøtter pålidelig strømmåling?

Magnetisk kerne med høj præcision

Transformatoren bruger en kornorienteret siliciumstålkerne designet til at give høj magnetisk permeabilitet, lavt magnetisk tab og et bredt lineært driftsområde. Produktinformationen specificerer målenøjagtighed i klasse 0.5/0.5S, der understøtter applikationer, hvor der kræves stabile strømdata til måling og overvågning.

Sikker mekanisk låsning

Efter at lederen er placeret inde i åbningen, lukkes de to hussektioner og fastgøres med en låseskrue. Korrekt lukning hjælper med at opretholde ensartet magnetisk kernejustering, hvilket er vigtigt for målestabiliteten.

Brandhæmmende isoleret hus

Huset er fremstillet af højstyrke flammehæmmende ingeniørplast. Indvendig vakuumhældt epoxyindkapsling giver yderligere beskyttelse mod fugt, støv og korrosion, mens den forbedrer isoleringsydelsen.

Klar polaritetsidentifikation

P1/P2-mærker og sekundære polaritetsindikatorer er tydeligt identificeret på produktet. Dette hjælper teknikere med at etablere de primære og sekundære forbindelser korrekt under installation og idriftsættelse.

Vandtæt kabeltilslutning

En vandtæt kabelforskruning er indbygget ved udgangsforbindelsen. Til udendørs eller særligt fugtige installationer kan yderligere tætning ved ledningsforbindelser forbedre miljøbeskyttelsen yderligere.

Cthw6 tekniske funktioner på et øjeblik

Købere bør bekræfte det påkrævede transformationsforhold, åbningsdimensioner, ledertype, nøjagtighedsklasse, installationsmiljø og krav til sekundær output før bestilling. Tilpassede ikke-standardspecifikationer kan også diskuteres i henhold til projektets krav.

Hvordan er transformatoren installeret?

Det åbne og lukkede design er beregnet til at gøre installationen i marken mere ligetil. En typisk installationssekvens omfatter følgende trin:

1. Løsn sidelåseskruen og åbn transformerhuset.
2. Placer kablet eller samleskinnen gennem midten af ​​åbningen.
3. Sørg for, at lederen er korrekt centreret og ikke forstyrrer huset.
4. Luk den øverste og nederste sektion, og spænd låseskruen godt.
5. Åbn det gennemsigtige terminaldæksel, og tilslut de sekundære ledninger i henhold til polaritetsmærkningerne.
6. Efterse den mekaniske lukning, ledninger, isolering og målesignal før idriftsættelse.

Et vigtigt sikkerhedspunkt er, at et sekundært CT-kredsløb ikke bør efterlades åbent, mens den primære leder er strømførende. En åben sekundær kan generere en farlig spænding. Kvalificerede elektrikere bør derfor følge producentens instruktioner og gældende elektriske sikkerhedskrav under installation, test og vedligeholdelse.

Hvor kan transformatoren bruges?

Kombinationen af ​​split-core installation og miljøbeskyttelse gør CTHW6 velegnet til en bred vifte af lavspændingselektriske overvågningsapplikationer.

Industriel effektovervågning

Produktionslinjer, pumper, ventilatorer, kompressorer, værktøjsmaskiner og andre elektriske belastninger kan overvåges gennem strømmåling. Disse data kan understøtte udstyrsdriftsanalyse og energistyring.

Kommerciel og bygningsdistribution

Kontorbygninger, kommercielle komplekser, hospitaler og datacentre indeholder ofte flere filialkredsløb, der kræver overvågning. Split-core transformatorer kan forenkle opgraderinger af eksisterende distributionssystemer.

Smart strømfordeling

Transformatoren kan integreres med multifunktionsmålere, intelligente overvågningsterminaler og andet elektrisk overvågningsudstyr for at understøtte aktuel dataindsamling og fjernovervågning.

Vedvarende energi og el-infrastruktur

Fotovoltaiske nettilsluttede kabinetter, energilagringssystemer og EV-opladningsinfrastruktur kan kræve strømføling til operationel overvågning og beskyttelse. Det passende CT-forhold og mekaniske dimensioner bør vælges i henhold til det faktiske kredsløb.

Eftermontering af distributionssystemet

Ældrende elektriske installationer er en særlig relevant anvendelse. I stedet for at omdesigne et helt distributionsskab kan ingeniører tilføje strømovervågning til udvalgte kredsløb ved hjælp af en passende split-core-konfiguration.

Hvad skal købere overveje inden udvælgelsen?

Valg af en strømtransformator bør begynde med de elektriske og mekaniske krav til målkredsløbet i stedet for blot at vælge en model baseret på udseende. Følgende punkter skal bekræftes inden indkøb:

• Primær strøm:Bekræft kredsløbets normale og maksimale strøm.
• Nuværende forhold:Tilpas CT-forholdet til måleren, overvågningsenheden eller beskyttelsessystemet.
• Blændestørrelse:Sørg for, at kablet eller samleskinnen kan passere gennem åbningen uden forstyrrelser.
• Lederkonfiguration:Kontroller, om installationen bruger et rundt kabel eller rektangulær skinne.
• Nøjagtighedskrav:Bestem, om projektet kræver standardmålenøjagtighed eller en mere specialiseret målespecifikation.
• Miljøforhold:Overvej udendørs eksponering, fugt, støv, temperatur, vibrationer og mulig kemisk forurening.
• Sekundær forbindelse:Bekræft terminalkonfigurationen og polaritetskravene for den tilsluttede enhed.
• Installationsplads:Kontroller, at der er tilstrækkelig plads til at åbne og låse huset med delt kerne.

En pålidelig leverandør bør være i stand til at yde assistance til modeludvælgelse baseret på disse parametre. Dette er især værdifuldt til eftermonteringsprojekter, der indeholder mange forskellige kabelstørrelser eller kredsløbsklassifikationer.

Hvad viser en rigtig eftermonteringsapplikation?

Et dokumenteret eftermonteringsprojekt, der involverer en præcisionshardware- og sprøjtestøbefabrik i Dongguan, illustrerer den praktiske værdi af split-core strømtransformatorer. Anlægget indeholdt 86 lavspændingsdistributionskredsløb, der betjener sprøjtestøbning, stempling, formbehandling, køling, løft, belysning og andre belastninger.

Det eksisterende system manglede tilstrækkelig overvågning af forgreningskredsløbsfejlstrøm. Konventionelle eftermonteringsmetoder ville have krævet omfattende ledermodifikationer og produktionsnedlukninger. Projektet brugte derfor oplukkelige split-core transformatorer udvalgt efter lederdimensioner.

Ifølge projektinformationen offentliggjort af Junray Electrical blev installationen og idriftsættelsen af ​​alle 86 enheder afsluttet på fem dage. Systemet leverede efterfølgende reststrømsovervågning på grenniveau, hvilket gjorde det muligt at identificere unormale kredsløb hurtigere. Projektet rapporterede også, at fejlfindingstiden faldt fra et gennemsnit på 3,5 timer til mindre end 20 minutter efter eftermonteringen.

Dette eksempel demonstrerer et vigtigt princip for elektrisk eftermonteringsplanlægning: værdien af ​​en strømtransformator er ikke begrænset til dens målefunktion. Installationsmetode, miljøbestandighed, kompatibilitet med overvågningsudstyr og vedligeholdelsesmuligheder kan alle påvirke den overordnede effektivitet af en distributionsopgradering.

For yderligere produktinformation kan købere gennemgå produktsiden Cthw6 Outdoor Waterproof Current Transformer og udforske Junray Electricals udvalg af instrumenttransformere til forskellige elektriske overvågningskrav.

Ofte stillede spørgsmål

Hvad er den største fordel ved en CTHW6 split-core strømtransformator?

Dens vigtigste installationsfordel er den åben-lukke struktur, som gør det muligt at placere transformatoren omkring et eksisterende kabel eller samleskinne uden at skære i lederen. Dette gør det nyttigt til lavspændingsdistribution eftermontering og overvågningsprojekter.

Kan CTHW6 bruges udendørs?

Ja. Produktet er designet til udendørs-orienterede applikationer og inkorporerer et isoleret konstruktionsplastikhus, epoxyindkapsling og en vandtæt kabelforbindelse. Yderligere tætning kan anbefales til ledningsterminaler i særligt fugtige omgivelser.

Hvilken nøjagtighedsklasse understøtter CTHW6?

Den offentliggjorte produktinformation specificerer målenøjagtighed i klasse 0.5/0.5S. Den nøjagtige specifikation skal bekræftes i forhold til kravene til den påtænkte måler og det elektriske overvågningssystem før indkøb.

Kan den overvåge eksisterende kabler uden at afbryde dem?

Den split-core struktur er specielt designet til installation omkring eksisterende kabler eller samleskinner, hvilket undgår behovet for at skære lederen. Strømførende elektrisk arbejde må dog kun udføres af kvalificeret personale efter gældende sikkerhedsprocedurer.

Hvilke oplysninger er nødvendige, når du vælger en CTHW6-model?

Vigtige valgoplysninger omfatter primærstrøm, påkrævet strømforhold, ledertype, kabel- eller samleskinnedimensioner, åbningsstørrelse, krav til nøjagtighed, installationsmiljø og krav til sekundære tilslutninger.

Leverer Junray Electrical tilpasning?

Ja. Junray Electrical oplyser, at ikke-standardiserede specifikationer kan tilpasses i henhold til installationsdimensioner og parameterkrav. Dets tekniske team kan også give modelvalgsvejledning og teknisk support efter salg.

Konklusion

En veldesignet strømtransformator kan gøre elektrisk overvågning mere praktisk og samtidig understøtte moderniseringen af ​​eksisterende lavspændingsdistributionssystemer. Med sin split-core struktur, klasse 0.5/0.5S nøjagtighedsspecifikation, isoleret flammehæmmende hus, epoxyindkapsling og vandtætte forbindelsesdesign er CTHW6 velegnet til applikationer, hvor installationsfleksibilitet og pålidelig strømoptagelse er vigtig. Hvis du planlægger en distributionsrenovering, energiovervågningsprojekt eller udendørs elektrisk overvågningsapplikation,kontakt oshos Junray Electrical med din aktuelle rating, lederdimensioner, krav til nøjagtighed og anvendelsesbetingelser for at diskutere modelvalg og en passende skræddersyet løsning.
