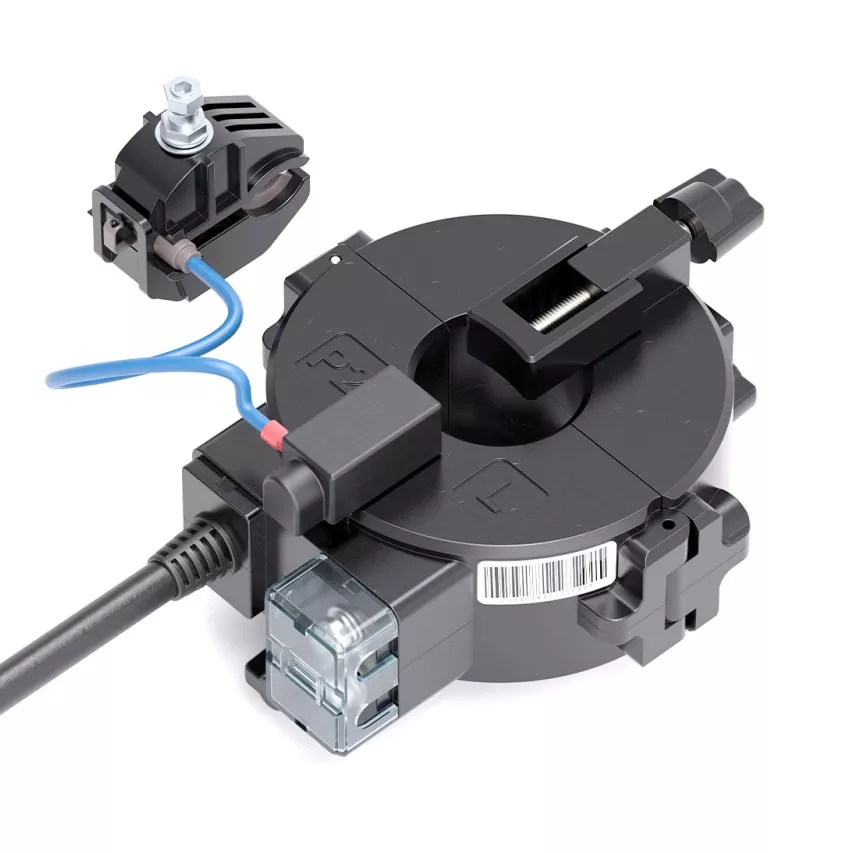

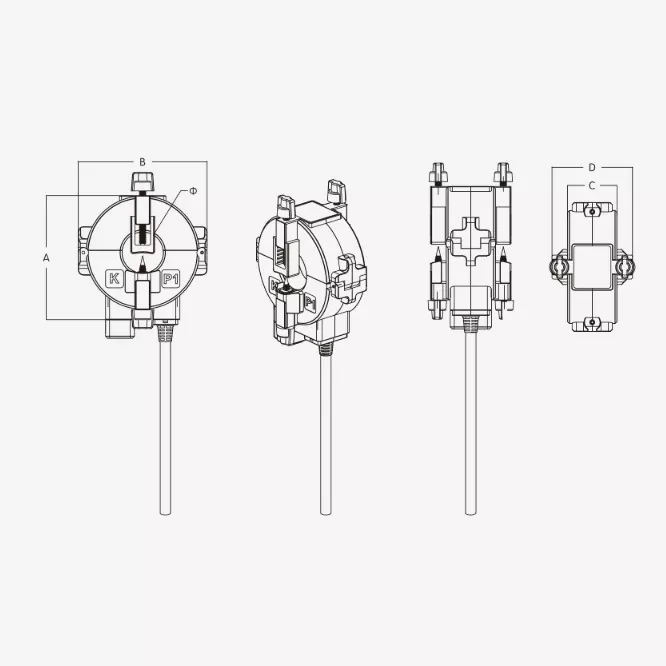

Den CTHW8 udendørs vandtætte strømtransformator har et cirkulært split-core design, der gør det muligt at klemme den direkte på strømførende kabler uden behov for systemnedlukninger eller frakobling af kabler og terminaler. Dens glatte indre åbning passer til kablets form, mens en skrue-og-stift låsemekanisme sikrer en sikker, skiftfri pasform. Kombineret med en højpræcisionsjernkerne leverer den stabil strømoptagelse.
Det cirkulære design med split-core sikrer en tæt pasform mellem den indvendige åbning og kablets ydre overflade, der rummer enkelt- og multi-core lavspændingskabler med forskellige diametre. Sammenlignet med transformatorer med kvadratisk blænde giver dette design en tættere pasform uden at slingre, hvilket resulterer i mere stabil målenøjagtighed. Den opdelte struktur eliminerer det traditionelle krav om at afbryde ledninger til installation, hvilket muliggør eftermontering uden strømafbrydelser. En enkelt person kan installere en enhed på få sekunder, hvilket forkorter installationstiden markant og undgår tab forbundet med produktionsnedetid.
Enheden har en topmonteret knopbetjent skruelåsemekanisme med en integreret positioneringsstift. Stramning af skruen lukker forsvarligt det øvre og nedre hus, hvilket sikrer, at jernkernens overflader mødes uden mellemrum. Samtidig presser positioneringsstiften mod kablets ydre overflade for at låse transformeren på plads, hvilket effektivt forhindrer glidning eller rotation. Dette sikrer langsigtet stabil drift - selv i miljøer med høj vibration - og strukturelt eliminerer målefejl forårsaget af løsning.

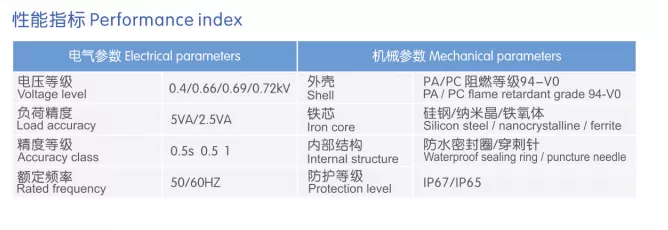

Den bruger en højkvalitets kornorienteret siliciumstålkerne karakteriseret ved høj magnetisk permeabilitet, lavt magnetisk tab og fremragende magnetiseringskurvelinearitet. Den leverer et stabilt udgangssignal inden for det nominelle strømområde, der opfylder klasse 0,5 eller klasse 1 målenøjagtighedsstandarder og sikrer pålidelig, nøjagtig strømdataopsamling. Produktet understøtter dobbeltfrekvensdrift (50Hz/60Hz) og tilbyder stærk modstand mod ekstern elektromagnetisk interferens, hvilket sikrer stabil integration med forskellige multifunktionsmålere, intelligente overvågningsterminaler og relæbeskyttelsesenheder.
Denne CTHW8 udendørs vandtætte strømtransformator har et unibody-sprøjtestøbt hus lavet af højstyrke, flammehæmmende ingeniørplast, der tilbyder fremragende isolering, slagfasthed og holdbarhed mod ekstreme temperaturer. Interiøret er vakuumpottet med epoxyharpiks, hvilket giver omfattende beskyttelse mod fugt, støv og korrosion. Den er velegnet til forskellige og krævende miljøer - såsom industrianlæg, udendørs distributionsbokse, underjordiske distributionsskakter og forsyningstunneler - og bibeholder ensartet ydeevne på lang sigt og sikrer en forlænget levetid.
Gennemsigtigt terminaldæksel: Ledningsstatus er tydeligt synlig, hvilket øger effektiviteten under accept af installation på stedet og efterfølgende fejlfinding eller vedligeholdelse.
Tydelige polaritetsmarkeringer: P1/P2 retningsindikatorer og sekundær polaritet er markeret på husets overflade for at forhindre ledningsfejl.
Vandtæt kabeludgang: Leveres med et specialiseret, bøjebestandigt udgangskabel; tilslutningspunktet har en vandtæt forsegling for at forbedre den samlede beskyttelsesklassificering.
Integreret, tilbehørsfrit design: Klar til at installere lige ud af kassen uden behov for yderligere dele, hvilket reducerer materialeomkostningerne.

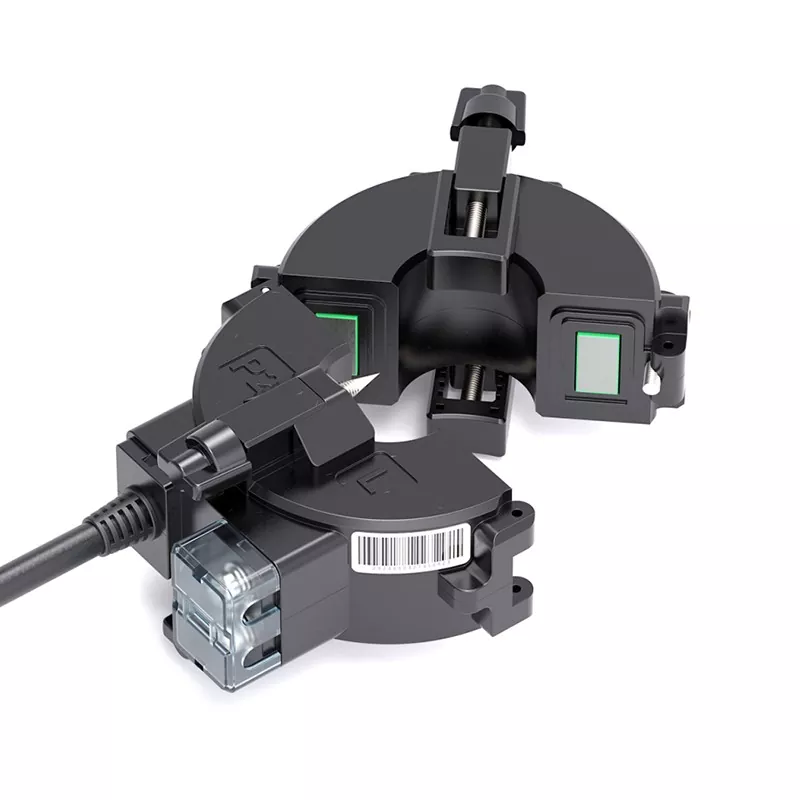

Løsn den øverste låseskrue ved at dreje den mod uret, og adskil derefter forsigtigt de øvre og nedre hussektioner langs skillelinjen.
Placer kablet, der skal måles, i midten af transformatorens åbning, og sørg for, at det er koaksialt med åbningen og fri for fejljustering eller kompression.
Juster sammenkoblingsfladerne og luk hussektionerne; spænd den øverste låseskrue med uret for at sikre en tæt pasform, og at låsestiften fastgør kablet.
Åbn det gennemsigtige terminaldæksel, tilslut de sekundære ledninger korrekt i henhold til polaritetsmærkningerne, og luk dækslet for at fuldføre installationen.
Lad aldrig det sekundære kredsløb være åbent, mens transformatoren er i drift; et åbent kredsløb kan inducere høje spændinger, der bringer personale og udstyrs sikkerhed i fare.

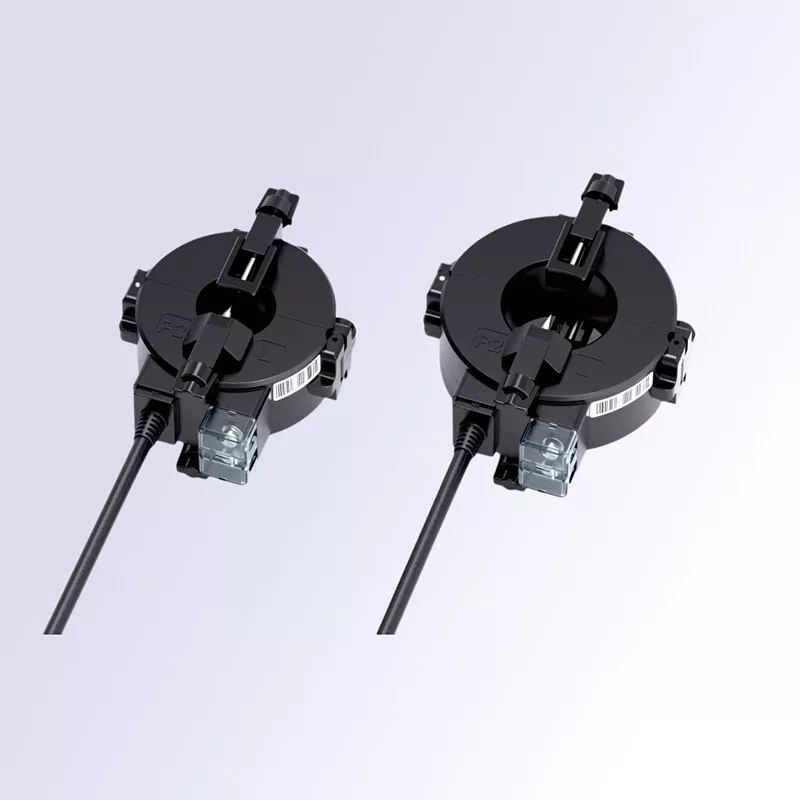

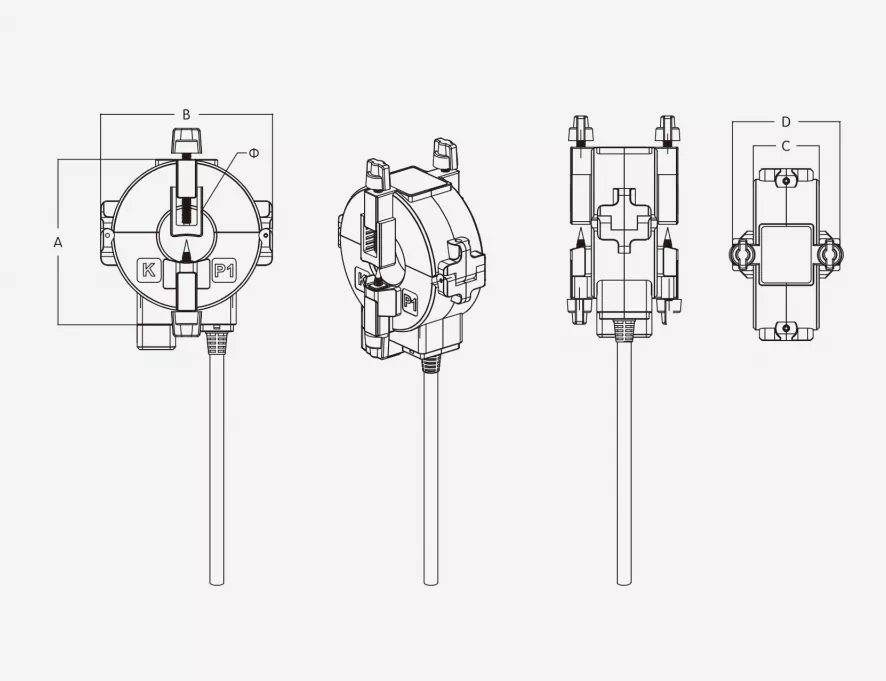

Vælg en model med den passende blændestørrelse baseret på kablets faktiske ydre diameter for at sikre en korrekt pasform.
Ved installationer i udendørs eller høj luftfugtighed anbefales det at påføre yderligere vandtætning/tætning på ledningsforbindelserne. Applikationsscenarier
Eftermontering af eksisterende distributionssystemer: Installation af måle- og overvågningsenheder på kabelkredsløb i aldrende industriparker eller kommercielle bygninger uden behov for strømafbrydelser eller ledningsfrakobling.
Building Power Distribution O&M: Overvågning af strøm og analyse af energiforbrugsstatistikker for kabelkredsløb placeret i elektriske stigrør og forsyningsskakter.
Industriel effektovervågning: Realtidsovervågning af driftsstrømme for kabeldrevet udstyr såsom produktionslinjer, pumper, ventilatorer og luftkompressorer.
Smart Power Distribution Systems: Integration med strømovervågningsplatforme og energistyringssystemer for at muliggøre fjerndataindsamling og tidlig fejlvarsling.
Jordlækagebeskyttelse: Kan tilpasses som en nul-sekvens strømtransformer til overvågning af reststrøm og jordlækagebeskyttelse inden for strømdistributionssystemer.
Hele produktlinjen er fremstillet i nøje overensstemmelse med nationale standarder. Hver CTHW8 udendørs vandtæt strømtransformator gennemgår omfattende tests - inklusive nøjagtighedskalibrering, strøm-frekvensmodstandsspændingstests og isoleringsydelsestjek - før forsendelse for at sikre stabil, pålidelig ydeevne. Der ydes et års garanti.
Projektnavn: Suzhou Smart Lighting Energiovervågning Retrofit-projekt | Beliggenhed: Suzhou City, Jiangsu-provinsen
Færdiggørelsesdato: september 2023
Anvendt produkt: φ45mm Isolering-Piercing Split-Core Current Transformer
Projektet dækker en 6,2 kilometer lang strækning af en større bykørselsvej med 218 distributionskredsløb for gadebelysning. Hvert kredsløb bruger 3×16mm² strømkabler til at levere LED-gadebelysning og landskabsbelysning. Det eksisterende distributionssystem, der oprindeligt blev bygget i 2015, tilbød kun grundlæggende hovedafbryder-tænd/sluk-funktionalitet, uden muligheder for individuel kredsløbsstrømovervågning eller energiforbrugsstatistik.
Efterhånden som kravene til raffineret kommunal belysningsstyring steg, planlagde de lokale myndigheder at installere energiovervågning og fejlvarslingssystemer på tværs af hele belysningsnettet. Men de stod over for udfordringer såsom vanskeligheder med at opnå godkendelse til strømafbrydelser på større veje, høje ledningsomkostninger på grund af den spredte natur af udendørs installationspunkter og behovet for at skære kabler til traditionelle strømtransformere eftermonteringer. I sidste ende valgte projektet isolationsgennemtrængende split-core strømtransformatorer som kernekomponenterne til strømoptagelse, hvilket gjorde det muligt at gennemføre hele eftermonteringen uden strømafbrydelser.
Manglende overvågning af grenkredsløb; ekstrem lav fejlfindingseffektivitet. Der var ingen strømdataindsamling pr. kredsløb på tværs af belysningsnetværket; identifikation af beskadigede gadelygter eller linjefejl var udelukkende baseret på manuelle natpatruljer. Den gennemsnitlige tid til at opdage en fejl oversteg 12 timer, med problemer i fjerntliggende sektioner, der nogle gange varede i 2-3 dage før løsning. Som følge heraf lå tilgængelighedsraten for vejbelysning omkring 92 %, hvilket ikke levede op til de krævede standarder.
Råenergistyring; manglende evne til at opdage unormalt strømforbrug. Kun mastermåleren målte det samlede forbrug, hvilket gjorde det umuligt at skelne energiforbruget efter individuelt kredsløb. Problemer som ledningslækage eller uautoriseret strømudtag fra nærliggende virksomheder blev uopdaget, hvilket resulterede i et estimeret årligt energitab uden belysning på over 50.000 RMB.
Traditionel eftermontering krævede strømafbrydelser, hvilket forårsagede betydelig offentlig indvirkning. Brug af standard gennemhullede strømtransformatorer ville have krævet at skære kabler og afbryde strømmen. Afbrydelser på hovedveje ville have forstyrret trafiksignaler, gadebelysning og strømforsyninger til nærliggende butikker. Desuden var godkendelsesprocessen for udfald kompleks, og natinstallation indebar høje sikkerhedsrisici.
Vidt spredte udendørs steder; høje omkostninger til strømforsyningsledninger. De 218 overvågningspunkter lå spredt langs vejen. Installation af separate strømkabler til hvert dataindsamlingsmodul ville have medført kombinerede materiale- og arbejdsomkostninger på over 120.000 RMB; desuden er udendørs ledninger tilbøjelige til at ældes og høje fejlfrekvenser.
For at imødekomme kernekravene til spredte udendørs placeringer og nul-udfaldsinstallation, anvender projektet udelukkende isoleringsgennemtrængende, split-core strømtransformatorer. Disse integrerede enheder håndterer både strømmåling og selvforsynet drift af kredsløbet, hvilket eliminerer behovet for yderligere strømforsyningsledninger.
Kernedesignprincipper
Isoleringsgennemborende, selvforsynende løsning: Transformatoren anvender indbyggede piercingelektroder til at trænge igennem gadelysets faselednings isolering og trække driftsstrøm. Dette driver samtidig strømopsamlings- og kommunikationsmodulerne, hvilket fjerner behovet for uafhængige strømforsyningslinjer.
Split-core, no-disconnect installation: Med en snap-on, split-core struktur, klemmes enheden direkte på kablets ydre. Dette eliminerer behovet for at skære kabler eller afbryde terminaler, hvilket giver mulighed for strømførende installation i lavspændingsmiljøer. Udendørs design med høj beskyttelse: Enheden opnår en IP65 støv- og vandtæt klassificering og har en vandtæt tætningsring ved gennemboringspunktet, hvilket gør den velegnet til udendørs miljøer udsat for regn, intens varme og frostgrader om vinteren.
Installation uden udfald; ingen forstyrrelse af normal bydrift: Arbejdet blev udført af certificerede lavspændingselektrikere efter standard procedurer for strømførende arbejde. Der blev ikke gennemført strømafbrydelser på hovedvejene, og hverken trafikbelysning eller strømforsyningen til nærliggende virksomheder blev påvirket. I alt 218 enheder blev installeret og idriftsat på kun syv dage – hvilket reducerede projektets tidslinje med over 60 % sammenlignet med traditionelle eftermonteringsmetoder.
Der kræves ingen yderligere ledninger; betydelig reduktion i eftermonteringsomkostninger: Udnyttelse af piercing-baseret selvforsynende teknologi eliminerede behovet for at lægge strømkabler til individuelle enheder. Dette sparede cirka 85 RMB i materiale- og arbejdsomkostninger pr. enhed, hvilket resulterede i samlede ledningsbesparelser på over 180.000 RMB og en 40 % reduktion i de samlede omkostninger til eftermontering.
Pålidelig piercing segl; sikker til langvarig udendørs drift: Gennemboringselektroden er lavet af fortinnet kobber, hvilket sikrer ensartet gennemboringskraft uden at beskadige lederkernen. En vandtæt forsegling af silikonegummi sikrer fuldstændig isolation fra regn og fugt, når den er låst. Siden installationen har enhederne modstået Suzhous regnsæson, sommerhøjder på 40°C og vinterlavetider på -5°C uden at opleve isoleringsforringelse, vandindtrængning eller kortslutninger.
Stabil målenøjagtighed; opfylder kravene til måling af energiforbrug: De sammenkoblede overflader af split-core-sensoren gennemgår præcisionsslibning, hvilket resulterer i minimalt magnetisk kredsløbstab ved lukning og opnår klasse 0,5-nøjagtighed - opfylder kravene til undermålte energistatistikker. Høj følsomhed over for lavstrømssignaler giver mulighed for præcis detektering af strømændringer forårsaget af individuelle gadelygtefejl, hvilket muliggør præcis tidlig advarsel om fejl.
Praktisk og effektiv installation; velegnet til udendørs arbejdsmiljøer: Letvægtsenhederne har integrerede låseclips, så en enkelt tekniker kan udføre luftinstallationer uden tungt værktøj. Dette reducerer markant både sikkerhedsrisici og besværet ved at arbejde i højder udendørs.
Væsentligt forbedret O&M-effektivitet og kompatible belysningshastigheder: Systemet overvåger strøm i realtid på tværs af alle kredsløb og skubber automatisk alarmer inden for 10 minutter for åbne kredsløb, kortslutninger eller unormale udfald, og reducerer derved den gennemsnitlige fejlløsningstid med 80 %. Vejbelysningsprocenten steg fra 92 % til 99,2 %, hvilket opfylder Grade I-standarden for kommunal belysning.
Raffineret energistyring og reducerede tab: Efter implementeringsanalyse af energidata identificerede tre punkter med uautoriseret strømudtag og to tilfælde af skjult ledningslækage. Udbedring reducerede det unormale månedlige energitab med ca. 2.300 kWh, hvilket resulterede i årlige elomkostningsbesparelser på over 25.000 RMB.
Stabil udstyrsdrift uden fejl: Fra oktober 2024 har alle 218 strømtransformatorer fungeret kontinuerligt og stabilt, uden at vise vandskade, nøjagtighedsdrift eller overophedning ved tilslutningspunkter; udstyrets integritet er 100 %.
Vellykket kommunal accept: Projektet overholder den tekniske specifikation for konstruktion og accept af byvejsbelysningsteknik (CJJ 89) og relevante nationale standarder for strømtransformatorer, idet det ved første forsøg består kommunens særlige acceptinspektion for eftermontering af smart belysning.
Den split-core strømtransformator med isolationsgennemborende teknologi er en innovativ kernekomponent til smart eftermontering af distribuerede udendørs strømfordelingssystemer. Det løser effektivt tre store industrismertepunkter forbundet med traditionelle eftermonteringsmetoder: vanskeligheden med at planlægge strømafbrydelser, høje ledningsomkostninger og langsomme installationshastigheder.
Denne teknologi er bredt anvendelig til scenarier karakteriseret ved spredte placeringer og udfordrende strømadgang, såsom kommunale gadebelysning, udendørs EV-opladningsbunker, industriparks strømdistribution og landlige elnet. Det muliggør hurtig implementering af nuværende overvågnings- og energidataindsamlingssystemer med nul strømafbrydelser, minimale ledninger og lave omkostninger, hvilket gør det til en yderst omkostningseffektiv sansing-layer-løsning til Internet of Things (IoT) inden for strømdistribution og smart city-konstruktion.
