Denne udendørs vandtætte model har et split-core, åbent-lukke design, der løser de smertepunkter, der er forbundet med traditionelle transformatorer med lukket kerne - som kræver strømafbrydelser, demontering af samleskinne, høje installationsomkostninger og produktionsforstyrrelser. Den kan spændes direkte på kabler eller samleskinner uden at afbryde strømmen eller ændre ledninger, hvilket forkorter installationstiden væsentligt og minimerer tab forårsaget af nedetid.

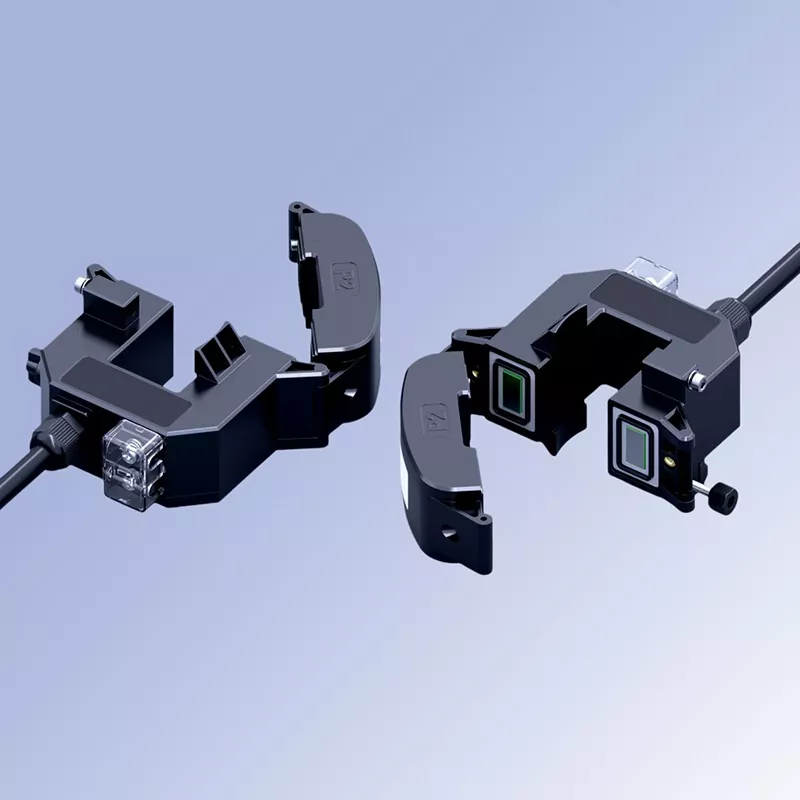

1. Snap-on Åben-Luk-struktur
CTHW6 udendørs vandtæt strømtransformer eliminerer behovet for at afbryde strømmen eller afbryde ledninger under installationen. Ved blot at løsne sidelåseskruen åbnes huset for at klemme direkte på målkablet eller samleskinnen; lukning og låsning fuldender installationen. Hele processen kræver ingen strømafbrydelse, tager mindre end et minut pr. enhed og øger installationseffektiviteten med over 80 %, hvilket gør den ideel til eftermontering af eksisterende distributionssystemer og samtidig undgå produktionstab.
2. Højpræcisionskerne
Den har en højkvalitets kornorienteret siliciumstålkerne, der tilbyder høj magnetisk permeabilitet, lavt magnetisk tab og et bredt lineært område. Den leverer stabile udgangssignaler inden for det nominelle strømområde og opfylder standarder for målenøjagtighed i klasse 0.5/0.5S. Det sikrer præcis, pålidelig strømdataopsamling og stærk elektromagnetisk interferensmodstand, hvilket gør den kompatibel med forskellige strømmålere, smarte overvågningsterminaler og beskyttelsesenheder.
3. Flammehæmmende, isoleret indkapsling
Huset er sprøjtestøbt af højstyrke, flammehæmmende ingeniørplast, som tilbyder fremragende temperaturbestandighed, slagfasthed og isoleringsegenskaber. Internt bruger den vakuumhældt epoxyharpiksindkapsling for at give fugt, støv og korrosionsbestandighed. Dette giver mulighed for stabil langsigtet ydeevne og en forlænget levetid i krævende miljøer, såsom industrianlæg, udendørs distributionsbokse og underjordiske distributionsrum.
4. Brugervenlige designdetaljer
Gennemsigtigt terminaldæksel: Ledningsstatus er tydeligt synlig, hvilket letter inspektion og accept.
Tydelige polaritetsmærker: P1/P2 og sekundære polariteter er tydeligt mærket for at forhindre ledningsfejl.
Vandtæt låsestik: Udstyret med en vandtæt kabelforskruning ved udgangspunktet for at forbedre den samlede beskyttelsesklassificering.
Metallåsemekanisme: Sikker skruelåsning og en tæt huspasning (nul-gab lukning) sikrer målenøjagtighed.
1. Løsn låseskruen på siden af enheden, og åbn de øvre og nedre hushalvdele langs hængslet.
2. Placer kablet eller samleskinnen, der skal måles, i midten af transformatorens åbning, og sørg for, at lederen er centreret.
3. Juster de modsvarende overflader, luk hushalvdelene, og spænd låseskruen, indtil pasformen sidder tæt og er fri for mellemrum.
4. Åbn det gennemsigtige terminaldæksel, tilslut ledningerne på den sekundære side korrekt i henhold til polaritetsmærkningerne, og luk dækslet for at fuldføre installationen.
Efterlad aldrig det sekundære kredsløb åbent under drift; Dette kan generere højspænding, hvilket bringer personale og udstyrs sikkerhed i fare.
Før installation skal du kontrollere, at strømforholdet matcher systemkravene, og at lederspecifikationerne er kompatible med blændestørrelsen.
Til udendørs eller fugtige miljøer, påfør yderligere vandtætnings-/forseglingsbehandling på ledningsterminalerne.
Eftermontering af eksisterende strømfordeling: Smarte opgraderinger til aldrende distributionsskabe og -kasser; tilføjelse af energiovervågningsenheder uden at kræve en total nedlukning af anlægget.
Industriel energistyring: Strømovervågning og energiforbrugsanalyse for fabrikkens produktionslinjer og strømudstyrskredsløb.
Smart strømfordelingsovervågning: Fungerer med multifunktionsmålere og distributionsovervågningssystemer for at muliggøre aktuelle dataindsamling og fjernovervågning i realtid.
Bygningsstrømfordeling: Drift, vedligeholdelse og fejladvarsel til strømfordeling i kommercielle komplekser, kontorbygninger, hospitaler og datacentre.
Ny energistrømfordeling: Strømovervågning og beskyttelse af kredsløb i PV-netskabe, energilagringssystemer og EV-opladningsbunker.
Alle CTHW6 udendørs vandtætte strømtransformatorer er fremstillet i nøje overensstemmelse med relevante nationale standarder. Hver enhed gennemgår flere fabrikstests – inklusive nøjagtighedskalibrering, test af strøm-frekvensmodstandsspænding og isoleringsydelsestjek – for at sikre stabil og pålidelig ydeevne. Understøtter tilpasning af ikke-standardspecifikationer for at imødekomme forskellige installationsdimensioner og parameterkrav.
Et professionelt teknisk team giver vejledning om modelvalg og teknisk support efter salg.
Produkterne leveres med et års garanti.
Projektnavn: Eftermontering af elektrisk brandovervågningssystem til en præcisionshardware- og sprøjtestøbningsfabrik i Chang'an Town, Dongguan City
Beliggenhed: Hardware and Mold Industrial Park, Chang'an Town, Dongguan City, Guangdong-provinsen
Eftermonteringsdato: marts 2025
Anvendte produkter: Fuldt udvalg af reststrømstransformatorer med delt kerne (kan åbnes).
Fabrikken er opført i 2011 med et samlet etageareal på ca. 28.000 m². Det huser tre store produktionsværksteder - sprøjtestøbning, stempling og formbehandling - og driver 86 lavspændingsdistributionskredsløb. Belastninger omfatter sprøjtestøbemaskiner, CNC-stemplingsmaskiner, køleenheder, traverskraner og lys-/strømstikkontakter. På grund af lavere standarder på tidspunktet for den første konstruktion, var kun det primære indgående strømskab udstyret med en fejlstrømsafbryder (RCCB); grenkredsløb manglede nogen reststrømsovervågningskapacitet.
I anden halvdel af 2024 lancerede det lokale Emergency Management Bureau en særlig kampagne for at forbedre den elektriske sikkerhed i industri- og handelsvirksomheder, som pålagde installation af et elektrisk brandovervågningssystem inden for en specificeret tidsramme. Derudover oplevede anlægget hyppige, uforklarlige reststrømsudbrud af hovedafbryderen i regntiden; fejlfinding af en enkelt fejl krævede at standse produktionen på tværs af hele linjen i over tre timer, hvilket havde en alvorlig indvirkning på ordreopfyldelsen. Ydermere ældes ledningsisoleringen hurtigt på grund af det olieholdige miljø med høje temperaturer i sprøjtestøbeværkstedet, hvilket førte til sikkerhedsrisici, hvor operatører følte elektrisk stød ved berøring af udstyrets kabinetter. Som følge heraf blev en ombygning af systemet påtrængende nødvendig.
Traditionelle eftermonteringsmetoder kræver produktionsstop, hvilket resulterer i massive økonomiske tab. Brug af konventionelle solid-core (gennemløb) fejlstrømstransformatorer ville nødvendiggøre demontering af samleskinner og afskæring af kabler. En enkelt dag med nedetid for én produktionslinje ville medføre direkte tab på over 120.000 RMB, og en eftermontering på hele fabrikken blev anslået til at kræve tre dages nedetid - en mulighed, fabrikken ikke kunne acceptere. Mangel på niveaudelt lækageovervågning resulterer i ekstremt lav fejlfindingseffektivitet. Kun hovedafbryderen har en lækage-trip funktion; Forgreningskredsløbslækage kan ikke lokaliseres. Elektrikere skal teste kredsløb én efter én efter hver tur, hvilket resulterer i en gennemsnitlig fejlfindingstid på 3,5 timer og et månedligt produktionskapacitetstab på cirka 8 % på grund af lækagerelaterede udfald.
Barske industrielle miljøer forværrer lækagerisikoen. Sprøjtestøbeværksteder har høje temperaturer og tung olieforurening, hvilket fremskynder ældning af kabelisolering; stanseværksteder oplever intense vibrationer, hvilket får terminaler til at løsne sig og skaber høj risiko for skjult lækage - forhold, der overskrider holdbarhedsgrænserne for traditionelle enheder.
Obligatoriske overholdelseskrav: Manglende opfyldelse af GB 14287.2-2014-standarden ("Residual Current Electrical Fire Monitoring Detectors") klassificerer anlægget som krævet udbedring i henhold til industrielle sikkerhedsmandater, med sanktioner, herunder produktionsstop for manglende overholdelse inden for deadline.
For at opfylde kernekravet om "eftermontering uden produktionsstop" anvender projektet udelukkende split-core fejlstrømstransformatorer. Modeller er valgt baseret på kredsløbsledertype og tværsnitsdimensioner, hvilket giver mulighed for installation uden at afbryde ledninger eller afbryde strøm.
Installation uden strømafbrydelse; nul produktionstab. Det split-core design har en snap-fit mekanisme med låseskruer, hvilket eliminerer behovet for at adskille samleskinner eller skære kabler; certificerede elektrikere udfører installationen på strømførende kredsløb i overensstemmelse med sikkerhedsstandarder. Alle produktionslinjer fungerede normalt under hele eftermonteringen, hvilket resulterede i ingen ordreforsinkelser eller kapacitetstab – hvilket sparer fabrikken for anslået 300.000+ RMB i potentielle nedetidsomkostninger.
Høj tilslutningspræcision og stabil, pålidelig måleydelse. De sammenkoblende overflader på den magnetiske kerne gennemgår præcisionsslibning, hvilket sikrer lav magnetisk reluktans og høj konsistens ved lukning med en fejlstrømsmåling på ≤1%. Systemet registrerer nøjagtigt lækagesignaler så lave som 50mA; data efter ibrugtagning viser en falsk alarmrate på mindre end 2 %, hvilket fuldt ud opfylder præcisionskravene til elektriske brandvarslingssystemer. Meget tilpasningsdygtig til både kobberskinne og strømkabler; modeller med firkantede huller passer til rektangulære samleskinner, mens modeller med runde huller passer til cirkulære strømkabler, der dækker hele spektret af kredsløb fra stikledninger til hovedfødere. Ensartet modeludvælgelse og levering til hele projektet eliminerer behovet for specialfremstilling af forme, hvilket resulterer i korte leveringstider og standardiseret installation.
Olie- og højtemperaturbestandig, velegnet til barske industrielle forhold; huset er lavet af flammehæmmende, forstærket ingeniørplast med fremragende tætningsegenskaber, der effektivt blokerer for værkstedsolie, fugt og støv. Med et driftstemperaturområde på -25°C til +85°C modstår det de høje temperaturmiljøer omkring sprøjtestøbemaskiner, hvilket sikrer langtidsdrift uden ældning af isoleringen eller nøjagtighedsdrift.
60 % stigning i installationseffektiviteten, hvilket væsentligt forkorter projektets tidslinje; installation og ledningsføring til en enkelt transformer tager i gennemsnit kun 10 minutter. Installationen og idriftsættelsen af alle 86 enheder på tværs af anlægget blev afsluttet på kun 5 dage - langt under den estimerede 15-dages tidslinje for traditionelle gennem-hullede transformer-eftermonteringer - og opfylder udbedringskravene før tidsplanen.
Bestået den særlige sikkerhedsinspektion med succes; i april 2025 bestod systemet den elektriske sikkerhedsinspektion udført af Dongguan Emergency Management Bureau. Reststrømsovervågning, alarmlogik og graderede beskyttelsesfunktioner er alle i overensstemmelse med GB 14287.2 national standard, hvilket fuldt ud løser overensstemmelsesproblemer.
90 % forbedring i fejlfindingseffektivitet; systemet identificerer præcist kredsløbs-ID'et, hvor der opstår lækage, og udsender alarmer i realtid. Fejlfindingstiden faldt fra et gennemsnit på 3,5 timer til under 20 minutter, hvilket drastisk reducerede virkningen af strømafbrydelsesinspektioner på produktionen.
Proaktive fareadvarsler eliminerer ulykkesrisici; pr. oktober 2025 havde systemet udstedt 11 advarsler vedrørende fejlstrømsafvigelser (7 på grund af ældning af motorisolering og 4 på grund af terminal oxidation/fugt). Udbedringer blev afsluttet, før der skete et snuble, hvilket forhindrede uplanlagte strømafbrydelser, udbrændt udstyr eller hændelser med elektrisk stød.
Nul-fejl udstyr drift; på trods af det barske værkstedsmiljø præget af høje temperaturer, olie og vibrationer, fungerede alle split-core transformatorer stabilt uden revner, korrosion eller nøjagtighedsdrift, hvilket bibeholdt en 100 % udstyrsintegritet.
Split-core reststrømstransformatorer er de foretrukne kernekomponenter til eftermontering af aldrende strømdistributionssystemer for at forhindre elektriske brande. De løser effektivt de største smertepunkter forbundet med traditionelle transformatorer af fast type – nemlig behovet for strømafbrydelser og ledningsfrakobling, lange installationsperioder og forstyrrelser i produktion og forretningsdrift.
De er særligt velegnede til miljøer, hvor strømforsyningskontinuitet er kritisk, såsom industrianlæg, kommercielle komplekser, datacentre og hospitaler. Disse transformere muliggør kompatible opgraderinger til reststrømsovervågningssystemer uden produktionsnedetid og minimale strukturelle ændringer, hvilket balancerer overholdelse af sikkerhedskrav, driftsstabilitet og omkostningseffektivitet. De repræsenterer en yderst omkostningseffektiv løsning til at opgradere den elektriske sikkerhed i eksisterende strømdistributionssystemer.
