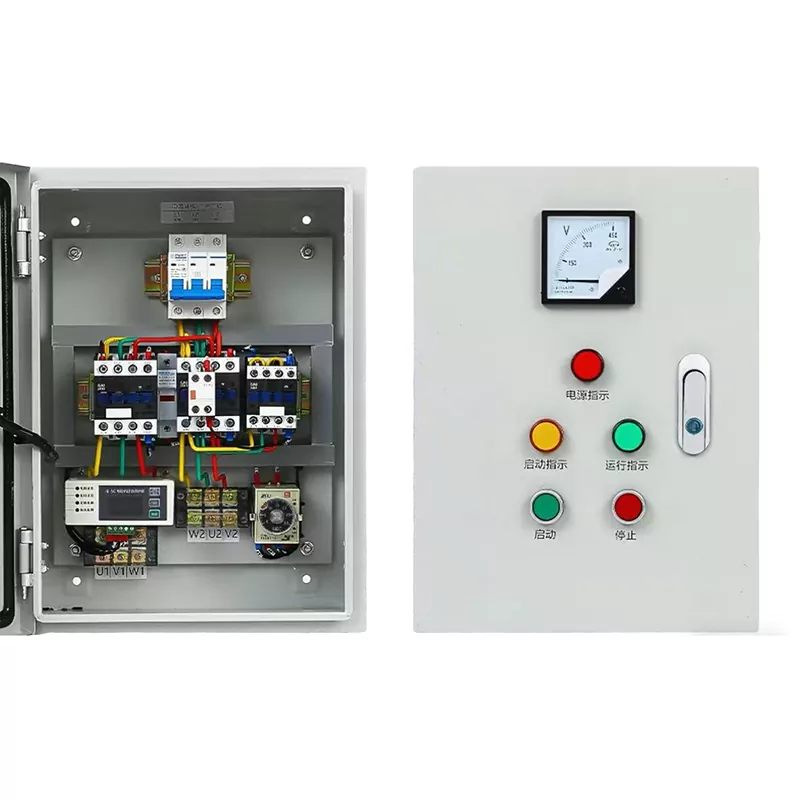

Star-Delta Starter Kontrolskab

Junray Electrical Star-Delta Starter Control Cabinet er en omkostningseffektiv startløsning med reduceret spænding specielt designet til højeffektmotorer, der ikke kræver hastighedsregulering. Ved at bruge stjerne-trekant-startteknologi reducerer den startstrømmen til en tredjedel af direkte-on-line startniveauer, hvilket effektivt eliminerer netspændingsfald, mekaniske stød og udstyrsskader forårsaget af for høj startstrøm. Med en enkel og robust struktur giver den betydeligt højere pålidelighed og lavere fejlfrekvens sammenlignet med drev med variabel frekvens, mens den koster cirka 60 % mindre. Nominel effekt varierer fra 15kW til 315kW med IP40-beskyttelse, der understøtter både gulvmonteret og vægmonteret installation. Velegnet til højeffektapplikationer såsom vandpumper, ventilatorer, luftkompressorer og transportbånd i industrielle, kommunale og kommercielle omgivelser, hvor problemfri opstart og udstyrsbeskyttelse er kritisk.

Udviklet specielt til højeffektmotorer

Når mange virksomheder bruger højeffektmotorer, vil de støde på to kerneproblemer: For det første, når motoren startes direkte, er startstrømmen for stor, hvilket ikke kun kraftigt påvirker elnettet og påvirker den normale drift af andet udstyr, men også nemt beskadiger motoren, hvilket forårsager udstyrsskade og produktionsnedlukning; For det andet, for at løse problemet med startstrøm, er det for dyrt at bruge et frekvenskonverteringsstyreskab. For scenarier, der ikke kræver hastighedsregulering, men kun skal reducere startstrømmen, er omkostningerne ekstremt lave, hvilket resulterer i omkostningsspild.

Star-Delta Starter Control Cabinet er præcist designet til at løse dette smertepunkt. Den er specielt udviklet til højeffektmotorer, uden behov for komplekse strukturer, den kan opnå effektiv spændingsreduktionsstart, balancering praktisk og økonomi og opfylder perfekt startbehovene for forskellige højeffektmotorer, der ikke kræver hastighedsregulering.

Tekniske specifikationer

Kernefordel

Reducer spændingen under opstart for at beskytte elnettet og gøre motoren mere holdbar

Under opstart anvendes en stjerne-trekant forbindelsesmetode, som præcist kan reducere startstrømmen til 1/3 af den jævne startstrøm. Dette eliminerer fuldstændigt virkningen af ​​store strømme på elnettet, undgår spændingsudsving i nettet, der påvirker andet udstyr, og forhindrer effektivt, at motoren bliver brændt ud på grund af for høj startstrøm, hvorved motorens levetid forlænges, reduceres omkostningerne til udskiftning af udstyr og løse de vigtigste smertepunkter ved at starte motorer med stor effekt.

Et omkostningseffektivt valg

Sammenlignet med det variable frekvensstyreskab er prisen på Star-Delta Starterstyreskabet blevet direkte reduceret med 60%. Der er ingen grund til at bruge mange penge på komplekst udstyr med variabel frekvens. For scenarier, hvor hastighedsjustering ikke er påkrævet, og kun startstrømmen skal reduceres, kan den fuldt ud opfylde forbrugskravene, hvilket reducerer virksomhedens indkøbsomkostninger betydeligt og reducerer senere drifts- og vedligeholdelsesinvesteringer. Dens omkostningsydelse er langt bedre end lignende produkter.

Enkel og stabil struktur

Ved at opgive det komplekse frekvenskonverteringsmodul, vedtage et enkelt og praktisk strukturelt design, er det mere stabilt under drift med ekstremt lav fejlrate. Specielt velegnet til scenarier med stabil belastning og sjældent kræver vedligeholdelse af udstyr. Intet behov for hyppig nedlukning for vedligeholdelse, hvilket reducerer produktionsafbrydelser forårsaget af udstyrsfejl og forbedrer produktionseffektiviteten.

Flere sikkerhedsbeskyttelser

Integreret med overbelastnings-, overstrøm-, overspændings- og underspændingsbeskyttelsesfunktioner kan den overvåge motorens driftsstatus i realtid. Når motoren viser nogen unormalitet, vil udstyret automatisk lukke ned, effektivt beskytte motoren og relateret udstyr, forhindre beskadigelse af udstyr, undgå potentielle sikkerhedsrisici og økonomiske tab forårsaget af udstyrsfejl og sikre mere pålidelig drift.

Installationen er praktisk og effektiv.

Installationsprocessen er enkel. Ingen professionelle teknikere skal bruge meget tid på fejlretning. Det kan gennemføres hurtigt og er velegnet til forskellige hurtigt fremskridende ingeniørprojekter. Det reducerer installationstiden og gør det muligt at tage udstyret i brug så hurtigt som muligt, hvilket forbedrer effektiviteten i projektfremme.

Detaljeret komponent adskillelse

Vores Star-Delta Starter Control Cabinet er meget opmærksom på hver detalje. Fra kernekomponenterne til ledningsprocessen følger den strengt industristandarder. Med produkter af høj kvalitet eliminerer det bekymringer om indkøb og sikrer langsigtet stabil drift. Den er udstyret med et dedikeret stjerne-trekant startmodul. Kernekomponenterne er af fremragende kvalitet og kan præcist opnå spændingsreduktionsstart, hvilket effektivt reducerer startstrømmen. Den har også flere beskyttelseskomponenter for fuldt ud at sikre motorens sikkerhed og forhindre unormale situationer. Det præcise tidsrelæ kan automatisk skifte mellem stjerne- og trekantstarttilstande, med præcis skift og pålidelig drift uden behov for manuel betjening. Det dedikerede varmeaflednings- og ventilationsdesign fjerner hurtigt den varme, der genereres under udstyrets drift, hvilket forhindrer komponenter i at ældes på grund af overophedning og forlænger udstyrets levetid. Standard ledningsføringsprocessen sikrer adskillelse af strøm- og signalledninger med lige og lodrette ledninger, tydelige terminalmarkeringer, hvilket gør senere vedligeholdelse bekvem, og den overholder også sikkerhedsstandarder, hvilket muliggør problemfri projektaccept.

Dækker forskellige startkrav til motorer med stor effekt

Star-Delta Starter Control Cabinet, med sin fremragende ydeevne og fleksible tilpasningsevne, er meget udbredt i forskellige scenarier med motorer med stor effekt, der ikke kræver hastighedsregulering, præcist matchende startkravene i forskellige industrier.

I scenariet med vandpumpe med stor effekt er den velegnet til forskellige vandforsyningspumper med stor effekt, der opnår jævn trykreduktionsstart og undgår skade på pumpen på grund af for stor startstrøm;

I scenariet med storeffektblæser kan den bruges til at starte forskellige storeffektventilatorer, hvilket reducerer startstrømmen og sikrer en stabil drift af ventilatoren;

I scenariet med stor luftkompressor er det velegnet til start af luftkompressorer, idet der tages hensyn til både opstartens glathed og udstyrsbeskyttelse;

I scenariet med storstrømstransportbånd hjælper det transportbåndet med at starte jævnt, hvilket reducerer slid på udstyr og forbedrer transporteffektiviteten;

Samtidig er den også kompatibel med andre forskellige motorer med stor effekt, som ikke kræver hastighedsregulering, uanset om den er i industriel produktion, kommunalteknik eller forskellige forarbejdningsfabrikker, den kan tilpasses.

Retrofit projektoversigt

Projektprofil

Dette projekt involverer eftermontering af det elektriske system til brandslukningspumper i et kommercielt kompleks. Installationen omfatter en 30kW hovedbrandsprinklerpumpe og et trykstabiliserende pumpesæt. Systemet, der er klassificeret som en klasse I brandslukningsbelastning, kræver høje standarder for startstabilitet, minimal netpåvirkning og udstyrspålidelighed.

Det originale udstyr brugte en direkte-on-line (DOL) startmetode. Den massive startstrøm ved opstart forårsagede ofte spændingsfald, lysflimmer og øjeblikkelige overbelastninger på opstrømsafbrydere. Ydermere risikerede startstødet at beskadige pumpens mekaniske struktur og forkorte motorens levetid. For at reducere startstrømmen, sikre jævn opstart og beskytte både elnettet og brandslukningsudstyr, blev systemet opgraderet til Star-Delta (Y/Δ) startstyreskabe med reduceret spænding, og derved opfylde brandsikkerhedskravene for lav-påvirkningsstart.

Problemer før eftermontering

For høj startstartstrøm: DOL-startstrømmen nåede 6-7 gange den nominelle strøm, hvilket ofte forårsager netspændingsudsving og øjeblikkelige strømafbrydelser for udstyr på stedet.

Mekanisk stødskader: For stort øjeblikkeligt drejningsmoment under fuldspændings "hårde" starter udsætter pumpekoblinger og lejer for gentagne belastninger, hvilket resulterer i høje fejlrater, støj og vibrationer.

Opstrømsafbryderudløsning: Høje indkoblingsstrømme forårsagede øjeblikkelige overbelastninger på indgående afbrydere, hvilket førte til lejlighedsvis generende udløsning og risiko for, at brandslukningsudstyr ikke kunne aktiveres pålideligt.

Manglende overholdelse af brandsikkerhedsstandarder: Direkte start er strengt forbudt for højeffekts brandpumper; start med reduceret spænding er obligatorisk. Den oprindelige startmetode opfyldte ikke acceptkriterierne.

Manglende evne til at håndtere hyppige start-stop-cyklusser: DOL-start medfører store termiske tab, hvilket gør den uegnet til de hyppige start-stop-operationer, der kræves under idriftsættelse af brandsystemet og forbindelsestest.

Udstyrskonfigurationsplan

Baseret på specifikationer for 30 kW brandpumpemotorer og elektriske brandslukningskoder blev dedikerede Star-Delta-startstyreskabe med reduceret spænding installeret. Disse kabinetter gør det lettere at starte med stjernekonfiguration med reduceret spænding efterfulgt af en automatisk, tidsforsinket skift til Delta fuldspændingsdrift. De har beskyttelse mod overbelastning, fasetab, kortslutninger og termiske problemer, såvel som lokale og fjernstyringsfunktioner. Kerneudstyrsspecifikationer

Styret belastning: 30 kW trefaset brandsprinklerpumpemotor

Startmetode: Stjerne (Y) reduceret spændingsstart → Tidsforsinket omskifter til Delta (Δ) for nominel drift

Startstrøm: Reduceret til en tredjedel af direkte startstrøm; minimerer netpåvirkningen markant

Kontrolkomponenter: Hovedkontaktor, stjernepunktskontaktor, driftskontaktor, tidsforsinkelsesrelæ, termisk overbelastningsbeskyttelse

Switching Time: Intelligent 7-sekunders forsinkelse for switching; optimeret til jævn, ubelastet pumpestartkarakteristika

Kontrolfunktioner: Lokal manuel start, fjernstart via brandalarmkobling, driftsfeedback, fejlalarm

Beskyttelsesfunktioner: Fasetabsbeskyttelse, overbelastningsbeskyttelse, kortslutningsbeskyttelse, termisk overbelastningsnedlukningsbeskyttelse

Retrofit Highlights

Væsentlig reduktion i startpåvirkning: Star-Delta reduceret spændingsstart begrænser startstrømmen til et rimeligt område, hvilket effektivt eliminerer spændingsfald og netudsving.

Ekstremt glat opstart: Blød opstart eliminerer hårde mekaniske stød; reducerer markant vandslagseffekter på pumper, motorer og rør og forlænger derved udstyrets levetid.

Robust og pålidelig beskyttelseslogik: Flere elektriske beskyttelseslag registrerer nøjagtigt fasetab, overbelastning og rotorlåsefejl, hvilket udløser rettidige nedlukninger og alarmer for at sikre, at udstyret er driftsklar.

Fire System Linkage Support: Integreres med brandalarmkontrolpanelet for at aktivere automatisk opstart under brande, fjernstart/stop og statusfeedback, der fuldt ud overholder brandsikkerhedsacceptstandarder.

Modent design og lav fejlrate: Star-Delta-kontrolkredsløbet er enkelt, stabilt, nemt at vedligeholde og meget modstandsdygtigt over for interferens - ideelt til brandudstyr, der forbliver på standby i lange perioder, men som skal aktiveres øjeblikkeligt, når det er nødvendigt.

Driftsresultater efter eftermontering

Stabil netdrift: Startstrøm reduceres drastisk; der forekommer ingen spændingsudsving eller lysflimmer inden for anlægget, og opstrømsafbrydere udløses ikke på grund af øjeblikkelige overbelastninger.

Jævn, stødfri opstart: Motor og pumpe starter jævnt med væsentligt reduceret vibration og støj; risici forbundet med rørledningsvandhammer er fuldstændig elimineret.

Præcis og pålidelig beskyttelse: Flere testkørsler og forbindelsestest udført med succes uden falske alarmer eller utilsigtede handlinger; 100% udstyrs operationelle integritet.

Succesfuld brandsikkerhedsaccept: Opstartsmetode, kontrollogik og koblingsfunktioner overholder fuldt ud elektriske designkoder for brandsikkerhedssystemer og består den endelige acceptinspektion.

Reducerede O&M-omkostninger: Udstyrsfejlfrekvensen er faldet betydeligt; eliminerer behovet for hyppige reparationer eller mekaniske deleudskiftninger, hvilket sikrer stabil og pålidelig langtidsdrift. Sagsoversigt

Star-Delta-startstyreskabet med reduceret spænding repræsenterer den mest udbredte og modne startløsning til højeffektudstyr - såsom vandpumper, ventilatorer, industrimotorer og brandslukningssystemer - fra 30 kW til 132 kW. Karakteriseret ved en enkel struktur, høj stabilitet, lav fejlrate og fremragende omkostningseffektivitet, afbøder den effektivt motorstartstød og beskytter både elnettet og mekanisk udstyr. I overensstemmelse med brandsikkerhed og industrielle elektriske standarder fungerer det som standard kontroludstyr til civile bygninger, kommunale projekter og industrielle elsystemer.
