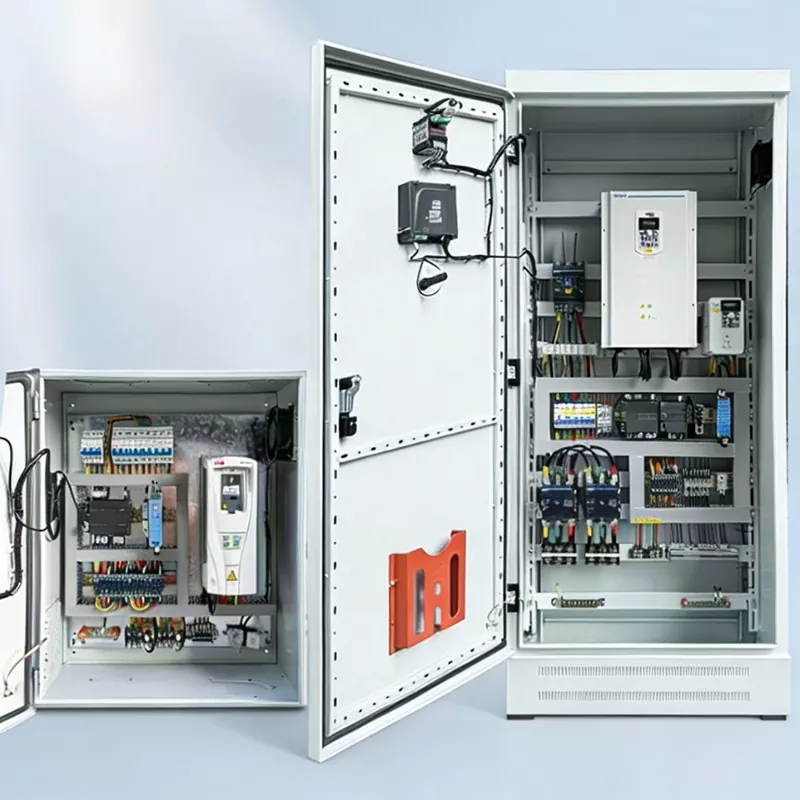

Styreskab med variabel frekvens

Junray Electrical Variable Frequency Control Cabinet er en intelligent motorhastighedsstyringsløsning, der er specielt designet til industrielle og kommunale applikationer, der kræver præcis flow, tryk eller hastighedsregulering. Ved automatisk at justere motorhastigheden i henhold til de faktiske belastningsforhold, giver den energibesparelser på 30 % til 50 % sammenlignet med drift med fast frekvens. Funktionerne omfatter 0-50Hz trinløs hastighedsregulering, PID lukket kredsløbsautomatik til konstant tryk eller konstant flow, blød start/stop for at eliminere mekanisk stød og vandslag, omskiftelige VFD/netfrekvens backup-tilstande og omfattende beskyttelse mod overbelastning, overstrøm, overspænding og underspænding. Velegnet til vandpumper, ventilatorer, luftkompressorer, transportører og forskellige industrimotorer i produktionsanlæg, spildevandsbehandlingsanlæg, HVAC-systemer og bygningsautomatisering. Nominel effekt varierer fra 0,75 kW til 500 kW med IP40-beskyttelse, der understøtter både gulvmonteret og vægmonteret installation. Designet til 24/7 kontinuerlig drift i krævende industrielle miljøer.

Kernefordelene ved Variable Frequency Control Cabinet

Intelligent hastighedskontrol: Den kan automatisk justere motorhastigheden i henhold til belastningsændringerne. For eksempel, for vandpumper, når vandforbruget er lavt, vil hastigheden automatisk blive reduceret for at undgå kontinuerlig fuld belastning, perfekt tilpasset til svingende belastninger.

Energibesparelse og omkostningsreduktion: Sammenlignet med drift ved fast frekvens kan det spare 30% -50% af elomkostningerne. For udstyr som vandpumper og blæsere, der kører kontinuerligt i løbet af et år, kan der spares flere tusinde eller endda titusindvis af dollars i elomkostninger. De langsigtede fordele er ekstremt høje.

Soft Start: Funktionen til at beskytte motoren under blød start. Ved start stiger strømmen gradvist uden den store startstrøm med fast frekvens, som ikke vil beskadige motoren eller påvirke elnettet, hvilket væsentligt forlænger motorens levetid.

Multipel beskyttelse: Stabil og pålidelig beskyttelse mod overbelastning, overstrøm, overspænding og underspænding. Når motoren ikke fungerer, kan den automatisk stoppe, hvilket beskytter motoren og frekvenskonverteringsmodulet, forhindrer beskadigelse af udstyr og sikrer stabilitet og pålidelighed.

Fjernbetjening: Intelligent overvågning understøtter fjernbetjening og intelligent overvågning. Det kan fjernjustere hastigheden, se driftsdata og undgå betjening på stedet, hvilket gør administrationen mere bekvem.

Tekniske specifikationer

Detaljeret håndværksudstilling

1. Variabel frekvensmodul: Højkvalitets variabel frekvensmodul med præcis hastighedskontrol og stabil drift;

2. Soft Start Funktion: Soft start, reducerer startstrømmen og beskytter motoren;

3. Flere beskyttelser: Overbelastning, overstrøm, overspænding og underspændingsbeskyttelse, der sikrer stabilitet og pålidelighed;

4. Varmeafledning og ventilationsdesign: Styreskabet med variabel frekvens er udstyret med dedikerede varmeafledningskanaler, som hurtigt kan fjerne driftsvarme og sikre stabil drift af modulet med variabel frekvens;

5. Standard ledningsføringsproces: Adskillelse af strøm- og signalledninger, vandrette og lodrette ledninger, letter vedligeholdelse og sikrer sikkerhed og standardisering.

Applikationsscenarier

Styreskabet med variabel frekvens er bredt anvendeligt og kan bruges i forskellige scenarier:

Vandpumpestyring: Variabel frekvenshastighedsregulering for vandforsyningspumper og spildevandspumper, der opnår energibesparelse og forbrugsreduktion;

Ventilatorstyring: Variabel frekvenshastighedsregulering for ventilatorer og ventilatorer, der opnår energibesparelse og forbrugsreduktion;

Luftkompressor: Variabel frekvensstyring til luftkompressorer, der opnår energibesparelse og forbrugsreduktion;

Transportbånd: Variabel frekvenshastighedsregulering til transportbånd, justering af hastigheden;

Andre industrimotorer: Forskellige industrimotorer, der kræver hastighedsregulering.

Retrofit projektoversigt

I. Projektprofil

Dette projekt involverer energibesparende opgradering af et storstilet kommunalt spildevandsrensningsanlæg. Anlæggets kerneudstyr omfatter Roots blæsere til beluftning, spildevandsløftepumper og returpumpesæt. Oprindeligt var alt udstyr baseret på direkte-on-line eller stjerne-trekant-startmetoder og brugte ventildrosling til flowregulering. Udstyret kørte kontinuerligt med konstant fuld hastighed, hvilket resulterede i betydelige opstartsstigninger, manglende evne til at justere vandtrykket eller luftstrømmen og alvorligt energispild. Derudover led systemet af rørledningsvandslag, overdreven blæserstøj og vibrationer, høje fejlfrekvenser for udstyr og betydelige driftsomkostninger.

For at opnå trinløs hastighedsregulering, konstant tryk og flow, on-demand energiforsyning og reduceret energiforbrug blev der foretaget en omfattende eftermontering af anlæggets højeffekts blæsere og pumper. Intelligente frekvensomformere (VFD) styreskabe blev installeret over hele linjen, forbundet med et PLC centralt kontrolsystem til automatisk hastighedsjustering, hvilket sikrer intelligent, energieffektiv og stabil anlægsdrift.

II. Problemer før eftermontering

For stort energitab: Drift med konstant hastighed ved linjefrekvens betød, at udstyr kørte ved fuld belastning uanset faktisk vandkvalitet eller -volumen, hvilket førte til højt energispild i perioder med lav belastning.

Høj startstødstrøm: Stjerne-trekantstart forårsagede mekanisk stød, hvilket ofte resulterede i netspændingsudsving, mekanisk beskadigelse og for tidlig fejl i lejer og koblinger.

Dårlig procesreguleringspræcision: Luftstrøm og vandtryk blev reguleret via manuel ventilregulering, hvilket resulterede i forsinkelse og lav nøjagtighed; dette forårsagede ustabile niveauer af opløst ilt i biokemiske tanke og inkonsistent spildevandsbehandlingsydelse.

Alvorlig vandhammer, vibrationer og støj: Hurtig opstart og nedlukning ved ledningsfrekvens forårsagede betydelige vandhammereffekter, hvilket førte til løse eller utætte rørledninger, mens blæserens vibrationer og støj overskred de tilladte grænser.

Kort levetid på udstyret og hyppig vedligeholdelse: Langsigtet højhastighedsdrift med mekanisk stød accelereret slid på motorer, pumpehuse og blæsere, hvilket resulterer i høje årlige reparations- og udskiftningsomkostninger og produktionsforstyrrelser på grund af nedetid.

III. Udstyrskonfigurationsplan

Baseret på belastningsegenskaberne for anlæggets blæsere og pumper og de energibesparende krav, blev der installeret tilpassede intelligente VFD styreskabe på stedet. Disse kabinetter understøtter "en-til-en" og "en-til-mange" kontrolkonfigurationer og har PID-baseret automatisk konstant tryk/flow-regulering, central kontrolsystemintegration og problemfri skift mellem linjefrekvens og variabel frekvensdrift, hvilket sikrer egnethed til 24-timers kontinuerlige procesoperationer. Kerneudstyrsspecifikationer

Udstyrstype: Lavspændings intelligent variabel frekvens styreskab (dedikeret til ventilatorer/pumper)

Kompatibelt system: 380V trefaset AC lavspændingsstrømdistributionssystem

Styreeffekt: 15kW–75kW (trindelt matchning til forskellige pumpesæt og ventilatorudstyr)

Hastighedskontrolmetode: 0–50Hz trinløs jævn hastighedsregulering; intelligent PID lukket sløjfe automatisk justering

Driftstilstande: Kan skiftes mellem VFD automatisk, VFD manuel og netfrekvens (bypass) backup tilstande

Interlocking-funktioner: Understøtter PLC central kontrolkommunikation, RS-485 fjernnetværk, dataupload og automatisk start/stop

Beskyttelsesfunktioner: Overspænding, underspænding, overstrøm, overbelastning, fasetab, overophedning, kortslutnings- og stallbeskyttelse

Hjælpefunktioner: Blød start/stop (stødfri), fejllogning, alarmfeedback og netfrekvensnødkobling

IV. Retrofit Highlights

Efterspørgselsbaseret hastighedskontrol for maksimal energieffektivitet: Justerer automatisk rotationshastighed baseret på indstrømmende flowhastigheder og opløst iltdata i biokemiske tanke; fungerer ved lave frekvenser i perioder med lav belastning, hvilket eliminerer det energispild, der er forbundet med konstant drift med fuld hastighed på netfrekvensen.

Stødfri blød start: Accelererer jævnt fra 0 Hz uden startstrøm; eliminerer gitterudsving, mekanisk stød og rørledningsvandslag og beskytter derved motorer og rørinfrastruktur.

Præcis og stabil proceskontrol: PID lukket kredsløbsregulering sikrer stabilt tryk og flow; opretholder konstant luftstrøm og vandtryk, stabiliserer biokemiske behandlingsforhold og forbedrer overensstemmelsesgraden for behandlet spildevand markant.

Dual-mode backup (Mains/VFD): Et-touch-skift til netfrekvensdrift i tilfælde af en VFD-fejl forhindrer nedetid og sikrer kontinuerlig drift af spildevandsrensningsanlægget.

Intelligent fjernbetjening O&M: Integreres med anlæggets centrale kontrolsystem til realtidsovervågning af driftsparametre og fejlalarmer; reducerer behovet for manuelle inspektioner og muliggør ubemandet, intelligent styring.

V. Driftsresultater efter eftermontering

Væsentlige energibesparelser: Udstyret reducerer automatisk frekvensen baseret på belastning, hvilket opnår en samlet elbesparelse på 30 %-40 % og sænker de månedlige elomkostninger til produktionen væsentligt.

Forlænget levetid for udstyret: Stødfri blød start/stop og jævn drift ved lav hastighed reducerer sliddet på motorer, lejer og rørnetværk betydeligt, hvilket reducerer fejlfrekvensen for udstyr med over 80 %. Stabil procesydelse og overholdelse: Vandtryk og luftstrøm forbliver konstant og kontrollerbar, hvilket forbedrer stabiliteten af ​​spildevandsbehandlingsprocesser og sikrer, at spildevandskvaliteten konsekvent lever op til standarderne, samtidig med at risici forbundet med procesudsving undgås.

Forbedret strømforsyningsstabilitet: Eliminerer højstrøms opstartsstigninger; sikrer stabil samleskinnespænding uden øjeblikkelige spændingsfald eller generende udløsning af opstrømsafbrydere.

Væsentligt reducerede driftsomkostninger: Har lave fejlfrekvenser for udstyr og minimalt slid, hvilket eliminerer behovet for hyppig vedligeholdelse; fjernovervågning og tidlig varsling reducerer drastisk den manuelle arbejdsbyrde for drift og vedligeholdelse.

VI. Sagsoversigt

Styreskabe med variabel frekvens repræsenterer den optimale energibesparende styreløsning til applikationer som vandpumper, ventilatorer, centrale klimaanlæg, industrielle samlebånd, konstant tryk vandforsyning og spildevandsbehandling. Sammenlignet med stjerne-trekant- eller softstart-metoder tilbyder de vigtige fordele, herunder trinløs hastighedsregulering, præcis processtyring, betydelige energibesparelser, stødfri blød start og stop og intelligent systemintegration. De løser ikke kun sikkerhedsrisici forbundet med opstart af udstyr, men optimerer også produktionsprocesser og reducerer elomkostninger, hvilket gør dem til en standard, væsentlig komponent til energibesparende eftermonteringer i industrielle og kommunale sektorer.
