Med et design med snaplåsåbning kan transformatoren hurtigt installeres på strømførende lavspændingskredsløb uden behov for at afbryde samleskinner eller skære kabler; dette reducerer eftermonteringstiden markant og undgår tab forbundet med produktionsnedetid eller strømafbrydelser.
Spolehuset er let fleksibelt, hvilket gør det muligt at passe ind i snævre koblingsrum, rumme uregelmæssige ledere og navigere i kompakte ledningslayouts – og overvinde installationsbegrænsningerne forbundet med traditionelle stive strømtransformatorer.
Baseret på air-core coil-princippet eliminerer den problemer med mætning af jernkerne og opretholder præcis proportional output over hele måleområdet, hvilket gør den velegnet til både rutinemæssig belastningsovervågning og transient strømdetektion.
CTLSX Fleksibel split-core transformer kan parres med en dedikeret integrator til at forbinde direkte med energimålere, strømkvalitetsanalysatorer, PLC-systemer og dataindsamlingsenheder.
Udstyret med en dobbelt-lags isoleret fleksibel kappe, der tilbyder fremragende dielektrisk styrke, er den velegnet til lavspændingsdistributionssystemer op til 1000V; det forstærkede hus sikrer stabil, langsigtet drift i industrielle miljøer.

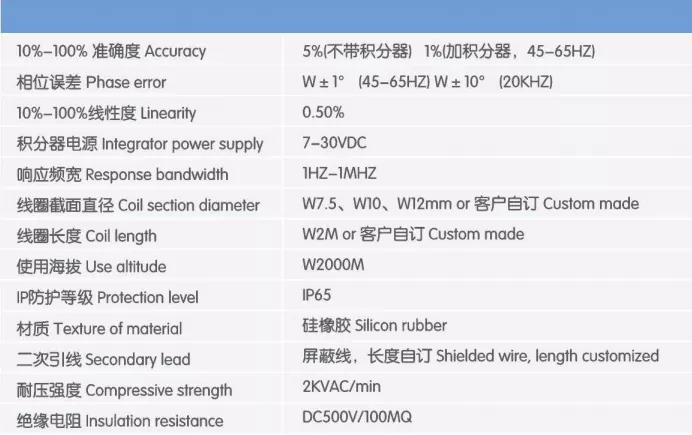

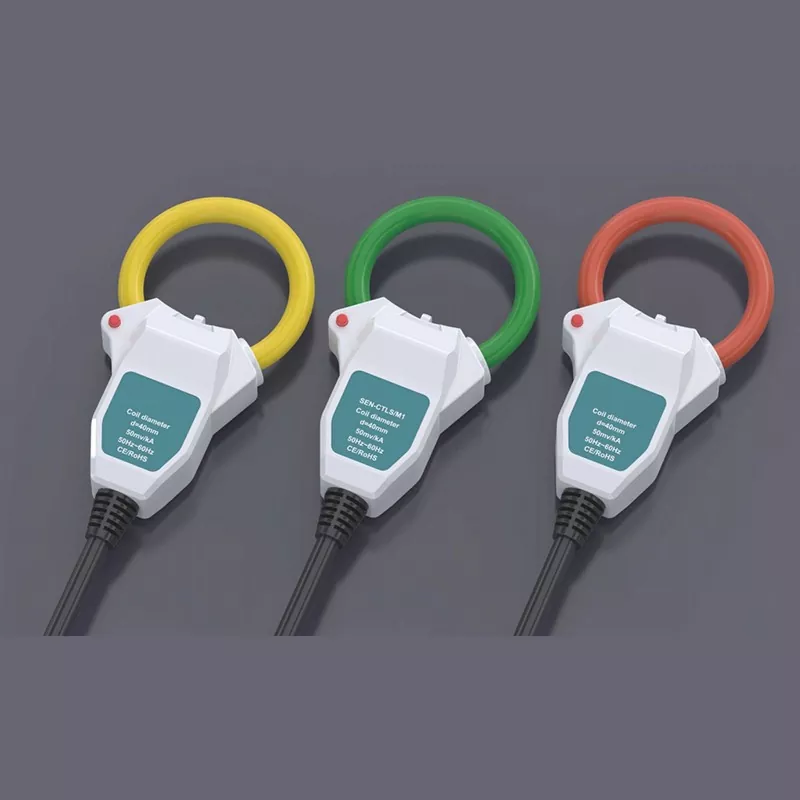

Huset er mærket med nøglespecifikationer - såsom modelnummer, spolediameter, følsomhed, frekvensområde og certificeringsdetaljer - hvilket letter identifikation på stedet og installationsstyring.
Forstærket ABS-hus: Højstyrke hvidt ingeniørplasthus, der er slagfast og holdbart mod ældning, hvilket sikrer pålidelig langtidsdrift i industrielle elektriske miljøer.
Højpræcisionsviklingsproces: Den indre spole har ensartet viklet, emaljeret kobbertråd med høj renhed, der tilbyder lav temperaturdrift og fremragende konsistens for at sikre stabil målenøjagtighed over tid.
Polaritetsindikationsdesign: En rød prik på toppen af huset giver mulighed for hurtig polaritetsidentifikation under installationen, hvilket forhindrer forkerte ledningsforbindelser. Antibøjningskabeludgangsstruktur: Kabelforbindelsespunktet har et ribbet, anti-bøjningsforstærkningsdesign, der gør det modstandsdygtigt over for gentagne træk og bøjninger på stedet og forhindrer brud.
Permanent lasermærket etiket: Specifikationer og parametre er tydeligt markeret på forsiden af huset; Mærkningen er slidstærk og falmningssikker, hvilket letter installation på stedet og efterfølgende vedligeholdelsestjek.
Bygningsenergistyring: Delmåling, energiforbrugsstatistik og omkostningsfordeling for erhvervsbygninger og industriparker.
Strømkvalitetsovervågning: Harmonisk analyse for distributionspaneler, belastningsprofilering og transient strømregistrering.
Industrielt udstyrsovervågning: Strømovervågning for motorer, pumper, kompressorer og VFD-udstyr (Variable Frequency Drive) for at muliggøre forudsigelig vedligeholdelse.
Eftermontering af strømdistributionssystem: Tilføjelse af strømovervågningsmuligheder til ældre koblingsudstyr uden at kræve strømafbrydelser eller omledninger.
Nye energisystemer: Strømdetektion på udgangssiden af PV-invertere og lade-/afladningsstrømovervågning til energilagringssystemer.
Idriftsættelse og test på stedet: Elektrisk accepttest til strømdistributionsprojekter, fejlfinding og idriftsættelse af udstyr.
Sikkerhedsbekræftelse: Installation, der involverer strømførende ledere, skal udføres af en autoriseret elektriker i nøje overensstemmelse med lokale elektriske sikkerhedsforskrifter; for højspændingsscenarier skal procedurer for strømafbrydelse, spændingsverifikation og jording følges.
Åbning af spolen: Tryk på låsen på huset for at adskille de to ender af den fleksible spole.
Indpakning af lederen: Vikl spolen helt rundt om den enkelte leder, der skal måles, og sørg for, at spolelegemet hverken er snoet eller overlapper.
Lukning af huset: Juster de modsvarende overflader på spoleenderne, og tryk huset fast, indtil der høres et "klik", hvilket bekræfter, at overfladerne er helt sammenkoblet.
Ledningsforbindelse: Tilslut udgangskablet til den matchende integrator eller måleinstrument i henhold til polaritetsmarkeringerne.
Driftsbekræftelse: Tænd for testudstyret og bekræft, at den aktuelle aflæsning er stabil og matcher den faktiske belastning.
Før installation skal du sikre dig, at CTLSX Flexible split-core-transformatoren er rene; fremmedlegemer eller dårlig kontakt vil direkte påvirke målenøjagtigheden.
Undlad at bøje eller knuse spolen med magt, og undgå at gennembore den med skarpe genstande for at forhindre beskadigelse af de indvendige viklinger og isoleringslaget.
Udgangsterminalen bærer et lavspændingssignal; kortslut ikke udgangsterminalen under drift. Denne standardmodel er kun beregnet til indendørs brug; udendørs installation kræver placering i et vandtæt distributionskabinet.
Q: Skal en CTLSX Flexible split-core transformer bruges sammen med en integrator?
A: Ja. CNJ-CTLSX udsender et millivolt-niveau differentialspændingssignal proportionalt med strømmens ændringshastighed; det kræver en matchende integrator at konvertere dette til et standardsignal, der er kompatibelt med konventionelle målere, instrumenter og PLC'er. Vi tilbyder en komplet løsning, der omfatter både spolen og integratoren.
Sp.: Kan dette produkt bruges til måling af omsætningsgrad (handelsafregning)?
A: Standardmodellen (klasse 0,5 nøjagtighed) er velegnet til intern energistyring, undermåling og omkostningsfordeling. For scenarier, der kræver højere nøjagtighed for måling af indtægtsgrad, bedes du kontakte os for at tilpasse en højpræcisionsversion.
Q: Kan kabellængde og følsomhed tilpasses?
A: Ja. Masseordrer understøtter tilpasning af kabellængde, udgangsfølsomhed, spolediameter og mere; kontakt venligst vores salgsteam vedrørende specifikke krav.
Q: Hvad er garantipolitikken?
A: Et års kvalitetsgaranti gælder fra leveringsdatoen. Under normale driftsforhold leverer vi gratis erstatnings- eller reparationstjenester til kvalitetsproblemer relateret til materialer eller udførelse, samt livslang teknisk support.
Projektnavn: Chengdu Data Center Tier III+ Server Room Cabinet Branch Circuit Energy Metering Retrofit
Beliggenhed: Tianfu Digital Economy Industrial Park, Tianfu New Area, Chengdu, Sichuan-provinsen
Eftermonteringsdato: juni 2025
Anvendt produkt: CNJ-CTLSX fleksibel Split-Core Rogowski-spole (50mV/kA, klasse 0,5)
Denne IDC-facilitet fungerer som en kerne-cloudserviceknude for den sydvestlige region. Den er bygget til Tier III+-standarder og huser 480 standardserverskabe og kræver en strømtilgængelighed på 99,982 %. For at imødekomme kravene til vurdering af databehandlingsenergieffektivitet og muliggøre nøjagtig fakturering baseret på det faktiske lejers strømforbrug, planlægger anlægget at installere strømforsyningsenheder på skabsgrenkredsløbene inden for alle rækkeendeskabe og derved opnå undermåling af energiforbrug på skabsniveau.
Da datacentret er vært for kerneaktiviteter for adskillige regerings- og virksomhedskunder, er uplanlagte strømafbrydelser strengt forbudt; følgelig var eftermonteringsløsninger, der krævede frakobling af kabler og strømafbrydelser - typisk for traditionelle solid-core eller standard split-core strømtransformatorer - helt umulige. Desuden efterlod den høje tæthed af kabellayouts i strømfordelingsskabene utilstrækkelig plads til at installere stive strømtransformatorer. Efter at have evalueret flere muligheder valgte projektet CNJ-CTLSX fleksible split-core Rogowski-spolen som kernekomponenten til strømføling, hvilket muliggør eftermontering af alle grenkredsløb med nul nedetid.
1. Streng datacenterklassificering; Nedlukning eftermontering umuligt: Tier III+ IDC-faciliteter fungerer under strenge serviceniveauaftaler (SLA'er). Uplanlagte afbrydelser medfører betydelige bøder - over 100.000 RMB i timen - der skal betales til kunderne. Traditionelle strømtransformatorer kræver afskæring af kabler og afbrydelse af strømmen under installationen, hvilket gør sådanne løsninger ikke-kompatible og straks afvist.
2. Måling begrænset til hovedskabe; Manglende evne til at opnå præcis fakturering på rackniveau: Det originale strømdistributionssystem målte kun den primære indgående linje i distributionsskabet. Lejers elektricitetsomkostninger blev fordelt baseret på rack-fodaftryk, hvilket fik kunder med høj effekttæthed til konsekvent at bære uforholdsmæssige omkostninger og førte til hyppige faktureringstvister. Derudover hindrede manglen på præcise energieffektivitetsdata for individuelle racks PUE-optimeringsbestræbelser.
3. Intern kabling med høj tæthed; Installationsbegrænsninger for stive transformatorer: Grenkabler i distributionsskabene var placeret med en afstand på mindre end 2 cm. Traditionelle stive split-core transformere er omfangsrige og kræver betydelig plads til åbning og lukning, hvilket gør installation umulig i betragtning af det eksisterende kabellayout. En omlægning af kablerne ville have øget arbejdsbyrden og risikoen for strømafbrydelser drastisk.
4. Stringente elektromagnetiske kompatibilitetskrav (EMC): Standardjernkernetransformere udviser høj magnetisk lækage, som kan forstyrre den stabile drift af servere, lagerenheder og netværksswitches, hvilket potentielt kan forårsage datafejl eller systemgenstart. Eftermonteringsudstyr skulle overholde de strenge EMC-standarder, der kræves for IDC-faciliteter.
For at imødekomme kernekravene til IDC-faciliteter - specifikt "nul nedetid, kompakt plads, høj præcision og strenge EMC-standarder" - anvender projektet CNJ-CTLSX fleksible split-core Rogowski-spoler parret med dedikerede DIN-skinne-integratorer. Disse konverterer signaler til integration i anlæggets miljøovervågningssystem, hvilket muliggør dataopsamling i realtid af strøm- og energiforbrug på tværs af alle filialkredsløb.
Kernedesignprincipper
Split-core, no-disconnect installation: Med et snap-on split design, spolerne klips direkte på kablerne. Certificerede elektrikere udfører installationen i overensstemmelse med protokoller for strømførende lavspænding; ingen strømafbrydelser eller terminalafbrydelser er påkrævet på noget tidspunkt.
Fleksible spoler til trange rum: Konstrueret af fleksibelt isoleringsmateriale, kan spolerne bøjes let eller omformes, hvilket giver mulighed for nem installation omkring kabler selv i tætpakkede skabe med minimale mellemrum.
Sømløs signalintegration: Dedikerede integratorer konverterer differentielle signaler til standard elektriske signaler til direkte forbindelse til den eksisterende overvågningsplatform. Dette eliminerer behovet for at udskifte værtssystemet, hvilket holder eftermonteringsomkostningerne håndterbare.
Lav-EMR-afskærmningsdesign: Et eksternt afskærmningslag minimerer magnetisk fluxlækage - langt under den for traditionelle jernkernetransformatorer - og sikrer overholdelse af IDC-standarder for elektromagnetisk kompatibilitet (EMC) og forhindrer interferens med it-udstyrs stabile drift.
Flammehæmmende, højtemperaturbestandige materialer: Huset er lavet af V0-klassificeret flammehæmmende ingeniørplast, designet til at modstå den vedvarende temperaturstigning, der er typisk for lukkede serverrumsmiljøer og i overensstemmelse med brandsikkerhedsbestemmelserne.
Installationsproces uden nedetid; ingen indvirkning på forretningsdriften og ingen ansvarsudbetalinger: Alle 144 enheder blev installeret og idriftsat, mens systemerne forblev live. Under hele installationen udløste strømforsyningssystemet ingen alarmer og oplevede ingen afbrydelser; alle kundeservices fortsatte med at fungere normalt, opfyldte fuldt ud SLA-kravene og undgik en forventet ansvarsrisiko på over 800.000 RMB forbundet med potentiel nedetid. Meget tilpasningsdygtig til trange rum; installationseffektivitet øget med 120 % De fleksible spoler er kompakte og bøjelige, hvilket giver mulighed for nem installation selv i overfyldte skabe, hvor kabelafstanden er mindre end 2 cm. Den gennemsnitlige installationstid pr. enhed er kun 3 minutter – en effektivitetsforøgelse på 120 % i forhold til traditionelle stive strømtransformatorer – hvilket muliggør installation og idriftsættelse af alle 144 enheder på tværs af projektet på kun to dage.
Overensstemmende målenøjagtighed understøtter kommerciel fakturering Enhederne har klasse 0.5 målenøjagtighed og fremragende linearitet over hele måleområdet. Aggregerede afgreningskredsløbsdata viser en afvigelse på ≤1,8 % i forhold til hovedmåleren i række-endeskabet. Verificeret af et tredjeparts metrologibureau tjener dataene direkte som grundlag for lejers elfakturering, hvilket effektivt løser langvarige faktureringstvister.
Elektromagnetisk kompatibilitet sikrer ingen interferens med it-udstyr. Efter installationen blev servere og switche i de berørte kabinetter overvåget i 72 timers kontinuerlig drift; ingen elektromagnetisk interferens - såsom datafejl, genstarter eller alarmer - opstod. Elektromagnetiske strålingsniveauer overholder fuldt ud IDC-driftsstandarder.
Kerneløst design eliminerer vedligeholdelsesbehov og sænker langsigtede O&M-omkostninger Ved at bruge et luftkernedesign er Rogowski-spolerne fri for mætning af jernkerne, mekanisk slid og hysteresetab. De kræver ingen periodisk kalibrering efter implementering - kun en visuel inspektion under årlige kontroller - hvilket reducerer arbejdsbyrden og omkostningerne ved datacenterdrift og vedligeholdelse markant.
Præcisionsfakturering på kabinetniveau opnået; lejertilfredshed væsentligt forbedret Realtids- og månedligt strømforbrug for hvert kabinet kan spores nøjagtigt, hvilket muliggør gennemsigtig "betal-for-hvad-du-bruger"-fakturering. Klager fra høje strømforbrugende lejere faldt til nul, og den samlede lejerfornyelsesrate steg med 15 %.
Understøtter granulær PUE-optimering; årlige elbesparelser overstiger 300.000 kWh Granulære data om grenkredsens energiforbrug identificerede tre klynger af højenergiforbrugende kabinetter. Målrettede optimeringer blev implementeret for klimaanlægs luftstrømsstrategier og serverbelastningsplanlægning. Anlæggets samlede PUE faldt fra 1,42 til 1,38, hvilket resulterede i årlige elomkostningsbesparelser på over 300.000 RMB, hvor eftermonteringsinvesteringen blev genvundet inden for 10 måneder. Tidlig advarsel for grenkredsløbsfejl og forbedret strømpålidelighed: Systemet overvåger forgreningskredsløbsstrømme i realtid og identificerede med succes potentielle problemer - specifikt strømudsving forårsaget af dårlig terminalkontakt - i to forgreningskredsløb. Vedligeholdelsespersonale rettede disse problemer i lavsæsonen og afværgede derved to potentielle nedetidshændelser.
Langsigtet stabil drift med 100 % udstyrsintegritet: Fra juli 2026 har 144 enheder fungeret stabilt i 13 på hinanden følgende måneder uden et enkelt tilfælde af nøjagtighedsdrift, signalafbrydelse eller forringelse af kabinettet. Udstyrets integritetsgrad ligger på 100 %, og driftsydelsen overgår projektets forventninger.
CNJ-CTLSX fleksible split-core Rogowski-spolen er ideel til strømfordelingsopgraderinger i IDC-datacentre, som kræver nul nedetid, høj kompaktitet, høj præcision og streng EMC-overholdelse. Det løser fundamentalt de overholdelses- og installationsudfordringer, der er forbundet med eftermontering af traditionelle strømtransformatorer. Den er i stand til hurtigt at etablere et granulært energiovervågningssystem på brancheniveau med minimale installationsomkostninger og driftsforstyrrelser og repræsenterer en yderst omkostningseffektiv strømfølende løsning til opgraderinger af datacentres energieffektivitet og intelligent eftermontering af strømdistribution.
