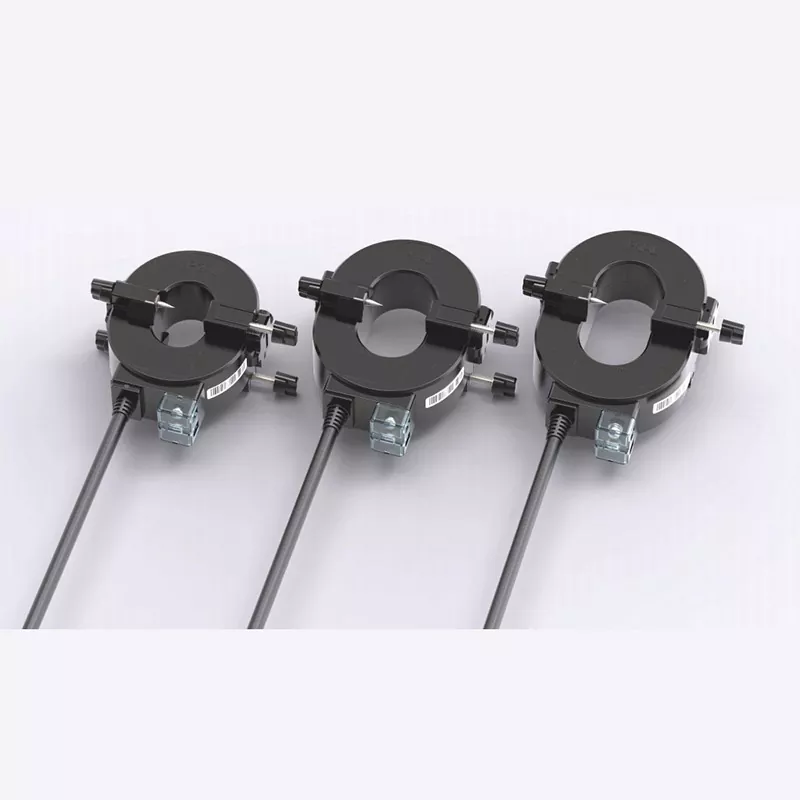

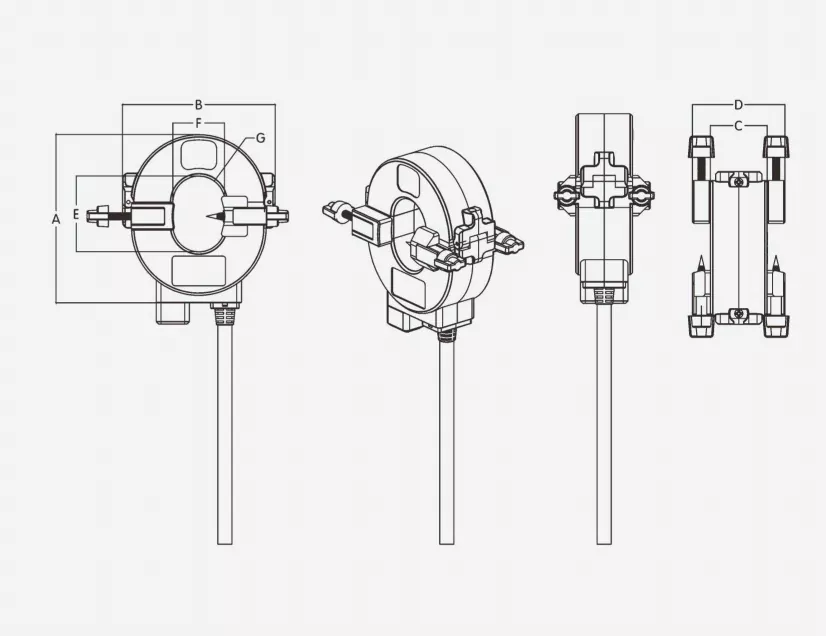

Vores CTHW9 udendørs vandtætte strømtransformatorer har en symmetrisk dobbeltskrue låsemekanisme. Sammenlignet med enkeltskrue-design sikrer denne struktur en mere ensartet kraftfordeling og en tættere kernelukning, hvilket strukturelt garanterer målenøjagtighed og langsigtet driftsstabilitet. Produktlinjen tilbyder forskellige blændestørrelser til at rumme lavspændingskabler med forskellige diametre.
Ved at bruge en symmetrisk låsemekanisme med to skruer, strammes skruerne på begge sider skiftevis under installationen. Dette sikrer ensartet kraftfordeling på tværs af de øvre og nedre transformerhuse og en tæt, spaltefri pasform ved kernegrænsefladen, hvilket eliminerer problemer som fejljustering eller nøjagtighedsafvigelser forårsaget af enkeltsidet låsning. Låsestifterne presser fast mod kablets ydre overflade, forhindrer glidning eller rotation og sikrer stabil måleydelse på lang sigt, selv i miljøer med høj vibration, såsom dem, der involverer motorer eller ventilatorer.

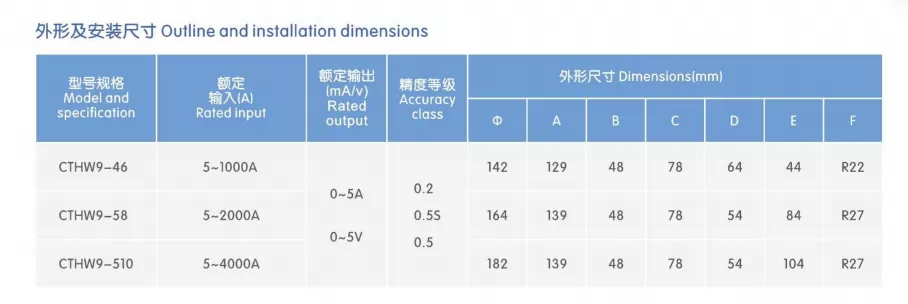

Modeller fås med forskellige indvendige blændestørrelser, som fuldt ud dækker lavspændingskabler fra små til store tværsnit. De er kompatible med både single-core og multi-core kabler og opfylder dataindsamlingsbehov for kredsløb med kapaciteter fra 5A til 4000A. Valget er fleksibelt, hvilket giver mulighed for præcis afstemning med kredsløbsstrømme og kabelspecifikationer; ingen kabelmodifikation er påkrævet, da enhederne kan installeres direkte via en simpel klemmemekanisme.

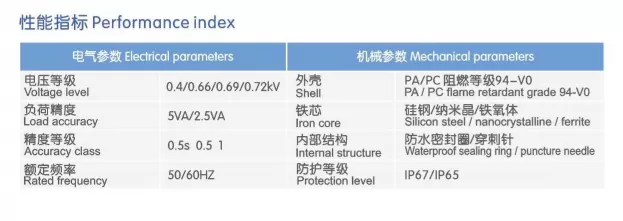

Udstyret med en højkvalitets kornorienteret siliciumstålkerne tilbyder enheden høj magnetisk permeabilitet, lavt magnetisk tab, et bredt lineært område og stærk modstand mod elektromagnetisk interferens. Den kan fungere som en strømtransformer i målegrad – der opnår klasse 0,5 eller klasse 1-nøjagtighed til driftsstrømregistrering, når den er parret med effektmålere og energiovervågningssystemer – eller tilpasses som en nul-sekvens strømtransformer til præcist at detektere reststrømme på milliampere-niveauet til brug med jordlækagebeskyttelse og brandsikkerhedsstrømovervågningsenheder.
Huset er støbt af højstyrke, flammehæmmende ingeniørplast, der giver modstand mod stød og ældning forårsaget af ekstreme temperaturer. Interiøret bruger en vakuum-epoxyharpiks-indstøbningsproces, der giver omfattende beskyttelse mod fugt, støv og korrosion, og opnår en IP65-beskyttelsesklassificering. CTHW9 Udendørs vandtæt strømtransformator sikrer stabil, langsigtet drift og forlænget levetid i forskellige miljøer – fra industrianlæg og udendørs distributionsbokse til underjordiske forsyningstunneller og fugtige elektriske skakte.
Gennemsigtigt terminaldæksel: Ledningsstatus er tydeligt synlig; dæksler skal ikke fjernes til accept på stedet eller rutinemæssige inspektioner, hvilket gør fejlfinding mere effektiv.
Tydelige polaritetsmarkeringer: P1/P2-retning og sekundær terminalpolaritet er markeret på husets overflade for effektivt at forhindre ledningsfejl.
Vandtæt, bøjebestandig kabeludgang: Leveres med et dedikeret udgangskabel med en forseglet, vandtæt grænseflade, der er velegnet til udendørs installationskrav.
Integreret design (ingen ekstra tilbehør nødvendig): Klar til at installere lige fra kassen uden at købe yderligere dele, hvilket reducerer de samlede installationsomkostninger.
Løsn skiftevis låseskruerne på begge sider (mod uret) og adskil forsigtigt den øvre og den nedre hushalvdel langs skillelinjen.
Placer kablet, der skal måles, i midten af transformatorens indre åbning, og sørg for, at det er centreret og ikke presser mod indervæggene.
Juster de sammenkoblende overflader, og luk de øvre og nedre hushalvdele; spænd skiftevis skruerne på begge sider (med uret) for at sikre, at overfladerne passer perfekt, og at den indvendige kontaktstift fastgør kablet.
Åbn det gennemsigtige terminaldæksel, tilslut ledningerne på den sekundære side korrekt i henhold til polaritetsmærkningerne, og luk dækslet for at fuldføre installationen.
Lad aldrig den sekundære side af strømtransformatoren være åben under drift, da induceret højspænding udgør en risiko for personale og udstyrs sikkerhed. Når du installerer en nul-sekvens transformer, skal du sikre dig, at både faselinjen(-erne) og den neutrale linje passerer gennem transformeren i samme retning, og vær opmærksom på polaritetstilpasning under ledningsføring.
Vælg den passende indre blændestørrelse baseret på kablets faktiske ydre diameter; til udendørs miljøer med høj luftfugtighed anbefales yderligere vandtætningsbehandling af ledningsforbindelsesområdet.
Eftermontering af eksisterende distributionssystemer: Installation af måling og overvågning på kabelkredsløb i ældre industrizoner og kommercielle bygninger uden behov for strømafbrydelser eller ledningsfrakobling, hvilket sikrer nul produktionsnedetid.
Industriel energistyring: Indsamling af aktuelle data fra kredsløb, der driver produktionslinjer, forsyningsudstyr, luftkompressorer osv., for at muliggøre energiforbrugsstatistik og effektivitetsanalyse.
Reststrømsbeskyttelse: Fungerer som en nul-sekvens strømtransformator parret med lækagebeskyttelsesenheder for at sikre elektrisk sikkerhed i distributionssystemet.
Brandsikkerhedsstrømovervågning: Overvågning af strøm og reststrøm i brandsikkerhedsstrømfordelingskredsløb for at overholde brandsikkerhedssystemreglerne.
Smart Power Distribution Monitoring: Integrering med strømovervågningsplatforme og IoT-terminaler for at muliggøre fjerndataindsamling og tidlig fejlvarsling.
Vores fulde udvalg af CTHW9 udendørs vandtætte strømtransformatorer er fremstillet i nøje overensstemmelse med nationale standarder. Hver enhed gennemgår omfattende tests – inklusive nøjagtighedskalibrering, strøm-frekvensmodstandsspændingstests og isoleringsydelsestjek – før den forlader fabrikken for at sikre stabil og pålidelig ydeevne.
Tilpasning tilgængelig: Strømforhold, blændestørrelser, outputkonfigurationer og nulsekvensparametre kan justeres for at opfylde specifikke krav.
Professionelt teknisk team giver valgvejledning og ende-til-ende teknisk support efter salg.
Produkter leveres med 1 års garanti; køb med tillid ved, at kvaliteten er garanteret.
Projektnavn: Eftermontering af energiforbrugsovervågningssystem til en smart logistikpark i Xiaoshan-distriktet, Hangzhou.
Beliggenhed: Chuanhua Logistics Base, Xiaoshan District, Hangzhou City, Zhejiang-provinsen.
Færdiggørelsesdato: marts 2026.
Anvendte produkter: Forskellige specifikationer af isolationsgennemborende, split-core strømtransformatorer.
Logistikparken blev færdiggjort og sat i drift i 2018 med et samlet bygningsareal på 120.000 m². Det består af tre højstandardlagre, et automatiseret sorteringscenter, et lavtemperaturkølelagerområde og understøttende kontorfaciliteter. Parken driver 172 lavspændingsdistributionskredsløb, med årlige elomkostninger på over 3,2 millioner RMB. Det oprindelige distributionssystem var kun udstyret med en hovedindgående måler og manglede sub-målemuligheder for energiforbrug. Desuden kunne anlægget på grund af de specifikke driftskrav fra kølekæde- og sorteringsvirksomhederne ikke imødekomme de længerevarende strømafbrydelser, der typisk kræves til sådanne eftermonteringer. For at imødekomme kravene til industriel energibesparelse og omkostningsreduktion og for at opnå zoneinddelt elomkostningsregnskab og advarsler om uregelmæssigheder, iværksatte parken en intelligent strømfordelingsopgradering. Split-core strømtransformatorer (CT'er) med isolationsgennemtrængende strømudtag blev valgt som de centrale strømfølende komponenter, hvilket muliggør implementering af overvågning på tværs af alle kredsløb uden strømafbrydelser.
Mangel på undermålte energiforbrugsdata og grov omkostningskontrol: At stole udelukkende på en mastermåler gjorde det umuligt at opdele elomkostninger på tværs af lager-, sorterings-, kølekæde- og kontorzoner. Det forhindrede også identifikation af skjult affald - såsom udstyr i tomgang eller kører uden belastning - hvilket efterlod elomkostninger høje og uoptimerede, mens energibesparende opgraderinger manglede datadrevet begrundelse.
Uoverkommelige omkostninger og umulighed ved afbrydelsesbaserede opgraderinger: Et strømafbrydelse på mere end fire timer i kølekædelageret kan beskadige friske produkter med anslåede tab på over 200.000 RMB pr. hændelse. Sorteringscentret genererer over 800.000 RMB i daglig produktion i højsæsoner, hvilket gør en enkelt dag med nedetid ekstremt dyr. Traditionelle "gennemgående" CT'er krævede skærekabler til installation; da udfaldsgodkendelser ikke kunne sikres, blev opgraderingsplanen oprindeligt skrinlagt.
Trang installationsplads i kabelbakker og ledningsbesvær: Over 80 % af strømkredsløbene var koncentreret i kabelbakker. Traditionelle opgraderinger ville have krævet omfattende fjernelse af bakkedæksler og lægning af yderligere strømkabler, hvilket resulterede i en massiv arbejdsbyrde, høje sikkerhedsrisici og potentiel afbrydelse af eksisterende kabellayout.
Fravær af strømovervågning i realtid og vanskeligheder med at opdage overbelastningsrisici: Belastning af sorteringsudstyr svinger betydeligt under større e-handelssalgsbegivenheder. Langvarige ledningsoverbelastninger kan fremskynde ældning af isoleringen eller endda forårsage brand. Begrænset manuel inspektionsfrekvens betød, at skjulte fejl ofte blev uopdaget; Der var tidligere sket hændelser, hvor overophedning af grenkredsløb forårsagede udløsning og afbrudte sorteringsoperationer.
For at imødekomme kernekravene om "nul strømafbrydelser, minimale ledninger og egnethed til trange pladser", brugte projektet split-core CT'er med isolationsgennemtrængende strømudtag på tværs af alle kredsløb, med modeller valgt baseret på specifikke kredsløbsspecifikationer.
Kernedesignprincipper
Isolationsgennemtrængende selvforsynende: Ved at bruge indbyggede piercingelektroder trækker CT'erne strøm direkte gennem faselederens isolering for at forsyne sensor- og kommunikationsmodulerne, hvilket eliminerer behovet for at lægge 220V strømkabler til ethvert af overvågningspunkterne. Hængslet, ikke-skærende design: Har en snaplås-hængslet struktur, der klemmes direkte på kablets ydre; eliminerer behovet for at afbryde kabler eller afbryde klemmer, hvilket muliggør installation uden strømafbrydelse i overensstemmelse med lavspændingsstrømførende standarder.
Undermålerarkitektur: Indsamler data efter funktionel zone og strømforbrugstype og uploader dem til en centraliseret energistyringsplatform for at muliggøre zonebestemt elomkostningsregnskab, advarsler om unormalt forbrug og analyse af energiforbrugstrend.
Kompakt pladstilpasning: Optimerede enhedsdimensioner og reducerede krav til operationel frigang gør den velegnet til trange installationsmiljøer, såsom kabelbakker og områder med tætte ledninger.
Installation uden nedetid og nul driftstab: Certificerede lavspændingselektrikere udførte arbejde under spænding strengt i overensstemmelse med reglerne. Eftermonteringsprocessen forårsagede ingen afbrydelser i strømforsyningen til køle- og sorteringssystemer, hvilket resulterede i ingen lastskader eller ordreforsinkelser. Dette alene undgik estimerede strømafbrydelsestab på over 500.000 RMB og eliminerede komplekse godkendelses- og belastningsoverførselsprocedurer.
Eliminering af strømkabler og 35 % reduktion i de samlede omkostninger: Ved at udnytte selvdrevet isoleringsgennemborende teknologi var der ikke behov for at lægge separate strømledninger til de 172 overvågningspunkter. Dette reducerede omkostninger forbundet med kabelmaterialer, kabelbakkeboring og arbejdskraft; den samlede eftermonteringsomkostning var ca. 35 % lavere end traditionelle løsninger, og byggeperioden blev skåret over med mere end det halve.
Tilpasningsevne til snævre kabelbakkepladser og væsentligt forbedret effektivitet: Den kompakte enhed kræver minimal plads til drift og installation, hvilket eliminerer behovet for at fjerne store dele af kabelbakkedæksler. Hele processen – fastspænding, gennemboring og låsning – kan fuldføres med én hånd med en gennemsnitlig installationstid på kun 8 minutter pr. Hurtig installation er mulig selv for kredsløb med tætte ledninger inde i bakker, hvilket væsentligt reducerer sikkerhedsrisici forbundet med arbejde i højder og i trange rum.
Pålidelig piercingkontakt og ingen risiko for overophedning/isolering: Piercingelektroder er lavet af stærkt ledende fortinnet kobber og har en låsemekanisme med konstant kraft for at sikre stabil kontaktmodstand. Gennemboringspunktet inkluderer en integreret isoleringspakning, der sikrer langsigtet indendørs drift uden overophedning, oxidation eller isolationsforringelse; efter afslutning bestod projektet en 72-timers fuld-last temperaturstigningstest, hvor alle punkter opfylder nationale standarder. Målenøjagtighed opfylder standarder og interne regnskabskrav. De parringsoverflader på sensorerne med delt kerne udnytter præcisionsslibning, hvilket sikrer en tæt magnetisk kredsløbslukning og minimalt magnetisk tab, med målenøjagtighed konsekvent inden for klasse 0,5. Afvigelsen mellem de aggregerede delmålerdata og mastermåleren er mindre end 2 %, hvilket fuldt ud opfylder ledelsesbehovene for intern energiforbrugsregnskab og afdelingsomkostningsfordeling.
Implementering af undermålt energiregnskab; årlige elbesparelser overstiger 200.000 RMB. Eftermonteringen muliggjorde raffinerede elforbrugsstatistikker kategoriseret efter zone og funktion. Dataanalyse identificerede spildpunkter - såsom højt energiforbrug uden belastning i kølekædelageret om natten og luftkompressorer i tomgang i sorteringsområdet. Efter optimering af driftsstrategier nåede de månedlige elbesparelser op på cirka 18.000 kWh, med forventede årlige elomkostningsbesparelser på over 200.000 RMB.
Proaktive overbelastningsadvarsler forhindrer nedetidshændelser. Systemet etablerede aktuelle overbelastningsadvarselstærskler. Under "618" og "Double 11" højsorteringssæsoner blev advarsler om tung last udløst tre gange. Drifts- og vedligeholdelsespersonale (O&M) justerede omgående udstyrsdriftskombinationer og forskudte opstartstiderne for højeffektudstyr, hvilket forhindrede sorteringsafbrydelser forårsaget af kredsløbsoverbelastninger og trip; dette undgik kumulative nedetidstab på over 300.000 RMB.
Stabil udstyrsdrift med 100 % integritet. Fra juli 2026 har alle 172 strømtransformere fungeret kontinuerligt og stabilt. Der er ikke opstået nogen fejl - såsom overophedning ved gennemboringspunktet, isoleringsnedbrud eller signaldrift. Udstyrets integritetsgrad er 100 % og kræver ingen hyppig vedligeholdelse eller kalibrering, hvilket resulterer i ekstremt lave driftsomkostninger.
Bestået energibesparende accept og sikret politiktilskud. Projektet opfyldte lokale ansøgningskrav for industrielle energibesparende eftermonteringstilskud. Takket være et omfattende undermålersystem og klare energibesparende resultater bestod den succesfuldt tredjeparts accept og modtog et særligt energibesparende tilskud på 120.000 RMB, hvilket yderligere reducerede eftermonteringsomkostningerne.
Gennemborende strømtransformatorer med split-core tilbyder en lav indtrængen, billig og yderst effektiv vej til intelligent eftermontering i eksisterende strømdistributionsscenarier – såsom logistik, industrielle og kommercielle faciliteter – hvor systemnedlukninger er uacceptable, og modifikationer er vanskelige at implementere. Det løser de installationsudfordringer, der er forbundet med traditionelle instrumenttransformatorer - som kræver strømafbrydelser og ledningsfrakobling - og eliminerer samtidig omkostningerne og tiden forbundet med yderligere strømforsyningskabler. Den er i stand til hurtigt at etablere systemer til undermålt energiforbrug og tilstandsovervågning og fungerer som en yderst omkostningseffektiv kernesensorkomponent, der hjælper virksomheder med at spare energi, reducere omkostninger og opgradere deres strømdistributionsdrift og vedligeholdelse.
