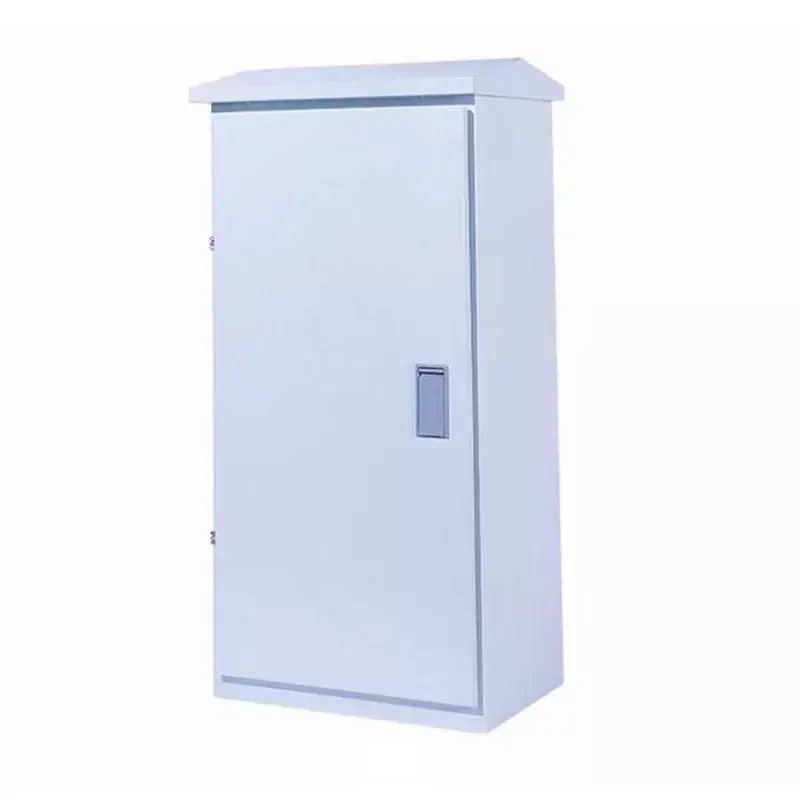

XL-21 udendørs vandtæt elskab

Udendørs kraftpumper, ventilatorer, knusere og andet kraftudstyr, sikkerheden ved strømfordeling påvirker direkte produktionsfremskridtet. Almindelige indendørs elskabe kan dog ganske enkelt ikke tilpasse sig det udendørs miljø – når de placeres i det fri, bliver de våde og ruster inden for kort tid. Vind- og regnerosion vil også forårsage skade på de interne komponenter, hvilket gør dem ude af stand til at modstå store strømkredsløb. Hyppige funktionsfejl og nedlukninger øger ikke kun vedligeholdelsesomkostningerne, men forsinker også byggeplanen. Det XL-21 udendørs vandtætte strømskab er specielt designet til udendørs strømforsyning, der adresserer disse smertepunkter og giver stabile og sikre strømfordelingsgarantier til udendørs strømudstyr.

Tekniske specifikationer

IP54 vandtæt design

Vi overholder strengt IP54-beskyttelsesstandarden, hvor vi kombinerer en skrånende regntæt baldakin med en tætningsgummistrimmel med høj tæthed omkring dørkarmen for at danne en dobbelt vandtæt barriere. Dette kan effektivt forhindre regnvandssprøjt og vanddamp i at trænge ind. Selv i udendørs situationer med kraftig regn kan det sikre, at de interne strømkomponenter forbliver tørre og fri for vand, hvilket garanterer en stabil drift af strømudstyret og opfylder kravene til udendørs beskyttelsesstandarder.

Høj strømbærende kapacitet

XL-21 udendørs vandtætte strømskab understøtter en nominel strøm fra 100A til 630A. Den er udstyret med store og fortykkede kobberskinner, med stor strømbærende kapacitet og lav temperaturstigning. Det kan nemt levere strømfordeling til stort strømudstyr såsom udendørs store vandpumper, ventilatorer, knusere osv., der opfylder kravene til ultrastore strømkredsløb og sikrer en langsigtet stabil drift af udstyret. Den er velegnet til højstrømsscenarier i industriel kvalitet.

Slagfast og holdbar

Vi bruger fortykkede koldvalsede stålplader eller 304 rustfri stålmaterialer (valg kan træffes efter behov). Skabet har høj styrke, er modstandsdygtigt over for slag og slagkraft. Selv i scenarier, der er tilbøjelige til bump og stød, såsom byggepladser og miner, vil den ikke let deformeres eller blive beskadiget. Den er holdbar og langtidsholdbar, i stand til at tilpasse sig barske udendørs miljøer som soleksponering og korrosion i lang tid. Den overholder C4-niveau anti-korrosionsstandarder og kan modstå erosion fra stærkt korrosive miljøer.

Landingstilpasning

Det vedtager et standard landingsdesign og kan placeres direkte på den udendørs jord eller platform uden nogen komplekse installationsprocedurer. Den er kompatibel med alle konventionelle strømkomponenter. Uanset om det er til ny sceneinstallation eller udskiftning af den gamle udendørs strømboks, kan den tilpasses direkte uden behov for ledningsændringer, hvilket reducerer byggetiden og installationsomkostningerne markant.

Detaljeret design

Junray Electrical lægger stor vægt på den omhyggelige forfining af sine produkter. Fra kernebeskyttelse til daglig brug er hvert design af XL-21 Outdoor Waterproof Power Cabinet skræddersyet til at opfylde kravene til udendørs strømfordeling. Med kvalitet bygger den en sikker forsvarslinje. Det skrånende regntætte tagdæksel er kombineret med et dedikeret regntæt udhæng, der leder regnvandet til at strømme hurtigt og forhindrer det i at sive ind i skabets indre. De fuldt forseglede gummistrimler med høj tæthed blokerer effektivt vind, vanddamp og støv, hvilket forbedrer den vandtætte og støvtætte ydeevne. De store tykke kobberskinner sikrer stabil transmission af høje strømme og reducerer varmetabet. Den tykke tyverisikringslås forhindrer effektivt elektricitetstyveri og ondsindet skade, og giver omfattende beskyttelse til udendørs strømforbrug, samtidig med at der tages højde for praktisk og sikkerhed.

Gældende scenarier

Med fremragende beskyttende ydeevne, stor strømbærende kapacitet og holdbarhedskarakteristika er XL-21 udendørs vandtætte strømskab bredt anvendeligt til forskellige udendørs strømdistributionsscenarier, der præcist matcher behovene i forskellige industrier. I udendørs vandpumpescenarier er den velegnet til strømfordeling af udendørs spildevandspumper, vandforsyningspumper og kunstvandingspumper, hvilket sikrer stabil drift af vandforsynings- og kunstvandingssystemer; i udendørs ventilatorscenarier er den velegnet til strømfordeling af udendørs ventilatorer og luftkompressorer, hvilket sikrer en jævn drift af udstyret; i byggepladsscenarier er den velegnet til udendørs strømudstyr og midlertidig strømfordeling på byggepladser, med holdbarhed, nem installation; i minedriftsudstyrsscenarier er det velegnet til strømfordeling af udendørs knusere og screeningsudstyr i miner, hvilket beskytter mod barske miljøer; i udendørs fabriksscenarier er den velegnet til strømdistribution af udendørs fabriksværksteder og åbne produktionslinjer, hvilket sikrer jævn produktionsfremgang.

FAQ

Q: Kan IP54-beskyttelsesniveauet modstå regnvejr?

A: Det udendørs vandtætte strømskab XL-21 har et IP54-beskyttelsesniveau. Det kan effektivt forhindre regnvandssprøjt og vanddamp i at trænge ind. Den er udstyret med et skrånende regntæt tag og fuldt forseglede gummilister. Selvom det udsættes for kraftig regn udendørs, kan det sikre, at de indvendige komponenter ikke er fugtige eller vandfyldte, hvilket garanterer den normale drift af strømudstyret og opfylder kravene til udendørs beskyttelsesstandarder.

Q: Hvilke muligheder er tilgængelige for kabinetmaterialet?

A: Skabsmaterialet kan enten være koldvalset stål pulverlakeret eller 304 rustfrit stål. Begge materialer har egenskaber af modstandsdygtighed over for slag og holdbarhed. Blandt dem har 304 rustfrit stål stærkere anti-korrosionsevne og kan perfekt tilpasse sig barske miljøer såsom miner og strande. Den overholder også anti-korrosionsstandarder på C4-niveau og kan modstå erosion af stærkt korrosive miljøer og er ikke tilbøjelig til at ruste eller beskadige.

Spørgsmål: Skal vi omkoble, når vi udskifter den gamle boks?

A: Nej, dette produkt er kompatibelt med alle konventionelle strømkomponenter og er dimensioneret til at passe til almindelige udendørs strømbokse. Uanset om det er en ny installation eller udskiftning af en gammel boks, kan den være direkte kompatibel uden behov for at ændre de originale ledninger. Installationen er praktisk og sparer byggetid.

Q: Kan den nominelle strøm tilpasses?

A: Ja, det nominelle strømområde er 100A til 630A. Tilpasning er understøttet. Vi leverer kobberskinner i store størrelser med en stor strømbærende kapacitet, som perfekt kan opfylde kravene til strømfordeling af stort strømudstyr såsom udendørs store vandpumper og knusere. Den er velegnet til brugsscenarier med høj strøm i industriel kvalitet.

Retrofit Case Study

I. Projektoversigt

Dette projekt involverer landskabsopgradering og renovering af en kommunal bypark. Webstedet byder på højeffektbelastninger - såsom store musikalske springvandspumpesæt, landskabsbelysning, udendørs udstødningsudstyr og kunstvandingspumper - med alt kraftudstyr installeret udendørs nær søen, inden for grønne bælter og i åbne områder. De originale standard indendørs elskabe og enkle metalpladekabinetter manglede tilstrækkelig beskyttelse mod indtrængen; de kunne ikke modstå eksponering for regn, intenst sollys, høj luftfugtighed og ætsende søtåge. Hyppige funktionsfejl – herunder vandindtrængning, fugtinduceret afbryderudløsning, terminalkorrosion og nedlukning af udstyr – forstyrrede parkens landskabssystemer alvorligt og udgjorde risiko for elektrisk stød og elektriske brande.

For at sikre langsigtet, sikker drift af kraftigt udendørs strømudstyr blev alle enheder udskiftet med XL-21 udendørs regntætte og korrosionsbestandige strømfordelingsskabe. Disse kabinetter håndterer centraliseret strømfordeling, overbelastnings- og kortslutningsbeskyttelse og lokal kontrol til højeffektpumper, belysning og landskabsudstyr, hvilket garanterer stabil drift af parkens landskabssystemer året rundt.

II. Problemer før eftermontering

Utilstrækkelig beskyttelse og hyppig vandindtrængning under regn: Standard indendørs skabe manglede regnhætter og dobbeltlags vandtætning; regn og tåge trængte ind i skabene, hvilket forårsagede fugtinducerede kortslutninger og udløsning af afbrydere og kontaktorer.

Alvorlig korrosion på grund af høj luftfugtighed nær søen: Høje fugtniveauer fra søen og betydelige daglige temperaturudsving fik standardjernskabe til at ruste og skalle hurtigt; gennemrustede bundplader udsatte strømførende elektriske komponenter.

Manglende evne til at håndtere tunge udendørs belastninger: Gamle, enkle skabe havde uorganiserede indvendige layouts og dårlig strømbærende kapacitet; højeffektpumper oplevede ofte overophedning, løse forbindelser og nedlukninger under opstart og drift.

Kontrolfejl forårsaget af kondens og vandakkumulering: Betydelig intern kondensering som følge af temperaturudsving fik relæer og kontrolkredsløb til at fungere fejl, hvilket førte til uregelmæssig drift af springvands- og belysningssystemer.

Høje operationelle risici og fejlrater: Hyppige udstyrsnedbrud og strømafbrydelser til vedligeholdelse forstyrrede parkens visuelle appel og resulterede i konsekvent høje drifts- og vedligeholdelsesomkostninger. III. Udstyrskonfigurationsplan

For at imødekomme kravene fra den kommunale parks udendørs omgivelser - kendetegnet ved høj luftfugtighed, korrosive forhold og kraftige strømbelastninger - er stedet udstyret med standardiserede XL-21 udendørs regntætte strømfordelingsskabe. Disse enheder har en forstærket vandtæt struktur og giver centraliseret multi-kredsløbseffekt, lokal start/stop kontrol, overbelastnings- og kortslutningsbeskyttelse og fejlisoleringsevner.

Kerneudstyrsspecifikationer

Model: XL-21 udendørs regntæt og korrosionsbestandigt strømfordelingsskab

Anvendeligt system: 380V/220V lavspændingsstrømdistributionssystem

Beskyttelsesgrad: IP55 (regntæt, støvtæt, kondensbestandig, modstår udendørs soleksponering og fugt)

Skabsstruktur: Dobbeltdørs regntæt design, øverste regnafskærmende baldakin og vandtætte kabelforskruninger nederst

Materiale & Finish: Fortykket koldvalset stålplade med elektrostatisk pulverbelægning og anti-korrosions/anti-rust behandling; velegnet til høj luftfugtighed, ætsende miljøer ved søen

Intern konfiguration: Hovedafbryder + flergrenede afbrydere, AC-kontaktorer, termisk overbelastningsbeskyttelse, klemrækker og jordingssystem

Kontrolfunktioner: Lokal start/stop for vandpumper og ventilatorer, overbelastningsbeskyttelse, kortslutningsbeskyttelse og fejludløst strømisolering

Installationsmetode: Udendørs gulvstående eller forhøjet vægmontering for at forhindre nedsænkning fra vandophobning ved jordoverfladen

IV. Konstruktion og anvendelses højdepunkter

Dobbeltlags vandtæt struktur forhindrer fuldstændig vandindtrængning: Har en regntæt ydre dør og forseglet inderdør, kombineret med en øverste regnafskærmning og vandtætte kabelforskruninger i bunden, for fuldt ud at modstå kraftig regn og søsidetåge, hvilket sikrer, at interiøret forbliver permanent tørt.

Korrosionsbestandig og vejrbestandig til barske udendørsforhold: Fortykket anti-korrosionspulverlakering giver modstand mod UV-stråler, fugt, saltspray og fugt; sikrer ingen rust, deformation eller afskalning af belægningen under langvarig udendørs brug.

Høj kraftig strømkapacitet: XL-21 standardkabinettet har en kompakt struktur, høj strømbærende kapacitet og fremragende varmeafledning; specielt designet til højeffekts pumpesæt og udendørs strømudstyr for at eliminere overophedning eller løse forbindelser.

Flere elektriske beskyttelser sikrer driftssikkerhed: Omfattende beskyttelse mod kortslutninger, overbelastninger, fasetab og termiske overbelastninger; uafhængig isolering af enkeltkredsfejl sikrer, at driften af ​​andet udstyr forbliver upåvirket. Organiseret layout og praktisk O&M: Pæn intern ledningsføring, lagdelt og zoneinddelt konfiguration og tydelig mærkning gør vedligeholdelse, fejlfinding og fremtidig kapacitetsudvidelse ekstremt let.

V. Operationel ydeevne efter eftermontering

Fuldstændig løsning af fugtrelaterede fejl: På trods af kraftig sæsonbestemt regn og kondens forårsaget af daglige temperatursvingninger, forbliver skabets indre tørt og støvfrit, uden at snuble eller kortslutte på grund af fugt.

Stabil drift af udstyr uden nedetid: Springvandspumper, landskabsbelysning og vandingsudstyr starter og stopper jævnt; der har ikke været uforklarlige nedlukninger eller funktionsfejl i løbet af året, hvilket sikrer ensartede, kompatible landskabsoperationer.

Intakt kabinets integritet: På trods af langvarig drift i miljøet med høj luftfugtighed ved søen, viser kabinettet ingen rust, malingafskalning eller deformation, hvilket bibeholder fremragende strukturel og æstetisk tilstand.

Eliminering af elektriske sikkerhedsrisici: Fuldt lukket isolering sikrer ingen udsatte strømførende dele, hvilket effektivt forhindrer risikoen for lækage, elektrisk stød og elektriske brande.

Betydelig reduktion i driftsomkostninger: Udstyret har en ekstrem lav fejlrate, hvilket eliminerer behovet for hyppige reparationer eller udskiftninger af dele og reducerer arbejdsbyrden drastisk.

VI. Sagsoversigt

Det udendørs regntætte strømfordelingsskab (XL-21 udendørs model) er specialiseret udstyr designet til kommunale landskaber, udendørs pumpestationer, offentlige pladser og udendørs industrielle strømbelastninger. Til forskel fra standardmålerbokse eller indendørs distributionsskabe giver den fordele såsom kraftige strømfordelingsevner, dobbeltlags regnbeskyttelse, korrosions- og vejrbestandighed og en høj beskyttelse mod indtrængning (IP). Specifikt konstrueret til at løse udstyrsfejl forårsaget af høj luftfugtighed, intens soleksponering og regnerosion, fungerer det som essentielt standardudstyr til sikker og stabil drift af udendørs strømfordelingssystemer.
