Til projekter, der kræver pålidelig lavspændingsterminaldistribution,JunraygiverJP Distributionsskabsom en praktisk løsning til at organisere, beskytte og kontrollere elektriske kredsløb. Designet til applikationer såsom udendørs landlige elnet, boligprojekter og små ingeniørsystemer, kombinerer dette kabinet en kompakt struktur med fleksibel konfiguration for at understøtte stabil strømfordeling.
Et veldesignet distributionsskab er mere end et kabinet til elektriske komponenter. Det giver en organiseret platform til kredsløbsbeskyttelse, strømfordeling, måling og driftskontrol. JP Distribution Cabinet er placeret i Junrays lavspændingsdistributionsproduktportefølje og er beregnet til terminaldistributionsapplikationer, hvor pladseffektivitet, pålidelig beskyttelse, bekvem vedligeholdelse og projekttilpasning er vigtige. Denne artikel forklarer dens rolle, nøglekarakteristika, anvendelsesscenarier, udvælgelsesovervejelser og de faktorer, købere bør vurdere, før de køber et passende kabinet.
Indholdsfortegnelse
- Hvad er et JP distributionsskab?
- Hvorfor er et JP distributionsskab vigtigt?
- Hvad er nøglefunktionerne?
- Hvor kan det bruges?
- Hvordan skal du vælge et JP distributionsskab?
- JP Distributionsskab Valgfaktorer
- Overvejelser om installation og vedligeholdelse
- Hvorfor overveje Junray til distributionsudstyr?
- Ofte stillede spørgsmål
- Konklusion

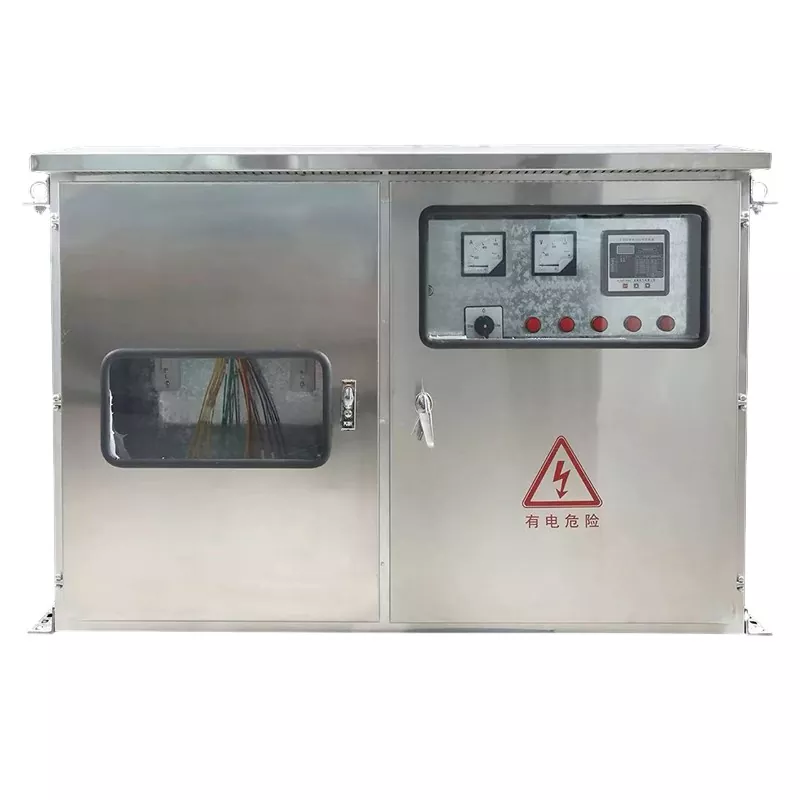

Hvad er et JP distributionsskab?
Et JP distributionsskab er et lavspændings elektrisk distributionskabinet designet til at organisere og distribuere elektrisk strøm til flere udgående kredsløb. Den kan integrere elektriske komponenter, der kræves til distribution, beskyttelse, måling og kontrol i en centraliseret kabinetstruktur.
I modsætning til en simpel samleboks kan et distributionsskab give et mere struktureret arrangement til afbrydere, beskyttelsesanordninger, målere, samleskinner og andre elektriske komponenter. Dette hjælper elektroingeniører og installatører med at administrere flere kredsløb, mens det interne system holdes organiseret og tilgængeligt.
Inden for Junrays lavspændingskoblingsudstyrsportefølje er JP Distribution Cabinet kategoriseret som en terminalfordelingsenhed. Dette gør det særligt relevant for mindre distributionskrav, herunder boligprojekter, små tekniske installationer og udendørs eldistributionssystemer i landdistrikterne.
For købere, der forsker i lavspændingskoblingsudstyr, er det vigtigt at forstå den påtænkte anvendelse af hver skabstype. Et terminalfordelingsskab bør vælges i henhold til den elektriske belastning, antallet af kredsløb, miljøforhold, beskyttelseskrav og installationsmetode i stedet for skabets udseende alene.
Hvorfor er et JP distributionsskab vigtigt?
Elektriske distributionssystemer skal levere strøm og samtidig kontrollere potentielle risici såsom overbelastning, kortslutninger, lækage og unormale driftsforhold. Et korrekt konfigureret distributionsskab skaber en struktureret grænseflade mellem den indgående strømforsyning og nedstrøms elektriske belastninger.
Hovedfunktionerne kan omfatte:
- Strømfordeling:Leder indgående elektrisk strøm til forskellige udgående kredsløb.
- Kredsløbsbeskyttelse:Giver en passende placering til beskyttelsesanordninger såsom afbrydere.
- Elektrisk organisation:Holder ledere og komponenter arrangeret i en defineret kabinetstruktur.
- Overvågning:Gør det muligt at indbygge passende målere og overvågningskomponenter efter behov.
- Adgang til vedligeholdelse:Giver et organiseret miljø for inspektion og servicering af kvalificeret personale.
- Systemintegration:Gør det nemmere at kombinere distributions- og beskyttelseskomponenter i henhold til projektets krav.
Disse funktioner er især vigtige, når et projekt har flere belastninger, der skal beskyttes eller kontrolleres uafhængigt. I stedet for at distribuere kredsløb gennem spredte elektriske kabinetter, kan et centraliseret kabinet gøre den overordnede distributionsarkitektur lettere at forstå og administrere.
Hvad er nøglefunktionerne?
Den faktiske konfiguration af et JP distributionsskab bør bestemmes af det elektriske design og projektspecifikationerne. Flere egenskaber er dog vigtige, når man skal vurdere denne type udstyr.
Struktureret internt layout
Et velorganiseret internt arrangement giver plads til kredsløbsbeskyttelse og distributionskomponenter, mens det hjælper installatører med at opretholde klare ledningsruter. Korrekt komponentplacering kan også forenkle inspektion og fejlfinding.
Fleksibel komponentkonfiguration
Forskellige projekter kræver forskellige kombinationer af beskyttelses- og kontrolkomponenter. Et distributionsskab kan derfor konfigureres i henhold til de påkrævede kredsløb, strømværdier, målefunktioner og installationsmiljø.
Beskyttelsesorienteret design
Elektrisk beskyttelse er en af de vigtigste overvejelser i distributionsudstyr. Kabinettet giver en organiseret platform til at integrere passende beskyttelsesanordninger valgt i henhold til systemets elektriske egenskaber.
Kompakt terminaldistribution
Terminaldistributionsapplikationer har ofte andre pladsbegrænsninger end store dedikerede distributionsrum. Et passende skab kan give praktisk kredsløbsstyring uden unødigt at øge størrelsen og kompleksiteten af installationen.
Projekttilpasning
Junray oplyser, at deres lavspændingskoblingsudstyr understøtter tilpasning af dimensioner, funktioner og tekniske parametre. Denne evne kan være værdifuld, når et projekt har specifikke krav til skabsdimensioner, kredsløbsarrangementer, beskyttelsesniveauer eller elektriske komponenter.
Hvor kan det bruges?
Anvendelsen af et JP distributionsskab afhænger af dets elektriske konfiguration og projektkrav. Som en terminaldistributionsløsning kan den overvejes til flere scenarier, hvor lavspændingsstrøm skal distribueres gennem flere beskyttede kredsløb.
1. Strømfordeling på landet
Udendørs landlige elektriske netværk kan kræve praktisk distributionsudstyr, der kan organisere flere udgående kredsløb. Et korrekt specificeret skab kan give en central placering til distribution og beskyttelsesfunktioner.
2. Boligprojekter
Boligudvikling kræver elektriske distributionssystemer, der er i stand til at levere forskellige belastninger og samtidig opretholde passende kredsløbsbeskyttelse. Fordelingsskabe kan understøtte organiseret kredsløbsadskillelse og forenkle den elektriske styring.
3. Små ingeniørprojekter
Små kommercielle, kommunale og tekniske projekter kræver muligvis ikke den store konfiguration af et dedikeret distributionsrumskoblingssystem. Et terminalfordelingsskab kan give en passende skaleret løsning, når dets elektriske klassifikationer og miljøbeskyttelse opfylder projektspecifikationen.
4. Udendørs elektriske installationer
Til udendørs applikationer bør købere være særligt opmærksomme på kabinetbeskyttelse, korrosionsbestandighed, temperaturforhold, fugtpåvirkning og installationssted. Disse faktorer bør evalueres før det endelige udstyrsvalg.
Hvordan skal du vælge et JP distributionsskab?
Valg af elektrisk distributionsudstyr udelukkende baseret på skabsdimensioner eller indkøbspris kan skabe problemer under installation og drift. Indkøbshold bør først fastlægge de tekniske krav til det elektriske system.
- Definer driftsspændingen.Bekræft den nominelle spænding, der kræves af distributionssystemet, og sørg for, at alle komponenter er kompatible.
- Beregn den forventede belastning.Bestem den normale driftsstrøm og overvej fremtidig belastningsudvidelse, hvor det er relevant.
- Bestem antallet af udgående kredsløb.Skabet skal give tilstrækkelig kapacitet til aktuelle krav og planlagte tilføjelser.
- Vælg passende beskyttelsesanordninger.Strømafbrydere og andre beskyttende komponenter bør matche kravene til elektrisk design og koordinering.
- Evaluer installationsmiljøet.Udendørs installationer kan kræve højere indkapslingsbeskyttelse og stærkere korrosionsbestandighed end indendørs applikationer.
- Tjek skabsdimensioner.Bekræft, at kabinettet kan rumme de valgte komponenter, samtidig med at praktisk ledningsføring og vedligeholdelsesplads bevares.
- Overvej tilpasning.For ikke-standardprojekter, kommuniker kredsløbsarrangementer, komponentkrav, dimensioner og miljøforhold til producenten før produktion.
JP Distributionsskab Valgfaktorer
Følgende tabel giver en praktisk tjekliste for købere, der vurderer et JP-distributionsskab til et projekt.
| Udvælgelsesfaktor | Hvad skal man tjekke | Hvorfor det betyder noget |
|---|---|---|
| Nominel spænding | Systemspænding og komponentkompatibilitet | Sikrer, at kabinettet passer til det elektriske distributionssystem |
| Nominel strøm | Forventet belastning og kredsløbsstrøm | Hjælper med at forhindre uegnet udstyrsvalg |
| Udgående kredsløb | Antal og type af downstream-kredsløb | Bestemmer internt arrangement og udvidelseskapacitet |
| Beskyttelse | Afbrydere, lækagebeskyttelse, overspændingsbeskyttelse og relaterede enheder | Understøtter elektrisk sikkerhed og systembeskyttelse |
| Beskyttelse af kabinet | Fugt, støv, regn og miljøeksponering | Vigtig til udendørs og krævende installationer |
| Materiale & Finish | Skabsmateriale, belægning og korrosionsbestandighed | Påvirker mekanisk holdbarhed og levetid |
| Dimensioner | Installationsplads og intern komponentafstand | Forbedrer praktisk installation og vedligeholdelsesadgang |
| Tilpasning | Dimensioner, kredsløbskonfiguration, komponenter og funktioner | Hjælper med at tilpasse standardudstyr til projektspecifikke behov |
Denne tjekliste kan også bruges ved udarbejdelse af en RFQ. At give producenten nøjagtige elektriske og miljømæssige oplysninger på tilbudsstadiet kan reducere specifikationsændringer senere i indkøbsprocessen.
Overvejelser om installation og vedligeholdelse
Selv et veldesignet fordelerskab kræver korrekt installation og regelmæssig inspektion. Elektrisk installation skal altid udføres af passende kvalificerede fagfolk i overensstemmelse med gældende elektriske regler, projekttegninger og producentens instruktioner.
Installation
- Bekræft skabsmodellen og de elektriske klassifikationer før installation.
- Bekræft, at monteringsstedet giver tilstrækkelig plads til drift og vedligeholdelse.
- Tjek specifikationer for indgående og udgående kabel før afslutning.
- Sørg for, at beskyttelsesanordninger er korrekt valgt og koordineret med systemet.
- Bekræft jording og bindingsarrangementer i overensstemmelse med den gældende elektriske standard.
- Efterse klemmer og forbindelser, før systemet tændes.
Opretholdelse
Vedligeholdelseskrav afhænger af applikationen og driftsmiljøet. Rutinemæssig inspektion kan omfatte kontrol af kabelforbindelser, beskyttelsesanordninger, kabinettets tilstand, tegn på overophedning, fugtindtrængning, korrosion og unormal elektrisk adfærd.
For udendørs udstyr bør miljøeksponering være særlig opmærksom. Støv, fugt, salt, temperaturændringer og ætsende atmosfærer kan påvirke elektrisk udstyr over tid. Forebyggende inspektion hjælper med at identificere potentielle problemer, før de bliver driftssvigt.
Hvorfor overveje Junray til distributionsudstyr?
Wenzhou Junray Electrical Co., Ltd. blev grundlagt i 2013 og fokuserer på højspændings- og lavspændingsforsyningsudstyr. Dens produktportefølje omfatter terminaldistributionssamlinger, lavspændingskoblingsudstyr, styreskabe, mellemspændingsudstyr, instrumenttransformatorer og andre elektriske produkter.
Ifølge producentens offentliggjorte oplysninger driver Junray et produktionsanlæg med cirka 50 dygtige medarbejdere og opretholder produktions- og testkapaciteter for sit elektriske udstyr. Virksomheden oplyser også, at dets produkter er fremstillet i overensstemmelse med relevante GB- og IEC-standarder og gennemgår inspektion før forsendelse.
Ved projektbaseret indkøb kan tilpasning være en vigtig overvejelse. Junray oplyser, at den understøtter OEM/ODM og tilpassede løsninger, der dækker dimensioner, funktioner, beskyttelseskrav og tekniske parametre. Dette kan hjælpe ingeniørentreprenører, distributører og projektkøbere med at tilpasse distributionsudstyr til specifikke applikationskrav.
Junray yder også teknisk support, der dækker løsningsdesign, installationsvejledning og eftersalgsassistance. Købere bør ikke desto mindre bekræfte den nøjagtige produktkonfiguration, gældende standarder, testomfang, leveringsplan og dokumentationskrav med producenten, før de afgiver en ordre.
Ofte stillede spørgsmål
Hvad er hovedformålet med et JP distributionsskab?
Et JP-distributionsskab bruges primært til lavspændingsterminalstrømfordeling. Det giver et organiseret kabinet til fordeling af elektrisk strøm til flere kredsløb og kan rumme passende beskyttelses-, måle- og kontrolkomponenter i henhold til projektets krav.
Hvor er et JP distributionsskab almindeligvis brugt?
Typiske applikationer omfatter boligprojekter, små ingeniørinstallationer og udendørs eldistribution i landdistrikterne. Den endelige anvendelse bør bestemmes i henhold til kabinettets elektriske klassificeringer, kabinetbeskyttelse, konfiguration og gældende standarder.
Kan et JP distributionsskab tilpasses?
Tilpasning kan være tilgængelig afhængigt af producenten og projektets krav. Junray oplyser, at deres lavspændingskoblingsprodukter kan tilpasses i dimensioner, funktioner og tekniske parametre. Købere bør angive detaljerede elektriske krav, når de anmoder om et tilbud.
Hvilke oplysninger skal jeg give, når jeg anmoder om et tilbud?
Nyttige oplysninger omfatter nominel spænding, nominel strøm, antal udgående kredsløb, påkrævede beskyttelsesenheder, installationsmiljø, krav til beskyttelse af indkapsling, skabsdimensioner, krav til indgående og udgående kabel, gældende standarder og eventuelle målings- eller overvågningsfunktioner.
Kræver skabet regelmæssig vedligeholdelse?
Ja. Elektrisk distributionsudstyr skal efterses med jævne mellemrum i henhold til dets anvendelse og producentens anbefalinger om vedligeholdelse. Inspektion kan omfatte terminaler, ledninger, beskyttelsesanordninger, kapslingstilstand, jordforbindelse, tegn på overophedning, korrosion og fugtindtrængning.
Konklusion
Et JP-distributionsskab kan give en struktureret og tilpasningsdygtig løsning til strømforsyning til lavspændingsterminaler, når dets elektriske klassificeringer, beskyttelsesfunktioner, kabinetkarakteristika og konfiguration er korrekt tilpasset applikationen. Til bolig-, land-, udendørs- og små ingeniørprojekter kan omhyggelig specifikation forbedre installationens praktiske og langsigtede systemstyring. Hvis du køber et JP distributionsskab til et kommende projekt,kontakt osfor at diskutere din spænding, strøm, kredsløb, kabinet, tilpasning og anvendelseskrav med Junrays elektriske udstyrsteam og anmode om en projektspecifik løsning.
