Med en fleksibel isoleret spolestruktur kan den let bøjes og vikles rundt om lederen under test, hvilket muliggør hurtig strømsampling uden behov for at afmontere eksisterende kredsløb eller afbryde strømmen (når den betjenes i overensstemmelse med lavspændingssikkerhedsprotokoller). Når den er parret med en dedikeret integrator, udsender den standardstrøm- eller spændingssignaler, hvilket giver mulighed for direkte forbindelse til enheder såsom energimålere, bølgeformsoptagere, onlineovervågningssystemer og PLC'er.
Sammenlignet med traditionelle stive strømtransformatorer er denne fleksible split-core transformer let, meget tilpasningsdygtig og omkostningseffektiv at installere. Det er særligt velegnet til scenarier, hvor traditionelle transformere ikke kan monteres - såsom uregelmæssigt formede samleskinner, kabler med stor diameter og begrænsede skabsrum - hvilket gør det til et foretrukket værktøj til industriel strømdistribution, elektrisk testning og vedligeholdelse af nye energikraftværker.
1. Fleksibel og bøjelig
Spolekroppen har en fleksibel isolerende kappe, der gør det muligt at bøje og vikle den frit omkring forskellige ledere - inklusive runde kabler, rektangulære samleskinner, uregelmæssige former og buslinjer med stor diameter. Det overvinder begrænsninger i installationsplads og lederform og løser installationsudfordringerne forbundet med traditionelle stive transformere.
2. Oplukkelig struktur
Den anvender et matchende åben-lukke design, hvilket eliminerer behovet for at skære kabler eller afmontere samleskinner. I lavspændingsscenarier kan certificerede elektrikere installere det, mens systemet er strømførende, hvilket forkorter eftermonteringstiderne betydeligt og undgår tab forårsaget af produktionsstop eller strømafbrydelser. Den er ideel til opgradering og eftermontering af aldrende strømdistributionssystemer.
3. Bredt måleområde
Den understøtter AC-strømmålinger fra titusinder af ampere til titusinder af ampere. Med fremragende linearitet og ingen risiko for magnetisk mætning af jernkerne giver den stabile målinger af strøm-frekvensstrøm, harmonisk strøm, transient pulsstrøm og lynstødstrøm, der opfylder de dobbelte krav til standardmåling og specialiseret test.
4. Matchende Integrator
Leveres som standard med et dedikeret integrationsmodul, der konverterer spolens differentielle udgangssignal til et standard 5A/1A strømsignal eller 0-5V/4-20mA spændingssignal. Den forbindes direkte til forskellige måleinstrumenter, overvågningssystemer og integrerede beskyttelsesenheder uden at kræve yderligere kalibrering.
5. Fremragende isoleringsevne
Spolen anvender en dobbeltlagsisoleringsproces, der tilbyder høj dielektrisk styrke og modstand mod høj spænding og fugtighed, hvilket gør den velegnet til indendørs industrielle energidistributionsmiljøer. Konnektoren har en præcisionsgrænseflade, der sikrer en stabil magnetisk kredsløbslukning, hvilket resulterer i nøjagtige og pålidelige måledata.
6. Let og bærbar
Den fleksible split-core transformer vejer væsentligt mindre end traditionelle transformere af samme klassificering. Den kan bæres og betjenes af en enkelt person, og installation på stedet kræver ingen tunge maskiner, hvilket drastisk reducerer arbejds- og tidsomkostninger.
Strømsystemer: Understationer, strømfordelingsrum (fejlregistrering, transientstrømdetektion, harmonisk analyse, linjeinspektion).
Industriel fremstilling: Online højstrømsovervågning til store motorer, transformere og ensrettere inden for metallurgi, kemisk behandling og minedrift.
Ny energi: PV-kraftværker, energilagringsstationer, AC-højstrømsopsamling til vindkraftnettilslutning og fejlstrømregistrering.
Eftermontering af strømfordeling: Eftermontering af strømovervågning på ældre koblingsudstyr og samleskinne-kanalsystemer uden strømafbrydelse; opgradering af energiledelsessystem.
Test og inspektion: Test af elektrisk udstyrs temperaturstigning, kortslutningstest, lynoverspændingstest og fabrikskalibrering.
Kommunal infrastruktur: Strømdistribution O&M og fejlfinding til jernbanetransit, datacentre og store kommercielle komplekser.
Før arbejdet påbegyndes, skal du kontrollere spændingsniveauet for kredsløbet, der skal måles. For højspændingsoperationer skal du nøje følge procedurerne for slukning og spændingsverifikation; lavspændingsspændingsspændingsarbejde skal udføres af certificerede elektrikere, der anvender korrekt isoleringsbeskyttelse.
Åbn spolestikket, vikl den fleksible spole helt rundt om lederen, der skal måles, og sørg for, at der ikke er snoninger eller overlapninger. Fastgør derefter konnektoren sikkert, og sørg for, at de matchende overflader passer perfekt sammen.
Tilslut spoleudgangsledningerne til de tilsvarende terminaler på integratoren i henhold til markeringerne, og vær opmærksom på korrekt polaritet (positiv/negativ).
Tilslut strømforsyningen til integratoren og forbind integratorens udgang til måleinstrumentet, dataindsamlingsterminalen eller andet udstyr. Efter at have verificeret, at alle ledninger er korrekte, skal du tænde for måleudstyret og bekræfte, at datavisningen er normal; installationen er derefter færdig.
Den fleksible split-core transformer er kun egnet til AC-strømmåling; den må ikke bruges til DC-konstantstrømdetektion.
Når du installerer spolen, skal du sikre dig, at overfladerne er rene og fri for snavs, og at spolen er helt låst på plads; undladelse af at gøre dette vil påvirke målenøjagtigheden.
Undlad at bøje eller knuse spolen for meget; undgå at ridse isoleringskappen med skarpe genstande for at forhindre isoleringsskader og tilhørende sikkerhedsrisici.
Den sekundære side af Rogowski-spolen giver en spændingsudgang; kortslutning er strengt forbudt. Forbind den medfølgende integrator i henhold til specifikationerne for at undgå skader forårsaget af forkert polaritet.

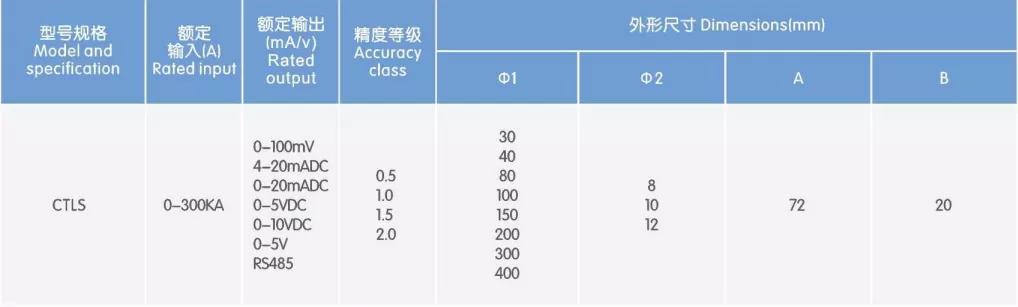

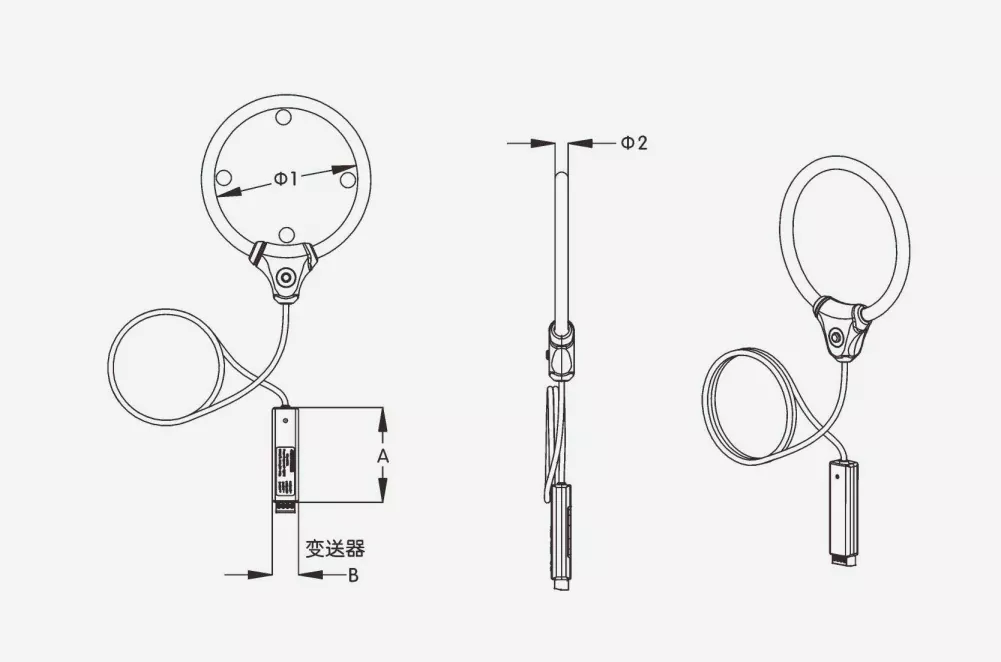

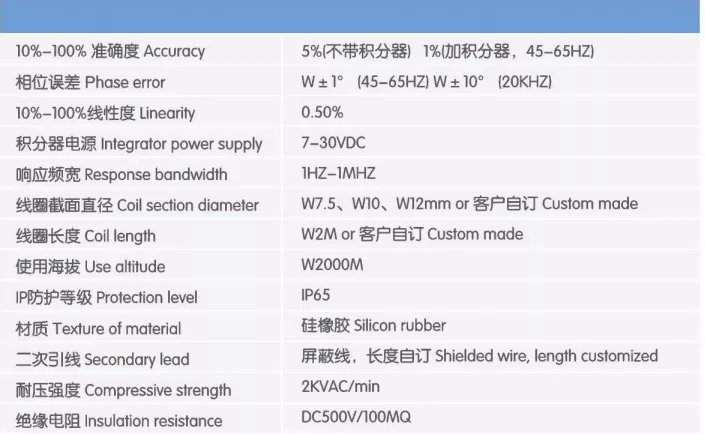

Fleksibel spolelegeme: Viklet med høj sejhed, flerstrenget emaljeret tråd og indkapslet i en flammehæmmende, fleksibel isoleringskappe; modstandsdygtig over for bøjning og ældning og kan tilpasses komplekse installationsvinkler.
Precision Mating Connector: Højstyrke ingeniørplasthus med en indbygget præcisionslåsemekanisme; sikrer en tæt pasform med lav magnetisk reluktans; har et praktisk push-to-lock design.
Dedikeret integratormodul: Bruger en signalbehandlingschip i industriel kvalitet, der tilbyder lav temperaturdrift og høj stabilitet; inkluderer et strømindikatorlys og tydeligt mærkede terminaler for at minimere ledningsfejl.
Forstærket kabeldesign: Forbindelseskabler mellem spolen og integratoren er forstærket mod bøjning og træk; modstandsdygtige over for spændinger og ældning, hvilket gør dem velegnede til komplekse ledningsmiljøer på stedet.
Q1: Hvad er forskellen mellem en Rogowski-spole og en standardstrømtransformer?
A: Standardstrømtransformatorer er afhængige af et magnetisk kredsløb med jernkerne og er tilbøjelige til magnetisk mætning; de har typisk en stiv, fast struktur, der kræver kredsløbsafbrydelse for installation. I modsætning hertil har Rogowski-spolen en hul, fleksibel struktur, der er immun over for magnetisk mætning, tilbyder et bredt måleområde og giver mulighed for åben-og-luk installation, hvilket gør den ideel til højstrømsapplikationer, eftermonteringsprojekter og specialiserede installationsscenarier.
Q2: Kan den fleksible split-core transformer bruges til energimåling?
A: Standard Klasse 0.5 produkter er velegnede til generelt energiforbrug og strømovervågning. Til højpræcisionsmåleapplikationer, der involverer handelsafregning, kan en Klasse 0.2 højpræcisionsversion tilpasses; angiv venligst dette krav på forhånd.
Q3: Kan det bruges i højspændingsanlæg? A: Ja, men du skal vælge en spole med en isoleringsværdi, der passer til systemets spændingsniveau; desuden skal installation og drift udføres af kvalificeret personale i nøje overensstemmelse med sikkerhedsbestemmelserne for højspændingsarbejde.
Q4: Kan spolen købes separat uden integratoren?
A: Ja, spoler eller integratorer kan købes individuelt; dog bedes du verificere kravene til grænseflade og signalkompatibilitet med dit eksisterende udstyr, før du afgiver en ordre. Specielt strømkvalitetstestprojekt til stemplingsværkstedet for en køretøjsproduktionsbase i Ningbo Hangzhou Bay New Area
Projektnavn: Inrush Current Detection og speciel strømkvalitetstest til stemplingsværkstedet for en lokalt mærke køretøjsproduktionsbase i Ningbo Hangzhou Bay New Area
Beliggenhed: Vehicle Manufacturing Industrial Park, Hangzhou Bay New Area, Ningbo City, Zhejiang-provinsen
Implementeringsdato: september 2024
Anvendte produkter: Trefaset fleksibelt Rogowski-spolesæt med splitkerne (farvekodet gul/grøn/rød; udstyret med dedikerede eksterne integratorer)
Prægeværkstedet er udstyret med fire store 2.000 tons mekaniske presser, der repræsenterer typiske kraftige impulsbelastninger. Hver hovedmotor har en mærkeeffekt på 250 kW, og spidsstrømmen under stemplingsslaget kan overstige seks gange mærkestrømmen. I begyndelsen af 2024 oplevede værkstedet hyppige problemer, herunder unormal temperaturstigning i lavspændingsskinnekanal, kontaktorablation i reaktive effektkompensationsskabe og fejlalarmer på nærliggende præcisionsdimensionelt inspektionsudstyr forårsaget af interferens. Ejeren bestilte et tredjeparts effekttestbureau til at udføre omfattende strømkvalitetstest på tværs af alle driftsforhold for nøjagtigt at fange indgangsstrømbølgeformer og harmoniske data, og derved levere de nødvendige data til at understøtte efterfølgende strategier til at reducere strømkvaliteten.
Komplekse impulsbelastningsforhold; traditionelle transformere, der ikke er i stand til at opfange transiente signaler
Konventionelle jernkernestrømtransformatorer lider af høj hysterese og smal målebåndbredde; de kan kun fange steady-state strøm-frekvensstrømme. De er ude af stand til nøjagtigt at fange stemplingsindgangsstrømbølgeformer på millisekundniveau eller præcist måle højordens harmoniske indhold, hvilket gør testdataene utilstrækkelige til grundårsagsanalyse af fejl.
Vanskeligheder ved at afbryde skinner med stort tværsnit; power-off test medfører massive produktionstab
Værkstedets hovedstrømledning består af rektangulære kobberskinner (specifikationer: 3×120×10 mm). Installation af traditionelle transformatorer af vinduestypen (gennemhullet) ville kræve afmontering af samleskinnerne og afbrydelse af elledningerne. Det blev anslået, at et 12-timers strømafbrydelse pr. produktionslinje ville resultere i direkte produktionstab på over en million RMB - et resultat fuldstændig uacceptabelt for ejeren.
Begrænset plads inde i skabet; installation af stift testudstyr er begrænset Inde i strømfordelingsskabe er afstanden mellem samleskinner snæver, og de omgivende afbrydere og klemrækker er tæt pakket. Stive, fastspændte strømtransformatorer er omfangsrige og kræver betydelig betjeningsplads, hvilket gør dem vanskelige at installere korrekt og komplicerer testinstallation.
Høje krav til multi-kanal synkron test; signalkonsistens er vanskelig at sikre.
Nøjagtig analyse af faseubalance og faseforskel kræver synkron optagelse af trefasestrømme. Traditionelle testprober af split-type lider ofte af betydelige variationer i viklingsparametre og høje integrationsfejl, hvilket fører til dårlig datasynkronisering på tværs af faser – faktorer, der direkte kompromitterer nøjagtigheden af analyseresultater af strømkvalitet.
For at imødekomme kravene til industrianlægget for "live-testning, bred kompatibilitet, høj præcision og bred båndbredde" anvender projektet et trefaset sæt fleksible Rogowski-spoler, der kan fastspændes, parret med en ekstern, dedikeret integrator. Denne opsætning udsender et standardsignal til en bærbar strømkvalitetsanalysator, hvilket muliggør kontinuerlig 72-timers test på tværs af alle driftsforhold.
Kerneløsningsdesign
Fleksibel fastspændingsstruktur: Spolerne er bøjelige og kan bøjes eller formes til at vikle direkte rundt om rektangulære samleskinner. Installation kan udføres på strømførende kredsløb efter standard sikkerhedsprocedurer, hvilket eliminerer behovet for at afmontere samleskinner eller afbryde strømmen.
Højpræcisions-split-type-integrator: Et eksternt integrationsmodul udfører præcise integrationsberegninger og konverterer spolens differentialesignal til et standardspændingssignal, der er direkte kompatibelt med inputgrænseflader på mainstream-strømkvalitetsanalysatorer.
Mulighed for måling af bredbåndsbredde: Det effektive målefrekvensområde dækker 5 Hz til 1 kHz, hvilket giver mulighed for nøjagtig indfangning af transiente overspændingsstrømme og harmoniske (2. til 25. orden), i fuld overensstemmelse med standarder for strømkvalitetstest.

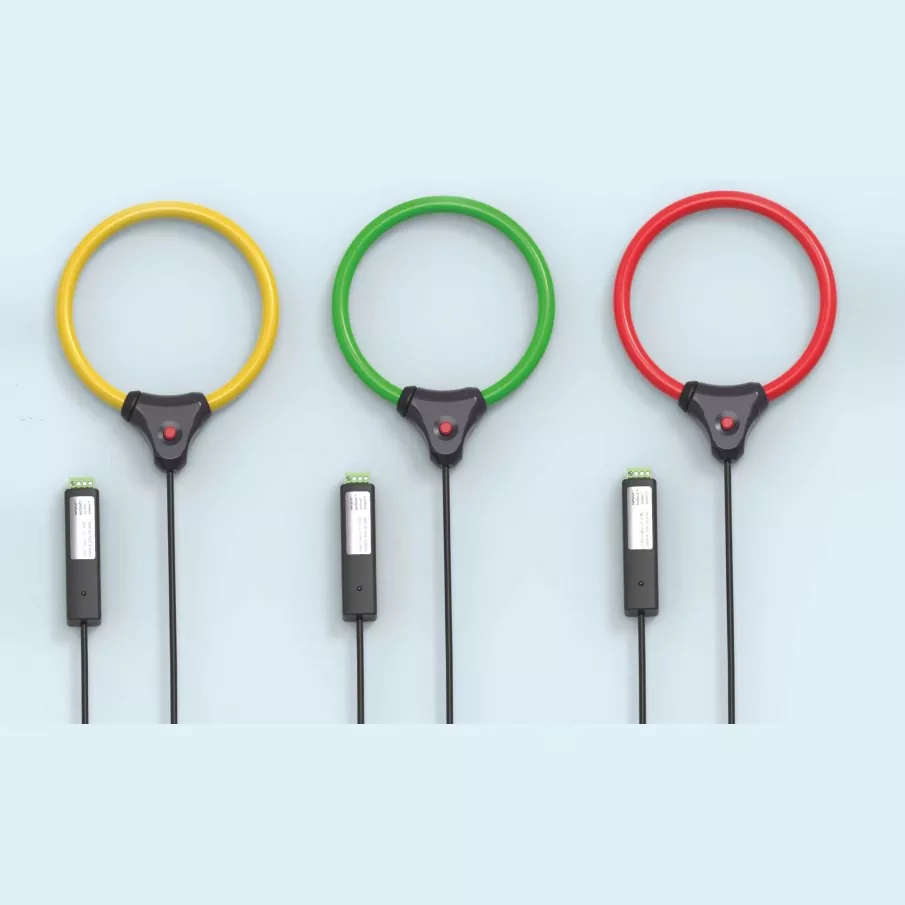

Farvekodet design: Gule, grønne og røde spoler svarer til de tre faser, hvilket minimerer ledningsfejl på stedet og væsentligt forbedrer både testeffektivitet og fasedatanøjagtighed.
Hurtig implementering uden nedetid; ingen indflydelse på normal produktion. De fleksible spoler har et snap-lock design, der gør det muligt at klemme dem direkte rundt om samleskinner. Certificerede elektrikere udfører installationen i henhold til lavspændings-strømforsyningsprotokoller, hvilket kræver ingen strømafbrydelser eller adskillelse af distributionskomponenter. Det tager kun 15 minutter at implementere et enkelt trefaset sæt, hvilket gør det muligt for værkstedets produktionslinje at fungere normalt under hele testen uden tab i output.
Fleksibel tilpasningsevne til uregelmæssigt formede ledere; nem installation i trange rum. Det fleksible spolehus tilpasser sig perfekt til konturerne af rektangulære kobberskinne, hvilket muliggør nem installation selv i trange skabe med høj komponenttæthed og begrænset arbejdsplads; dette løser grundlæggende industriens udfordring, hvor stive strømtransformatorer ikke passer til uregelmæssige ledere eller trange omgivelser.
Med en bred båndbredde og høj præcision tilbyder enheden - når den er parret med en dedikeret integrator - fremragende målelinearitet og flad frekvensrespons. Den fanger nøjagtigt spidsimpulsstrømme på millisekundniveau og komplette bølgeformer under stemplingsoperationer og måler præcist harmonisk indhold. Med en målefejl på ≤0,5 % opfylder den fuldt ud nøjagtighedskravene til professionel strømkvalitetstest.
Fremragende trefaset konsistens sikrer pålidelige synkrone testdata. Spolerne er fremstillet ved hjælp af en samlet viklingsproces, og integratorparametrene er nøje afstemt og kalibreret. Synkroniseringsfejlen mellem de tre faser er mindre end 1 ms, hvilket muliggør en præcis rekonstruktion af faseforskelle og strømubalance, hvilket sikrer den videnskabelige validitet og nøjagtighed af analyseresultater af strømkvalitet.
Bærbar og holdbar til gentagen brug på tværs af flere scenarier. Hele systemet er let og nemt at bære, med en robust åbnings-/lukkemekanisme designet til hyppig betjening. Den er ideel til brug af tredjeparts testbureauer på tværs af forskellige industrianlæg og kredsløbsspecifikationer. Dens høje genanvendelighed resulterer i en samlede ejerskabsomkostning, der er langt lavere end ved traditionelle testmetoder.
Fastlæggelse af årsagen til fejl: Gennem kontinuerlig 72-timers test under fulde driftsforhold fangede systemet nøjagtigt en spidsstrøm på 1860A (ca. 6,2 gange den nominelle værdi) under pressens stemplingsslag. Den identificerede også, at de 5. og 7. harmoniske niveauer overskred grænserne med henholdsvis 12 % og 8 %, hvorved de grundlæggende årsager til overophedning af samleskinne, ablation af kontaktorer og interferens med præcisionsudstyr blev klarlagt.
Understøttelse af implementeringen af effektive afbødningsløsninger: Baseret på de præcise testdata installerede klienten Active Power Filters (APF) og dynamiske reaktive effektkompensationsenheder. Efter eftermonteringen faldt den gennemsnitlige temperaturstigning på samleskinnerne med 12°C, fejlraten på grund af kontaktorablation faldt med 85 %, og interferensrelaterede fejlproblemer i præcisionstestudstyr blev fuldstændig løst.
Væsentlig reduktion af de samlede testomkostninger: Sammenlignet med traditionelle testmetoder, der kræver strømafbrydelser, undgik denne metode med live-test ca. 1,2 millioner RMB i tabt produktionskapacitet. Derudover blev arbejdsomkostningerne til test reduceret med 60 %, og testcyklussen blev forkortet fra... Testvarigheden blev reduceret fra tre dage til en halv dag, hvilket viser betydelige fordele i effektivitet og omkostningseffektivitet.
Værdien af udstyrets genanvendelighed blev fuldt ud realiseret; systemet blev efterfølgende implementeret til flere runder af strømkvalitetsinspektioner i anlæggets svejse- og slutmonteringsværksteder. Det gennemførte med succes test på 12 lokationer med en 100 % driftshastighed og konsekvent stabil målenøjagtighed, og etablerede sig som et kerne-standardværktøj til anlæggets O&M-inspektioner.
Den trefasede fleksible split-core Rogowski-spole med en ekstern integrator er et specialiseret kerneværktøj til industriel strømkvalitetstest, højstrømstransientdetektion og fejlfinding i strømfordeling. Det løser effektivt tre store smertepunkter forbundet med traditionelt testudstyr: Kravet om strømafbrydelser, dårlig tilpasningsevne og unøjagtige transiente målinger. Det opfylder de professionelle behov hos tredjeparts testbureauer for bærbart, genanvendeligt udstyr, samtidig med at det passer til de forskellige scenarier – lige fra ad-hoc test til online overvågning – som industrivirksomheder støder på. I sidste ende giver det præcise, pålidelige data til understøttelse af fejldiagnose, energieffektivitetsoptimering og strømkvalitetsstyring inden for strømdistributionssystemer.
