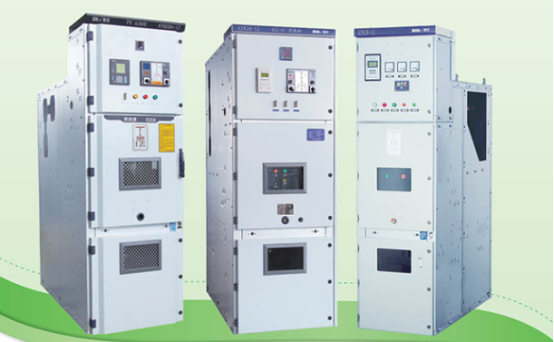

10kV centralt monteret udtrækkeligt koblingsudstyr, repræsenteret ved KYN28A-12, er blevet det almindelige valg inden for strømdistributionssystemer. Denne artikel analyserer den tekniske logik og ingeniørmæssige værdi af centralt monteret koblingsudstyr ud fra tre dimensioner: strukturelt design, sikkerhedslåsning og nøgleudvælgelsespunkter.
Den grundlæggende forskel mellem centralt monteret koblingsudstyr og traditionelt fast udstyr ligger i dets metalpanser, centralt monterede trolley og fire-rums uafhængige strukturelle design. Tager man KYN28A-12 som eksempel, er kabinettet strengt opdelt i fire uafhængige rum af metalskillevægge:
Udstyret med en vakuumafbrydervogn (almindelige modeller som VS1 og VD4), som kan skifte mellem arbejds-, test- og tilbagetrukne positioner. Kerneværdien af håndkærre-stil-designet ligger i dets evne til at tillade, at hele strømafbrydervognen kan flyttes ud, når et kredsløb kræver vedligeholdelse, uden at påvirke den normale drift af andre skabe og væsentligt reducere strømafbrydelsestiden. Interiøret er udstyret med et omfattende mekanisk sammenlåsningssystem, der sikrer driftssikkerhed fra et fysisk perspektiv.
Hovedskinnen bruger T2 kobberskinner, understøttet af isolatorer, og har et uafhængigt, lukket design. Isoleringen af samleskinnerummet er afgørende - i tilfælde af fejl på skinnesiden forhindrer metalskillevæggene effektivt spredning af lysbuer og højtemperaturgasser til andre rum, og undgår fase-til-fase kortslutninger og fejludvidelse. T2 kobberskinnernes høje ledningsevne sikrer også temperaturstigningskontrol under høje strømforhold.
Anvendes til installation af strømtransformatorer, nul-sekvens transformere, jordingskontakter, kabelterminaler, overspændingsafledere og andre komponenter. Kabelrummet byder på rigelig plads, hvilket letter konstruktionsledninger og efterfølgende vedligeholdelse og justeringer. Dette design er særligt praktisk til industrielle brugere og solcelleanlæg, der kræver hyppige ændringer af udgående kredsløb.
Dette rum rummer sekundære komponenter såsom mikroprocessorbaserede beskyttelsesanordninger, instrumenter, betjeningskontakter og klemrækker. Instrumentrummet er fuldstændig fysisk isoleret fra det primære mellemspændingsområde, hvilket fundamentalt eliminerer risikoen for elektrisk stød for vedligeholdelsespersonale, der arbejder på sekundærsiden. Dette er en af de vigtigste designfunktioner, der gør mellemspændingskoblingsudstyret mere sikkert end traditionelt fast udstyr.
Essensen af de fire uafhængige rum er fejlisolering - en fejl i ethvert rum vil ikke påvirke andre rum, hvilket minimerer virkningen af fejlen. For scenarier med høje kontinuerlige produktionskrav, såsom kemiske, metallurgiske og datacenterindustrier, er denne egenskab direkte relateret til produktionssikkerhed og økonomisk effektivitet.
Fejlbetjening af højspændingsanlæg kan føre til beskadigelse af udstyr, personskade og endda store strømafbrydelser. Derfor er "fem-forebyggende sammenlåsning" et obligatorisk sikkerhedskrav, der udtrykkeligt er fastsat i GB/T 3906 og DL/T 404 standarder. De såkaldte "fem forebyggelse" omfatter specifikt:
1. Forhindring af afbrydervognens drift under belastning – Når afbryderen er i lukket position, kan vognen ikke komme ind eller ud for at forhindre lysbue forårsaget af til- eller frakobling under belastning;
2. Forebyggelse af utilsigtet åbning og lukning af afbrydere – Gennem betjeningsadgangskontrol og mekanisk aflåsning forhindres uautoriseret personale i at betjene afbryderen ved et uheld;
3. Forhindring af lukning af jordingskontakten, mens den er spændt - Jordingskontakten kan ikke betjenes, når afbryderen ikke er åben, og vognen ikke er blevet returneret til testpositionen;
4. Forhindring af strømforsyning af jordingskontakten, mens den er lukket – Når jordingskontakten er i lukket position, kan afbrydervognen ikke skubbes til arbejdsposition for at forhindre lukning af afbryderen med jordforbindelsen tilsluttet;
5. Forhindring af utilsigtet adgang til strømførende rum – Skabslågen er låst med strømførende dele, og skabslågen kan ikke åbnes, når udstyret er strømførende.
Centraliseret koblingsudstyr bruger typisk et skema med mekanisk kobling som den primære metode og elektrisk kobling som en sekundær metode. Mekanisk sammenlåsning giver høj pålidelighed og er upåvirket af strømsvigt, hvilket tjener som grundlaget for de fem sikre funktioner. Elektrisk sammenlåsning bruges på den anden side til at opnå mere kompleks logisk kontrol, såsom forbindelsen mellem vognen og jordingskontakten, og sammenkoblingen med beskyttelsessignaler på øverste niveau. Kombinationen af begge danner en komplet sikkerhedsforsvarslinje fra operationskilden til slutningen af udførelsen.
At vælge et mellemspændingsanlæg er ikke blot et spørgsmål om at samle parametre op, men kræver systemkonfiguration baseret på faktiske driftsforhold. Følgende punkter fortjener særlig opmærksomhed:
Vakuumafbrydere er kernekomponenten i mellemspændingsanlæg. VS1 og VD4 er i øjeblikket de to mest udbredte modeller. VS1 er den almindelige model i Kina, der tilbyder høj omkostningseffektivitet og rigeligt med reservedele; VD4 er en klassisk ABB-model med overlegen mekanisk levetid og brudydelse, velegnet til applikationer med hyppig drift og høje krav til pålidelighed. Valget bør baseres på en omfattende vurdering af den nominelle kortslutningsbrudstrøm (almindeligvis 25kA, 31,5kA, 40kA) og driftsfrekvens.
Transformationsforholdet og nøjagtighedsklassen for strømtransformatorer og nul-sekvens strømtransformatorer bør vælges med rimelighed baseret på den faktiske driftsstrøm og beskyttelseskrav. Målekredsløb kræver typisk en 0,2S-klasse, mens beskyttelseskredsløb kan bruge en 0,5- eller 10P-klasse. Konfigurationen af nul-sekvens strømtransformatoren afhænger af, om systemet kræver en lavstrøm jordingsfejl lokaliseringsfunktion.
En jordforbindelsesmodel med passende kortslutningskapacitet skal konfigureres. For fotovoltaiske nettilsluttede kredsløb, hvor omvendt strømforsyning kan forekomme, er jordingskontaktens nominelle kortslutningsstrøm særlig kritisk - den bestemmer, om jordingskontakten kan lukke sikkert uden svejsning i tilfælde af utilsigtet strømforsyning.
En mikroprocessor-baseret integreret beskyttelsesenhed er standard, der giver overstrøm, øjeblikkelig udløsning, nul-sekvens, overspænding og underspændingsbeskyttelse. For nye energinettilsluttede scenarier bør specielle funktioner såsom anti-ø-beskyttelse og omvendt effektbeskyttelse også overvejes. Kommunikationsprotokollen for beskyttelsesenheden skal være kompatibel med det øverste niveau overvågningssystem.
Standard mellemspændingskoblingsudstyr er velegnet til generelle miljøer med højder på ikke over 1000 meter og omgivende temperaturer fra -10 ℃ til +40 ℃. For områder i høj højde (f.eks. over 3000 meter), fugtige tropiske områder, stærkt forurenede områder eller områder med lav temperatur, skal passende specielle konfigurationer, såsom højhøjde eller fugtige tropiske typer, vælges for at sikre udstyrets isoleringsydelse og driftsstabilitet under ekstreme forhold.
Mellemspændingskoblingsudstyr tilbyder fleksible skabskonfigurationer og kan frit kombineres i henhold til strømfordelingsskemaet. Almindelige skabstyper omfatter indgående ledningsskabe, udgående ledningsskabe, PT-skabe, måleskabe, sektionsskabe, isolationsskabe, bindeskabe, motorskabe og stationstransformerskabe. Et typisk 10kV distributionsrum består normalt af indgående ledningsskabe, PT-skabe, måleskabe, flere udgående ledningsskabe og bindeskabe, der danner et enkelt samleskinne-sektions- eller enkelt samleskinnetilslutningsskema.
Fra et applikationsperspektiv er mellemspændingskoblingsudstyr blevet meget brugt i:
Understation 10kV strømdistributionssystemer: tjener som kerneknudepunkter for bystrømsnet og industriel strømforsyning;
Fabriksværkstedsstrømfordeling: leverer pålidelig strømforsyning til produktionslinjer, luftkompressorer, vandpumper og andre belastninger;
Kemiske og farmaceutiske industrier: kræver kontinuerlig produktion og ekstremt følsomme over for strømforsyningens pålidelighed og sikkerhed;
Metallurgiske virksomheder: oplever højstrøms- og stødbelastninger, der kræver høj udstyrsbrudkapacitet;
Bygningsstrømfordeling: hovedstrømfordelingsrum i højhuse og kommercielle komplekser;
Mellemspændingsmotorstyring og -beskyttelse: direkte eller blød startstyring af store vandpumper, ventilatorer og kompressorer;
Ny tilslutning til energinet: 10kV tilslutningsanlæg til distribuerede solcelle- og energilagerkraftværker.
Intelligentisering, miniaturisering og miljøbeskyttelse Den teknologiske udvikling af mellemspændingskoblingsudstyr er ikke stoppet. Industrien udvikler sig i øjeblikket i tre retninger:
Intelligentisering. Integrationen af sensorer såsom online temperaturovervågning, detektering af delvis udladning og overvågning af kredsløbsafbryderens mekaniske karakteristika transformerer mellemspændingskoblingsudstyr fra "periodisk vedligeholdelse" til "tilstandsbaseret vedligeholdelse." Miniaturisering. Ved at optimere isoleringsstrukturen og anvende sammensatte isoleringsmaterialer, falder kabinetstørrelsen gradvist, hvilket er væsentligt for bystationer og datacentre, hvor jordressourcerne er knappe.
Miljøvenlighed. SF6-gas er meget udbredt i gasisolerede koblingsanlæg (GIS) på grund af dens fremragende isoleringsegenskaber, men dens globale opvarmningspotentiale (GWP) er 23.500 gange så stor som CO2. Med stadig mere stringente miljøpolitikker bliver SF6-frit miljøvenligt koblingsudstyr et varmt forskningsemne i industrien, hvor luftisolering, vakuumisolering og tørluftisoleringsteknologier udvikler sig sideløbende.
Den grundlæggende årsag til, at mellemspændingskoblingsudstyr dominerer 10kV-strømfordelingsfeltet, er den høje grad af matchning mellem dets strukturelle design og tekniske krav - fire uafhængige rum opnår fejlisolering, den håndkærre-type struktur sikrer bekvem betjening og vedligeholdelse, og fem-sikre sammenlåsninger styrker sikkerhedsgrundlaget. Med uddybningen af konstruktionen af nye strømsystemer vil mellemspændingskoblingsudstyr bevare sin mainstream-position i en betydelig periode og fortsætte med at udvikle sig mod intelligens, miniaturisering og miljøvenlighed. For udstyrsproducenter er det afgørende at forstå den tekniske logik i mellemspændingskoblingsudstyr og at forstå industriens udviklingstendenser for at opretholde en proaktiv holdning i produktudvikling og markedskonkurrence.
Junray elektriskhar længe fokuseret på forskning og udvikling og fremstilling af høj- og lavspændingsanlæg. Dens KYN28A-12-serie af mellemspændingskoblingsudstyr dækker et komplet udvalg af strømstyrker fra 630A til 4000A og en fuld brydekapacitet fra 25kA til 40kA, understøtter tilpassede konfigurationer og kan tilpasses bredt til forskellige scenarier såsom elnet, industri og ny energi.
