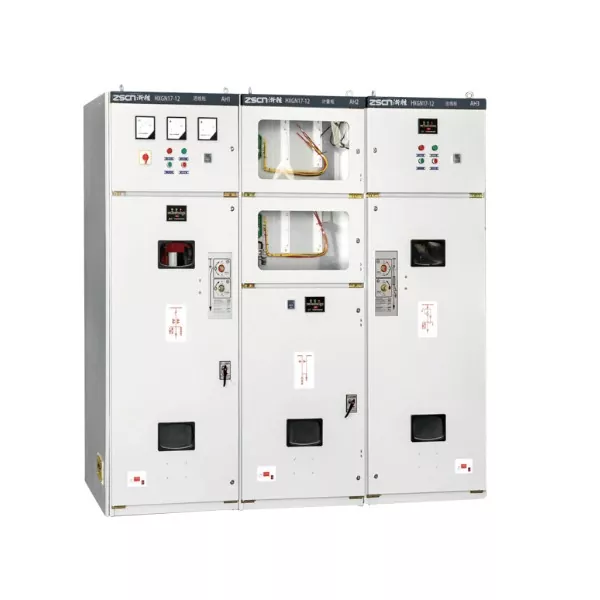

HXGN17-12 Metal-indkapslet ring hovedenhed

I mange små 10kV-ringnetværksdistributionsscenarier er pålideligheden af ​​udstyr ekstremt krævende. Imidlertid er ydelsen af ​​almindelige HXGN-ringnetværksskabe utilstrækkelig, og deres driftsstabilitet er dårlig, hvilket gør det vanskeligt at opfylde strømforsyningskravene i sådanne scenarier. I nogle tilfælde skal ringnetværksskabe installeres i understationer af bokstype. Almindelige ringnetværksskabe er for store i størrelse og har dårlig tilpasningsevne, hvilket gør det umuligt at være fleksibelt installeret. HXGN17-12 metalomsluttet ringhovedenhed adresserer præcist dette smertepunkt. Baseret på den almindelige HXGN er den blevet omfattende opgraderet under hensyntagen til pålidelighed, kompaktitet og tilpasningsevne og er blevet en eksklusiv opgraderet løsning til high-end lille 10kV ringnetværksdistribution.

Tre store opgraderinger

HXGN17-12 metalindkapslede ringhovedenhed er en opgraderet version af den almindelige HXGN. Hver fordel er optimeret til at opfylde kernekravene til strømdistribution i lille ringnetværk.

Forbedret struktur, mere stabil og pålidelig drift: Ved at vedtage en forbedret kassestruktur sammenlignet med det almindelige HXGN-ringnetværksskab, er det strukturelle design mere rimeligt, det interne komponentlayout er optimeret, hvilket reducerer operationelle risici, fejlraten er væsentligt reduceret, ingen hyppig vedligeholdelse er påkrævet, perfekt tilpasning til højpålidelighedskravene for langsigtede ringnetværk og scenarier stkV-kapabel drift. sikre kontinuerlig strømforsyning.

SF6 belastningskontakt, overlegen lysbueslukningsydelse: Udstyret med en moden SF6 belastningskontakt, der bruger SF6-gas som isolering og lysbueslukningsmiddel, overgår lysbueslukningsevnen langt den for almindelige vakuumafbrydere, med hurtig brydehastighed, lille lysbueenergi, den mere pålidelige kontaktring erosion, 1 bedre behov for mindre kontaktring, 0 netværksdistribution, og har også karakteristikken af langsigtet vedligeholdelsesfri, hvilket reducerer de senere drifts- og vedligeholdelsesomkostninger.

Fem-forebyggende interlock-beskyttelse, sikrere drift: Udstyret med en dedikeret fem-forebyggende interlock-enhed, strengt efter "fem-forebyggende" sikkerhedskravene, fuldstændigt forhindrer fejlfunktioner såsom lastdrift, utilsigtet kontakt med strømførende dele osv., sikrer ikke kun den personlige sikkerhed for vedligeholdelsespersonalet, men undgår også udstyrsfejl og strømafbrydelser forårsaget af bygningsfejl 0-v bygningsfejl. barriere.

Tekniske specifikationer

Anvendelsesscenarier dækker forskellige high-end små 10kV ringnetværks strømdistributionssystemer.

Med høj pålidelighed, kompakt størrelse og bred tilpasningsevne er HXGN17-12 metalindkapslede ringhovedenhed meget udbredt i forskellige småskala 10kV ringnetværksstrømdistributionsscenarier med høje krav til pålidelighed. Den kan også monteres fleksibelt i understationer af bokstypen og har ekstrem stærk tilpasningsevne. I energidistributionsscenarier i boligområder er den velegnet til 10kV ringnetværksstrømdistribution i boligområder med høje krav til pålidelighed, hvilket sikrer stabil elforsyning til beboerne. I små fabriksscenarier er den velegnet til 10kV ringnetværksstrømdistribution i små fabrikker, der opfylder de stabile strømforsyningskrav til produktion. I små understationsscenarier er den velegnet til 10kV ringnetværksstrømfordeling af små 10kV understationer med stabil drift og bekvem vedligeholdelse. I scenarier for små infrastrukturprojekter er den velegnet til 10kV ringnetværksstrømdistribution af små infrastrukturprojekter, idet den er holdbar, pålidelig og meget tilpasningsdygtig.

Kvalitetssikring

Junray Electrical, som en professionel producent, leverandør og fabrik i Kina, følger strengt den nationale standard for HXGN17-12 Ring Main Unit. Hver HXGN17-12 metalomsluttet ringhovedenhed gennemgår strenge strukturelle tests, modstår spændingstest og interlock test for at sikre stabil og sikker drift og garantere kvalitet. Vi tilbyder enhedstilpasning og funktionstilpasning. Baseret på kundens lille 10kV ring netværk distributionsplan, kan vi skræddersy et eksklusivt kabinet til perfekt at opfylde de faktiske behov. Uanset om det er til projektbud eller ingeniøraccept, kan det med succes bestå. Processen er moden og holdbar, hvilket gør indkøb mere bekvemt og mere betryggende.

Projektoversigt

Dette projekt involverer opgradering og renovering af 10kV strømdistributionssystemet for en klynge af små og mellemstore virksomheder (SMV'er) i en industripark. Parken omfatter flere standardfabriksbygninger, R&D-værksteder og tilhørende forsyningsbelastninger; den elektriske belastning er spredt over adskillige grenkredsløb, hvilket nødvendiggør en multi-segment ringnetværks strømforsyningskonfiguration. Det eksisterende aldrende koblingsudstyr led af isolationsforringelse, rudimentært strukturelt design, mangel på pålidelige "fem-forebyggende" sammenlåsningsmekanismer og en manglende evne til at lette fleksibel ring-netværksforbindelse. Disse problemer resulterede i omfattende strømafbrydelser under vedligeholdelse og lav forsyningssikkerhed, hvilket i høj grad påvirkede virksomhedernes normale produktionsdrift.

Projektet indebærer udskiftning af alle højspændingsfordelingsanlæg med HXGN17-12 indendørs metalindkapslede ringhovedenheder (RMU'er). Disse enheder vil håndtere 10kV indgående ledninger, sektionssammenkobling, belastningsforgrening og terminalforsyning til bokstype understationer. Denne opsætning etablerer en pålidelig distributionsnetværksstruktur med flere segmenter og sammenkoblinger og opfylder derved parkens krav til kapacitetsudvidelse, vedligeholdelsesisolering og non-stop strømoverførsel.

Problemer før renovering

Væsentlige sikkerhedsrisici forbundet med aldrende koblingsudstyr: Ældre kabinetter af fast type manglede omfattende "fem-forebyggende" sammenlåsninger, hvilket gør dem tilbøjelige til driftsfejl; Nedbrydning af isolering og støvophobning førte til sporing og overslag, hvilket forårsagede snubler under tordenvejr.

Manglende evne til at levere fleksibel ringnetværksstrømforsyning: Eksisterende udstyr manglede pålidelige sammenkoblings- og sektionsfunktioner; fejl nødvendiggjorde en total nedlukning af ledningen, hvilket resulterede i betydelige produktionstab for parkens virksomheder.

Vanskeligheder ved kredsløbsudvidelse: Den faste struktur af de gamle skabe forhindrede tilføjelsen af ​​nye filialkredsløb, idet de ikke kunne imødekomme de øgede strømbehov fra nye virksomheder, der kom ind i parken.

Besværlig vedligeholdelse og drift: Manglen på uafhængige funktionelle rum betød, at vedligeholdelse krævede storstilede strømafbrydelser, hvilket resulterede i høje operationelle risici og lav nødreparationseffektivitet.

Lav beskyttelsesgrad: På grund af det komplekse miljø og høje støvniveauer omkring fabriksbygningerne, tilbød standardskabene dårlig støv- og fugtmodstand, hvilket førte til en høj fejlrate på udstyr.

Udstyrskonfigurationsplan

For at imødekomme industriparkens distributionskarakteristika – specifikt behovet for flere filialer, sammenkobling af ringnetværk og hyppig kapacitetsudvidelse – vedtager projektet HXGN17-12 boks-type metalindkapslede ringhovedenheder (RMU'er) til mellemspændingsdistributionssystemet. Disse enheder anvender et vakuumbelastningsbruds-afbryderdesign, der giver pålidelige ringnetværks-, sektionsopdelings- og terminalbeskyttelsesfunktioner. Nøgleudstyrsspecifikationer

Model: HXGN17-12 Indendørs Medium-Voltage Metal-Enclosed Ring Main Unit (RMU)

Nominel spænding: 12kV (velegnet til 10kV distributionsnetværk)

Mærkestrøm: 630A

Brydeelement: Vakuumbelastningsafbryder kombineret med strømbegrænsende sikring

Skabsstruktur: Metalindkapslet; uafhængige samleskinne og kabelrum; indbygget trykaflastningskanal

Beskyttelsesklasse: IP4X (støvtæt og fugtbestandig; velegnet til komplekse industrielle miljøer)

Sikkerhedsfunktioner: Omfattende "Five-Prevention" mekaniske/elektriske interlocks, live-line indikation, fejlindikation og jordforbindelseslåse

Driftstilstande: Understøtter ringnetværksforbindelse, sektionsdelt strømforsyning, terminaldistribution og dobbeltstrømsbackup

Konstruktion og anvendelses højdepunkter

Stærk ringnetværkskapacitet og fleksibel strømforsyning: Giver mulighed for fleksibel konfiguration af multi-sektion "daisy-chain" (hånd i hånd) netværk; fejl i en enkelt sektion kan isoleres og strømmen omdirigeres, hvilket minimerer omfanget af strømafbrydelser betydeligt.

Stabil vakuumbueslukningsydelse: Anvender vakuumbelastningsafbrydere, der tilbyder stærke lysbueslukningsevner, ikke-brændbarhed og vedligeholdelsesfri drift; eliminerer risikoen for gaslækage forbundet med SF6-koblingsudstyr, hvilket sikrer miljøsikkerhed.

Holdbar struktur velegnet til industrielle miljøer: Fuldt lukket metalskab med høj beskyttelsesklassificering; modstår effektivt fabriksstøv og udsving i temperatur og luftfugtighed, hvilket sikrer langsigtet isoleringsstabilitet.

Praktisk kapacitetsudvidelse: Skabe kan fleksibelt sammenføjes side om side; fremtidige belastningsstigninger inden for industriparken kan imødekommes gennem direkte udvidelse uden at kræve et komplet systemeftersyn.

Omfattende "Fem-forebyggende" sikkerhedslåse: Eliminerer fuldstændigt kritiske elektriske ulykker såsom skift under belastning, åbning af døre under strøm eller utilsigtet jordforbindelse, hvilket sikrer høj sikkerhed under drift og vedligeholdelse.

Operationel præstation

Betydeligt forbedret strømforsyningspålidelighed: Muliggør sektionsisolering og fejlomdirigering; vedligeholdelse eller fejl kræver ikke længere en total ledningsnedlukning, hvilket sikrer kontinuerlig produktion for virksomheder i parken.

Stabil, fejlfri drift: Vakuumbueslukning kombineret med en fuldt forseglet struktur forhindrer krybning, overslag og fugtrelaterede fejl, hvilket resulterer i nul unormale ture i løbet af året.

Præcis og pålidelig fejlafhjælpning: Kombineret sikrings- og belastningsafbryderbeskyttelse sikrer hurtig udbedring af kortslutningsfejl i transformere og stikledninger, hvilket sikrer downstream-udstyr.

Sikker og bekvem O&M: Har omfattende "Fem-forebyggende" funktioner og et klart strukturelt layout; fejlplaceringer er let at identificere, hvilket øger vedligeholdelseseffektiviteten markant og reducerer operationelle risici drastisk. Opfylder langsigtede behov for kapacitetsudvidelse: Skabet har en struktur, der kan udvides, der imødekommer fremtidig erhvervsattraktion og belastningsvækst i industriparken, med rigelig kapacitet reserveret til strømdistribution.

Sagsoversigt

HXGN17-12 er en vakuum-type ring-hovedenhed (RMU) designet specielt til industriparker, industriklynger, fabrikkens strømfordelingsrum og opgraderinger af bydistributionsnetværk. I modsætning til XGN15-12 (som bruger SF6-gasisolering), anvender denne model vakuumbueslukning, eliminerer risici for gaslækage og er miljøvenlig og vedligeholdelsesfri. Sammenlignet med KYN28-seriens metalbeklædte koblingsudstyr, tilbyder det lavere omkostninger, et mindre fodaftryk og overlegen tilpasningsevne til ringnetværkskonfigurationer, hvilket gør det til det optimale, omkostningseffektive valg til højpålidelige ringnetværksdistributionssystemer, der kræver flere kredsløb og sektionsfunktioner i industrizoner.
