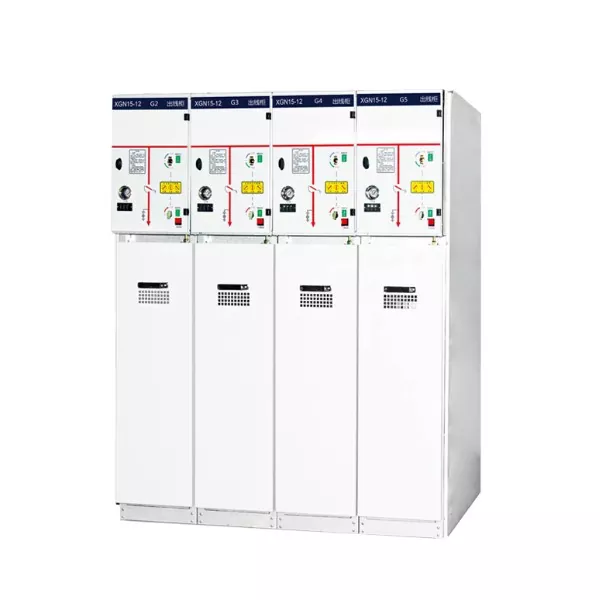

XGN15-12 gasisoleret ringhovedafbryder

I mange boligområder, små fabrikker og små transformerstationer er pladsen til fordelingsrummene yderst begrænset. Almindelige ringnetværksskabe er for store i størrelse, og deres installation vil også presse pladsen til andet udstyr, hvilket gør det umuligt at installere korrekt. Desuden er den ekstraherbare ringhovedenhed dyr og har ekstremt lav omkostningsydelse til små ringnetværksdistributionsscenarier, hvilket resulterer i omkostningsspild. XGN15-12 gasisolerede ringhovedkoblingsudstyr er specielt designet til dette ultra-lille 10kV ringnetværksdistributionsscenarie. Med sit ultrafyldte design, pålidelige ydeevne og overkommelige pris, løser den præcist de centrale smertepunkter "ikke nok plads og høje omkostninger", hvilket gør det muligt for ultrasmå distributionsrum at opnå stabil og sikker ringnetværksdistribution.

Tekniske specifikationer

Produktets kernefordele

XGN15-12 gasisolerede ringhovedkoblingsudstyr kombinerer kompaktitet, pålidelighed og økonomi, hvor hvert aspekt effektivt løser praktiske problemer.

Udstyret med SF6-belastningsafbrydere fungerer den mere stabilt og pålideligt: ​​Kernen bruger SF6-belastningsafbrydere, hvor SF6-gas tjener som isolerings- og lysbueslukningsmedium. Bueslukningsevnen overstiger almindelige vakuumafbrydere, og isoleringsevnen er fremragende. Under drift er fejlraten ekstremt lav og kræver ingen hyppig vedligeholdelse. Den passer perfekt til 10kV-ringnetværksdistributionsscenariet og har også en 20-års vedligeholdelsesfri karakteristik, hvilket reducerer de senere vedligeholdelsesomkostninger betydeligt og gør det lettere for købere at bruge.

Ultrakompakt design, der reducerer fodaftrykket med 30 %: Ved at vedtage en boks-type fast ring netværksstruktur er designet blevet optimeret for at gøre kabinettet så kompakt som muligt. Volumenet er 30 % mindre end det almindelige XGN66 ringnetværksskab. Strukturen er kompakt uden at ofre ydeevnen. Selv i et ultralille distributionsrum med begrænset plads kan det nemt placeres uden behov for en ændring af fordelingsrummet, hvilket sparer gulvplads betydeligt og løser kerneproblemet med "ikke at have plads nok" til almindelige ringnetværksskabe.

Ringnetværksspecifik struktur, stabil strømforsyning uden afbrydelse: Ved hjælp af en professionel ringnetværksstruktur passer den perfekt til 10kV ringnetværksdistributionssystemet. Det kan opnå tovejs strømforsyning. Når et kredsløb svigter, kan det automatisk skifte til et andet kredsløb, hvilket effektivt undgår strømafbrydelser og sikrer normal strømforsyning i scenarier som boligområder og små fabrikker. Det er særligt velegnet til små scenarier med grundlæggende krav til strømkontinuitet.

Højt omkostningseffektivt valg, omkostninger direkte reduceret med 50%: Sammenlignet med KYN28-koblingsskabet, er prisen direkte reduceret med 50%. Det eliminerer redundante funktioner og fokuserer på kernekravene til distribution af små ringnetværk. Uden at bruge en stor mængde penge på komplekst udstyr, kan det opnå en stabil og pålidelig ringnetværksdistributionsløsning til en lavere pris, hvilket reducerer indkøbsbudgettet betydeligt og forbedrer projektets omkostningseffektivitet.

Professionel kvalitetsgaranti

Junray Electrical har som professionel producent, leverandør og fabrik i Kina været dybt engageret i forskning og produktion af distributionsudstyr i mange år. Det følger strengt internationale og indenlandske standarder såsom IEC 62271-200 og GB/T 3906. Hvert XGN15-12 gasisoleret ringhovedafbryderudstyr har gennemgået strenge spændingsudholdenheds- og isolationstests, hvilket sikrer høj kvalitet. Vi anvender standardiseret enhedsdesign, og kabinettet er præcist fremstillet af højkvalitets stålplader. Den har høj mekanisk styrke, med et beskyttelsesniveau på IP3X, som effektivt kan forhindre støv i at trænge ind og beskytte de interne højspændingskomponenter. Den er udstyret med mekaniske fem-forebyggende spærreanordninger for at forhindre fejlbetjening og sikre vedligeholdelsespersonalets sikkerhed. Den interne brug af præfabrikerede silikonegummiisolerede kabelterminaler gør installationen bekvem, og under vedligeholdelse kan de hurtigt adskilles og restaureres, yderligere tilpasset brugskravene i små scenarier.

Universel scenetilpasning

XGN15-12 gasisolerede ringhovedkoblingsudstyr er bredt kompatibelt med forskellige ultrasmå 10kV ringnetværksdistributionsscenarier, der præcist matcher strømkravene i forskellige scenarier uden behov for yderligere modifikationer og kan tages direkte i brug.

For distributionsscenarier i boligområder er den kompatibel med de ultrasmå distributionsrum i boligområder til 10kV ringnetdistribution, med lille størrelse og ingen besættelse, hvilket sikrer stabil elforsyning til beboerne;

For små fabrikker er det kompatibelt med 10kV ringnetværksdistribution til små fabrikker, med stabile belastninger og lave fejlfrekvenser, der opfylder fabrikkens strømkrav til produktion, samtidig med at du sparer pladsen i distributionsrummet;

For små understationer er den kompatibel med de ultra-små strømforsyningskrav, som små 10 kV understationer har, med stabil ringnetværksstrømforsyning og reducerede drifts- og vedligeholdelsesomkostninger;

Til scenarier med små infrastrukturprojekter er den kompatibel med 10kV-ringnetværksdistribution til små infrastrukturprojekter, med praktisk installation, holdbar og langtidsholdbar, hvilket sikrer gnidningsfri fremdrift af infrastrukturprojekter.

Med hensyn til os

Junray Electrical har et komplet R&D-, produktions- og kvalitetsinspektionssystem. Kernekomponenterne er udvalgt fra mærker af høj kvalitet. Hvert XGN15-12 gasisoleret ringhovedafbryderanlæg gennemgår strenge tests, før de forlader fabrikken, hvilket sikrer, at ydeevnen opfylder standarderne og problemfrit kan bestå projektets accept. Dette produkt er specielt tilpasset til ultrasmå scenarier, med en mindre størrelse og højere omkostningseffektivitet. Det er mere velegnet til ultrasmå distributionsrum sammenlignet med lignende produkter. Vi leverer omfattende vejledning om valg før salg og eftersalgsvedligeholdelse. Vi kan tilbyde personlige tilpasningsforslag baseret på de faktiske behov i kundens scenarie, og også give professionel installations- og idriftsættelsesvejledning, hvilket gør købsprocessen mere bekymringsfri og brugen mere betryggende, og hjælper kunderne med at reducere omkostningerne og forbedre distributionseffektiviteten.

Øjeblikkeligt køb

For de ultra-små 10kV-ringnetværksdistributionsscenarier løser valg af det rigtige udstyr ikke kun problemet med "ikke at have plads nok", men sparer også omkostninger og sikrer stabil strømforsyning. Valget af Junray Electrical garanterer kvalitet, tilbyder mere overkommelige priser og giver mere præcis kompatibilitet, der perfekt adresserer smertepunkterne ved almindelige ringnetværksskabe, der er store i størrelse og har høje omkostninger. Tøv ikke. Kontakt os med det samme for at sikre dig dette topvalg til strømdistributionsudstyr med ultrasmå ringnetværk. Dette vil muliggøre en stabil, sikker og effektiv ringnetværksstrømforsyning i et ultralille kraftrum, hvilket reducerer indkøbs- og driftsomkostningerne markant!

Kommercielt projekt i Dhaka, Bangladesh

Projektoversigt

·Projektnavn: Power Distribution Project for et kommercielt center i Dhaka

·Placering: Dhaka, Bangladesh

· Afslutningsdato: februar 2026

· Projektskala: 10kV distributionsstation til et kommercielt center; samlet kapacitet på 8000kVA

Brugte produkter

·Model: XGN15-12 Ring Main Unit (RMU)

·Antal: 12 enheder

· Konfiguration: Husholdningskomponenter af høj kvalitet; CE certificeret

·Certificering: CE-certificeret

·Særlige krav: Velegnet til miljøer med høj temperatur og høj luftfugtighed; korrosionsbestandig

Løsning

Dhaka, Bangladesh, oplever et tropisk klima præget af høje temperaturer og luftfugtighed, og kunden havde et begrænset budget. Vi leverede en tilpasset XGN15-12-løsning:

1. Tilpasning til tropiske miljøer

· Indkapslingerne har en korrosionsbestandig pulverlakeret finish med et dobbeltlags belægningssystem til at modstå høj varme og fugtighed.

·Alle interne metalkomponenter er galvaniserede for at forhindre rust og korrosion.

· Udstyret med anti-kondensvarmere og temperaturkontrollerede ventilatorer for at forhindre kondens i det fugtige miljø.

· Alle komponenter er klassificeret med bred temperatur for at sikre pålidelig drift under høje varmeforhold.

2. Omkostningseffektiv løsning

· Bruger højkvalitets indenlandske mærkekomponenter, der tilbyder pålidelig ydeevne til en konkurrencedygtig pris.

·Priset mere end 60 % lavere end europæiske mærker, hvilket reducerer projektomkostningerne markant.

·CE-certificeret, opfylder internationale standarder og sikrer kvalitet.

·Indeholder moden teknologi med en dokumenteret track record for global anvendelse.

3. Servicesupport

·Omfattende teknisk dokumentation på engelsk.

· Teknisk fjernsupport og idriftsættelsesvejledning tilgængelig.

·Engelsksproget driftstræning.

·Fælles reservedele inkluderet i forsendelsen til praktisk udskiftning på stedet.

Kundefeedback

"Klimaet i Dhaka er meget varmt og fugtigt, så vi var bekymrede for koblingsudstyrets holdbarhed. Junrays XGN15-12 RMU'er har kørt i 3 måneder nu, og de fungerer perfekt - ingen overophedning, ingen korrosionsproblemer. Prisen er også meget konkurrencedygtig, meget lavere end europæiske mærker, men med CE-certificering og teknisk support er vi også meget hjælpsomme."

— Elektroingeniør, Bangladesh Commercial Real Estate Company

Renoveringsprojekt Oversigt

Dette projekt involverer opførelsen af ​​et nyt 10kV strømdistributionssystem til et byombygningsprojekt, der omfatter højhuse, kommercielle enheder på gadeplan, en underjordisk garage og understøttende offentlige faciliteter; det tjener en bybelastning med høj tæthed. Området blev tidligere forsynet af ældende luftledninger i en radial konfiguration med en enkelt kilde, hvilket resulterede i dårlig pålidelighed, høje fejlrater og mangel på fejlskifteevner - hvilket ikke lever op til moderne standarder for strømforsyning til boliger.

Projektet indebærer konstruktion af en ny, selvstændig højspændingsdistributionsstation ved brug af XGN15-12 fast type SF6 ring hovedenheder (RMU'er). Dette etablerer en "hånd-i-hånd" (sløjfe) strømforsyningsstruktur, der muliggør dual-source backup, sektionsisolering, belastningsfordeling og terminalbeskyttelse og opfylder derved kravene til høj pålidelighed, vedligeholdelsesfri drift og kompakt udstyrsdesign.

Problemer før renovering

Lav forsyningspålidelighed: Forsyning med én kilde via aldrende ledninger betød, at enhver ledningsfejl eller vedligeholdelse krævede et totalt områdeafbrydelse, hvilket førte til hyppige beboerklager.

Ældrende udstyr og sikkerhedsrisici: Ældre koblingsudstyr led af isolationsforringelse og dårlige lysbueslukningsevner, hvilket gør det tilbøjeligt til at snuble og dielektrisk nedbrud under tordenvejr.

Manglende loop-backup-kapacitet: Fravær af strømkildeomskiftningsfunktioner betød, at systemet ikke kunne opfylde acceptstandarder for dual-source forsyning i nye boligbyggerier.

Stort fodaftryk og kompleks O&M: Traditionelle faste højspændingsskabe var omfangsrige og komplekse, hvilket resulterede i høje anlægsomkostninger og en stor daglig vedligeholdelsesarbejdsbyrde.

Upræcis beskyttelse: Mangel på dedikerede sikringsbelastningsafbryderkombinationer forhindrede hurtig isolering af transformatorkortslutning eller overbelastningsfejl.

Udstyrskonfigurationsplan

I overensstemmelse med designstandarder for boligdistributionsnetværk og konstruktionsforskrifter er højspændingstransformatorstationen udstyret med XGN15-12 10kV SF6 RMU'er. En standard "to-ind, fire-ud" sløjfe-netværkskonfiguration er vedtaget for at lette dual-source sløjfeforsyning, sektionsbinding og beskyttelse af transformerterminaler. Nøgleudstyrsspecifikationer

Model: XGN15-12 Indendørs AC High-Voltage SF6 Ring Main Unit (RMU)

Nominel spænding: 12kV (kompatibel med 10kV distributionsnetværk)

Mærkestrøm: 630A

Kortslutningsbrud: Lastafbryder + sikringskombienhed; muliggør hurtig udbedring af transformatorkortslutningsfejl

Kernestruktur: SF6 tre-positions belastningsafbryder (luk, åben, jord); stabil isoleringsevne

Kabinetfunktioner: Kompakt struktur, lille fodaftryk, vedligeholdelsesfri, fremragende tætningsydelse

Driftstilstand: Manuelle og elektriske muligheder; udstyret med live-line indikation, fejlindikation og "Five-Prevention" aflåsning

Anvendelsestilstande: Ring hovedstrømforsyning, terminal strømforsyning, dobbeltkilde backup strømforsyning

Konstruktion og anvendelses højdepunkter

Kompakt størrelse sparer anlægsomkostninger: Mindre volumen og mere kompakt layout sammenlignet med KYN28 metalbeklædt koblingsudstyr; velegnet til små distributionsrum i boligkomplekser, hvilket reducerer investeringer i civil infrastruktur betydeligt.

Stabil og pålidelig SF6-isolering: Fuldt forseglet gasisoleret design; upåvirket af eksternt støv, fugt eller kondens; velegnet til kældre og lukkede fordelingsrum.

Høj fejltolerance for ringhovedforsyning: "Hånd-i-hånd" ringkredsløbskonfiguration; tillader isolering af enhver defekt linjesektion, mens den anden sektion bevarer strømmen, hvilket muliggør omskiftning uden serviceafbrydelse.

Målrettet beskyttelseskombination: Lastafbryder + strømbegrænsende sikringskombination; specielt designet til at beskytte boks-type understationer og boligdistributionstransformere; sikrer hurtig fejlafhjælpning og præcis betjening.

Omfattende "Five-Prevention" sikkerhedsfunktioner: Mekanisk aflåsning forhindrer ulykker såsom lukning under belastning, jordforbindelse under spænding eller uautoriseret adgang til rum.

Operationel præstation

Væsentlig forbedret strømforsyningspålidelighed: Dual-source ring-hovedbackup muliggør linjevedligeholdelse og enkeltpunktsfejlisolering uden storstilede afbrydelser; Regional strømforsynings pålidelighed opfylder acceptstandarder for statens net.

Stabil drift uden fejl: Fuldt isoleret SF6-gasstruktur eliminerer fejl forårsaget af krybning, overslag eller fugt; ingen snublehændelser eller uregelmæssigheder i isoleringen i løbet af året.

Hurtig og præcis fejlafhjælpning: Øjeblikkelig afhjælpning af distributionstransformatorkortslutninger og overbelastninger; beskytter effektivt nedstrøms transformere og lavspændingsudstyr. Væsentlig reduceret O&M-byrde: Udstyret har et vedligeholdelsesfrit design, der eliminerer behovet for hyppige inspektioner eller gaspåfyldning, hvilket gør det ideelt til langvarig uovervåget drift i boligdistributionstransformatorstationer.

Succesfuld afslutning og accept: Fuldt ud i overensstemmelse med designstandarder for strømdistribution i byer samt krav til ring-hovedstrømforsyning og automatisk overførsel med dobbelt effekt.

Sagsoversigt

XGN15-12-ringhovedenheden (RMU) er det mest udbredte, omkostningseffektive højspændingsanlæg til bolig-, kommercielle- og kommunale renoveringsprojekter såvel som til integration med boks-type understationer og bydistributionsnetværk. Sammenlignet med metalbeklædt udtrækkeligt koblingsudstyr (KYN-serien) giver det fordele såsom lavere omkostninger, et kompakt fodaftryk, vedligeholdelsesfri drift og egnethed til ring-main-netværkskonfigurationer. Den er særdeles velegnet til 10kV terminaldistribution, ring-main-sektionering og strømdistributionsprojekter i bolig- og kommercielle områder, hvilket gør den til det foretrukne valg til standardiseret bydistributionsnetværk.
