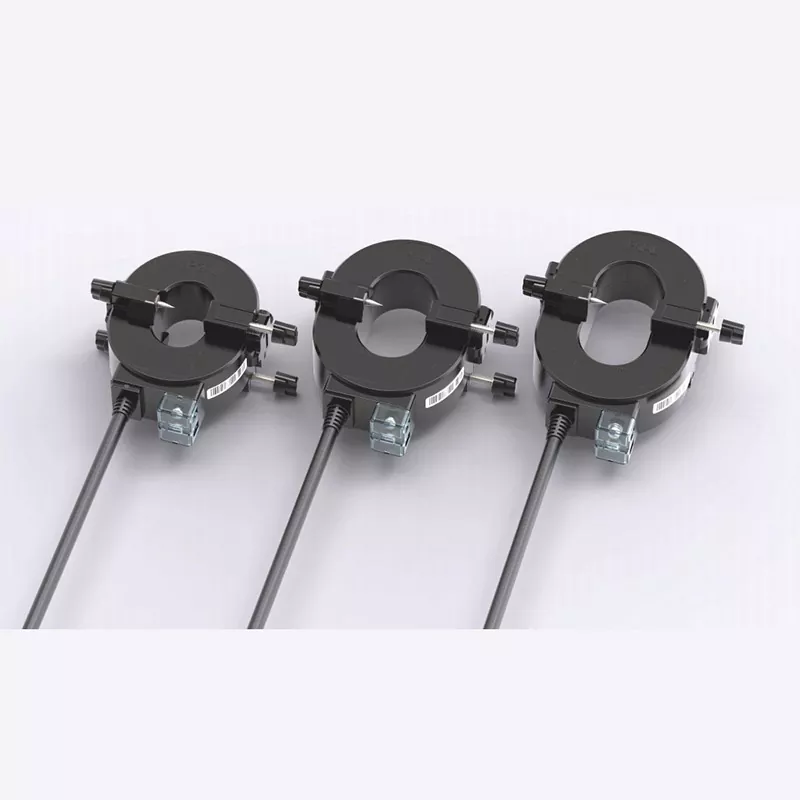

CTHW9 Udendørs vandtæt strømtransformerer designet til pålidelig strømopsamling i lavspændingsstrømdistributionssystemer, især hvor udendørs eksponering, eftermonteringsbegrænsninger og kontinuerlig drift er store bekymringer. Som en professionel producent og leverandør i Kina,Junray elektriskudvikler CTHW9-serien med en split-core struktur, symmetrisk dobbeltskrue låsemekanisme, højpermeabilitet siliciumstålkerne og IP65 beskyttelse for at understøtte nøjagtig overvågning uden at kræve kabeladskillelse eller systemnedlukning.
Den voksende efterspørgsel efter intelligent elstyring har gjort pålidelig strømmåling afgørende i industrianlæg, kommercielle bygninger, udendørs distributionsbokse og smarte strømnetværk. Traditionelle strømtransformatorer kan være vanskelige at installere, når eksisterende kabler ikke kan afbrydes, eller når udstyret kører kontinuerligt.
Den CTHW9 udendørs vandtætte strømtransformator løser disse udfordringer gennem en fastspændt installationsstruktur og vejrbestandig konstruktion. Dens mange åbningsmuligheder understøtter lavspændingskabler med forskellige diametre, mens den højpermeabilitet kornorienterede siliciumstålkerne hjælper med at give stabil strømoptagelse. Afhængigt af konfigurationen kan transformeren understøtte måleapplikationer med klasse 0,5 eller klasse 1 nøjagtighed eller tilpasses til nul-sekvens fejlstrømsdetektion.
En strømtransformer, almindeligvis kaldet en CT, konverterer strømmen, der flyder gennem en primær leder, til et målbart sekundært signal, der kan bruges af målere, overvågningssystemer, beskyttelsesudstyr og intelligente strømstyringsplatforme.
DeCTHW9 Udendørs vandtæt strømtransformerer specielt udviklet til lavspændingskabelovervågning og eftermontering. I modsætning til konventionelle gennemhullede CT'er, der kan kræve kabelfrakobling eller væsentlige ændringer, gør dens split-core konstruktion, at enheden kan åbnes, placeres omkring et eksisterende kabel og lukkes sikkert.
Dette gør det særligt værdifuldt, når den elektriske infrastruktur skal forblive i drift. Industrielle produktionslinjer, kommercielle faciliteter, logistikcentre og udendørs distributionssystemer kan derfor indføre yderligere strømovervågningspunkter med væsentligt mindre forstyrrelser.
Ifølge Junray Electricals produktinformation er CTHW9-serien designet til applikationer, herunder lavspændingsstrømfordelingsmåling, energiforbrugsovervågning, fejlstrømsbeskyttelse, brandsikkerhedsstrømovervågning og intelligente strømfordelingssystemer.
CTHW9 bruger en symmetrisk låsemekanisme med to skruer. Under installationen kan de to sider strammes skiftevis, hvilket hjælper med at fordele den mekaniske kraft jævnt over transformatorhuset.
Dette design fremmer tæt kontakt ved kernegrænsefladen og reducerer potentielle tilpasningsproblemer. Låsestifter hjælper også med at forhindre transformeren i at glide eller rotere rundt om kablet, hvilket er særligt nyttigt i miljøer, der er udsat for vibrationer fra motorer, ventilatorer og andet udstyr.
Forskellige elektriske systemer bruger forskellige kabeldiametre, så en one-size-fits-all CT er sjældent praktisk. CTHW9-serien giver forskellige interne blændestørrelser til at matche forskellige lavspændingskabler.
Transformatoren bruger en kornorienteret siliciumstålkerne med høj magnetisk permeabilitet og lavt magnetisk tab. Dette understøtter et bredt lineært driftsområde og hjælper med at opretholde en stabil måleydelse i miljøer, hvor der kan være elektromagnetisk interferens.
Til måleapplikationer kan CTHW9 konfigureres til klasse 0.5 eller klasse 1 strømregistrering. Til beskyttelsesorienterede projekter kan den også tilpasses som en nul-sekvens strømtransformer til fejlstrømsdetektering.
Udendørs elektrisk udstyr skal modstå fugt, støv, temperaturændringer og langvarig miljøeksponering. CTHW9 bruger højstyrke flammehæmmende ingeniørplast til sit hus og vakuum epoxyharpiks indstøbning internt.
Den resulterende IP65-klassificerede struktur giver beskyttelse mod indtrængning af støv og vandstråler, og hjælper transformeren med at fungere pålideligt i udendørs distributionsbokse, industrianlæg, underjordiske forsyningstunneller og fugtige elektriske aksler.
CTHW9 inkorporerer også flere installationsorienterede detaljer:
Når du køber en strømtransformator, bør elektroingeniører vurdere mere end den nominelle strøm. Blændestørrelse, nøjagtighed, tilsigtet funktion, installationsmiljø og sekundær konfiguration påvirker alle, om en CT er passende til et specifikt projekt.
| Punkt | CTHW9 Karakteristika | Typisk anvendelsesværdi |
|---|---|---|
| Produkttype | Udendørs vandtæt split-core strømtransformator | Lavspændingskabelovervågning |
| Nuværende rækkevidde | Ca. 5A–4000A, afhængig af model | Små til højstrømskredsløb |
| Nøjagtighed | Klasse 0.5 eller Klasse 1 til målekonfigurationer | Energiovervågning og -måling |
| Kernemateriale | Kornorienteret siliciumstål | Stabil magnetisk ydeevne |
| Beskyttelsesvurdering | IP65 | Udendørs og fugtige miljøer |
| Installation | Split-core clamp-on design | Eftermontering af eksisterende system |
| Tilpasning | Parametre for forhold, blænde, output og nul-sekvens | Projektspecifikke krav |
Da de nøjagtige elektriske parametre afhænger af den valgte model og applikation, bør købere bekræfte det påkrævede strømforhold, kablets udvendige diameter, sekundære output, nøjagtighedsklasse og beskyttelseskrav, før de afgiver en ordre.
Kombinationen af split-core installation og miljøbeskyttelse gør CTHW9 velegnet til en bred vifte af strømovervågningsscenarier.
Ældre fabrikker og erhvervsbygninger kan have fungerende distributionssystemer uden tilstrækkelig delmåling. Installation af yderligere CT'er kan give strømdata på kredsløbsniveau uden omfattende ændringer af eksisterende kabler.
Produktionslinjer, luftkompressorer, forsyningsudstyr og andre store elektriske belastninger kan overvåges individuelt. Aktuelle data kan derefter understøtte energistatistikker, belastningsanalyse og energieffektivitetsforbedringer.
Når den er konfigureret som en nul-sekvens strømtransformer, kan enheden detektere reststrøm og arbejde med lækagebeskyttelsesudstyr. Dette gør den nyttig til elektrisk sikkerhedsovervågning.
Brandsikkerhedsstrømkredsløb kræver pålidelig overvågning af driftstilstanden. CTHW9 kan indarbejdes i overvågningsarkitekturer, der sporer strøm og reststrøm i relevante distributionskredsløb.
Strømtransformatorer er grundlæggende følekomponenter til digitale strømsystemer. CTHW9-målesignaler kan integreres med strømovervågningsplatforme og IoT-terminaler for at understøtte fjerndataindsamling, trendanalyse og tidlig fejldetektion.
Den split-core struktur er beregnet til at forenkle installationen i marken, men elektrisk arbejde skal altid udføres af passende kvalificeret personale efter gældende sikkerhedsprocedurer.
Et vigtigt sikkerhedskrav er, at det sekundære kredsløb i en strømtransformator ikke må efterlades åbent, mens det primære kredsløb er strømførende. En induceret højspænding kan skabe alvorlige sikkerhedsrisici. Passende CT-kortslutninger og testprocedurer bør derfor følges under installation og vedligeholdelse.
For ingeniører og indkøbsteams, der sammenligner nuværende transformerleverandører, bør følgende faktorer kontrolleres, før du vælger en model:
En professionelKina nuværende transformer producentbør også være i stand til at yde teknisk udvælgelsesbistand i stedet for blot at levere en standardkomponent.
Et smart logistikpark eftermonteringsprojekt i Xiaoshan, Hangzhou, demonstrerer værdien af split-core strømfølende teknologi i en driftsfacilitet. Stedet indeholdt 172 lavspændingsdistributionskredsløb og havde årlige elomkostninger på over 3,2 millioner RMB. Fordi kølekædeoperationer og automatiseret sortering ikke kunne tolerere længerevarende udfald, var traditionelle metoder til eftermontering af kabelafbrydelser upraktiske.
Projektet brugte split-core strømtransformatorer til at etablere overvågning på kredsløbsniveau uden at afbryde strømmen. Det resulterende system understøttede zonebestemt elregnskab, advarsler om unormal belastning og energiforbrugsanalyse.
| Projektfaktor | Rapporteret resultat |
|---|---|
| Overvågningspunkter | 172 lavspændingskredsløb |
| Gennemsnitlig installationstid | Cirka 8 minutter pr. enhed |
| Retrofit omkostningsreduktion | Cirka 35 % |
| Månedlige energibesparelser | Cirka 18.000 kWh |
| Forventede årlige elomkostningsbesparelser | Mere end RMB 200.000 |
| Post-Retrofit CT-integritet | 100 % fra juli 2026 |
Projektet illustrerer et vigtigt princip: For en driftsfacilitet er værdien af en strømtransformator ikke begrænset til målenøjagtighed. Installationseffektivitet, systemkontinuitet, pladstilpasning, miljøbeskyttelse og kompatibilitet med intelligente overvågningsplatforme kan alle påvirke den samlede projektværdi.
For elektrisk overvågningsudstyr er ensartet fremstillingskvalitet afgørende, fordi målefejl eller isoleringsproblemer kan påvirke downstream-overvågnings- og beskyttelsesfunktioner.
Junray elektrisk oplyser, at dens CTHW9-serie gennemgår test før forsendelse, inklusive nøjagtighedskalibrering, test af strømfrekvensmodstandsspænding og kontrol af isoleringsydelse. Virksomheden tilbyder også tilpasning til strømforhold, blændedimensioner, outputkonfigurationer og nulsekvensparametre.
Produktet er understøttet af et professionelt teknisk team til modelvalg og eftersalgs teknisk assistance, og den angivne produktgaranti er et år. Disse faktorer kan være særligt værdifulde for ingeniørentreprenører og distributører, der køber strømtransformatorer til flere projektkonfigurationer.
CTHW9 kombinerer et flammehæmmende konstruktionsplastikhus med vakuum epoxyharpiksindstøbning og en IP65-beskyttelsesklassificering. Dens forseglede konstruktion hjælper med at beskytte interne komponenter mod støv, fugt og korrosion i passende udendørs installationer.
Nej. Dens split-core struktur er designet til at klemme rundt om et eksisterende lavspændingskabel, hvilket væsentligt kan forenkle eftermonteringsprojekter, hvor kabelskæring eller længerevarende strømafbrydelse er uønsket.
Afhængigt af den valgte model og konfiguration er serien designet til aktuelle applikationer, der spænder fra ca. 5A til 4000A. Det korrekte forhold bør vælges i henhold til de faktiske kredsløbskrav.
Ja. Produktet kan tilpasses som en nul-sekvens strømtransformer til fejlstrømsdetektering og kan parres med passende lækagebeskyttelse eller brandsikkerhedsovervågningsudstyr.
Mål kablets faktiske udvendige diameter, og vælg en åbning, der gør det muligt for kablet at sidde korrekt i CT'en uden for stor spillerum eller mekanisk interferens. For projektspecifikt valg, kontakt producenten med kabeldimensioner og aktuelle krav.
Ja. Junray Electrical oplyser, at strømforhold, blændestørrelser, outputkonfigurationer og nulsekvensparametre kan tilpasses i henhold til projektets krav.
DeCTHW9 Udendørs vandtæt strømtransformerkombinerer split-core installation, symmetrisk dobbeltskrue-låsning, højpermeabilitet magnetisk-kerne-teknologi, IP65-beskyttelse og fleksible konfigurationsmuligheder for at løse de praktiske udfordringer ved moderne lavspændingsstrømovervågning. Dens evne til at understøtte eftermonteringsprojekter uden kabeladskillelse gør den især relevant til industrianlæg, kommercielle bygninger, udendørs distributionssystemer, energistyringsprojekter og smarte strømapplikationer.
For købere på udkig efter en pålideligKina leverandør, producent eller fabriktil tilpassede strømtransformatorløsninger kan Junray Electrical yde produktvalgsvejledning og projektorienteret tilpasning. Hvis du planlægger et nyt strømovervågningssystem eller opgraderer et eksisterende distributionsnetværk,kontakt osmed dit nuværende forhold, kabeldiameter, krav til nøjagtighed, installationsmiljø og applikationsscenarie for at modtage en passende CTHW9-løsning og professionel teknisk support.
