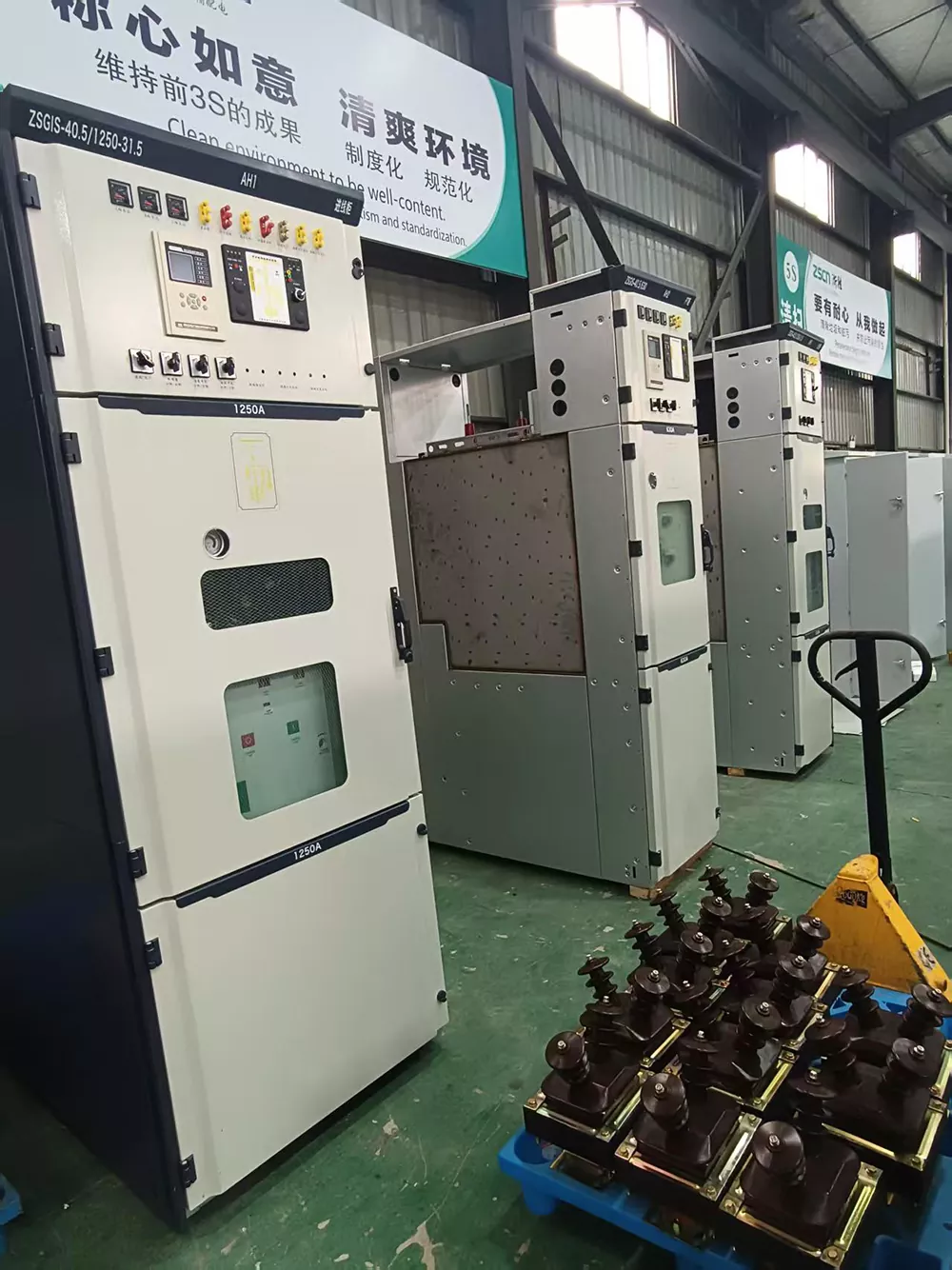

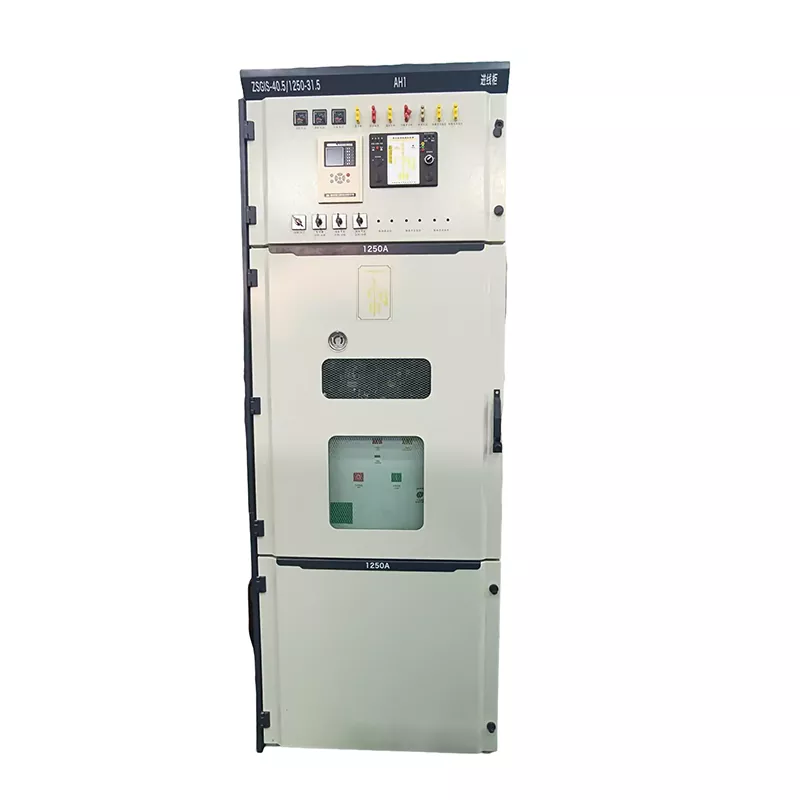

GIS miljøvenlig gasskab

Overvinde de miljømæssige udfordringer, som traditionelt SF6-udstyr står over for

Er du bekymret for, at de eksisterende SF6 gasfyldte skabe skal udbedres eller pålægges bøder på grund af stramningen af ​​miljøpolitikkerne? Drivhuseffekten af ​​SF6-gas er 23.500 gange så stor som kuldioxid, og dens emissionskontrol er blevet en topprioritet i elindustrien. At fortsætte med at bruge traditionelt udstyr medfører ikke kun høje CO2-udledningsomkostninger, men kan også blive elimineret fra markedet på grund af manglende opfyldelse af grønne vurderingsstandarder.

Junray Electricals GIS miljøvenlige gaskabinet er specielt designet til at løse dette brancheproblem. Vi har opgivet den stærkt forurenende rene SF6-gas og bruger i stedet harmløs tør luft eller blandede miljøvenlige gasser. Det betyder, at dine eldistributionsprojekter ikke længere vil producere drivhusgasser, hvilket helt eliminerer bekymringerne om miljøoverholdelse og hjælper dig med at tage initiativ til grøn infrastruktur og miljøvurdering.

Miljøbeskyttelse bestemmer fremtiden.

Kernekonkurrenceevnen i GIS miljøvenlige gaskabinet ligger i dets mellemstore substitutionsløsninger og strukturelle design:

Nul drivhuseffekt: Ved at bruge miljøvenlig tør luft eller blandede gasser eliminerer den fundamentalt drivhusgasemissioner, hvilket perfekt opfylder internationale og nationale miljøbeskyttelsesstandarder, hvilket hjælper dig med nemt at bestå miljøbeskyttelsesinspektioner.

Fuldt forseglet og yderst beskyttende: Gasskabet har arvet de fremragende traditioner for GIS-udstyr og vedtager en fuldt forseglet svejsestruktur med ekstremt højt beskyttelsesniveau. Uanset om det er saltspray i kystområder, kældre med høj luftfugtighed eller støvede industrimiljøer, kan det effektivt forhindre ekstern erosion og sikre, at interne komponenter ikke påvirkes.

Vedligeholdelsesfrit design: Takket være stabiliteten af ​​den miljøvenlige gas og den fuldt forseglede struktur, kræver udstyret næsten ingen vedligeholdelse i dets livscyklus. Sammenlignet med almindelige ringhovedenheder eliminerer det besværet med hyppige inspektioner og reducerer drifts- og vedligeholdelsesomkostningerne betydeligt gennem hele livscyklussen, især velegnet til fjerntliggende eller utilgængelige steder.

Tilpasning til miljøbeskyttelseskrav: Den opfylder perfekt de nuværende miljøbeskyttelseskrav og kan tilpasses perfekt til de byer og regioner med høje miljøbeskyttelseskrav uden at bekymre sig om miljøvurdering.

Høj pålidelighed: Med en lav fejlrate og mere stabil drift har den en lavere fejlrate end SF6 gasfyldte kabinetter og har højere pålidelighed, perfekt tilpasset scenarier med høje pålidelighedskrav.

Junray Electricals kvalitetssikring

Som en professionel producent med dyb teknisk ekspertise, overholder Junray Electrical strengt de nationale standarder for GIS miljøvenlige gasskabe i sin produktion. Vores fabrik er udstyret med avanceret lasersvejsning og helium massespektrometri lækagedetektionsudstyr for at sikre den ultimative forsegling af hver gasboks.

Dette GIS miljøvenlige gasskab har en komplet "fem-sikre" mekanisk låsefunktion, der effektivt forhindrer fejlbetjening og sikrer sikkerheden for personale og udstyr. Hvert fabriksleveret kabinet gennemgår strenge tætningstests, tryktests og interlock-tests for at sikre stabil drift inden for spændingsområdet fra 12kV til 40,5kV. Vi garanterer, at vores produkters høje pålidelighed og fejlratekontrol er overlegen eller svarer til traditionelle SF6 gasfyldte kabinetter, hvilket giver dig den mest pålidelige strømbeskyttelse.

Tekniske specifikationer

Gældende scenarier

Bystrømsdistribution: I de kerneområder, der er underlagt streng miljøbeskyttelsesvurdering, kræves nul-emissionsudstyr.

Kystområder: Modstandsdygtig over for høj salttågekorrosion og i overensstemmelse med havøkologiske beskyttelseskrav.

Miljøbeskyttelsesprojekter: Forskellige grønne bygninger, nye energikraftværker og miljøvenlige infrastrukturprojekter.

Områder med høj luftfugtighed: Underjordiske rørgallerier, vandkraftværker osv. i fugtige omgivelser kræver højt beskyttende udstyr.

One-stop-løsning og bekymringsfri eftersalgsservice

At vælge Junray Electrical er ikke bare at vælge en leverandør, men at vælge en partner, der er forpligtet til en grøn fremtid. Vi har et professionelt team på 50 personer, inklusive 5 fuldtidsansatte tilbudsingeniører, som kan give dig hurtige og præcise tilpassede tjenester.

Vi lover at tilbyde global hurtig respons 7×24 timer. Hvis du leder efter et GIS miljøvenligt gasskab, der perfekt kan tilpasse sig miljøbeskyttelsespolitikker og løse problemerne med fugt og korrosion, så tøv ikke mere. Kontakt os med det samme for at få gratis teknisk rådgivning og tilbud, og lad Junray Electrical bygge et grønt, sikkert og effektivt strømfordelingssystem til dig.

Case: Datacenterprojekt i Singapore (Sydøstasien)

Projektoversigt

 Projektnavn: High-Voltage Power Distribution for Singapore Tier 3+ Data Center

 Sted: Singapore

 Gennemførelsestid: december 2025

 Skala: 20MW IT-belastning, Tier 3+ standard

Brugte produkter

 Produktmodel: GIS-24kV miljøvenlig gasisoleret koblingsanlæg

 Antal: 24 enheder

 Konfiguration: ABB Vakuum Circuit Breaker + ABB Microprocessor Protection

 Isoleringsgas: Nitrogen (N₂)

 Certificeringer: CE-certificering, CB-rapport

 Særlige krav: Kan tilpasses til tropiske miljøer med høj temperatur og høj luftfugtighed

Løsning

Singapore ligger i troperne, med høje temperaturer og luftfugtighed og ekstremt knappe landressourcer. Datacentre har ekstremt høje krav til plads og pålidelighed. Vi tilbyder en skræddersyet GIS-løsning:

1. Ekstremt kompakt og pladsbesparende

o 24 GIS-enheder fylder kun omkring 14,4㎡, hvilket sparer over 70 % sammenlignet med traditionelle løsninger.

o Den sparede plads kan rumme dusinvis flere servere, hvilket resulterer i betydelig værdi.

o Singapore har ekstremt høje jordomkostninger; den sparede plads overstiger langt forskellen i udstyrspris.

2. Perfekt tilpasset til tropiske miljøer

o Fuldstændig tilpasningsdygtig til Singapores høje temperatur- og luftfugtighedsmiljø.

o Fuldt forseglet struktur, upåvirket af ekstern fugt og saltspray.

o Rustfrit stålhus, meget korrosionsbestandigt.

o Stabil intern temperatur, upåvirket af eksterne miljøændringer.

3. Høj pålidelighedsgaranti

o Fuldt forseglet og fuldt isoleret struktur, ekstrem lav fejlrate.

o Stort set vedligeholdelsesfri, hvilket reducerer driftsomkostningerne markant.

o Dobbelt strømforsyning redundans konfiguration, strømforsyning pålidelighed 99,982%.

o Opfylder Tier 3+ datacenterstandarder.

Kundefeedback

I Singapore, hvor pladsen er en præmie, sparede Junrays GIS-koblingsudstyr os over 70 % af pladsen i vores strømdistributionsrum, hvilket gav os mulighed for at installere snesevis af ekstra serverracks til en værdi af millioner af dollars. Produktet er af enestående kvalitet. Og at have CE- og CB-certificeringer, hvilket i høj grad strømlinede vores regulatoriske godkendelsesproces. Kan varmt anbefales!

— Mr. Tan, direktør for infrastruktur, Singapore Data Center

Projektoversigt

Dette projekt involverer opførelsen af ​​et nyt 10kV strømdistributionssystem til et blandet erhvervs- og boligkompleks i et nyt bykvarter. Bebyggelsen omfatter højhuse til boliger, erhvervsblokke, underjordiske parkeringsanlæg og tilhørende offentlige elsystemer. Beliggende i en førsteklasses bylandskabszone med høj befolkningstæthed, er projektet underlagt strenge krav fra regeringens miljøkonsekvensvurdering (VVM) krav, der kræver nul-fluor, kulstoffattige og miljøvenlige operationer uden lækage; storstilet brug af traditionelt SF6-isoleret koblingsudstyr - som udnytter en potent drivhusgas - er forbudt.

Pladsens strømfordelingsrum er kendetegnet ved begrænset plads, høj luftfugtighed og dårlig ventilation sammen med strenge brandsikkerheds- og miljøstandarder. Traditionelt åbent XGN-koblingsudstyr og SF6-isolerede enheder blev anset for uegnede på grund af problemer som manglende overholdelse af miljøbestemmelser, store fodspor, lækagerisici og komplekse krav til drift og vedligeholdelse (O&M). Som følge heraf anvender projektet miljøvenlige 10kV GIS (Gas-Isolated Switchgear) enheder, der er isoleret med ren luft, hvilket sikrer grøn strømfordeling, vedligeholdelsesfri drift og høj sikkerhed og pålidelighed.

Udfordringer før eftermontering

Miljømæssig manglende overholdelse: Traditionel SF6-gas er en potent drivhusgas; strenge VVM-regler i den nye bydel begrænser brugen, hvilket gør det umuligt at bestå acceptinspektioner.

Stort udstyrsfodaftryk: Konventionelt højspændingsanlæg af fast type optager betydelig plads; projektets fordelingsrum har begrænset plads, hvilket gør installation af konventionelle enheder umulig.

Dårlig miljøtilpasningsevne: Underjordiske distributionsrum er tilbøjelige til fugt og kondens; standard koblingsskabe er modtagelige for overfladesporing, korrosion og isolationsforringelse.

Høj risiko for lækage: Traditionelt SF6-koblingsudstyr er tilbøjeligt til mikrolækage under langvarig drift, hvilket kræver omfattende årlige lækagedetektionsindsatser.

Høje driftsomkostninger: Krav til periodisk gaspåfyldning, lækagedetektion og test resulterer i kompleks og kostbar langsigtet vedligeholdelse.

Udstyrskonfigurationsplan

Projektets 10kV højspændingssystem anvender udelukkende miljøvenlige GIS-enheder, der er isoleret med ren luft (eller tør luft) i stedet for traditionelt SF6-isoleret koblingsudstyr. Denne konfiguration opfylder standarderne for grønne bystrømsnet, kulstoffattig konstruktion og miljøacceptinspektioner. Nøgleudstyrsspecifikationer

Model: 10kV miljøvenligt GIS-koblingsudstyr (fluorfrit)

Nominel spænding: 12kV

Isoleringsmedium: Ren, tør luft (nul SF6, ingen drivhusgasser)

Mærkestrøm: 630A/1250A

Struktur: Fuldt forseglet, fuldt isoleret, modulært GIS integreret design

Funktionel konfiguration: Indgående/udgående feeder, PT, bus-tie, ringnetværksforsyning, live overvågning, fejlindikation

Nøglefordele: Grønt og kulstoffattigt, ingen gasforurening, ingen lækagedetektion eller gasgenopfyldning påkrævet, kompakt fodaftryk

Konstruktion og anvendelses højdepunkter

Meget integreret og kompakt; sparer over 40 % af fordelingsrumsplads sammenlignet med traditionelt højspændingsanlæg, hvilket gør det ideelt til trange kælderfordelingsrum.

Fuldt forseglet og isoleret struktur; upåvirket af fugt, støv eller kondens, hvilket gør den velegnet til barske, fugtige underjordiske miljøer.

Bruger ren luftisolering; indeholder ingen fluorholdige drivhusgasser og opnår ingen kulstofemissioner i hele sin livscyklus, og passerer nemt grønne bygninger og miljøinspektioner.

Forudfyldt på fabrikken og vedligeholdelsesfri; eliminerer behovet for kompleks lækagetest på stedet eller gaspåfyldning, hvilket væsentligt forkorter konstruktions- og accepttidslinjer.

Operationel præstation

Nul-risiko miljøoverholdelse: Eliminerer fuldstændigt SF6 drivhusgasser (100 % reduktion); opfylder fuldt ud lav-kulstof, grønne net-standarder for nye bydistrikter og består miljøkonsekvensvurderinger ved første forsøg.

Væsentlig forbedret strømforsyningsstabilitet: Fuldt isoleret og forseglet struktur forhindrer fejl forårsaget af kondenssporing eller støvoverslag; opnår nul fejl og nul trips efter idriftsættelse.

Ultralave driftsomkostninger: Ingen årlig lækagetest, gaspåfyldning eller gasanalyse påkrævet; muliggør virkelig vedligeholdelsesfri drift.

Høj pladsudnyttelse: Kompakt, modulært design løser problemet med begrænset plads i kælderfordelingsrum.

Forbedret sikkerhed: Fuldt lukkede strømførende dele uden udsatte højspændingskomponenter; eliminerer risikoen for elektrisk stød og fase-til-fase kortslutninger.

Sagsoversigt

Det 10 kV miljøvenlige GIS-koblingsudstyr er i øjeblikket det almindelige alternativ til nye bydistrikter, underjordiske distributionsrum, grønne bygninger og kulstofnetprojekter. Sammenlignet med traditionelle SF6-ringhovedenheder og fast højspændingskoblingsudstyr tilbyder denne løsning enestående fordele - såsom at være miljøvenlig og forureningsfri, have et kompakt fodaftryk og at være fugtbestandig, vedligeholdelsesfri, sikker og pålidelig - hvilket gør den perfekt egnet til kravene til moderne bymæssig højstandard strømfordeling, miljøstabil drift og langsigtet drift.
