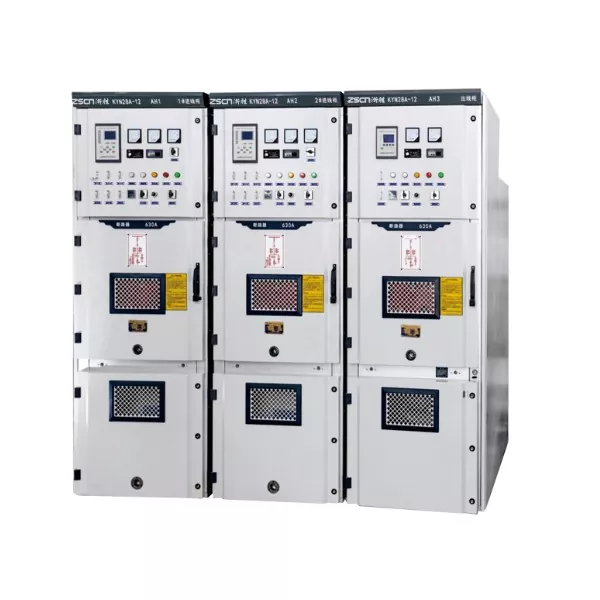

KYN28-24 AC metalindkapslet koblingsudstyr

KYN28-24 AC Metal-Enclosed Switchgear er et specialudviklet pansret udtrækkeligt metal-lukket switchgear fra Junray Electrical til 20kV elnettet. Det overvinder begrænsningen ved traditionelle 12kV mellemmonterede skabe, der ikke kan tilpasses til 20kV spændingssystemet. Med en nominel spænding på 24kV som kerneparameter bygger den en professionel og pålidelig indendørs trefaset AC 50Hz strømfordelingsløsning. Udstyret vedtager en mellemmonteret håndvognsstruktur, og kabinetkroppen er præcist forarbejdet af aluminiserede zinkstålplader. Den overordnede struktur er opdelt i fire uafhængige rum: samleskinnekammer, strømafbryderkammer, kabelkammer og instrumentkammer. Hvert område er fysisk isoleret, hvilket sikrer stabiliteten af ​​højspændingsdrift set fra et strukturelt perspektiv. Som et dedikeret strømdistributionsudstyr til 20kV elnettet overholder dets design og fremstilling fuldt ud de strenge standarder for højspændingsstrømdistributionsscenarier. Fra isoleringskonfiguration, beskyttelsesydelse til sikkerhedslåse, alle er skræddersyet i henhold til kravene i 20kV-systemet, hvilket gør det til standardudstyr til strømfordeling til 20kV-transformerstationer og store industrielle projekter.

Tekniske specifikationer

Hvad er fordelene ved produktet?

Eksklusiv 24kV spændingskompatibilitet

Udstyret har en nominel spænding på AC 24kV, som stabilt kan håndtere højspændingstransmissionsbehovet fra et 20kV elnet. Sammenlignet med det konventionelle 12kV mellemmonterede kabinet er spændingsniveauet blevet fordoblet, hvilket fuldstændig løser kerneproblemet, at almindeligt udstyr ikke kan tilpasse sig 20kV elnettet, og opfylder kravene til strømfordeling og styring i højspændingsscenarier. Kombineret med de 24 kV dedikerede isoleringskomponenter og fortykkede kobberskinner opgraderes isoleringsydelsen og strømbærende kapacitet samtidigt, hvilket sikrer langsigtet sikker drift af højspændingskredsløbet.

IP5X højbeskyttelsesdesign

Kabinettet til KYN28-24 AC metallukket koblingsudstyr har et beskyttelsesniveau på IP5X, hvilket er overlegent i forhold til IP4X-standarden, der almindeligvis anvendes af 12kV mellemmonterede kabinetter. Det kan fuldt ud blokere støvindtrængning og modstå miljøfugterosion. Den fuldt forseglede kabinetstruktur kombineret med dedikerede tætningskomponenter kan stadig beskytte de interne højspændingskomponenter mod ekstern interferens i høj luftfugtighed, støvede industrimiljøer, udendørs transformerstationer osv., bibeholde stabil isolerings- og ledningsevneydelse og forlænge udstyrets levetid.

Høj kortslutningstolerancekapacitet

Den nominelle korttidsmodstandsstrøm dækker tre niveauer: 31,5 kA, 40 kA og 50 kA. Den kan modstå den højeste 50kA kortslutningsstrømpåvirkning, der langt overstiger tolerancestandarderne for almindeligt 12kV udstyr. Når et elnet har en kortslutningsfejl, kan det hurtigt bære den øjeblikkelige store strøm, undgå kabinetdeformation, isolationsnedbrud og andre problemer, sikre udstyrets integritet under strømnetfejl og give pålidelig støtte til strømsystembeskyttelse.

Dobbelt sikkerhedsdriftsgarantier

Den er udstyret med mekaniske og elektriske dobbeltlåse for at opnå fem forebyggende funktioner: forhindrer træk i håndvognen med last, forhindrer ukorrekt udløsning og lukning af afbryderen, forhindrer lukning af jordingskontakten med strøm, forhindrer at komme ind i de strømførende rum med strøm, og forhindrer lukning af afbryderen, når jordforbindelsesafbryderen er lukket. Dette eliminerer risikoen for fejlbetjening fra roden og sikrer vedligeholdelsespersonalets sikkerhed. Den mellemmonterede håndvogn kan trækkes uafhængigt ud, og enkeltkredsvedligeholdelse kræver ikke, at hele systemet lukkes ned, hvilket muliggør non-stop vedligeholdelse og er velegnet til scenarier med ekstremt høje krav til strømkontinuitet.

Hvad er brugsscenarierne?

20kV transformerstation strømfordeling

Som kerneindgående og udgående ledninger og måleudstyr i en 20kV elnettransformatorstation påtager den sig opgaverne med at modtage, distribuere og kontrollere højspændingselektrisk energi, der opfylder de stabile strømfordelingskrav på højspændingssiden af ​​transformerstationen.

Strømforsyning til store industriparker

Velegnet til 20 kV hovedstrømdistributionssystem i store industriparker, der giver højspændingsstrømstøtte til flere fabrikker og værksteder i parken, hvilket sikrer kontinuerlig strømforsyning og sikker kontrol til industriel produktion.

Strømfordeling til superstore datacentre

KYN28-24 AC metal-omsluttet koblingsudstyr kan anvendes til 20kV højspændingsstrømfordelingen af ​​superstore IDC-datacentre, opfylder datacentrenes uafbrudte strømforsyningskrav, og leverer pålidelig højspændingsstrøm til kernebelastninger såsom serverklynger og kølesystemer.

Støtte til store infrastrukturprojekter

Betjener 20kV-strømdistributionsprojekter til store infrastrukturprojekter såsom lufthavne, højhastighedstogknudepunkter, og store spillesteder, er det velegnet til højspændingsstrømbehovet under projekternes konstruktions- og driftsfaser, hvilket sikrer stabil drift af elsystemet.

Højspændingsindustrifabrikker

Leverer 20kV-niveau strømfordelingsløsninger til fabrikker med højspændingskrav såsom stål, kemisk, og elektronisk fremstilling, der opfylder strømforsyningen og beskyttelseskravene til stort produktionsudstyr og højspændingsmotorer.

Hvorfor vælge os?

Junray Electrical er en professionel fabrik og leverandør af KYN28-24 AC metallukket koblingsudstyr i Kina. Vi har været dybt engageret i forskning og fremstilling af højspændingsforsyningsudstyr i mange år og har et komplet produktforsknings-, produktions- og kvalitetsinspektionssystem. KYN28-24-produktet følger internationale og indenlandske standarder såsom IEC298 og GB3906 gennem hele sin design- og produktionsproces. Kernekomponenter er udvalgt fra højkvalitetsmærker i branchen. Hver enhed gennemgår strenge tests såsom modstå spænding, isolering og interlock, før de forlader fabrikken for at sikre, at ydeevnen overholdes. Vi har et professionelt teknisk team, der kan levere skræddersyede løsninger baseret på de faktiske behov i kundens 20kV elnet. Samtidig tilbyder vi en fuld-cyklus-service, der dækker installation og idriftsættelse, drift- og vedligeholdelsestræning og eftersalgsreparation.

FAQ

1. Kan KYN28-24 direkte erstatte det 12kV mellemmonterede koblingsudstyr?

Den nominelle spænding på KYN28-24 er 24kV, specielt designet til et 20kV elnet. Dens isoleringsparametre og kabinetstruktur er alle velegnede til højspændingsniveauer. Det 12kV mellemmonterede koblingsudstyr er kun anvendeligt til elnet på 12kV eller derunder. Spændingsniveauerne stemmer ikke overens, og de kan ikke bruges i flæng.

2. Hvilke specifikke miljøforhold kan KYN28-24 AC metallukket koblingsudstyr med IP5X beskyttelsesniveau modstå?

IP5X-beskyttelsen kan fuldstændig forhindre støv i at trænge ind, og modstå også lavtryksvandstråler fra alle retninger. Den er velegnet til støvede industriværksteder med høj luftfugtighed, udendørs transformerstationer, underjordiske distributionsrum osv., og der kræves ingen yderligere beskyttelsesfaciliteter.

3. Hvad er fordelene ved den mellemliggende vognstruktur til vedligeholdelse?

Håndkærren kan trækkes uafhængigt ud. I tilfælde af et enkelt kredsløbsfejl skal kun den tilsvarende håndvogn trækkes tilbage til vedligeholdelse, mens de andre kredsløb fortsætter med at fungere. Dette muliggør vedligeholdelse uden strømafbrydelse, hvilket reducerer nedetiden betydeligt og er velegnet til scenarier som hospitaler, datacentre og jernbanetransit, hvor strømafbrydelser ikke er tilladt.

4. Hvad er den nominelle aktuelle rækkevidde, som dette produkt kan rumme?

Udstyrets mærkestrøm dækker 630A til 4000A. Du kan vælge den tilsvarende strømspecifikation i henhold til kundens belastningskrav, der opfylder de forskellige strømkrav lige fra lille strømdistribution til store industrielle projekter.

Projektoversigt

Dette projekt involverer opførelsen af ​​et nyt 20kV højspændingsstrømdistributionssystem til en storstilet industriel produktionsbase med speciale i nye materialer. Anlægget huser kraftige produktionslinjer med udstyr til knusning, slibning og tørring i stor skala drevet af frekvensomformere (VFD'er), hvilket skaber driftsforhold med høj belastning og stødbelastning. Det regionale net anvender en 20kV distributionsstandard (adskilt fra den konventionelle 10kV); udstyr, der oprindeligt var planlagt til 12kV-klassen, manglede tilstrækkelig spændingsmodstandsevne og isoleringsmarginer, hvilket ikke opfyldte kravene til systemoverspændingsbeskyttelse og sikker drift.

For at imødekomme spændingsniveauet på 20 kV, forbedre systemets isolering og modstå industrielt støv- og overspændingsforhold, anvender projektet KYN28-24 metalbeklædt, udtrækkeligt højspændingsanlæg i hele transformerstationen. Disse enheder fungerer som kerneudstyret til indgående hovedledninger, bus-tie-forbindelser, strømforsyninger og transformerbeskyttelse, hvilket sikrer kontinuerlig kraftig produktion på tværs af anlægget.

Projektudfordringer og udvælgelsesgrundlag

Spændingsniveaumismatch: Det regionale net fungerer ved 20kV; standard KYN28-12 kabinetter mangler den nødvendige spændingsmodstandsklassificering, hvilket medfører risiko for dielektrisk nedbrud og overslag, og er derfor strengt uegnede.

Hyppig industriel overspænding: Hyppig start/stop af store motorer og skift af VFD'er genererer høje operationelle overspændinger, hvilket kræver exceptionelle isoleringsmargener.

Barskt miljø på stedet: Høje støvniveauer i produktionsværksteder og betydelige daglige temperaturudsving gør standardskabe tilbøjelige til støvophobning, overfladesporing og accelereret ældning af isoleringen.

Krav til høj pålidelighed: Produktionslinjerne fungerer kontinuerligt (24/7) uden at tillade omfattende strømafbrydelser; et udtrækkeligt design er afgørende for hurtig vedligeholdelse og udskiftning af komponenter.

Høj præcision i relæbeskyttelse: Kraftig udstyr stiller strenge krav til kortslutningsbeskyttelse, overbelastningsbeskyttelse og følsomheden af ​​øjeblikkelige udløsningsoperationer.

Udstyrskonfiguration

I overensstemmelse med 20kV netstandarder og kraftige industrielle driftsforhold er højspændingsfordelingsrummet ensartet udstyret med KYN28-24 metalbeklædt, udtrækkeligt koblingsudstyr. Enhederne har vakuumafbrydere, intelligente mikroprocessorbaserede beskyttelsesrelæer, elektriske betjeningsmekanismer og uafhængige trykaflastningskanaler, der opfylder strenge krav til isolering, spændingsmodstandsevne og sikkerhed. Nøgleudstyrsspecifikationer

Model: KYN28-24 pansret aftageligt AC metalindkapslet koblingsudstyr

Nominel spænding: 24kV (kompatibel med 20kV distributionssystemer)

Nominel isolationsniveau: Strømfrekvens modstår spænding 65kV; lynimpuls modstå spænding 125kV; isoleringsmargin væsentligt højere end 12kV koblingsanlæg

Mærkestrøm: 1250A/1600A

Korttidsmodstandsstrøm: 25kA/4s

Skabsstruktur: Metalbeklædt, fuldt lukket, med fire uafhængigt adskilte rum (skinne, afbryder, kabel og instrumentrum)

Driftstilstand: Aftagelig lastbil-type; har tre positioner: Service, Test og Isoleret

Sikkerhedsfunktioner: Dobbelt mekanisk og elektrisk sammenlåsning; "Five-Prevention" spærresystem for at forhindre driftsfejl; uafhængige trykaflastningskanaler

Beskyttelsesgrad: IP4X (støvtæt og fremmedlegemesikker); velegnet til barske industrielle miljøer

Installations- og applikationshøjdepunkter

Høj isolering til 20kV-net: 24kV højmodstandsspændingen løser problemer vedrørende overspænding og utilstrækkelig isolering i 20kV-systemer, hvilket effektivt forhindrer overslag og sammenbrudsulykker.

Sikker, uafhængigt adskilt struktur: Funktionelle rum er fuldstændigt isolerede; en fejl i et enkelt kredsløb forplanter sig ikke til samleskinnen eller tilstødende skabe, hvilket holder fejlomfanget kontrollerbart.

Hurtig udskiftning af lastbil: Afbryderlastbilen kan trækkes ud og udskiftes med en reserve; nødreparationer kræver ikke længerevarende strømafbrydelser, hvilket sikrer kontinuerlig drift af produktionslinjen.

Omfattende "Fem-forebyggende" aflåsning: Forebygger effektivt kritiske elektriske ulykker såsom forkert åbning/lukning, lukning med jordforbindelsen aktiveret eller åbning af døren under spænding, hvilket sikrer høj sikkerhed under drift og vedligeholdelse.

Velegnet til støvede industrielle forhold: Fuldt lukket kabinetstruktur modstår effektivt støv og kondens, mens den forhindrer ældning af isoleringen, hvilket sikrer stabil langtidsdrift.

Operationel præstation

Stabil og pålidelig isolering: 24kV højmodstandsspændingsdesignet er perfekt egnet til anlæggets 20kV net og industrielle switching overspændinger; der er ikke opstået overslag, nedbrud eller isoleringsfejl siden idriftsættelsen.

Stærk fejlisoleringsevne: Den uafhængige rumstruktur forhindrer fuldstændigt fejludbredelse; beskyttelsesoperationer er præcise, uden tilfælde af uønsket udløsning eller manglende udløsning. Markant forbedret vedligeholdelseseffektivitet: Har et udtrækkeligt lastbildesign, der muliggør hurtig udskiftning med en reserveenhed, hvilket reducerer vedligeholdelsesnedetiden med over 80 %.

Forlænget udstyrs levetid: Støvtæt, fugtbestandig og ældningsbestandig konstruktion sikrer egnethed til barske industrielle miljøer og resulterer i en ekstrem lav fejlrate.

Understøtter kontinuerlig kraftig produktion: Håndterer pålideligt belastningerne af kraftigt, kraftigt variabelt frekvensdrev (VFD) udstyr på tværs af anlægget, hvilket sikrer en uafbrudt 24-timers strømforsyning til produktion.

Sagsoversigt

KYN28-24 højspændingskoblingsudstyret er en førsteklasses model, der er specielt designet til 20kV strømdistributionssystemer, tunge industrianlæg og driftsforhold med høj overspænding. Sammenlignet med standard 12kV koblingsudstyr tilbyder det overlegne isoleringsmarginer, højere spændingsmodstandsværdier, robust overspændingsmodstandsdygtighed, omfattende sikkerhedslåsning og nem vedligeholdelse. Det løser effektivt kritiske problemer i forbindelse med 20kV-industriprojekter - såsom uoverensstemmelser i spændingsniveauer, utilstrækkelig isolering og høje fejlfrekvenser - hvilket gør det til det foretrukne standardvalg for 20kV-distributionssystemer i sektorer, herunder nye materialer, kemikalier, minedrift og store industriparker.
