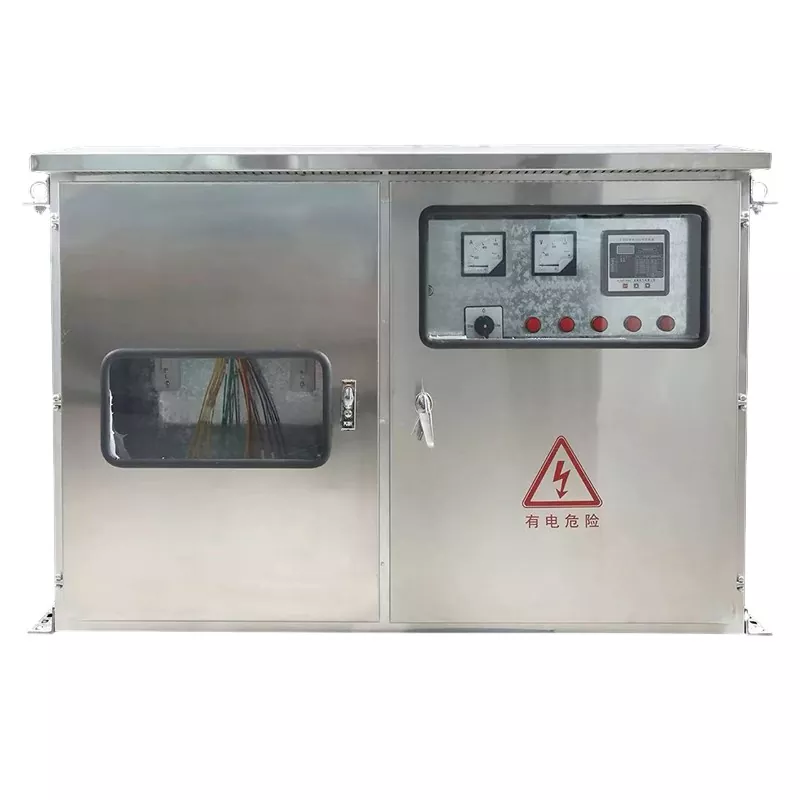

JP Distributionsskab

JP Distribution Cabinet er en omfattende distributionsenhed, der er specielt designet til udendørs lavspændingsstrømdistributionsscenarier. Dens kernepositionering er som et ideelt produkt til renovering af elnet i byer og på landet, og det er også velegnet til forskellige udendørs lavspændingsforsyningskrav. Dette udstyr integrerer flere funktioner såsom måling, udgående ledninger og reaktiv effektkompensation og har omfattende beskyttelsesfunktioner, herunder kortslutning, overbelastning, overspænding og lækagebeskyttelse. Den er kompakt i størrelsen, æstetisk tiltalende i udseende og økonomisk praktisk. Den kan installeres direkte på polerne af udendørs stangmonterede transformere uden behov for komplekse installationsfundamenter. Som en udendørs-specifik distributionsanordning er dens skabslegeme lavet af fortykkede koldvalsede stålplader eller rustfrit stål, udstyret med udendørs-specifikke regntætte strukturer, og dens overflade er behandlet med højtemperatur elektrostatisk sprøjtning. Den har fremragende anti-aging, korrosionsbestandig, solbeskyttelse og regntæt egenskaber og kan fungere stabilt i udendørs udendørs miljøer i lang tid. Den er kompatibel med AC 50Hz, nominelle spændinger på 380V/220V lavspændingsstrømdistributionssystemer. Installation og vedligeholdelse er praktisk, hvilket gør det til et pålideligt valg til udendørs strømdistribution.

Tekniske specifikationer

Hvad med den udendørs beskyttelsesevne?

JP Distribution Cabinet vedtager et dobbelt strukturdesign af professionelle regnskjuler og tætningsgummistrimler, kombineret med en overordnet forseglingsproces, for at danne et tredobbelt beskyttelsessystem. Beskyttelsesniveauet kan nå IP54, hvilket effektivt kan forhindre støv, vand og sollys. Det isolerer fuldstændigt udendørs vind og regn, samt støvindtrængning, og er velegnet til udendørs og udendørs barske miljøer. Selvom den udsættes for langvarig soleksponering og regn, kan den opretholde stabil drift uden at bekymre sig om skader forårsaget af miljøfaktorer på udstyret.

Er den funktionelle konfiguration færdig?

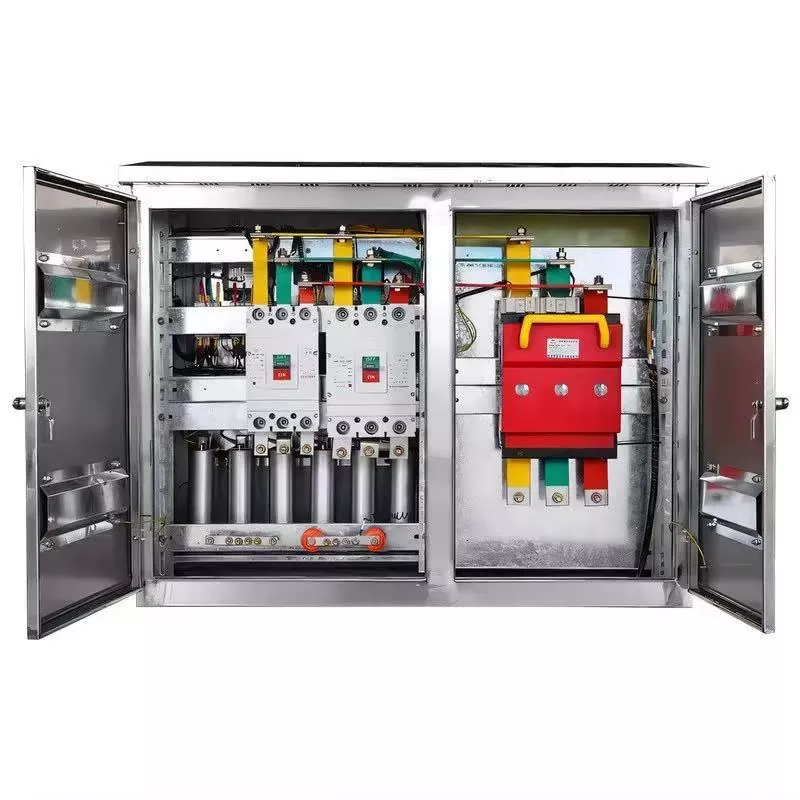

Ved at bryde begrænsningen af ​​det traditionelle distributionsudstyrs enkeltfunktion integrerer det funktioner som distributionskontrol, effektmåling, reaktiv effektkompensation og lækagebeskyttelse. Den kan fleksibelt sammensætte forskellige elektriske komponenter såsom afbrydere, elmålere, kondensatorkompensering, transformere, lækagebeskyttelse osv. uden behov for yderligere matchning af andet udstyr. Det kan opfylde hele procesdistributionsbehovet i landdistrikternes distributionsområder, parker osv. i ét trin, forenkle distributionsforbindelsen og reducere indkøbs- og implementeringsomkostninger.

Har processen opfyldt standarderne?

Vi følger nøje de nationale strømsikkerhedsforskrifter for design og produktion. Vi bruger nationale standardprocesser til at bygge, udstyre med et komplet jordforbindelsessystem og fem-forebyggende interlock beskyttelsesanordning og kombinere med en robust tyverisikringsdørlås. JP-distributionsskabet anvender en fuld-rund-kantslibeproces uden grater. Det er sikrere at bruge og overholder fuldt ud de energitekniske acceptstandarder. Det kan bruges direkte i forskellige formelle eldistributionsprojekter, såsom kommunale elnet, landdistrikter og parker, uden behov for yderligere ændringer.

Hvor holdbar er den til udendørs brug?

Vælg den udendørs-specifikke højtemperatur elektrostatiske pulverlakeringsproces, kombineret med fortykkede koldvalsede stålplader eller rustfri stålskabe. Den har fremragende anti-aging ydeevne. Selv når den udsættes for udendørs sol og regn i lang tid, vil den ikke let lide under ældning, rust eller problemer med malingafskalning. Det er meget holdbart og modstandsdygtigt, hvilket reducerer hyppigheden og omkostningerne ved vedligeholdelse i fremtiden betydeligt, forlænger udstyrets levetid og opfylder kravene til langsigtet udendørs drift.

Er der lynbeskyttelse til udendørs brug?

For at imødegå smertepunktet ved, at udendørs strømdistribution er tilbøjelig til lynnedslag, integrerer JP Distribution Cabinet specielt lynbeskyttelsesmoduler, som effektivt kan modstå lyninterferens og forhindre skader på udstyr og ledninger forårsaget af lynnedslag. Det passer perfekt til udendørs strømdistributionsscenarier i landdistrikter og andre udendørs strømdistributionsmiljøer, hvilket fuldstændigt eliminerer lynfaren ved udendørs strømdistribution og sikrer sikker og stabil drift af strømdistributionssystemet.

Kan det opfylde kravene til forskellige projekter?

Det understøtter tilpasning baseret på kapaciteten af ​​hvert transformerområde. I henhold til de faktiske behov for forskellige projekter, leverer den ikke-standard størrelse, hulåbning og tilpasning af skemaer, fleksibel tilpasning til strømdistributionsbehovene i landlige transformatorområder, udendørs samfund, industriparker og andre forskellige scenarier. Uanset projektets omfang eller forskelle i krav, kan det præcist matche og forbedre projektets tilpasningsevne.

Hvilke scenarier er kompatible med det?

JP Distribution Cabinet, med sin fremragende ydeevne til udendørs beskyttelse og fleksible tilpasningsevne, bruges i vid udstrækning i forskellige udendørs lavspændingsdistributionsscenarier: distributionsområder i landdistrikter, udendørs lavspændingsdækkende distribution i landsbyer og byer, der hjælper med at opgradere det landlige elnet; udendørs distribution i boligområder og ejendomsfordelingsrum, der sikrer sikkerheden ved udendørs distribution i boligområder; udendørs distribution i industriparker og fabriksområder, der giver stabil strømstøtte til industriel produktion; udendørs distribution til kommunal vejbelysning, ladebunker og vandpumpestationer, der opfylder kommunalingeniørens behov; midlertidig konstruktionsstrømforsyning til infrastrukturprojekter, solcelle-nettilslutning og renoveringsprojekter for distributionsområde, der opfylder både midlertidige og langsigtede strømdistributionsbehov, dækker omfattende udendørs distributionsscenarier og bliver kernestandarden for udendørs lavspændingsdistribution.

Retrofit projektoversigt

I. Projektprofil

Dette projekt involverer opgradering af landdistrikternes elnet og tilhørende eftermontering til distribueret fotovoltaisk (PV) integration; det er klassificeret som et State Grid standardiseret landnet renoveringsprojekt. Området betjener en klynge af landlige husstande. Det eksisterende distributionsudstyr var forældet, lavspændingsføderlayouterne var uorganiserede, og der manglede centraliseret reaktiv effektkompensation og omfattende jord-lækagebeskyttelse. Desuden forårsagede tilføjelsen af ​​adskillige tagdistribuerede PV-systemer betydelige spændingsudsving, lave effektfaktorer og alvorlige linjetab, hvilket resulterede i kroniske problemer såsom ustabil spænding ved linjeenderne og straf for substandard effektfaktorydelse.

For at standardisere lavspændingsdistribution, implementere centraliseret reaktiv effektkompensation, forbedre jordlækagebeskyttelse og imødekomme PV-nettilslutningskrav, installeres standardiserede udendørs integrerede distributionsskabe (JP-skabe) på lavspændingssiden af ​​hver distributionstransformator. Disse kabinetter integrerer måling, strømfordeling, beskyttelse, kompensation for reaktiv effekt og PV-forbindelsesterminaler, hvilket muliggør standardiseret, intelligent drift med lavt tab af distributionsområdet.

II. Problemer før eftermontering

Lav effektfaktor: Landdistrikternes belastninger består primært af induktivt udstyr såsom vandpumper, ventilatorer og husholdningsapparater. Uden centraliseret kompensation forblev effektfaktoren konsekvent under 0,85, hvilket medførte økonomiske sanktioner.

Høje ledningstab og ustabil spænding: Lavspændingsfødere manglede sektionsbeskyttelse og havde uorganiserede ledninger, hvilket resulterede i betydelige spændingsfald; spændingsniveauerne var for høje under spidsbelastningsperioder og for lave i spidsbelastningsperioder.

Manglende sikkerhedsbeskyttelse: Det originale setup manglede samlet beskyttelse mod jordlækage, overbelastninger og kortslutninger; farlige ledninger – såsom uautoriserede tilslutninger og lækage i husholdningsledninger – udgjorde risiko for elektrisk stød og brand.

Betydelige spændingsudsving på grund af PV-nettilslutning: Med solcelleanlæg på taget, der udnytter selvgenereret strøm og fører overskydende elektricitet tilbage til nettet, forårsagede omvendt strømstrøm spændingsdrift og overdrevne udsving, hvilket kompromitterede sikkerheden af ​​beboernes elektriske udstyr.

Ikke-standardiseret udstyr og vanskelig O&M: Det aldrende distributionsområde manglede standardiseret integreret udstyr; komponenterne var spredte, fejlfindingen var langsom, og fjernovervågning af data var umulig. III. Udstyrskonfigurationsplan

I overensstemmelse med State Grid-standarder for konstruktion af elnet i landdistrikter og driftsbetingelserne for PV-integrerede distributionsområder, er hver distributionszone ensartet udstyret med et JP-type udendørs integreret lavspændingsfordelingsskab. Denne enhed integrerer den indgående switch, flere udgående kredsløb, intelligent reaktiv effektkompensation, måling og dataindsamling, jord-lækagebeskyttelse og en smart distributionsterminal, der er velegnet til enten polmonteret eller jordmonteret installation.

Kerneudstyrsspecifikationer

Model: JP udendørs integreret distributionsskab (Rural Grid Standard)

Anvendelig kapacitet: 100kVA/200kVA distributionszoner

Nominel spænding: 0,4kV trefaset fireledersystem

Skabsstruktur: Udendørs regntæt og støvtæt design; højstyrke stålplade med elektrostatisk pulverbelægning; fuldt lukket tyverisikringskonstruktion

Integrerede funktioner: Hovedindgående linjebeskyttelse, flere udgående grenkredsløb, intelligent dynamisk reaktiv effektkompensation, energimåling, fjerndataopsamling, jord-lækagebeskyttelse

Kompensationsmetode: Intelligent controller-baseret dynamisk switching; automatisk justering af reaktiv effektkapacitet baseret på belastning og PV output

Beskyttelsesgrad: IP54 (regntæt, støvtæt, kondensbestandig, manipulationssikker); velegnet til udsatte udendørs miljøer

Installationsmetode: stangmonteret (på transformatorstang) eller jordmonteret; praktisk installation og standardiseret layout

IV. Konstruktion og anvendelses højdepunkter

Integreret design og standardisering: Konsoliderer strømfordeling, kompensation, måling, beskyttelse og overvågningsfunktioner i en enkelt enhed; løser problemer med spredt udstyr og rodet ledninger; opfylder fuldt ud State Grid-standarder for distributionszonekonstruktion.

Dynamisk reaktiv effektkompensation for PV-zoner: Skifter automatisk kondensatorer baseret på belastningsudsving - såsom høj PV-output om dagen og ingen output om natten - for at løse problemer som overspænding fra PV-netforbindelse og ustabilitet i effektfaktoren.

Flere sikkerhedsbeskyttelser: Udstyret med kortslutnings-, overbelastnings-, jord-lækage- og fasetabsbeskyttelse; isolerer fejl i individuelle kredsløb for at forhindre omfattende strømafbrydelser og elektrisk brandfare.

Høj udendørs holdbarhed: Fuldt lukket, regntæt og støvtæt struktur; modstår barske landlige miljøer karakteriseret ved direkte sollys, regn og betydelige temperaturudsving; understøtter langsigtet, vedligeholdelsesfri drift. Intelligent fjerndrift og -vedligeholdelse (O&M): Integrerer intelligente distributionstransformer-områdeterminaler for at muliggøre fjernovervågning af spændings-, strøm-, effektfaktor- og energiforbrugsdata, hvilket letter tidlig fejlvarsling og raffineret O&M-styring.

V. Driftsresultater efter eftermontering

Fuldstændig eliminering af effektfaktorsanktioner: Effektfaktoren for distributionsområdet er stabilt forbedret til over 0,95, hvilket fuldt ud opfylder standarderne for vurdering af statens net og eliminerer alle effektfaktorrelaterede sanktioner.

Væsentlig tabsreduktion og energibesparelser: Lavspændingsledningstab reduceres drastisk, hvilket holder distributionsområdets ledningstab inden for standardgrænserne og sparer en betydelig mængde elektricitet årligt.

Stabil spændingskvalitet, der opfylder standarder: Undertrykker effektivt spændingsudsving forårsaget af nettilsluttede PV-systemer og afbalancerer spids-/lavspændingsniveauer, og løser grundigt problemer med ustabil boligspænding og manglende evne til at betjene elektriske apparater korrekt.

Stærkt forbedret elektrisk sikkerhed: Har uafhængig grenbeskyttelse og præcis udløsning for jordlækage og kortslutningsfejl, hvilket effektivt forhindrer elektrisk stødulykker og elektriske brande i distributionsområdet.

Intelligent og standardiseret O&M: Muliggør fjernovervågning og kontrol af data, hurtig og nøjagtig fejllokalisering og en betydelig reduktion i O&M-arbejdsbyrden, hvilket sikrer, at distributionsområdet består standardiseringsacceptinspektioner ved første forsøg.

VI. Sagsoversigt

JP's integrerede distributionsskab er et kerneudstyr, der er standardiseret af statens net til elnet i landdistrikter, udendørs distributionsområder, distribueret PV-integration og eftermontering af aldrende distributionsområder. Ved at integrere strømfordeling, kompensation for reaktiv effekt, måling, beskyttelse og intelligent overvågning, giver det unikke fordele såsom lave omkostninger, hurtig installation, høje beskyttelsesklassificeringer og vedligeholdelsesfri drift. Det er det foretrukne terminaldistributionsudstyr til standardiseret konstruktion af lavspændingsdistributionsområder, tabsreduktion, effektivitetsforbedring og sikkerhedsforbedring.
