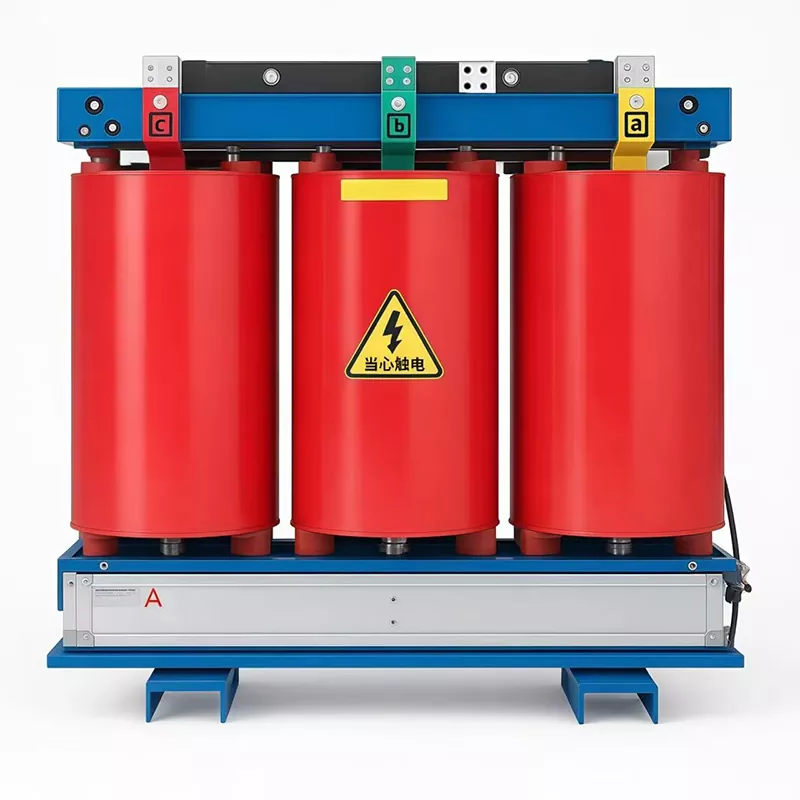

Transformer af tør type

Junray Electrical Dry-type Transformer er en støbeharpiks, oliefri krafttransformator, der er specielt designet til indendørs distributionsapplikationer, hvor brandsikkerhed, vedligeholdelsesfri drift og lav støj er kritiske krav. Nominel kapacitet varierer fra 100 kVA til 3150 kVA, med højspænding 10 kV og lavspænding 0,4 kV. Med epoxyharpiksindkapslede viklinger, Klasse F-isolering og et intelligent temperaturkontrolsystem giver den enestående brandmodstandsdygtighed, fugtbeskyttelse og evne til at modstå kortslutninger. Med cirka 10 % lavere tab end standard olie-nedsænkede transformere, giver den betydelige energibesparelser i forhold til langsigtet drift. Velegnet til indkøbscentre, hospitaler, kontorbygninger, datacentre og underjordiske distributionsrum, hvor pladsen er begrænset, og brandsikkerhedsreglerne er strenge.

Hvad er fordelene ved vores Dry-type Transformer?

Brandsikkerhed: Designet til indendørs brug, denne enhed indeholder ingen isoleringsolie og kan prale af enestående brandmodstand. Den kan installeres direkte i indendørs strømfordelingsrum, hvilket eliminerer behovet for at konstruere et separat, dedikeret brandklassificeret transformerrum. Dette gør den perfekt egnet til indendørs miljøer med strenge brandsikkerhedskrav – såsom indkøbscentre, kontorbygninger og hospitaler – hvor risikoen for olielækage og efterfølgende brand er en primær bekymring.

Vedligeholdelsesfri: I modsætning til olienedsænkede transformere, der kræver periodiske olieskift og kvalitetsinspektioner, er denne enhed fuldstændig vedligeholdelsesfri. Dette reducerer de langsigtede vedligeholdelsesomkostninger betydeligt, hvilket gør det til et ideelt valg til steder, hvor adgang til rutinemæssig vedligeholdelse er vanskelig eller ubelejlig.

Lavt tab: Energieffektiv drift: Ved at bruge en kerne af siliciumstål af høj kvalitet udviser denne transformer et meget lavt effekttab - ca. 10 % lavere end standard-olie-nedsænkede transformere. På lang sigt udmønter dette sig i betydelige elbesparelser og viser betydelige energieffektivitetsfordele.

Høj pålidelighed: Lav fejlrate: Enheden har viklinger indkapslet i epoxyharpiks og tilbyder overlegne isoleringsegenskaber samt fremragende modstandsdygtighed over for fugt og forurenende stoffer. Dette sikrer en meget stabil drift og en usædvanlig lav fejlrate - ca. 30 % lavere end for olienedsænkede transformere - hvilket gør den til den perfekte løsning til indendørs applikationer.

Produktparameter

Præcis håndværksdetaljer

1. Epoxyharpiksstøbte viklinger: Vindingerne er indkapslet i epoxyharpiks, der tilbyder overlegen isolering, modstandsdygtighed over for fugt og forurenende stoffer og forbedret brandsikkerhed.

2. Luftkølesystem: Har en luftkølemekanisme, der eliminerer behovet for isoleringsolie, kræver ingen vedligeholdelse og sikrer brandsikkerhed.

3. Intelligent temperaturkontrolsystem: Et intelligent system, der automatisk overvåger viklingstemperaturer; Transformer af tør type udløser en alarm i tilfælde af overophedning og sikrer derved driftssikkerheden.

4. Standardiseret installation: Designet til standardiseret installation, hvilket giver mulighed for direkte placering i indendørs strømfordelingsrum for maksimal bekvemmelighed.

Produktanvendelse

Strømdistribution til indkøbscentre: Indendørs strømfordeling til indkøbscentre kræver strenge brandsikkerhedsstandarder.

Hospitalsstrømdistribution: Indendørs strømdistribution til hospitaler kræver strenge brandsikkerhedsstandarder.

Strømfordeling til kontorbygninger: Indendørs strømfordeling til kontorbygninger kræver strenge brandsikkerhedsstandarder.

Fabriksstrømfordeling: Indendørs strømfordeling til fabrikker er vedligeholdelsesfri.

Retrofit projektoversigt

Projektprofil

Dette projekt involverer opførelsen af ​​et nyt underjordisk strømfordelingsrum til et storstilet bykompleks, der omfatter et indkøbscenter, højhuse kontortårne, en underjordisk parkeringskælder, en biograf og understøttende spisefaciliteter. Klassificeret som et område med høj belægning med "Niveau 1" effektbelastningskrav, er fordelingsrummet placeret i bygningens underjordiske niveau. Den oprindelige plan om at bruge traditionelle olienedsænkede transformere præsenterede problemer som potentiel olielækage, brandfare, et stort fodaftryk, kompleks drift og vedligeholdelse og overdreven støj, der ikke opfylder brandsikkerheds- og miljøbestemmelserne for underjordiske strukturer. I stedet anvender projektet SCB13 epoxyharpiksstøbte tør-type transformere som de primære distributionsenheder. Disse transformere leverer strøm til daglig drift – inklusive generel strøm, belysning, centralt klimaanlæg og brandsikkerhedssystemer – på tværs af hele det kommercielle kompleks, hvilket sikrer sikker, uafbrudt drift døgnet rundt.

Udfordringer før installation og udvælgelsesgrundlag

Underjordiske lukkede rum har ekstremt strenge brandsikkerhedskrav; olienedsænkede transformere udgør en risiko for oliebrande og lækagerelateret forurening, idet de ikke opfylder standarderne for civil luftforsvar og brandsikkerhed.

Områder med høj tæthed kræver lav støj og miljømæssig overholdelse; olie-nedsænkede transformatorer genererer betydelig støj og lugte, hvilket nemt fører til klager.

Sommerklimaanlæggets belastninger er koncentrerede og flygtige, hvilket skaber høj risiko for temperaturstigning; systemet kræver robust overbelastningskapacitet og præcis temperaturovervågning.

Den underjordiske plads er begrænset, hvilket nødvendiggør kompakte transformatorenheder, der giver mulighed for direkte indendørs gulvmontering og ikke kræver rutinemæssige inspektioner eller vedligeholdelse på stedet.

Høj overordnet strømforsyningssikkerhed er påkrævet; længerevarende udfald til vedligeholdelse er uacceptable, og systemet skal have sikkerhedsbeskyttelse og kortslutningsmodstand.

Udstyrskonfiguration

Model: SCB13-1600kVA 10kV/0,4kV støbeharpiks tør-type transformer

Antal: 4 enheder; drives separat med gensidig backup-funktion

Struktur: Fuldstøbt epoxyharpiksisolering; udstyret med temperaturovervågning, aksial ventilatorkøling og en IP30 beskyttelseskapsling

Nøgleparametre: Nominel spænding 10±2×2,5%/0,4kV; impedansspænding 6%; Klasse F isolering; integreret temperaturovervågning, overtemperaturalarm og overtemperaturudkoblingsbeskyttelse

Installationssted: Dedikeret underjordisk distributionsrum (niveau B1); direkte indendørs gulvmontering; ingen brandsikker oliegrav påkrævet

Hjælpefunktioner: Intelligent temperaturregulator, ventilatorkølesystem og vibrations-/støjreduktionsforanstaltninger for at minimere driftsstøj

Applikationshøjdepunkter

Brand- og eksplosionssikker, velegnet til underjordiske miljøer: Oliefrit design med flammehæmmende epoxyharpiksisolering eliminerer brand- og lækagerisici; overholder brandsikkerhedsreglerne og er ideel til langvarig drift i lukkede underjordiske rum.

Lav støj og lavt tab: SCB13-serien. Højeffektiv, energibesparende kernestruktur med integreret støjreduktion sikrer væsentligt lavere driftsstøj, uden at forstyrre indkøbscentrets drift eller kontormiljøer.

Vedligeholdelsesfri og nem at betjene: Eliminerer behovet for periodisk oliefiltrering, udskiftning eller prøveudtagning; kræver kun rutinemæssige visuelle og temperaturinspektioner, hvilket drastisk reducerer driftsomkostningerne.

Høj kortslutningsmodstand og stabil drift: Har en integreret støbt struktur med høj mekanisk styrke, der er i stand til at modstå systemkortslutningsstød; intelligent temperaturkontrol overvåger viklingstemperaturer i realtid for at forhindre overophedningsfejl.

Kompakt fodaftryk og fleksibelt layout: Kræver ingen oliegrave eller komplekse brandslukningssystemer, hvilket sparer plads til civilingeniør i underjordiske distributionsrum.

Operationel præstation

Der opstod ingen olielækager, brande eller isoleringsfejl i løbet af året; bestået brandsikkerheds- og kraftdistributionsacceptinspektioner, hvilket sikrer sikker og kompatibel drift af det underjordiske distributionsrum.

Støjkontrol opfyldte standarder; indkøbscentrets miljø forblev uforstyrret af transformerstøj, og der var ingen klager fra beboerne.

Stabil drift under spidsbelastninger af klimaanlæg om sommeren; temperaturkontrolsystemet afledte varmen effektivt uden overtemperaturudløsning, og spændingskvaliteten forblev stabil, hvilket sikrede pålidelig drift af centralt klimaanlæg, elevatorer og brandsikkerhedsudstyr.

De samlede tab blev væsentligt reduceret sammenlignet med ældre transformere, hvilket resulterede i betydelige energibesparelser under langsigtet drift.

Praktisk fejlfinding og vedligeholdelse: Temperatur og viklingsstatus kan hurtigt kontrolleres, og vedligeholdelsescyklusser er korte, hvilket sikrer uafbrudt strømforsyning til kompleksets drift.

Sagsoversigt

Transformatorer af støbe-tør-type epoxyharpiks er det foretrukne valg til indendørs strømdistribution i områder med høj trafik, såsom underjordiske strukturer, kommercielle komplekser, hospitaler, skoler, datacentre og højhuse. Med funktioner, herunder oliefri brandsikkerhed, lavt støjniveau, energieffektivitet, et kompakt fodaftryk og høj pålidelighed, løser de effektivt brandsikkerhedsrisici og drifts- og vedligeholdelsesudfordringer forbundet med indendørs strømdistribution, samtidig med at de opfylder kravene til grønne bygninger og brandsikkerhedskrav i byerne.

Vælg Junray Electrical

Junray Electrical overholder nøje de nationale standarder i produktionen af ​​sine tør-type transformere. Hver enhed gennemgår strenge spændingsmodstands-, tabs- og temperaturkontroltests for at sikre stabil og sikker drift. Vi tilbyder tilpasningsmuligheder for både kapacitet og spænding, hvilket giver os mulighed for at skræddersy en dedikeret transformer af tør-type specifikt til dine indendørs strømfordelingskrav – hvilket sikrer en perfekt pasform til dine behov.

Junray Electrical er en certificeret producent med et omfattende kvalitetssikringssystem. Vores nøglecertificeringer omfatter:

ISO 9001 – International kvalitetsstyringssystem certificering, der sikrer ensartet produktkvalitet og løbende forbedringer.

CE – Overensstemmelse med europæiske standarder for sundhed, sikkerhed og miljøbeskyttelse, hvilket gør det muligt for vores produkter at komme ind på EU-markedet.

CCC – Kina obligatorisk certificering, obligatorisk for elektriske produkter, der sælges på det kinesiske marked.

CQC – Kina kvalitetscertificering, der viser overholdelse af nationale standarder for elektrisk sikkerhed og ydeevne.

CNAS – China National Accreditation Service til overensstemmelsesvurdering, validering af vores interne test- og kalibreringskapacitet.

Alle transformatorer af tør type er fremstillet og testet i overensstemmelse med de gældende standarder for disse certificeringer, hvilket sikrer pålidelig ydeevne, ensartet kvalitet og problemfri projektaccept.

Ofte stillede spørgsmål

Q1: Hvad er hovedforskellen mellem tør-type transformere og olie-nedsænkede transformere?

A: Transformatorer af tør type bruger epoxyharpiksindkapslede viklinger med luftkøling, der ikke indeholder isoleringsolie. De er brandsikre, vedligeholdelsesfrie og velegnede til indendørs installation. Olie-nedsænkede transformere bruger isolerende olie til afkøling og kræver periodiske olieskift, hvilket gør dem mere velegnede til udendørs applikationer. Transformere af tør type er det foretrukne valg til indendørs miljøer med strenge brandsikkerhedskrav, såsom indkøbscentre, hospitaler og kontorbygninger.

Q2: Kan denne transformer installeres direkte indendørs uden et separat transformerrum?

A: Ja. Da enheden ikke indeholder isoleringsolie og har flammehæmmende epoxyharpiksisolering, udgør den ingen brandrisiko på grund af olielækage. Den kan installeres direkte i indendørs distributionsrum uden behov for et dedikeret brandklassificeret transformerrum, hvilket sparer værdifuld bygningsplads.

Q3: Hvordan overvåges transformatorens temperatur?

A: Transformatoren er udstyret med et intelligent temperaturkontrolsystem, der overvåger viklingstemperaturer i realtid. I tilfælde af overophedning udløser systemet en alarm og kan automatisk udløse enheden for at forhindre skader, hvilket sikrer sikker og pålidelig drift.

Q4: Er tørtransformatoren virkelig vedligeholdelsesfri?

A: Ja. I modsætning til olienedsænkede transformere, der kræver periodisk oliekvalitetstestning, oliefiltrering og olieskift, kræver tørtransformatorer ingen sådan vedligeholdelse. Kun rutinemæssige visuelle inspektioner og temperaturovervågning er nødvendige, hvilket væsentligt reducerer langsigtede drifts- og vedligeholdelsesomkostninger.

Q5: Kan kapaciteten og spændingen tilpasses?

A: Ja. Vi understøtter tilpasning af nominel kapacitet (100 kVA til 3150 kVA), højspænding (10 kV), lavspænding (0,4 kV), impedansspænding (4-6%), viklingsmateriale (kobber eller aluminium) og kapslingsbeskyttelsesklassificering (IP20, IP30, IP40) for at matche dine specifikke indendørs distributionskrav.
