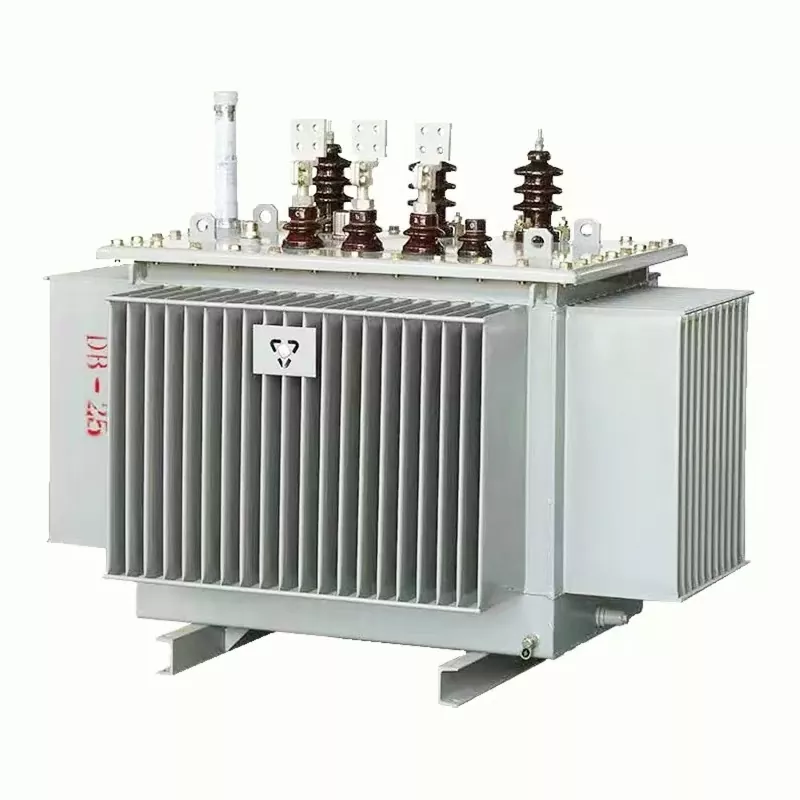

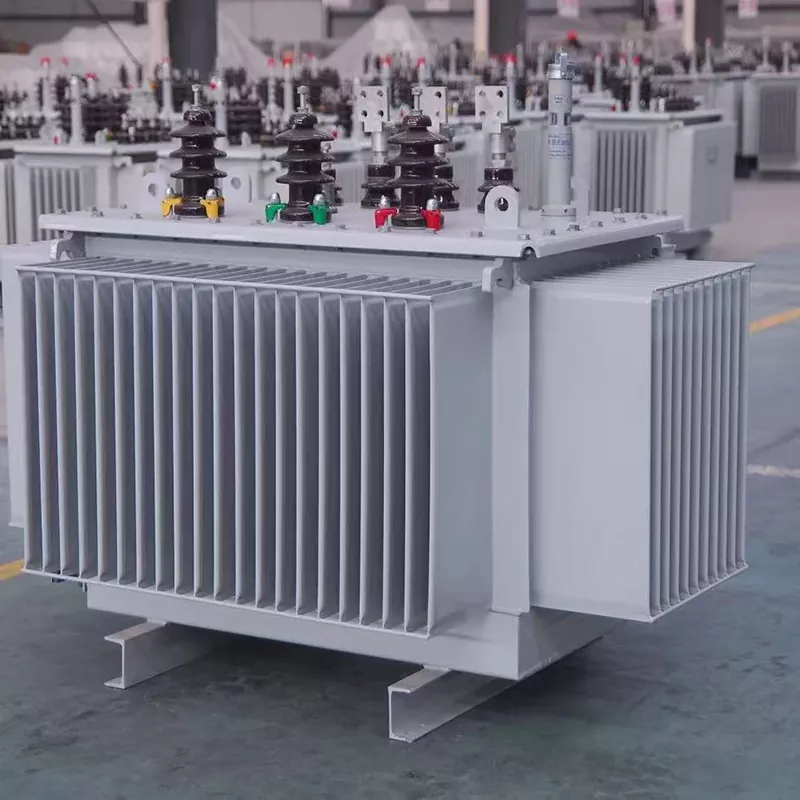

Olie-nedsænket distributionstransformator

Junray Electrical Oil-Immersed Distribution Transformer — nominel kapacitet fra 100 kVA til 10.000 kVA, højspænding 10 kV eller 35 kV, lavspænding 0,4 kV. Indeholder en bølgeforseglet olietank (lækagesikker, vedligeholdelsesfri), højkvalitets siliciumstålkerne (15 % lavere tab end ældre modeller), udskiftning af tap eller on-load tap og tilpasselige kobber- eller aluminiumsviklinger. Designet til udendørs installation i store fabrikker, udendørs transformerstationer, storskala PV-anlæg og større infrastrukturprojekter. Kapacitet, spænding, impedansspænding, tapskiftemetode og viklingsmateriale kan alle tilpasses til at matche specifikke projektkrav.

Ultra-høj kapacitet

Med et usædvanligt bredt belastningskapacitetsområde – der spænder fra 100 kVA til 10.000 kVA – er denne transformer perfekt egnet til at imødekomme massive belastningskrav, såsom dem, der findes i de vigtigste strømdistributionssystemer på store fabrikker og større transformerstationer. Den håndterer problemfrit de højkapacitetskrav, som transformatorer af tør type ikke er i stand til at imødekomme.

Høj omkostningseffektivitet

Denne løsning tilbyder et lavere omkostningspunkt sammenlignet med transformatorer af tør type og giver betydelige besparelser på udstyrsomkostninger til store strømdistributionsprojekter. Der er ingen grund til at pådrage sig de høje omkostninger ved at købe enheder af tør type; olienedsænkede transformere er tilstrækkelige, hvilket reducerer de samlede projektomkostninger væsentligt.

Udendørs egnethed

Med robust vejrbestandighed kan enheden installeres direkte udendørs uden frygt for udsættelse for sol eller regn. Dens bølgede tankdesign inkorporerer en forseglet struktur, der forhindrer olielækage og beskytter mod forurening, hvilket gør den olienedsænkede distributionstransformator perfekt tilpasset til at modstå barske udendørs miljøer og eliminerer behovet for at konstruere et dedikeret indendørs distributionsrum.

Lavt tab og energieffektivitet

Ved at bruge en højkvalitets siliciumstålkerne udviser transformeren ekstremt lavt effekttab. I løbet af langsigtet drift udmønter dette sig i betydelige besparelser på elregningen, hvilket giver betydelige energibesparende fordele – specifikt en 15 % reduktion i strømtab sammenlignet med ældre generations olie-nedsænkede transformere.

Moden og pålidelig

Karakteriseret ved en lav fejlrate, olie-nedsænket distributionstransformator nyder godt af meget moden teknologi og stabil driftsydelse. Som en gennemprøvet løsning, der har været brugt inden for strømdistributionsindustrien i årtier, tilbyder den bekvem vedligeholdelse og er ideel til storskala udendørs strømdistributionsapplikationer.

Tekniske specifikationer

Standarder og overensstemmelse: Dette produkt er fremstillet i nøje overensstemmelse med gældende nationale standarder for olie-nedsænkede distributionstransformatorer. Alle kvalitetskontrolprocedurer og fabrikstestmetoder følger standardkravene for denne produktkategori. Detaljerede testrapporter og overensstemmelsesdokumentation er tilgængelige efter anmodning.

Præcis håndværksdetaljer

1. Korrugeret-forseglet olietank: Har et korrugeret-forseglet tankdesign, der forhindrer olielækage, kræver ingen vedligeholdelse og eliminerer behovet for en ekstern oliekonservator.

2. Isolerende oliekølesystem: Anvender isolerende oliekøling til at levere kraftfulde varmeafledningsevner, hvilket gør det velegnet til håndtering af højkapacitetsbelastninger.

3. Off-Circuit Tap Changer: Udstyret med en off-circuit tap changer, der giver mulighed for justering af transformatorforholdet baseret på netspændingsudsving, hvilket sikrer kompatibilitet med varierende spændingsniveauer.

4. Jernkerne med lavt tab: Konstrueret med en højkvalitets siliciumstålkerne, der minimerer energitab og derved fremmer energieffektivitet og elbesparelser.

5. Udendørs beskyttende struktur: Har et specialiseret beskyttende kabinet designet til udendørs brug, der tilbyder robust modstand mod forurening og fugt til at modstå barske eksterne miljøer.

Gældende scenarier

Fabrikker i stor skala: Udendørs strømfordeling og højkapacitetsbelastninger til store industrianlæg.

Udendørs transformerstationer: Udendørs transformerstationer og højkapacitets eldistributionsanlæg.

Storskala PV-systemer: Udendørs transformatorer til storskala solcelleanlæg.

Større infrastruktur: Udendørs strømdistribution til større infrastrukturprojekter.

Tilpasningsmuligheder

Vi understøtter fleksibel tilpasning af denne olie-nedsænkede distributionstransformer for at matche specifikke projektkrav:

Nominel kapacitet: Justerbar inden for området 100 kVA til 10.000 kVA

Nominel spænding: Højspænding 10 kV eller 35 kV; Lavspænding 0,4 kV

Impedansspænding: Kan tilpasses inden for 4 % til 8 %

Spændingsreguleringsmetode: Udskiftning af taphane eller udskiftning af trykudtag

Oprulningsmateriale: Kobber eller aluminium

For at diskutere dine specifikke projektkrav, bedes du kontakte vores salgsteam med din belastningsprofil, installationsbetingelser og foretrukne leveringstidslinje.

Kvalitetssikring og overholdelse

Junray Electrical opererer under en omfattende kvalitetsstyringsramme understøttet af flere internationale og nationale certificeringer. For vores olie-nedsænkede distributionstransformator-serie lægger vi vægt på ikke kun rutinemæssig kvalitetskontrol, men også strenge, transformerspecifikke tests for at sikre langsigtet pålidelighed i krævende udendørs strømdistributionsapplikationer.

Vores kernecertificeringer:

ISO 9001 – Certificeret kvalitetsstyringssystem, der dækker hele produktionsprocessen, fra råvareinspektion til færdigvaretest, hvilket sikrer sporbarhed og konsistens på tværs af alle transformatorenheder.

CE – Produkter overholder essentielle EU-krav til sikkerhed, sundhed og miljøbeskyttelse, hvilket letter smidig toldbehandling og markedsadgang for europæiske projekter.

CCC – Kina obligatorisk certificering, obligatorisk for elektrisk udstyr, der sælges og installeres på det kinesiske hjemmemarked.

CQC – China Quality Certification, der verificerer, at vores transformere opfylder nationale præstations- og sikkerhedsstandarder for strømdistributionsudstyr.

CNAS – Vores interne testlaboratorium er CNAS-akkrediteret, hvilket validerer vores evne til at udføre standard-kompatible transformatortests, herunder tab uden belastning, belastningstab, impedansspænding og modstå spændingstest ved brug af kalibreret udstyr.

Transformer-specifikke test- og kvalitetsprotokoller:

Ud over rutinemæssige fabriksinspektioner gennemgår hver olienedsænket distributionstransformator følgende specialiserede tests i overensstemmelse med gældende nationale og internationale standarder:

Måling af tab ved ubelastet belastning og måling af belastningstab – for at verificere energieffektiviteten og bekræfte tabsreduktionen på 15 % sammenlignet med ældre generationsmodeller.

Kortslutningsimpedanstest – for at sikre, at impedansspændingen falder inden for det garanterede 4%-8% område.

Strømfrekvensmodstandsspændingstest – for at validere isolationsintegritet og dielektrisk styrke for 10kV/35kV-systemer.

Lynimpulstest (efter anmodning) – for at verificere overspændingsmodstandsevne til udendørs installationer.

Tætningstest – for at bekræfte den korrugerede olietanks integritet og garantere nul olielækage under tryk.

Oliekvalitetstest – for at sikre, at den isolerende olie opfylder specifikationerne for dielektrisk styrke og fugtindhold.

Drejningsforholdstest og vektorgruppeverifikation - for at bekræfte korrekt transformatorforhold og faseforhold.

Delvis udledningstest (efter anmodning) – til applikationer, der kræver ultralave partielle udledningsniveauer.

FAQ

1.Spørgsmål: Hvad er forskellene mellem olie-nedsænkede distributionstransformere og tør-type transformere?

Svar: Kapaciteten af ​​olienedsænkede transformatorer kan nå 100kva til 10.000kva, hvilket kan opfylde behovene for ekstremt store belastninger. Kapaciteten af ​​transformatorer af tør type er dog begrænset. Samtidig er olienedsænkede transformere billigere end transformatorer af tør type og kan placeres direkte udendørs uden behov for et indendørs distributionsrum, hvilket gør dem mere velegnede til store udendørs distributionsscenarier med høj kapacitet.

2. Spørgsmål: Kan dette produkt bruges direkte udendørs?

Svar: Vi har vedtaget et bølgeforseglet olietankdesign, som har stærk tætningsevne. Det kan effektivt forhindre olielækage og forurening. Kombineret med den udendørs-specifikke beskyttelsesstruktur kan den forhindre fugt, modstå sollys, regn og andre elementer. Der kræves ingen yderligere beskyttelsesfaciliteter. Den passer perfekt til det barske udendørsmiljø og behøver ikke at bygge et indendørs strømfordelingsrum separat.

3. Spørgsmål: Kan kapaciteten og spændingen af ​​den olienedsænkede transformator tilpasses?

Svar: Olie-nedsænket distributionstransformator har en nominel kapacitet, der spænder fra 100KVA til 10.000KVA, og en nominel spænding, der dækker højspænding 10kV/35kV og lavspænding 0,4kV. Samtidig kan impedansspændingen, spændingsreguleringsmetoden og viklingsmaterialet alle tilpasses. I overensstemmelse med kravene til udendørs strømdistribution i forskellige scenarier, såsom store fabrikker og udendørs transformerstationer, kan vi skræddersy specifikt udstyr til præcist at imødekomme behovet for udendørs strømdistribution med stor kapacitet.

4. Spørgsmål: Hvor ligger fordelen med lavt tab ved dette produkt specifikt?

Svar: Vi bruger højkvalitets siliciumstålpladekerner, som har en tabsrate, der er 15 % lavere end de gamle olienedsænkede transformere. Den energibesparende effekt er bemærkelsesværdig. Under langvarig drift kan det reducere elektrisk energitab betydeligt. Den specifikke mængde elektricitet, der spares, afhænger af den faktiske kapacitet og driftsvarighed. Jo større kapacitet og jo længere driftstid, jo mere strøm spares der, hvilket kan hjælpe store eldistributionsprojekter med at spare langsigtede drifts- og vedligeholdelsesomkostninger.

Teknisk support

Som en professionel producent giver vi teknisk vejledning for at hjælpe oversøiske kunder med korrekt produktvalg, installationsforberedelse og rutinemæssig drift. Vores team tilbyder fjernsupport under installation og idriftsættelse. Reservedele er tilgængelige for hurtig forsendelse. For eventuelle tekniske forespørgsler svarer vores team typisk inden for 24 timer.

Renoveringsprojekt Oversigt

Projektprofil

Dette projekt involverer opførelsen af ​​et nyt eksternt strømdistributionssystem til en lille til mellemstor produktionsvirksomhed i en industripark. Anlæggets primære belastninger består af standard industrielt induktivt udstyr - såsom stansemaskiner, drejebænke, luftkompressorer, ventilatorer og pumper - kendetegnet ved hyppige start-stop-cyklusser, koncentrerede dagbelastninger og let belastning om natten. Fordelingstransformatoren er placeret på en dedikeret udendørs platform, der tilbyder rigelig plads, fremragende ventilation og frihed fra brandsikkerhedsrestriktioner forbundet med lukkede indendørs områder.

I betragtning af den udendørs installation, krav til omkostningseffektivitet, behov for effektiv varmeafledning og betydelige belastningsudsving, anvender projektet en S13-M hermetisk forseglet olie-nedsænket krafttransformator frem for en tør-type enhed. Denne enkelte transformer tjener som hovedstrømkilde for hele anlægget – dækker drivkraft, belysning og produktionsudstyr – og sikrer derved en stabil, langsigtet strømforsyning til driften.

Projektudfordringer og udvælgelsesgrundlag

Udendørs rums egnethed til olienedsænkede transformere: Den udendørs transformatorplatform tilbyder rigelig plads og god ventilation, der overholder installationsstandarder uden de strenge brandsikkerhedsmæssige begrænsninger, der gælder for indendørs installationer.

Omkostningskontrol: For den samme kapacitet er olienedsænkede transformere væsentligt billigere end transformere af tør type, hvilket væsentligt reducerer virksomhedens infrastrukturinvesteringer.

Krav til høj varmeafledning: Med koncentreret industrielt udstyr, tunge belastninger i dagtimerne og hurtige temperaturstigninger overgår det selvkølende oliecirkulationssystem i olienedsænkede transformatorer tør-type enheder, hvilket gør dem ideelle til kontinuerlig drift med tung belastning.

Robust overbelastnings- og overspændingsmodstand: Værkstedsmaskineri skaber betydelige overspændingsbelastninger under opstart og nedlukning; olienedsænkede transformere tilbyder overlegen kortslutnings- og overbelastningsfasthed, hvilket gør dem velegnede til svingende industrielle belastninger.

Enkel, moden vedligeholdelse: Olie-nedsænkede transformatorer har en enkel struktur, der gør fejldiagnose og reparation ligetil og giver mulighed for brug af standardreservedele – ideel til anlæggets rutinemæssige vedligeholdelseskapaciteter. Udstyrskonfiguration

Baseret på den beregnede samlede belastning installeres en S13-M-800kVA 10kV/0,4kV hermetisk lukket, energieffektiv olie-nedsænket transformer på den udendørs platform. Den har et hermetisk forseglet bølgepaptankdesign uden oliekonservator, hvilket gør den velegnet til udendørs drift i al slags vejr.

Nøgleudstyrsspecifikationer

Model: S13-M-800kVA Fuldt forseglet olie-nedsænket krafttransformator

Nominel spænding: 10±2×2,5% / 0,4kV

Kølemetode: Olie-nedsænket selvkøling (ONAN)

Kernemateriale: Siliciumstålplader med høj permeabilitet; energieffektiv struktur med lavt tab

Strukturelle egenskaber: Fuldt forseglet bølgepapolietank; vedligeholdelsesfri; oxidations- og fugtbestandig; stabil isoleringsevne

Beskyttelseskonfiguration: Højspændingsudfaldssikring, lynafleder, lavspændingshovedafbryder, jordingsbeskyttelse

Installationsmetode: Udendørs overliggende installation på en stålplatform; omfatter lynbeskyttelse, jordforbindelse og sikkerhedshegn

Konstruktion og anvendelses højdepunkter

Ultralavt tab og høj energieffektivitet: Har S13 energibesparende struktur; tomgangs- og belastningstab er væsentligt lavere end ældre S11- og S9-modeller, hvilket resulterer i betydelige langsigtede elomkostningsbesparelser.

Fremragende udendørs tilpasningsevne: Den fuldt forseglede struktur isolerer enheden fra luft, regn og støv; modstandsdygtig over for kondensering og oxidation; velegnet til udendørs drift ved både høje sommertemperaturer og lave vintertemperaturer.

Overlegen varmeafledning: Ensartet varmeafledning via transformatoroliecirkulation sikrer en stabil temperaturstigning under tunge belastninger, hvilket undgår de højtemperaturbelastningsbegrænsende problemer, der er almindelige i tør-type transformere.

Høj slag- og kortslutningsmodstand: Stabil drift under stødbelastninger forårsaget af hyppig start og stop af industrimotorer; modstandsdygtig over for overophedning og snuble.

Klar omkostningseffektiv fordel: Lave udstyrsomkostninger, enkel installation og intet behov for komplekse brandslukningsfaciliteter, hvilket væsentligt reducerer omkostningerne ved fabrikkens strømdistributionsinfrastruktur.

Operationel præstation

Stabil og kompatibel strømforsyningskvalitet: Spændingsafvigelse efter idriftsættelse og trefasebalance opfylder fuldt ud industrielle strømstandarder, hvilket sikrer problemfri drift af værkstedsudstyr.

Ingen uregelmæssigheder under spidsbelastninger: Transformatorolietemperatur og temperaturstigning forbliver normale under fuld-load dagproduktion; ingen overbelastning eller unormal opvarmning forekommer.

Betydelig energi- og tabsreduktion: Kernedesign med lavt tab reducerer transformatortab drastisk, hvilket effektivt reducerer virksomhedens månedlige basale elafgifter og tabsrelaterede omkostninger.

Udendørsdrift uden fejl: Den fuldt forseglede struktur eliminerer risikoen for vandindtrængning, fugt og korrosion, hvilket sikrer stabil drift i al slags vejr hele året. Praktisk og billig O&M: Udstyret har et modent design og en lav fejlrate; rutinemæssig vedligeholdelse kræver kun visuelle inspektioner og kontrol af olieniveauer og jordforbindelse, hvilket resulterer i minimal driftsbyrde.

Sagsoversigt

Olie-nedsænkede transformatorer (S13-M-serien) er det foretrukne valg til eldistributionsprojekter i industrianlæg, distributionsområder i landdistrikter, eksterne nettransformatorstationer og installationer på åbent byggeplads. Sammenlignet med transformatorer af tør type tilbyder de fordele såsom overlegen varmeafledning, høj overbelastnings- og slagfasthed, lavere omkostninger, fremragende energieffektivitet og nem vedligeholdelse. De er særligt velegnede til udendørs installation og industrielle applikationer karakteriseret ved betydelige belastningsudsving eller tunge belastninger, hvilket repræsenterer den mest modne og omkostningseffektive transformatorløsning til eksterne netdistributionsprojekter.
