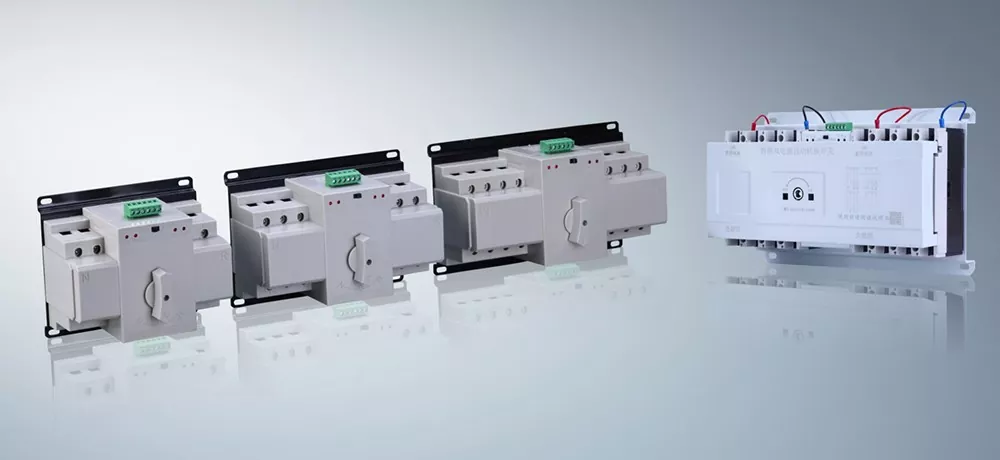

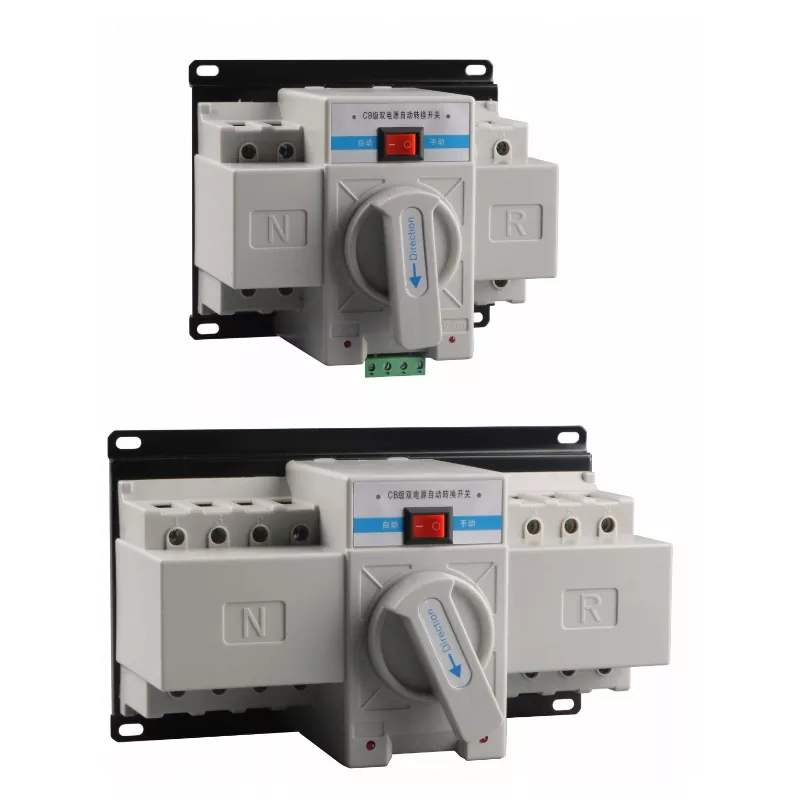

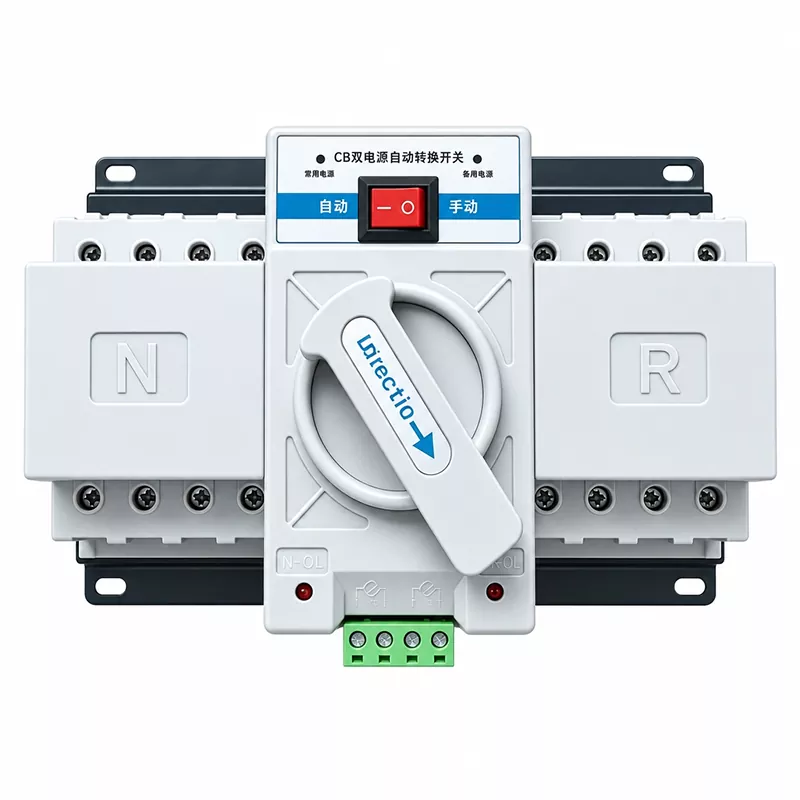

ATS Dual Power Automatic Transfer Switch-CB

Junray Electrical ATS Dual Power Automatic Transfer Switch-CB er en omkostningseffektiv automatisk koblingsløsning designet til sekundære belastninger såsom nødbelysning, brandudstødningssystemer og generel backupstrøm i kommercielle bygninger, boligkomplekser og små fabrikker. I modsætning til PC-klasse overførselskontakter, der bruger dyre isolatorer uden indbygget beskyttelse, bruger denne CB-klasse løsning standardafbrydere kombineret med en intelligent controller, der giver både overbelastnings-/kortslutningsbeskyttelse og automatisk strømoverførselsfunktionalitet. Nominel strøm varierer fra 32A til 800A med 3P/4P-konfigurationer, med mekanisk og elektrisk dobbelt sammenlåsning for at forhindre parallel tilslutning af strømkilder.

Sig farvel til høje omkostninger og strømafbrydelser

Selvom omskiftningsydelse på pc-niveau er fremragende, er prisen høj, hvilket er et betydeligt spild for ikke-kernebelastninger; og i tilfælde af strømafbrydelse vil forretning og liv gå i stå med enkeltstrømforsyning. ATS Dual Power Automatic Transfer Switch-CB fra Junray Electrical opgiver den dyre isolationsafbryderstruktur og vedtager en moden og økonomisk løsning af afbryderkombinationer. Det betyder, at du ikke behøver at betale en høj præmie for at opnå pålidelig dual-power automatisk skiftfunktion. Det balancerer perfekt omkostninger og ydeevne, hvilket giver almindelige brugere råd til "no-power-tab"-garantien og løser fuldstændigt modsætningen mellem begrænset budget og behovet for strømforsyning.

Lave omkostninger, høj pålidelighed

Kernekonkurrenceevnen for ATS Dual Power Automatic Transfer Switch-CB ligger i dens unikke "kredsløbsafbryder + controller" strukturelle design:

Høj omkostningseffektivitet: Sammenlignet med produkter på pc-niveau bruger CB-løsningen standardiserede, plastikkapslede afbrydere som aktuator, hvilket reducerer produktionsomkostningerne betydeligt. For almindelige belastninger, der ikke kræver skift på millisekundniveau (såsom belysning, stikkontakter og almindelig strøm), er dette det mest omkostningseffektive valg.

Dobbelt beskyttelsesfunktioner: Dette er et stort højdepunkt, der adskiller det fra pc-niveau. Da afbryderen bruges som hovedafbryder, kommer den med overbelastnings- og kortslutningsbeskyttelsesfunktioner. Uanset om det er hovedstrømforsyningen eller backup-strømforsyningen, når der først opstår en unormal strøm i ledningen, vil strømafbryderen automatisk udløse for at afbryde fejlen, hvilket forhindrer ledningsudbrænding og beskadigelse af udstyr, svarende til at give begge strømkilder en "skudsikker dragt".

Automatisk problemfri overvågning: Med en intern intelligent controller overvåger den netspændingen i realtid. Når lysnettet er slukket, fase mangler, eller spændingen er unormal, kan den automatisk starte omskiftermekanismen for at overføre belastningen til backup-strømforsyningen, hvilket sikrer uafbrudt strømforsyning. Selvom koblingstiden er lidt længere end på pc-niveau, opfylder den fuldt ud behovene i de fleste civile og kommercielle scenarier.

Professionel fremstilling

Som en professionel producent med dyb teknisk ekspertise, overholder Junray Electrical strengt de nationale standarder for CB-niveau dual power automatiske overførselskontakter i sin produktion. Vores fabrik er udstyret med en moden kredsløbsafbryder-samlelinje og en intelligent controller-testplatform, der sikrer, at hvert produkt er robust og holdbart.

Denne ATS Dual Power Automatic Transfer Switch-CB har pålidelige mekaniske og elektriske låse til dobbelt beskyttelse, der forhindrer kortslutninger forårsaget af samtidig tilslutning af de to strømkilder. Hver switch gennemgår streng opstartsfejlretning, test af switchlogik og test af beskyttelseskarakteristika, før de forlader fabrikken, hvilket sikrer stabil drift inden for et bredt strømområde på 32A til 800A og giver dig en pålidelig strømskifteservice i lang tid.

Tekniske specifikationer

Gældende scenarier

Butiksstrømdistribution: Nærbutikker, restauranter osv., der kræver dobbelt strømforsyning, men har begrænsede budgetter.

Små boligområder: Belysning til boligbyggerier, ejendomsadministration mv ved sekundære belastninger.

Små fabrikker: Hjælpestrømforsyning til ikke-kritiske produktionslinjer.

Små solcelleanlæg: Nettilslutning til netstrøm og solcelleanlæg.

Vores certificeringer

Junray Electrical er en certificeret producent med et omfattende kvalitetssikringssystem. Vores nøglecertificeringer omfatter:

ISO 9001 – International kvalitetsstyringssystem certificering, der sikrer ensartet produktkvalitet og løbende forbedringer.

CE – Overensstemmelse med europæiske standarder for sundhed, sikkerhed og miljøbeskyttelse, hvilket gør det muligt for vores produkter at komme ind på EU-markedet.

CCC – Kina obligatorisk certificering, obligatorisk for elektriske produkter, der sælges på det kinesiske marked.

CQC – Kina kvalitetscertificering, der viser overholdelse af nationale standarder for elektrisk sikkerhed og ydeevne.

CNAS – China National Accreditation Service til overensstemmelsesvurdering, validering af vores interne test- og kalibreringskapacitet.

Alle ATS Dual Power Automatic Transfer Switches er fremstillet og testet i overensstemmelse med de gældende standarder for disse certificeringer, hvilket sikrer pålidelig ydeevne, ensartet kvalitet og problemfri projektaccept.

Garanti og eftersalgssupport

Standardgaranti: 24 måneder fra idriftsættelsesdatoen.

Udvidet garanti: Valgfri udvidet garanti op til 60 måneder tilgængelig efter anmodning.

Teknisk support: 7×24 timer global hurtig respons. Vores team yder teknisk fjernvejledning under installation og idriftsættelse og svarer på alle tekniske forespørgsler inden for 24 timer.

Reservedele: Almindelige reservedele er tilgængelige til hurtig forsendelse for at minimere nedetid på udstyret.

Retrofit projektoversigt

I. Projektets baggrund

Dette projekt involverer eftermontering af lavspændingsstrømdistribution af et bymæssigt kommercielt kompleks. Bygningen huser "Niveau 2" kritiske belastninger, herunder detailbutikker, offentlig belysning, brandudstødningssystemer, nødevakueringssystemer og lavspændingsudstyrsrum. Det originale distributionssystem var afhængig af en enkelt strømforsyning uden en backup-strømoverførselsmekanisme. Som følge heraf resulterede netvedligeholdelse, ledningsfejl eller øjeblikkelige spændingsfald i totalt strømtab på tværs af sektionen, hvilket medførte pludselige nedlukninger af udstyr, svigt af brandberedskabssystemer, elevatorer fastklemt og afbrydelser i overvågningsregistrering. Disse problemer udgjorde betydelige brandsikkerhedsrisici og opfyldte ikke nødstrømforsyningsstandarder for kommercielle bygninger.

For at sikre uafbrudt strømforsyning til brandsikkerhed og offentlige nødbelastninger installeres CB-klasse Automatic Transfer Switches (ATS) i alle nødfordelingsbokse og brandstrømskabe. Disse enheder anvender en dobbeltkredsløbsafbryderkonfiguration for at muliggøre automatisk skift mellem hoved- og backupstrømkilder, hvilket sikrer problemfri overførsel under udfald og overholdelse af brandsikkerhedsaccept og kommercielle driftsstandarder.

II. Problemer før eftermontering

Enkelt strømkilde uden redundans; strømtab fører til øjeblikkelig nedlukning: Manglende backup-strømskift betød, at netudsving eller linjefejl forårsagede øjeblikkeligt strømtab til nødbelysning, røgudsugningsventilatorer og overvågningssystemer.

Ikke-kompatible brandsikkerhedssystemer: Brandventilatorer og nødbelysning manglede automatisk backupstrøm, hvilket overtrådte "Code for Fire Protection Power Supply in Buildings" og ikke bestod brandsikkerhedsinspektioner.

Høj risiko og langsom hastighed for manuel omskiftning: Fraværet af automatiske overførselsenheder krævede manuel omskiftning under udfald; langsomme svartider gjorde det umuligt effektivt at håndtere pludselige strømsvigt.

Kortvarige spændingsudsving forårsagede udstyrsnedbrud: Netspændingsfald og kortvarige udfald førte til genstart af lavspændingsudstyr, tab af data og hyppige fejlfunktioner i kommercielt udstyr.

Mangel på overbelastning og kortslutningsbeskyttelse; dårlig sikkerhed: Traditionelle overførselsenheder udførte omskiftning uden beskyttelse, idet de ikke automatisk isolerede defekte kredsløb og skabte en risiko for kaskadeudbrud.

III. Udstyrskonfigurationsplan

Baseret på strømforsyningsegenskaberne for erhvervskompleksets niveau 2-belastninger, brandsikkerhedsbestemmelser og budgetmæssige overvejelser, er der valgt CB-klasse Automatic Transfer Switches til hele projektet. Disse enheder har en konfiguration, der kombinerer to miniatureafbrydere med mekanisk og elektrisk sammenlåsning, hvilket giver både beskyttelse og koblingsfunktioner, der er velegnede til brandudstødningssystemer, nødbelysning og generel reservestrømbelastning.

Nøgleudstyrsspecifikationer

Model: CB-klasse Automatic Transfer Switch (ATS) (Circuit Breaker-based ATS)

Nominel spænding: AC 380V/220V (lavspændingsstrømfordelingssystemer)

Nominel strøm: 63A–125A (velegnet til nødstrøm og belysningsbelastninger på tværs af bygningsgulve)

Struktur: Dobbeltkredsløbsafbryderkonfiguration med indbygget overbelastnings- og kortslutningsbeskyttelse

Skiftetilstand: Kan konfigureres til "Auto-overførsel/Auto-gendannelse" eller "Auto-overførsel/Ikke-automatisk gendannelse"

Interlocking: Mekanisk tvungen interlock plus elektrisk interlock (forhindrer parallel kortslutning af de to strømkilder)

Skiftetid: 0,5–2 sekunder (Opfylder ikke-afbrydelseskrav for standard nødbelastninger)

Kompatible belastninger: Grade II brandsikkerhedsbelastninger, nødbelysning, udstødningsudstyr, strømforsyning til indkøbscentre og lavspændings-/ELV-systemer

IV. Konstruktion og applikationshøjdepunkter

Integreret afbryderbeskyttelse (høj sikkerhed): Den primære fordel ved CB-klassen ATS er dens integrerede MCB-beskyttelse, der byder på automatisk udløsning for overbelastninger og kortslutninger; det beskytter mod fejl før skift, hvilket forhindrer fejludbredelse.

Dobbelt mekanisk og elektrisk sammenlåsning (eliminerer parallelle risici): Sikrer, at de to strømkilder aldrig kan lukke samtidigt, hvilket strukturelt eliminerer risikoen for parallelle kortslutningsulykker.

Omkostningseffektiv (velegnet til klasse II-belastninger): Lavere omkostninger og enklere vedligeholdelse sammenlignet med integrerede ATS-enheder i pc-klassen; ideel til klasse II nødbelastninger i indkøbscentre, kommercielle bygninger og fabrikker.

Automatisk spændingsdetektion og intelligent omskiftning: Detekterer automatisk spændingstab, underspænding eller fasetab i hovedforsyningen; skifter hurtigt til backup-kilden og genopretter automatisk forbindelsen, når hovedstrømmen vender tilbage - hvilket muliggør fuldstændig uovervåget drift.

Universel installation og nem eftermontering: Modulær kabinetinstallation kræver ingen ændringer i hovedkredsløbsstrukturen, hvilket gør den velegnet til eftermontering af ældre skabe eller tilføjelse af nødstrømsdistributionssystemer.

V. Operationel ydeevne efter eftermontering

Automatisk skift under strømafbrydelser (nul afbrydelse for nødbelastninger): Nødbelysning, røgudsugningsventilatorer og overvågningssystemer fortsætter med at fungere uden strømafbrydelse eller systemnedlukning under netflimmer eller vedligeholdelsesrelaterede afbrydelser.

Automatisk fejlbeskyttelse (forhindrer udbredelse): I tilfælde af en grenkredsløbskortslutning eller overbelastning udløses afbryderen først for at yde beskyttelse, hvilket sikrer, at opstrømsstrømforsyningen og andre kredsløb forbliver upåvirkede. Fuldt i overensstemmelse med brandsikkerhedsacceptstandarder: Logikken for brandsikkerheds backup-strømforsyningen er omfattende, og omskiftermekanismen er pålidelig, hvilket sikrer en vellykket gennemgang af den specialiserede acceptinspektion for brandsikkerhedselektriske systemer.

Stabil drift med nul falske operationer eller manglende handling: Præcis kobling fandt sted under flere netudsving og strømafbrydelsestest, uden tilfælde af forkert kobling, mekanisk blokering eller overophedningsfejl.

Lave driftsomkostninger og høj omkostningseffektivitet: Har en enkel struktur, lav fejlrate og universel kompatibilitet med dele, hvilket reducerer langsigtede vedligeholdelses- og udskiftningsomkostninger markant.

VI. Sagsoversigt

CB-klasse dobbeltstrømsoverførselsudstyr er standardvalget til sekundære nødbelastninger, generelle brandsikkerhedsbelastninger og reservestrømdistribution i kommercielle bygninger og indkøbscentre. Den består af to afbrydere og har indbygget beskyttelse, evnen til at afbryde fejlstrømme og høj omkostningsydelse; det adskiller sig fra PC-klasse udstyr (som er en integreret enhed uden indbygget beskyttelse, giver hurtigere omskiftning og bruges til primære belastninger). Med balance mellem sikkerhed og omkostningseffektivitet er udstyr i CB-klassen det mest udbredte og pålidelige valg til acceptinspektioner i bygnings nødstrømsdistribution, eftermontering af aldrende systemer og brandsikkerhedssystemopgraderinger.

FAQ

Q: Hvad er den største forskel mellem CB-niveau og PC-niveau dobbelt strømforsyninger?

A: Den største forskel ligger i beskyttelsesfunktionerne og prisen. CB-niveau (som dette produkt) består af afbrydere og leveres med overbelastnings- og kortslutningsbeskyttelse. Det er billigere og velegnet til almindelige belastninger; PC-niveau er sammensat af afbrydere og har ikke kortslutningsbeskyttelse (kræver en ekstern sikring); den har en hurtigere omskiftningshastighed og er dyrere, velegnet til kernebelastninger. For de fleste almindelige scenarier er CB-niveau det mest omkostningseffektive valg.

Q: Kan denne switch installeres i et almindeligt distributionsskab?

A: ATS Dual Power Automatic Transfer Switch-CB vedtager et standardiseret strukturelt design med en kompakt størrelse og lav pladsoptagelse. Den kan nemt installeres i standardfordelingsbokse eller styreskabe, og installationsmetoden ligner den for en almindelig afbryder, hvilket er meget praktisk.

Spørgsmål: Er tilpasset strøm og polantal understøttet?

A: Ja. Vi kan tilpasse strømniveauer fra 32A til 800A i henhold til dine projektkrav, såvel som polkonfigurationer af 3P eller 4P, for perfekt at opfylde dine behov for dobbelt strømskift.

Hvorfor vælge Junray Electrical?

Ved at vælge Junray Electrical får du fordel af et professionelt team på 50 personer, herunder 5 dedikerede tilbudsingeniører, som kan tilbyde dig hurtige og præcise kundetilpassede tjenester. Vi garanterer en global hurtig reaktion på 7×24 timer. Hvis du leder efter en økonomisk, selvbeskyttende og pålidelig ATS Dual Power Automatic Transfer Switch-CB, så tøv ikke længere. Kontakt os med det samme for at få gratis teknisk rådgivning og tilbud, og lad Junray Electrical bygge et sikkert, økonomisk og effektivt strømdistributionssystem til dig.
