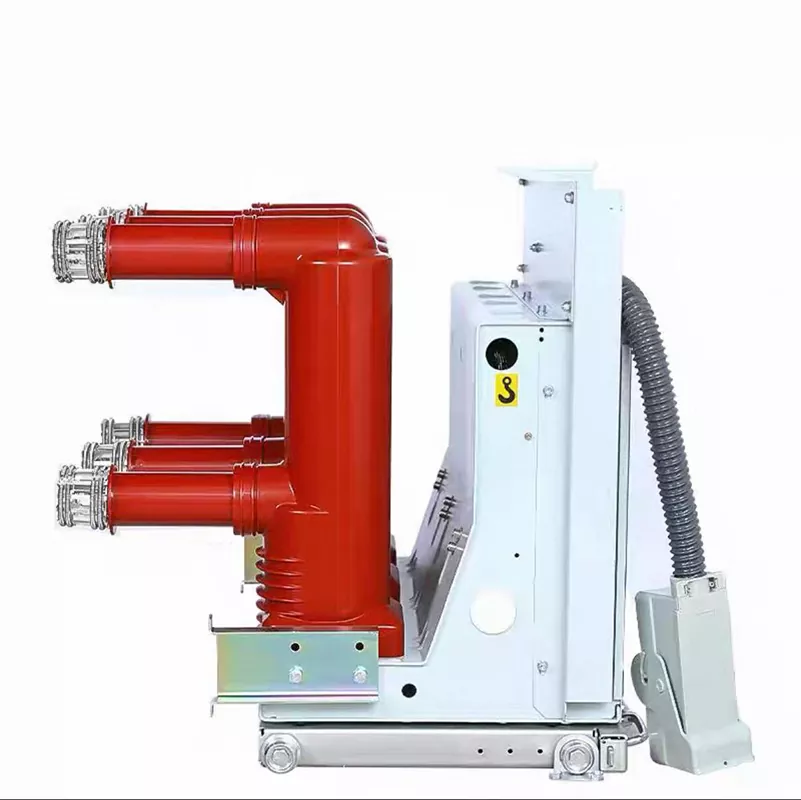

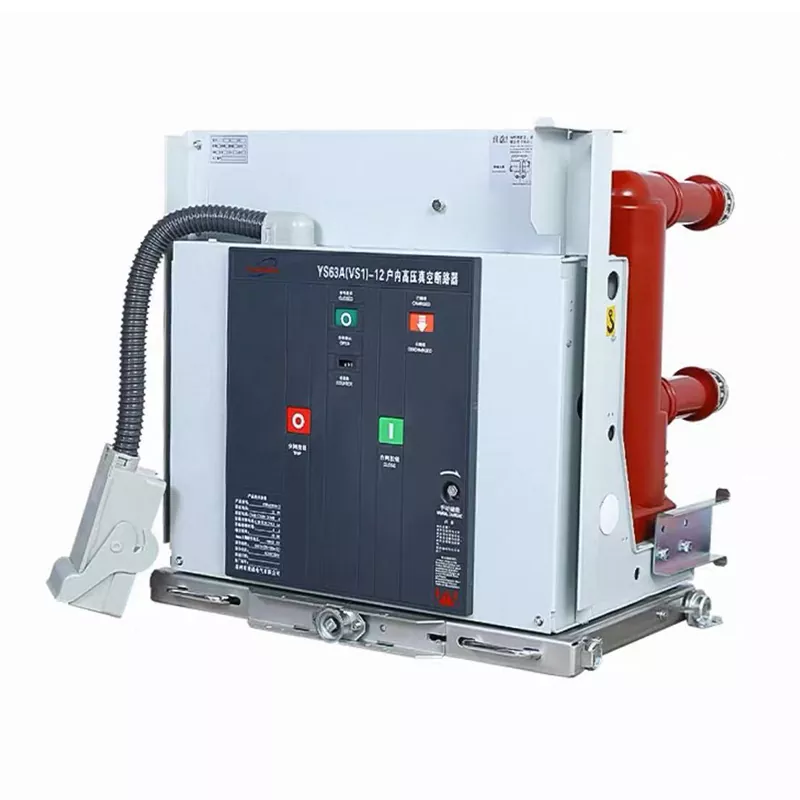

VS1 Vakuum Afbryder

Er du bekymret for, at i tilfælde af en kortslutning på en højspændingsledning, vil afbryderen på grund af dens utilstrækkelige lysbueslukningsevne ikke være i stand til at afbryde strømmen, hvilket resulterer i, at transformeren brænder eller endda en eksplosion? I et 10kV højspændingsmiljø er lysbueenergien enorm. Traditionelle olieafbrydere eller almindelige afbrydere er ikke længere i stand til at opfylde de strenge sikkerhedskrav i moderne elnet. VS1 Vacuum Circuit Breaker fra Junray Electrical er specielt designet til at løse dette kernepunkt. Vi bruger vakuum som lysbueslukkende medium og udnytter dets ekstremt høje isoleringsstyrke og lysbueslukningsevne til hurtigt at slukke lysbuen ved strømmens nulpunkt. Det betyder, at uanset hvor alvorlig kortslutningsfejlen på ledningen er, kan den pålideligt afbryde strømforsyningen, forhindre udvidelsen af ​​fejlen og helt eliminere dine bekymringer om højspændingsbrudkapaciteten.

Vakuumbueafbrydelse og præcis beskyttelse

Kernekonkurrenceevnen for VS1 Vacuum Circuit Breaker ligger i dens avancerede lysbueafbrydelseskammerdesign og pålidelige fjederbetjeningsmekanisme:

Fremragende afbrydelseskapacitet: Ved hjælp af et dedikeret vakuumbueafbrydelseskammer har kontaktoren lav kontaktmodstand og kort lysbuevarighed. Sammenlignet med ældre udstyr kan det afbryde større kortslutningsstrømme (op til 40kA), perfekt tilpasset de barske forhold på 10kV højspændingsledninger, hvilket sikrer, at det stadig kan "knække og slukke" ved ekstreme fejl.

Dobbelt beskyttelsesmekanisme: Udstyret med præcise overbelastnings- og kortslutningsbeskyttelsesfunktioner. Når der detekteres en abnormitet i linjestrømmen, kan den sammen med relæbeskyttelsesanordningen automatisk og hurtigt afbryde kredsløbet, effektivt beskytte dyrt højspændingsudstyr såsom transformere og kabler og forhindre permanent skade på grund af overstrøm.

Standardiseret kompatibilitet: Kompakt i størrelsen, den kan perfekt installeres på køretøjet, hvilket ikke kun sparer det indvendige rum i koblingsskabet, men gør også vedligeholdelse og reparation ekstremt praktisk, med drift opnåelig ved blot at skubbe ind eller trække ud.

Junray Electricals kvalitetssikring

Som en professionel producent med dyb teknisk ekspertise, overholder Junray Electrical nøje de nationale standarder for VS1 vakuumafbrydere under produktionen. Vores fabrik er udstyret med avancerede vakuumstøbnings- og samlebånd, der sikrer, at enhver afbryder lever op til industrielle standarder.

Denne VS1 Vacuum Circuit Breaker har en yderst pålidelig fjederlagret betjeningsmekanisme med skarpe og præcise åbnings- og lukkehandlinger, lang mekanisk levetid og ekstremt lav fejlrate. Hver afbryder gennemgår streng opstartsfejlretning, strømfrekvensmodstandsspændingstests, sløjfemodstandstests og mekaniske karakteristiske tests, før de forlader fabrikken, hvilket sikrer stabil drift ved nominelle strømme fra 630A til 3150A, hvilket giver dig langvarig højspændingssikkerhedsbeskyttelse.

Tekniske specifikationer

Gældende scenarier:

Industriel strømfordeling: 10kV indgående og udgående kabinetter til fabrikker, der beskytter store motorer og transformere.

Erhvervsbygninger: Højspændings-strømmodtagerskabe til højhuse og kontorbygninger.

Understationer: Kernebeskyttende komponenter i forskellige 10kV indendørs understationer.

One-stop løsning

At vælge Junray Electrical er ikke blot at vælge en leverandør, men at vælge en pålidelig partner til højspændingssikkerhed. Vi har et professionelt team på 50 personer, inklusive 5 fuldtidsansatte tilbudsingeniører, som kan give dig hurtige og præcise tilpassede tjenester.

Vi lover at tilbyde 7×24-timers global hurtig respons. Hvis du leder efter et produkt, der passer perfekt til KYN28 kabinettet, har stærk brudkapacitet og er pålideligt, så tøv ikke længere. Kontakt os med det samme for at få gratis teknisk rådgivning og tilbud, og lad Junray Electrical bygge et sikkert, stabilt og effektivt strømfordelingssystem til dig.

Retrofit projektoversigt

I. Projektoversigt

Dette projekt involverer opgradering og eftermontering af 10kV højspændingsanlæg på en industriparks 110kV transformerstation. De eksisterende 10kV-tilførselspaneler var udstyret med forældede, tidlige vakuumafbrydere, der havde været i drift i lang tid og led af ældning af mekaniske mekanismer. Problemer på stedet omfattede ofte udbrænding af lukkespolen, fastklemning af mekanismer, energilagringsfejl og manglende drift under fejl. Når der opstod kortslutningsfejl, lykkedes det ikke omskifterne at fjerne fejlen øjeblikkeligt, hvilket fik opstrøms beskyttelsesanordninger til at udløse (sympatisk udløsning). Dette resulterede i udbredte strømafbrydelser i hele området, hvilket i høj grad påvirkede den kontinuerlige anlægsproduktion og pålideligheden af ​​distributionsnetværkets strømforsyning. De forældede kontakter udviste forringede lysbueslukningsevner og mekaniske egenskaber, der ikke levede op til standarderne, idet de ikke opfyldte de nuværende driftskrav til hyppig kobling og hurtig fejlrydning i distributionsnettet.

For fundamentalt at løse risici forbundet med koblingssvigt, funktionsfejl og mekaniske defekter og for at forbedre mulighederne for at fjerne kortslutningsfejl, bliver alle aldrende kontakter i transformerstationen udskiftet med VS1 indendørs højspændingsvakuumafbrydere. Disse tjener som kernebeskyttelsesafbrydere til 10kV distributionssystemet, håndterer belastningsskift samt hurtig udbedring af overbelastnings- og kortslutningsfejl.

II. Problemer før eftermontering

Hyppig udbrænding af lukkespole og mekanisme, der blokerer: På grund af ukorrekt kobling af hjælpekontakt og mekaniske grænseafvigelser, kunne kredsløbet ikke afbrydes straks efter afsluttet lukning. Dette fik spolen til at forblive strømførende og overophedet, hvilket førte til udbrændthed og hyppige lukningsfejl.

Fejl i energilagringsmekanismen og manglende evne til at udføre gentagne operationer: Ældning eller blokering af energilagringsmikroafbryderen og kontakterosion forhindrede automatisk energilagring efter at lukkefjederen udløste. Dette begrænsede enheden til enkeltoperationer, idet den ikke opfylder genlukningskravene.

Manglende drift under kortslutningsfejl, hvilket forårsager sympatisk udløsning: Forringet lysbueslukningsevne og utilstrækkelige åbningshastigheder forhindrede hurtig fejlafhjælpning under kortslutninger i ledningen. Dette udløste opstrømskontakter til at fungere, og derved udvidede omfanget af strømafbrydelsen.

Ældning og overophedning af tulipankontakter: Træthed og udglødning af de bevægelige kontaktfjedre resulterede i utilstrækkelig klemkraft. Langtidsdrift førte til øget kontaktmodstand, hvilket forårsagede kontaktoverophedning og risiko for delvis afladning under spidsbelastningsperioder. Høj O&M-arbejdsbelastning og lave testbeståelsesrater: Ældrende koblingsudstyr udviser mekaniske egenskaber, der overskrider grænserne og forringet isolering; årlige forebyggende test viser konsekvent flere parametre, der ikke opfylder standarderne, hvilket gør det umuligt helt at eliminere skjulte farer.

III. Udstyrskonfigurationsplan

I overensstemmelse med 10kV højspændingsdistributionsstandarder og understations driftsforhold, involverer projektet udskiftning af alle enheder med VS1 faste/udtræksvakuumafbrydere. Disse enheder anvender vakuumbuesluknings- og fjederbetjente mekanismer, der tilbyder fordele såsom høj driftshastighed, lang mekanisk levetid, grundig lysbueslukning og vedligeholdelsesfri drift, og fungerer som kernebeskyttelsesudstyret for 10kV distributionsledningerne.

Kerneudstyrsspecifikationer

Model: VS1/1250A-25kA indendørs højspændingsvakuumafbryder

Nominel spænding: 12kV (velegnet til 10kV mellemspændingsdistributionssystemer)

Nominel strøm: 1250A (opfylder strømførende krav til tunge anlægsbelastninger)

Kortslutningsbrudstrøm: 25kA (i stand til hurtigt at fjerne alvorlige fase-til-fase- og fase-til-jord kortslutningsfejl)

Bueslukkende medium: Højvakuumafbryder (ingen frie gasser, ingen risiko for forbrænding eller eksplosion)

Betjeningsmekanisme: Integreret fjederenergilagringsmekanisme (stabile åbnings-/lukkehastigheder og fremragende mekaniske egenskaber)

Beskyttelsesfunktioner: I stand til at afbryde belastningsstrøm, overbelastningsstrøm og kortslutningsstrøm; besidder ægte fejlafbrydningsevne

Tilknyttet test: Efterudskiftningsverifikation omfatter test af mekaniske karakteristika, test af isolationsmodstandsspænding, kontrol af sløjfemodstand og fuld validering af åbnings-/lukketider.

IV. Konstruktion og anvendelses højdepunkter

Vakuumbueudryddelse – sikker og risikofri: Afhænger af et højvakuummiljø til lysbueudslukning; indeholder ingen olie eller SF6-gas og udgør ingen risiko for forbrænding eller eksplosion. Lysbuens slukningshastighed overstiger langt hastigheden for ældre lavolie-afbrydere, hvilket sikrer ren og grundig fejlafhjælpning.

Stabil mekanisme - Eliminerer spoleudbrænding: Optimeret hjælpekontaktlogik og mekaniske begrænsere sikrer, at kredsløbet afbrydes i det øjeblik, lukningen afsluttes, hvilket fuldstændigt løser det almindelige problem med spoleudbrænding forårsaget af langvarig energitilførsel.

Automatisk energilagring – Understøtter genlukning: Højpræcisionsenergilagringsmikrokontakter sikrer følsom og pålidelig drift; automatisk energilagring efter lukning opfylder kravene til genlukning af net og hyppige driftsscenarier. Fremragende kontaktydeevne og kontrollerbar temperaturstigning: Tulipankontaktens spændestruktur er optimeret for at sikre stabil kontaktmodstand; der er ingen overophedning eller delvis afladning under langtidsdrift med fuld belastning.

Vedligeholdelsesfri med en ultralang levetid: Vakuumafbryderen tilbyder stabil tætning og minimalt mekanisk slid, hvilket eliminerer behovet for periodisk gaspåfyldning eller olieskift, og derved reducerer drifts- og vedligeholdelsesomkostningerne markant.

V. Driftsresultater efter eftermontering

Fuldstændig eliminering af fejl- og fejlbetjeningsproblemer: Åbning og lukning er skarpe og afgørende, og alle mekaniske karakteristiske parametre opfylder standarderne; der er ingen problemer med mekanismestop eller energilagringsfejl.

Forebyggelse af opstrøms udløsning og indeslutning af fejlomfang: Kortslutningsfejl udbedres præcist og hurtigt; den lokale switch fungerer pålideligt uden at udløse opstrømsafbrydere, hvilket væsentligt forbedrer strømforsyningens pålidelighed.

Ingen overophedning af udstyr og stabil isolering: Kredsløbsmodstanden er inden for grænserne, og kontaktkvaliteten er fremragende; ingen overophedning eller unormal udledningsstøj forekommer i spidsbelastningsperioder hele året.

Pålidelig genlukningsfunktionalitet: Automatisk genlukning genopretter strømmen efter forbigående fejl, hvilket effektivt minimerer afbrydelsesvarigheden for brugerne.

Vellykket test og accept: Alle test – inklusive mekaniske egenskaber, isolering, modstå spænding og strømbærende kapacitet – opfylder standarder; udstyret bestod med succes elværkets forebyggende test og standardiseringsgodkendelsesinspektioner.

VI. Sagsoversigt

VS1-vakuumafbryderen fungerer som kernebeskyttelsesafbryder for 10kV-koblingsudstyr og er den primære enhed i distributionsnetværk, der er i stand til at afbryde kortslutningsfejl. Nøgleforskel: Mens FLN36-belastningsafbryderen kun kan lave og afbryde belastningsstrømme - der mangler kortslutningsafbrydelsesevne - kan VS1-vakuumafbryderen afbryde kortslutnings-, overbelastnings- og belastningsstrømme, hvilket giver ægte beskyttelse. Med fordele såsom vakuumbueslukning, mekanismestabilitet, vedligeholdelsesfri drift, lang levetid og høj sikkerhed og pålidelighed er det i øjeblikket det mest udbredte og standardiserede højspændingsanlæg til industri- og mineanlæg, boligkomplekser og transformerstationer.

FAQ

Spørgsmål: I hvilke kabinettyper kan denne VS1 vakuumafbryder bruges?

Svar: Det er hovedsageligt designet til KYN28 AC metallukket koblingsudstyr, og det kan også være kompatibelt med XGN2 og andre faste højspændingsskabe. Dens standardiserede størrelse og installationshuller sikrer perfekt kompatibilitet med almindelige kabinettyper.

Spørgsmål: Kræver vakuumafbryderen vedligeholdelse?

Svar: Vakuumafbryderen er vedligeholdelsesfri. Den er forseglet i en isolerende cylinder og påvirkes ikke af eksternt støv eller fugt. Kun regelmæssige mekaniske egenskabskontroller og sløjfemodstandstest er påkrævet, hvilket reducerer vedligeholdelsesarbejdet betydeligt.

Spørgsmål: Er det muligt at tilpasse nominel strøm og brydekapacitet?

Svar: Ja, det er muligt. Vi kan tilpasse forskellige strømniveauer såsom 630A, 1250A, 1600A, 2000A, 2500A, 3150A og forskellige brydekapaciteter såsom 20kA, 25kA, 31,5kA, 40kA i henhold til dine projektkrav, for at sikre præcise parametre for dit system.
