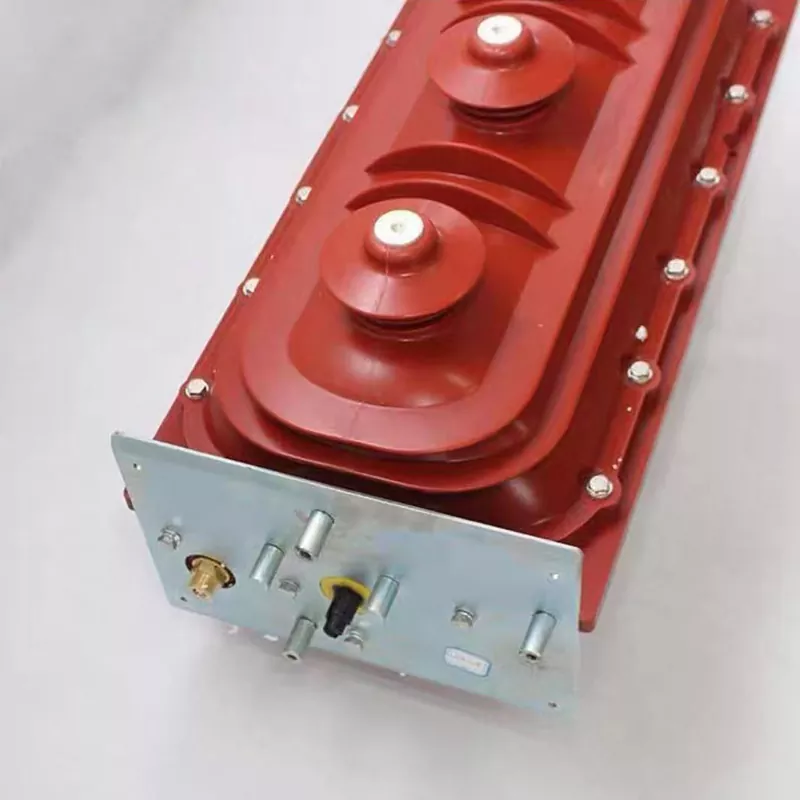

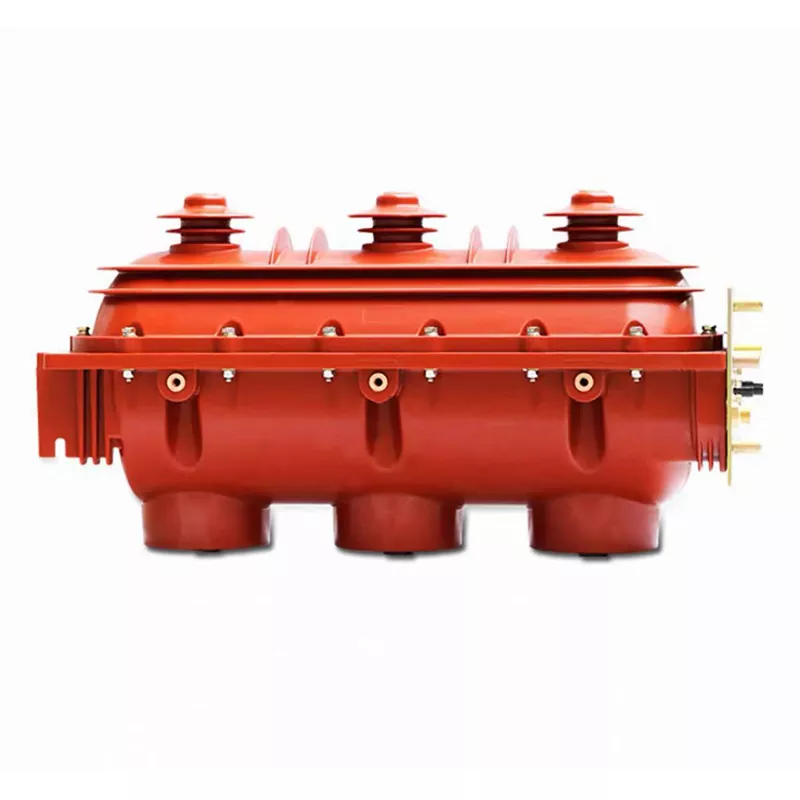

FLN36 Svovlhexafluorid-omskifter

Junray Electrical FLN36 Sulphur Hexafluoride Load Break Switch er en dedikeret switch-enhed, der er specielt designet til 10kV-ringhovedenheder (RMU'er), kabelforgreningsbokse og bydistributionsnetværk. I modsætning til kredsløbsafbrydere, der er designet til at afbryde kortslutningsstrømme, er denne belastningsafbryder optimeret til at lave og bryde normale belastningsstrømme i ringnetværksapplikationer, hvilket leverer pålidelig SF6 bueslukkerydelse til en væsentlig lavere pris. Med et integreret design med tre positioner (luk, åben, jord), et vedligeholdelsesfrit fuldt forseglet SF6-gasrum, omfattende mekanisk "Five-Prevention" sammenlåsning og en fjederbetjeningsmekanisme med en mekanisk levetid på over 3.000 operationer.

Produktfordele

SF6 bueslukning: Pålidelig omskiftning – Ved at bruge SF6 bueslukningsteknologi kan denne enhed prale af exceptionelle bueslukningsevner, hvilket muliggør pålidelig afbrydelse og lukning af belastningsstrømme. Dens lysbuedæmpende ydeevne overgår markant den for standard olienedsænkede switches, hvilket gør den perfekt egnet til de switching-operationer, der kræves i ringnetværkssystemer.

Load Current Switching: Optimeret til ringnetværk - Denne enhed er specielt designet til omskiftning af belastningsstrømme og er ideelt skræddersyet til ringnetværksdrift. Det eliminerer behovet for den høje brydekapacitet, der typisk er forbundet med afbrydere; for typiske ringnetværksscenarier er dets muligheder helt tilstrækkelige, hvilket resulterer i betydelige omkostningsreduktioner.

Høj pålidelighed: Lav fejlfrekvens—Denne enhed sikrer meget stabil drift og har en usædvanlig lav fejlprocent—ca. 30 % lavere end standardbelastningsafbryderne. FLN36 Sulphur Hexafluoride Switch er perfekt tilpasset til ringnetværksmiljøer, hvilket giver ro i sindet og eliminerer bekymringer vedrørende udstyrsfejl.

Produktparameter

Præcisionstekniske detaljer

1. Fjederbetjeningsmekanisme: Har en pålidelig fjederbetjeningsmekanisme, der sikrer pålidelig åbning og lukning, hurtige omskiftningshastigheder og en lav fejlrate.

2. Fuldt forseglet struktur: Vedtager et fuldt forseglet design ved hjælp af SF6-gasisolering; denne vedligeholdelsesfrie struktur kræver ingen rutinemæssig vedligeholdelse.

3. "Fem-forebyggende" sammenlåsning: Udstyret med et "fem-forebyggende" sammenlåsningssystem for at forhindre driftsfejl og sikre sikkerheden ved 10kV højspændingskoblingsoperationer.

4. Standardiseret installation: FLN36 Sulphur Hexafluoride Switch er designet til standardiseret installation, hvilket giver mulighed for bekvem integration i Ring Main Units (RMU'er) og kabelforgreningsbokse.

Produktanvendelse

Ring Main Unit: Omskifteren i en Ring Main Unit, der er i stand til at lave og afbryde belastningsstrømme.

Højspændingsdistribution: 10kV højspændingsstrømdistributionssystemer, der er i stand til at lave og bryde belastninger.

Ring Network Engineering: Ringnetværksinfrastrukturprojekter, der er i stand til at lave og bryde belastninger.

Vælg Junray Electrical

Fremstillet i nøje overensstemmelse med nationale standarder for høj- og lavspændingskomponenter, gennemgår hver enhed streng forsegling, omskiftning og modstå spændingstests for at sikre stabil og sikker drift. Junray Electrical tilbyder funktionelle tilpasningsmuligheder, så du kan skræddersy en eksklusiv FLN36 svovlhexafluorid-switch specifikt til kravene i dit ringnetværk - hvilket sikrer en perfekt pasform til dine ringhovedenheder og forgreningsbokse.

Retrofit Case Study

I. Projektoversigt

Dette projekt involverer opgradering og renovering af aldrende 10kV distributionsnetværks ringhovedenheder (RMU'er), der betjener lokale boligområder og butikker foran gaden. De eksisterende ældre gasgenererende og oliefyldte belastningsafbrydere havde været i drift i lang tid og led af problemer som isoleringsældning, unormale driftsstøj, dårlige lysbueslukningsevner, modtagelighed for fugt-induceret nedbrud og en manglende evne til pålideligt at skifte under belastning. Problemer på stedet omfattede kontaktstop, isolationsforringelse, delvis afladning og kondensationsinduceret sporing i kabinetterne. Disse problemer kompromitterede sikkerheden under vedligeholdelsesafbrydelser, forhindrede effektiv fejlisolering, forårsagede hyppige uplanlagte strømafbrydelser og resulterede i lav forsyningssikkerhed og betydelige operationelle risici.

For at forbedre distributionsnetværkets stabilitet, eliminere isoleringsfarer forbundet med aldrende switche og understøtte ringnetværkssektions- og sammenkoblingsfunktioner, blev enhederne udskiftet med FLN36-12 indendørs SF6 tre-positions belastningsafbrydere. Disse switches fungerer som kernekontrolkomponenten i 10kV RMU'erne og muliggør sikker belastningsstrømswitching, pålidelig jording og præcis isolation, der opfylder driftskravene for standard byringnetværkskonfigurationer.

II. Problemer før eftermontering

Dårlig isoleringsydelse og flere farer: De gamle oliefyldte og gasgenererende kontakter brugte forældede isoleringsmedier. Langtidsdrift førte til fugtoptagelse, ældning og alvorlig delvis udledning, hvilket skabte en høj risiko for fase-til-fase-nedbrud og interne kortslutningsfejl.

Svag belastningsskifteevne: Utilstrækkelig lysbueslukningskapacitet betød, at skiftende belastningsstrømme ofte forårsagede lysbuedannelse og kontakterosion, hvilket ikke kunne opfylde kravene til hyppige ringnetværkskoblingsoperationer.

Mangel på standardiseret struktur med tre positioner og usikker vedligeholdelse: Enhederne manglede integrerede isolations- og jordingsfunktioner; jordforbindelse under vedligeholdelse var upålidelig, hvilket indebar risiko for strømførende vedligeholdelse eller utilsigtet kontakt.

Utilstrækkelig mekanisk aflåsning og risiko for fejlbetjening: Fraværet af anti-fejlbetjeningsfunktioner skabte alvorlige sikkerhedsrisici, såsom at lukke kontakten under belastning eller forkert betjening af jordingskontakten.

Høj vedligeholdelsesbelastning og fejlrate: Regelmæssige inspektioner af olieniveauer og gasgenererende komponenters ældning var påkrævet; dele blev hurtigt slidt op, hvilket resulterede i høje driftsomkostninger og dårlig strømforsyningsstabilitet.

III. Udstyrskonfigurationsplan

I overensstemmelse med 10 kV bydistributionsnetværks ring-main strømforsyningsstandarder og State Grid-specifikationer for distributionsudstyr, er ring-hovedenhederne (RMU'er) ensartet udstyret med FLN36-12D SF6 tre-positions belastningsafbrydere. Disse kontakter har en integreret struktur, der kombinerer lukke-, åbnings- og jordingsfunktioner sammen med et omfattende mekanisk sammenlåsningssystem. Designet til XGN15-12 RMU-skabe, de opfylder kravene til sektionsopdeling, sammenkobling og terminalstrømforsyningsapplikationer.

Kerneudstyrsparametre

Udstyrsmodel: FLN36-12D Indendørs højspændingsafbryder SF6 belastningsbrud

Nominel spænding: 12kV (velegnet til 10kV distributionsnetværk)

Nominel strøm: 630A (opfylder maksimale belastningsstrømkrav til ringnetværk)

Isoleringsmedium: svovlhexafluoridgas med høj renhed (SF6); tilbyder høj dielektrisk styrke og fremragende lysbueslukningsydelse

Strukturelt design: Integreret design med tre positioner (lukning, åbning/isolering og jordforbindelse)

Driftsfunktioner: Belastningsskift, isolering uden belastning og pålidelig jording til vedligeholdelse

Interlocking Configuration: Omfattende mekanisk "fem-forebyggende" sammenlåsningssystem; forhindrer lukning af jordingskontakten under belastning, åbning af kabinettet, mens det er strømførende, og utilsigtede koblingsoperationer

Driftsegenskaber: Fuldt forseglet struktur, let overtryksdrift, vedligeholdelsesfri, fugtbestandig og kondensbestandig

IV. Konstruktion og anvendelses højdepunkter

SF6-gasisolering med overlegen dielektrisk ydeevne: Anvender SF6-gas af høj renhed; isolerings- og lysbueslukningsevner overgår langt ældre oliefyldte eller gasgenererende afbrydere, hvilket effektivt eliminerer risici forbundet med fugt, kondens og krybenedbrud.

Integreret design med tre positioner, der sikrer vedligeholdelsessikkerhed: Åbning af kontakten opnår automatisk isolation; jordforbindelse er pålidelig og visuelt verificerbar. Jordingsbeskyttelse er fuldt ud effektiv under vedligeholdelse og eliminerer risici fra restspænding eller utilsigtet strømførende arbejde.

Mekanisk "fem-forebyggende" aflåsning for fejlfri drift: Indbygget tvungen mekanisk sammenlåsning med streng logik forhindrer alle kritiske driftsfejl på det fysiske niveau.

Hyppig belastningsskift og ringnetværkskompatibilitet: Fremragende lysbueslukkende ydeevne understøtter rutinemæssig belastningsskift og ringnetværksstrømoverførsel, hvilket imødekommer de fleksible forsendelsesbehov i bydistributionsnetværk. Fuldt forseglet, vedligeholdelsesfrit og kræver minimal O&M: Kabinettet har et forseglet design med let positivt tryk med en ekstrem lav gaslækagehastighed; det kræver ingen hyppig gaspåfyldning eller periodisk adskillelse for vedligeholdelse, hvilket sikrer stabil langtidsdrift.

V. Driftsresultater efter eftermontering

Fuldstændig eliminering af isoleringsfarer: Det stærke SF6-isoleringsmedium forhindrer problemer såsom delvis udledning, sporing forårsaget af kondens og fase-til-fase-nedbrud, hvilket sikrer, at udstyrets isoleringsniveau forbliver stabilt og kompatibelt på lang sigt.

Fleksibel og pålidelig ringnetværkskobling: Glat omskiftning ved belastning uden buedannelse eller kontakterosion sikrer sikker og stabil distributionsnetværks-afsendelse og belastningsoverførsel.

Sikre og standardiserede vedligeholdelsesprocedurer: En isolering i tre positioner og et pålideligt jordingssystem sikrer, at vedligeholdelsesforholdene fuldt ud overholder sikkerhedsbestemmelserne, hvilket eliminerer risici forbundet med arbejde med strømførende ledninger.

Udstyr uden vedligeholdelse med ekstremt lave fejlfrekvenser: Ingen rutinemæssig vedligeholdelse eller gaspåfyldning er påkrævet efter idriftsættelse; der er ingen nedbrydning på grund af ældning, og udstyret opretholder en 100 % driftsintegritet.

Væsentlig forbedret strømforsyningspålidelighed: Eliminerer risici for afbrydelser forårsaget af udstyrsfejl; muliggør hurtig fejlisolering og effektiv belastningsoverførsel, hvilket reducerer varigheden af ​​kundeafbrydelser betydeligt og sikrer succesfuld accept under standardiseringskriterier for statsnetdistributionsnetværk.

VI. Sagsoversigt

FLN36-12 SF6 belastningsafbryderen er en kerne, standardkomponent til 10kV-ringhovedenheder (RMU'er), bokstype understationer, bydistributionsnetværk og strømdistributionssystemer til boliger. Det bruges primært til hyppig belastningsskift, linjesektionering og sammenkobling, fejlisolering og vedligeholdelsesjording. Nøglefordele omfatter overlegen SF6-isolering, et integreret tre-positionsdesign, "fem-forebyggende" sammenlåsning, en vedligeholdelsesfri natur og mulighed for omskiftning af belastninger. I modsætning til kredsløbsafbrydere håndterer belastningsafbrydere normal belastningsomskiftning og isolering i stedet for at afbryde kortslutningsfejl, hvilket gør dem sikre, stabile og omkostningseffektive kerneomskiftningsenheder inden for strømforsyningssystemer til ringnetværk.
