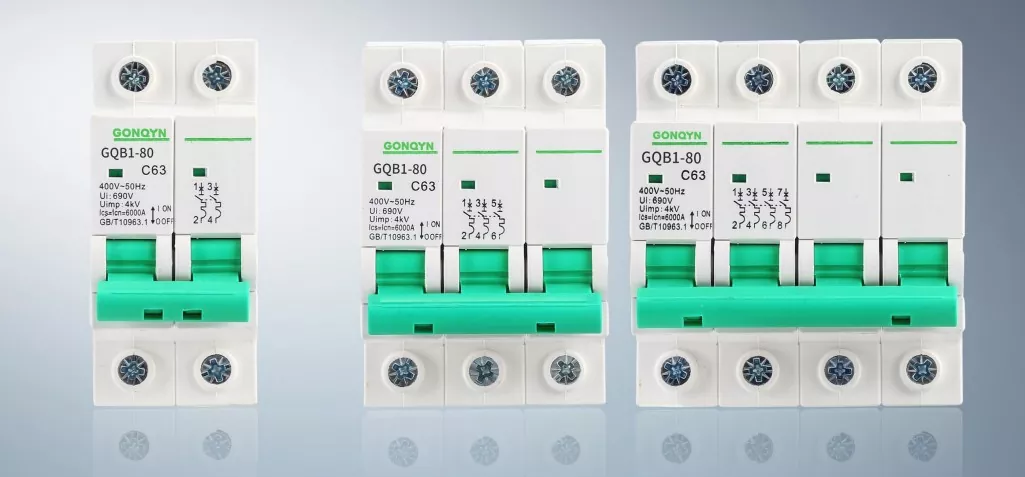

Miniature afbryder

Bruger du stadig den gammeldags knivafbryder? Når et kredsløb kortslutter eller er overbelastet, kan det ikke automatisk afbrydes og kan kun hjælpeløst se på, når ledningerne bliver varme, isoleringen smelter og endda forårsager brand. For enderne af hjem, kontorer eller fabrikker er denne "ubeskyttede" tilstand en enorm sikkerhedsrisiko.

Junray Electricals Miniature Circuit Breaker er specielt designet til at løse dette problem. Den erstatter den traditionelle knivkontakt og fungerer som kredsløbets "smarte vagtpost". Når den først registrerer en unormal strøm (såsom overbelastning eller kortslutning), vil den automatisk udløses på ekstremt kort tid og afbryde strømforsyningen. Dette beskytter ikke kun dyrt elektrisk udstyr, men forhindrer også kredsløbsudbrænding og elektrisk stødulykker, og opbygger en solid forsvarslinje for din og din families sikkerhed.

Præcis beskyttelse og ultrakompakt design

Kernekonkurrenceevnen for Miniature Circuit Breaker ligger i dens præcise udløsningskarakteristika og modulære design:

Dobbelt beskyttelsesmekanisme: Indbygget termisk udløsning og magnetiske udløsningskomponenter. Den termiske udløsning er ansvarlig for at håndtere langvarige overbelastninger for at forhindre overophedning af ledningen; den magnetiske udløsning er ansvarlig for at håndtere øjeblikkelige kortslutninger og hurtigt afbryde fejlen. Kombinationen af ​​de to sikrer en omfattende linjesikkerhed.

Ultrakompakt, pladsbesparende: Den er designet specielt til terminalstrømfordeling og er meget lille i størrelse. Det kan nemt installeres i standard PZ30 distributionsbokse, optager meget lidt plads, hvilket giver dig mulighed for at arrangere flere kredsløb i den begrænsede distributionsboks og perfekt løse problemet med overfyldt plads.

Meget omkostningseffektiv: Sammenlignet med dyre plastskalafbrydere er prisen på den lille afbryder yderst fordelagtig. Til terminallinjebeskyttelse giver den den helt rigtige ydeevne, hvilket giver dig mulighed for at opnå industriel sikkerhedsbeskyttelse uden at bruge en stor mængde penge, hvilket reducerer projektomkostningerne betydeligt.

Junray Electricals kvalitetssikring

Som en professionel producent med dyb teknisk ekspertise, overholder Junray Electrical strengt de nationale standarder for små afbrydere i sin produktion. Vores fabrik er udstyret med avancerede automatiserede samlebånd og testlaboratorier, der sikrer, at hvert produkt kan modstå strenge tests.

Denne Miniature Circuit Breaker har en pålidelig betjeningsmekanisme med tydelige åbnings- og lukkefornemmelser. Den har en ekstrem lav fejlrate. Hver kredsløbsafbryder gennemgår strenge power-on debugging, åbnings- og lukningstests og beskyttelseskarakteristiske test, før de forlader fabrikken, hvilket sikrer dens stabilitet og pålidelighed selv under en 6kA til 10kA brydekapacitet. Uanset om det er hyppig drift eller pludselige fejl, kan den håndtere dem roligt og give dig varig sikkerhed.

Tekniske specifikationer

Gældende scenarier

Husholdningsstrømfordeling: Beskyttelse af belysning og stikkontakter for at forhindre overophedning af husholdningsapparater.

Kontor/fællesskab: Kredsløb til klimaanlæg og kontorudstyr for at sikre daglig elforsyning.

Fabriksterminaler: Beskyttelse af mindre udstyr og styrekredsløb for at stabilisere produktionen.

Renovationscasestudie

I. Projektoversigt

Dette projekt involverer elsikkerhedsopgradering og renovering af boliger og butikker i gadeplan i et ældre boligkompleks. Omfanget dækker terminalstrømdistributionssystemer, herunder indgangsdistribution til boligtjenester, fælles korridorbelysning, butiksstikkredsløb, klimaanlægsstrømkredsløb og nødbelysningskredsløb. De eksisterende terminalafbrydere var stærkt afhængige af forældede knivafbrydere og substandard, generiske miniatureafbrydere (MCB'er). Problemerne omfattede valg af tilfældig model, uoverensstemmende udløsningskurver, manglende udløsning under overbelastning eller kortslutning, hyppige generende udløsning og brandfare forårsaget af defekte ledninger. Uautoriserede ledningsændringer og for store belastninger var almindelige; under højsommerbrug opstod der ofte hændelser såsom overophedning af ledninger, blødgjort isolering og stikkontaktbrande, hvilket medførte alvorlig risiko for elektrisk stød og elektriske brande og manglende overholdelse af de elektriske sikkerhedsstandarder for civile bygninger.

For at standardisere beskyttelsen af ​​terminaldistribution, eliminere elektriske brandfarer og sikre brugersikkerheden, blev alle eksisterende enheder udskiftet med kompatible miniatureafbrydere (MCB'er). Præcis udvælgelse baseret på specifikke kredsløbstyper - belysning, stikkontakter og strøm - blev implementeret for at sikre nøjagtig overbelastnings- og kortslutningsbeskyttelse, og derved fuldt ud standardisere terminalstrømfordelingssikkerhedssystemet.

II. Problemer før renovering

Svigt af generiske kontakter og hyppig afvisning af at udløse: Substandard, forældede kredsløbsafbrydere opfyldte ikke standarder for magnetisk og termisk udløsning; de snublede ikke under kortslutninger eller alvorlige overbelastninger, hvilket førte direkte til brændte ledninger og brande.

Tilfældig valg og manglende kredsløbsadskillelse: Belysning, stikkontakter og klimaanlæg delte den samme kontakt uden separat beskyttelse; en fejl i et enkelt kredsløb forårsagede et totalt strømafbrydelse for hele enheden, hvilket gjorde fejlfinding vanskelig.

Uoverensstemmende tripping-kurver og hyppige generende tripping: Standard "Type B"-kurver blev brugt til strømbelastninger; motorstartstrømme forårsagede hyppige generende udløsninger, hvilket forstyrrede normalt strømforbrug.

Ældning af kontakter, overophedning og dårlig kontakt: Oxiderede kontakter og løse forbindelser i gamle kontakter forårsagede for høj temperaturstigning under langvarig fuldbelastningsdrift, hvilket resulterede i karbonisering af fordelerbokshuset og stærke lugte.

Mangel på gradueret beskyttelse og lave sikkerhedsniveauer: Fraværet af præcis terminal MCB-beskyttelse betød, at fejl direkte påvirkede opstrømskontakterne, hvilket nemt forårsagede "sympatisk udløsning" (udløsning af opstrømsafbrydere) og storstilede strømafbrydelser.

III. Udstyrskonfigurationsplan

I overensstemmelse med standarder for terminalstrømfordeling og de specifikke belastningskarakteristika for belysning, stikkontakter og strømudstyr, anvender dette projekt standardiserede Miniature Circuit Breakers (MCB'er). Disse er præcist afstemt med B- og C-type udløsningskurver for at opnå raffineret, niveaudelt beskyttelse på terminalniveau.

Kerneudstyrsspecifikationer

Enhedstype: Miniature Circuit Breaker (MCB) – Standard til bolig- og kommercielle applikationer

Nominel spænding: AC 220V/380V; kompatibel med alle lavspændingsterminalkredsløb

Nuværende klassifikationer: Præcis konfigurerede muligheder (10A, 16A, 20A, 25A, 32A, 63A)

Udløsningskurver: Type B (lys/modstandsbelastninger); Type C (stikkontakter, klimaanlæg og induktive strømbelastninger)

Beskyttelsesmekanisme: Dobbeltbeskyttelsesstruktur med termisk udløsning for overbelastning og elektromagnetisk udløsning for kortslutningsbeskyttelse

Strukturelle egenskaber: Kompakt størrelse, modulær DIN-skinnemontering, følsom brudydelse og flammehæmmende hus

Kredsløbskonfiguration: Separate kredsløb til belysning, almindelige stikkontakter, klimaanlæg og højeffektudstyr

Niveauplacering: Terminalbeskyttelse i sidste trin for at forhindre udbrænding af ledninger og udstyr samt elektriske brande

IV. Konstruktion og anvendelses højdepunkter

Præcis kredsløbsbeskyttelse og fejlisolering: Uafhængig kredsløbsbeskyttelse til belysning, stikkontakter og strømudstyr sikrer, at en fejl i et kredsløb kun udløser den specifikke afbryder uden at påvirke strømforsyningen til resten af ​​lokalerne, hvilket letter nem fejlfinding og vedligeholdelse.

Belastningstilpassede kurver forhindrer generende udløsning og manglende udløsning: Type B-afbrydere til belysning tilbyder høj interferensmodstand, mens Type C-afbrydere til strømbelastninger modstår startstød; dette løser effektivt almindelige problemer som f.eks. hyppige generende snubler eller undladelse af at snuble under fejl.

Dobbelt udløsningsmekanisme for følsom, pålidelig beskyttelse: Termisk udløsning giver forsinket beskyttelse mod milde overbelastninger, mens elektromagnetisk udløsning giver øjeblikkelig beskyttelse mod pludselige kortslutninger, der effektivt håndterer forskellige fejlscenarier.

Brandhæmmende og eksplosionssikker for høj sikkerhed: Højkvalitets flammehæmmende hus og indvendige lysbueslukningsgitre forhindrer flammer eller eksplosioner under kortslutningsfejl, hvilket eliminerer risikoen for brand i fordelerboksen.

Modulær installation for nem O&M: Standard DIN-skinnedesign sikrer pænt layout og tydelig mærkning, hvilket gør fremtidig vedligeholdelse, systemudvidelse og udskiftning af komponenter ekstremt praktisk. V. Driftsresultater efter eftermontering

Fuldstændig eliminering af elektriske brandfarer: Præcis udløsning som reaktion på overbelastninger og kortslutninger forhindrer overophedning, udbrændt isolering og stikkontakter.

Væsentlig forbedret kraftstabilitet: Optimeret belastningstilpasning sikrer ingen generende tripping, kontaktoverophedning eller buedannelse forårsaget af løse forbindelser.

Præcis fejlisolering: Fejl i et enkelt kredsløb udløser kun strømafbrydelse for det kredsløb, hvilket sikrer uafbrudt strømforsyning til andre og i høj grad forbedrer brugeroplevelsen.

Standardiseret terminalstrømfordeling: Tydelig hierarkisk beskyttelse (opstrøms/nedstrøms) forhindrer ikke-selektiv udløsning eller fejl i at udløse, hvilket fuldt ud overholder lavspændingsklassificerede beskyttelsesstandarder.

Vellykket elektrisk sikkerhedsaccept: Rationel kredsløbssegmentering, passende udstyrsvalg og følsomme beskyttelsesmekanismer sikrede en vellykket gennemførelse af opgraderingen af ​​det elektriske system for det ældre boligkompleks.

VI. Sagsoversigt

Miniature Circuit Breakers (MCB'er) er de mest kritiske, udbredte og grundlæggende beskyttelsesanordninger i terminalenden af ​​lavspændingsstrømdistributionssystemer. De er specielt designet til at beskytte belysning, stikkontakter og små strømkredsløb i boliger, kommercielle og industrielle omgivelser. Sammenlignende skelnen: MCB (terminalbeskyttelse) → MCCB (afgreningsbeskyttelse) → ACB (hovedindgående linjebeskyttelse). Med deres kompakte størrelse, følsomme respons og granulære kredsløbskontrol tjener MCB'er som den sidste forsvarslinje til at forhindre elektriske brande på terminalniveau og sikre personlig sikkerhed; de er en væsentlig standardkomponent i alle civile og industrielle eldistributionsprojekter.

Hvorfor vælge Junray Electrical?

At vælge Junray Electrical er ikke blot at vælge en leverandør; det er at vælge en pålidelig sikkerhedspartner. Vi har et professionelt team på 50 personer, inklusive 5 fuldtidsansatte tilbudsingeniører, som kan give dig hurtige og præcise tilpassede tjenester.

Vi lover at tilbyde global hurtig respons 7×24 timer. Hvis du leder efter en miniatureafbryder, der kan beskytte terminalledninger og overholde sikkerhedsstandarderne, så tøv ikke længere. Kontakt os med det samme for at få gratis teknisk rådgivning og tilbud, og lad Junray Electrical bygge et sikkert, stabilt og effektivt strømdistributionssystem til dig.

FAQ

Spørgsmål: Hvad er forskellene mellem miniatureafbrydere og plastikafbrydere?

Svar: De væsentligste forskelle ligger i størrelse og anvendelsesscenarier. Miniatureafbryderen er mindre i størrelse og er velegnet til montering på fordelerboksskinnerne. Det bruges hovedsageligt til at beskytte terminalledninger (såsom husholdningsbelysning og stikkontakter), og er billigere i pris. Mens afbryderen til plastkassen er større i størrelse og hovedsageligt bruges til at beskytte hovedledninger. Til terminalbeskyttelse er brug af en miniatureafbryder det mest økonomiske og rimelige valg.

Spørgsmål: Kan denne afbryder tilpasses?

Svar: Ja, det kan det. Vi kan tilpasse mærkestrømmen (6A - 63A), brydekapaciteten (6kA - 10kA) og polnummeret (1P - 4P) i henhold til dine specifikke krav, for perfekt at opfylde dine behov for beskyttelse af terminalledninger.

Spørgsmål: Er det kompliceret at installere denne afbryder?

Svar: Vi vedtager et standardiseret skinneinstallationsdesign. Indsæt den bare i standardskinnen på fordelerboksen og tilslut de indgående og udgående linjer. Der kræves ingen komplekse værktøjer, hvilket forkorter byggetiden markant.
