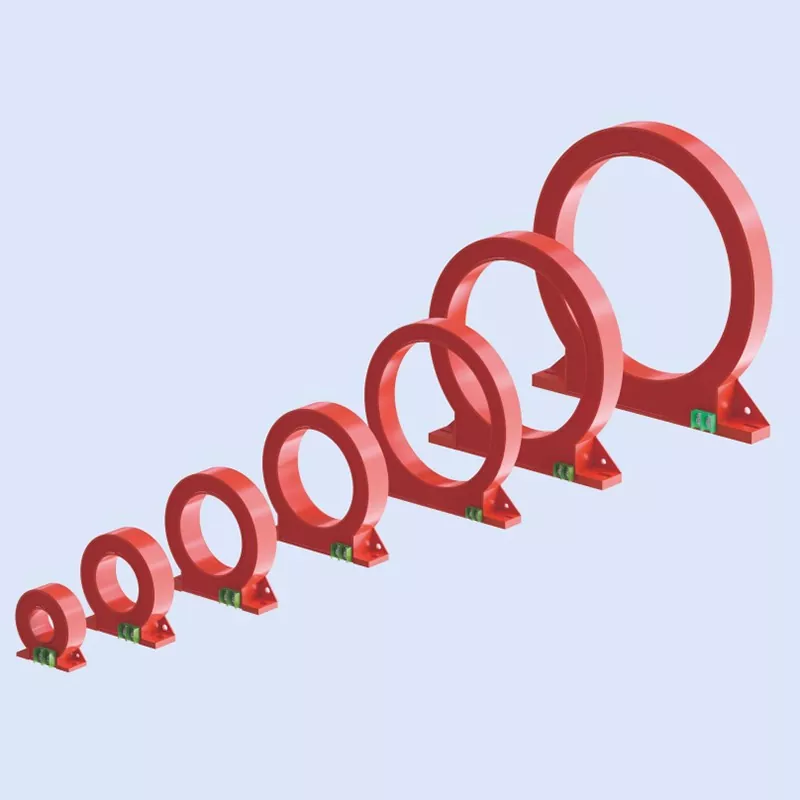

Cirkulær reststrømstransformator

Den cirkulære reststrømstransformator har en integreret, lukket sløjfestruktur og en højpermeabilitetskerne, der muliggør præcis detektering af minimale reststrømme (på milliampere-niveauet) med stabil signaludgang og stærk interferensmodstand. Produktserien tilbyder en bred vifte af åbningsstørrelser til at rumme forskellige kabeldiametre og samleskinnedimensioner.

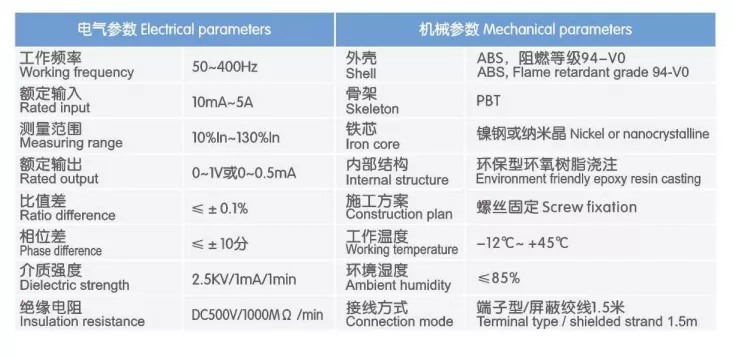

1. Højfølsomhedsnulsekvensdetektion

Ved at bruge et kernemateriale med høj permeabilitet har enheden et kontinuerligt magnetisk kredsløb uden luftspalter og fremragende magnetiseringskurvelinearitet. Den identificerer nøjagtigt reststrømsignaler på milliampereniveau med høj følsomhed og lave fejlfrekvenser, hvilket effektivt forhindrer både falske alarmer og mistede registreringer. Med stærk modstand mod ekstern elektromagnetisk interferens opretholder den en stabil, nøjagtig signaludgang selv i komplekse distributionsmiljøer, hvilket giver pålidelige data til jordlækagebeskyttelse og tidlige brandvarslingssystemer.

2. Integreret lukket sløjfestruktur

Enheden anvender et lukket-sløjfe-ringdesign med et kontinuerligt magnetisk kredsløb, der tilbyder overlegen målenøjagtighed og stabilitet sammenlignet med split-core (åbnelige) designs. Huset er sprøjtestøbt af højstyrke, flammehæmmende ingeniørplast, mens det indvendige er forseglet med epoxyharpiks. Dette sikrer modstandsdygtighed over for fugt, støv og ældning, hvilket resulterer i minimal termisk drift og ensartet ydeevne under langvarig drift - hvilket gør den ideel til kontinuerlig brug i strømfordelingsskabe.

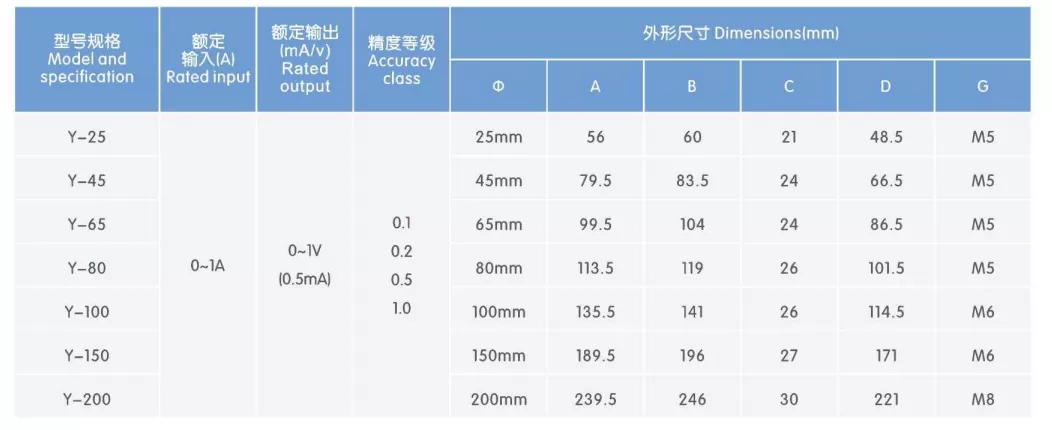

3. Omfattende blændeområde

En bred vifte af blændestørrelser er tilgængelig, lige fra modeller med lille boring til forgreningskredsløb til modeller med stor boring til indgående hovedledninger. De imødekommer forskellige krav til ledningsføring, herunder enkelte små kabler, kabler med flere store kabler og rektangulære samleskinner. Velegnet til alle niveauer af distributionsnetværket - fra terminalafdelinger til hovedindgående kabinetter - serien tilbyder fleksibelt udvalg for at imødekomme specifikke installationsbehov på tværs af forskellige projekter.

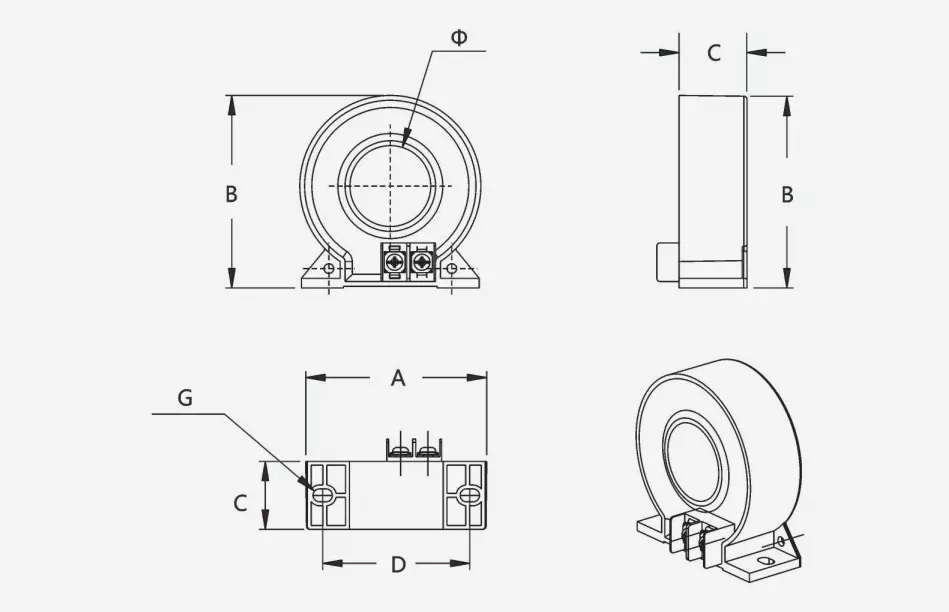

4. Basemonteret design

Produktet har en integreret monteringsbase, der muliggør hurtig og sikker skruefastgørelse i strømfordelingsskabe, hvilket sikrer en stabil, slingrefri installation. Har sidemonterede standardterminaler med tydelig mærkning for enkel, bekvem ledningsføring. Den er direkte kompatibel med almindelige elektriske brandovervågningsdetektorer, jordafledningsrelæer og brandovervågningskontrolpaneler – hvilket eliminerer behovet for ekstra adaptere og øger installations- og idriftsættelseseffektiviteten markant.

Installationstrin

Vælg transformatormodellen med den passende blændestørrelse baseret på specifikationerne og mængden af ​​kabler i det kredsløb, der overvåges;

Før alle strømførende ledere (faselinjer + neutral linje) af kredsløbet gennem transformatoråbningen i samme retning; sørg nøje for, at den beskyttende jordledning (PE) ikke passerer igennem;

Brug skruer gennem monteringsbunden til at fastgøre transformeren vandret på en monteringsbjælke eller isoleringsplade i strømfordelingsskabet;

Tilslut de sekundære udgangsledninger til overvågningsdetektoren eller beskyttelsesenheden i henhold til polaritetsmærkningerne, og sørg for, at alle forbindelser er sikre.

Forholdsregler ved brug

For trefasede firtrådskredsløb skal alle tre faseledninger og nulledningen passere gennem åbningen samtidigt og i samme retning; for enkeltfasede kredsløb skal både faselinjen og nulledningen passere sammen; ellers kan reststrøm ikke detekteres korrekt;

Sørg for pålidelig kontakt til ledninger på sekundærsiden og undgå åben kredsløbsdrift; forhindre kraftige stød eller knusning under installationen for at undgå at beskadige jernkernens magnetiske egenskaber;

Designet til indendørs skabsinstallation; yderligere vandtætningsforanstaltninger er nødvendige for udendørs eller fugtige miljøer.

Applikationsscenarier

Elektriske brandovervågningssystemer: Reststrømsovervågning i realtid og tærskelbaserede alarmer til distributionskredsløb på alle niveauer; forhindrer elektriske brande og sikrer overholdelse af brandsikkerhedsregler;

Lavspændingsjordlækagebeskyttelsessystemer: Parres med jordafledningsrelæer for at udløse kredsløb ved detektering af lækagefejl, hvilket forhindrer farer for elektrisk stød for personalet;

Brandstrømforsyningsovervågningssystemer: Overvåger reststrøm og driftsstatus for dedikerede brandsikkerhedsdistributionskredsløb, hvilket sikrer pålidelig strømforsyning til brandsikkerhedsudstyr;

Industriel strømdistributionssikkerhedsovervågning: Detekterer lækage i fabrikkens produktionslinjer og strømudstyrskredsløb, identificerer ældningsrisici for isolering tidligt;

Smart Building Power Distribution: Giver lækageadvarsler og understøtter sikker drift og vedligeholdelse af strømdistributionssystemer i kommercielle komplekser, kontorbygninger og boligsamfund.

Kvalitetssikring og service

Hele serien af ​​cirkulære fejlstrømstransformatorer er designet og fremstillet i nøje overensstemmelse med relevante nationale standarder. Hver enhed gennemgår flere tests – inklusive nøjagtighedskalibrering, strøm-frekvensmodstandsspænding og isoleringsydelsestjek – før den forlader fabrikken for at sikre stabil og pålidelig ydeevne. Understøtter ikke-standard tilpasning; parametre såsom indre boringsdimensioner, transformationsforhold og udgangssignaler kan justeres for at opfylde specifikke krav.

Et professionelt teknisk team giver vejledning om valg af model og teknisk support efter salg.

Inkluderer et års garanti, der sikrer produktkvalitet.

Real-World Case Study

I. Projektoversigt

Projektnavn: Eftermontering af elektrisk brandovervågningssystem til "Chengdong Times Square" kommercielle kompleks

Beliggenhed: En by på præfekturniveau i det østlige Kina

Ibrugtagningsdato: juni 2025

Anvendte produkter: Fuldt udvalg af cirkulære fejlstrømstransformatorer (nul-sekvens strømtransformatorer)

Dette kommercielle kompleks blev bygget i 2012 og har et samlet etageareal på cirka 72.000 m², der omfatter et supermarked i kælderniveau og fire etager med detail- og spiseområder med i alt 326 strømfordelingskredsløb. På grund af sin alder manglede det oprindelige distributionssystem standardiserede fejlstrømsovervågningsenheder; den var udelukkende afhængig af det indgående hovedkredsløbs jordafbryder (ELCB) til fejludløsning, hvilket gjorde det umuligt at give tidlige advarsler eller lokalisere fejlsteder.

I løbet af regntiden 2024 oplevede indkøbscentret flere uforklarlige hovedafbryderture på grund af jordlækage. Fejlfinding krævede at afbryde strømmen til kredsløb én efter én til test – hvilket tog over fire timer pr. hændelse – hvilket alvorligt forstyrrede den normale forretningsdrift. Derudover bemærkede lokale brandmyndigheder under en årlig inspektion, at projektet ikke opfyldte de obligatoriske krav i GB 14287.2-2014 (Elektriske brandovervågningssystemer – Del 2: Residual Current-Type Electrical Fire Monitoring Detectors) og beordrede korrigerende handlinger inden for en specificeret tidsramme.

Som følge heraf påbegyndte projektejerne en omfattende eftermontering af det elektriske brandovervågningssystem i 2025. Cirkulære fejlstrømstransformatorer blev installeret på alle lavspændingsdistributionsudgangskredsløb, integreret med elektriske brandovervågningsdetektorer og et backend-overvågningssystem, hvilket muliggør realtids-fejlstrømsovervågning, tærskeloverskridelse, på tværs af alle kredsløbsalarmer og fejlalarmer.

II. Nøgleproblemer før eftermontering

Mangel på trindelt reststrømsovervågning; manglende evne til at give tidlige advarsler om potentielle farer. Det originale system gav kun jord-lækagebeskyttelse ved hovedindgående linje, uden reststrømssensorer på grenkredsløb. Farer såsom ældning af isolering og lækage af udstyr kunne ikke opdages tidligt; problemer blev kun identificeret, når en fejl eskalerede til det punkt, hvor afbryderen blev udløst, hvilket resulterede i en betydelig forsinkelse i fareforebyggelse og -kontrol. Skjulte lækagefejl er svære at lokalisere, hvilket resulterer i ekstremt lav fejlfindingseffektivitet. Indkøbscentre har adskillige strømfordelingskredsløb og komplekse ledninger; når der opstår en lækagefejl, kræver fejlfinding afbrydelse af strømmen til kredsløbene én efter én. En enkelt fejl tager i gennemsnit over fire timer at løse. Hyppige strømafbrydelser forstyrrer butikkens drift alvorligt, og lejere af mad og drikke har gentagne gange lidt tab på grund af ingrediensfordærvelse.

Manglende overholdelse af brandsikkerhedsacceptstandarder udgør regulatoriske risici. Gældende brandsikkerhedsforskrifter påbyder installation af reststrømsbaserede elektriske brandovervågningsenheder i tætbefolkede kommercielle lokaler. Det oprindelige system manglede denne funktion - en kritisk defekt for brandsikkerhedsaccept - hvilket skaber en risiko for tvungen lukning for udbedring.

Ældrende ledninger forværrer lækagerisikoen. Bygningen har været i drift i over et årti, og isoleringen på nogle kabler har ældet eller fået fugtskader. Risikoen for lækage er særligt akut i det underjordiske supermarkedsområde på grund af høj luftfugtighed, hvilket skaber en potentiel brandfare.

III. Udstyrskonfiguration og systemdesign

For at sikre fuld kredsløbsdækning blev der valgt seks specifikationer af cirkulære fejlstrømstransformatorer (baseret på indvendig diameter), skræddersyet til kabelspecifikationerne og belastningstyperne for forskellige kredsløb. Kernedesignprincipper omfatter:

Nulsekvensmåleprincip: Alle faselinjer og neutralledningen går gennem transformatorens åbning i samme retning. Under normal drift er vektorsummen nul; når der opstår lækage, inducerer reststrømmen et signal, der sendes til overvågningsdetektoren.

Trindelte alarmtærskler: Alarmtærsklen er indstillet til 300mA for terminalkredsløb og 1A–2A for trunkkredsløb, hvilket balancerer behovet for at forhindre falske alarmer med den følsomhed, der kræves til tidlig fejladvarsel.

Flammehæmmende isoleringsdesign: Transformatorhuset er lavet af højtemperaturbestandigt, flammehæmmende materiale, der er egnet til det lukkede højtemperaturmiljø inde i strømfordelingsskabe; isoleringsevnen opfylder lavspændings elektriske sikkerhedsstandarder.

Standardiseret installation: Enhederne leveres med en integreret monteringsbase til skruefastgørelse inde i fordelingsskabe; terminaler har et standard plug-in design, der sikrer bekvem installation og sikre forbindelser.

IV. Projektets højdepunkter

Omfattende specifikationsdækning for forskellige kablingsscenarier: Udvalget spænder fra modeller med lille boring (φ25 mm) til modeller med stor boring (φ200 mm), der passer perfekt til ethvert kredsløb fra belysningsgrenledninger til indgående hovedledninger. Standardiseret udbud eliminerer behovet for specialfremstilling og forkorter derved byggeperioden. Stabil målenøjagtighed og lav falsk alarmrate: Brug af en højpermeabilitet toroidal kerne med jævnt fordelte viklinger sikrer fremragende linearitet i reststrømsmåling og nøjagtig detektering af lavstrømssignaler. Data efter idriftsættelse viser en alarmnøjagtighedsrate på over 96 %, uden forekomster af hyppige falske alarmer, der forstyrrer normalt strømforbrug.

Praktisk installation med minimal strømafbrydelse: Gennemføringsdesignet kombineret med en basismonteret armatur tillader installation ved kun at slukke for det specifikke kredsløb, der adresseres; den gennemsnitlige installationstid pr. transformer er ca. 15 minutter. Hele projektet blev afsluttet på kun 12 dage – langt før tidsplanen – hvilket minimerer indvirkningen på indkøbscentrets forretningsdrift.

Brandhæmmende og højtemperaturbestandig, velegnet til barske skabsmiljøer: Huset er lavet af flammehæmmende ingeniørplast, mens kerne og viklinger er indkapslet i epoxyharpiks for fugtbeskyttelse. Enheden bibeholder isoleringsydelse og målenøjagtighed uden forringelse under langvarig drift i det lukkede miljø med høj temperatur (over 40°C) i strømfordelingsskabe.

Integration med backend-systemer til visuel O&M: Transformatorudgangssignaler føres ind i elektriske brandovervågningsdetektorer og samles ved brandkontrolrummets backend-system. Dette muliggør realtidsovervågning af reststrømværdier for hvert kredsløb; hvis grænserne overskrides, viser en automatisk pop-up-alarm den specifikke kredsløbsplacering, så O&M-personalet kan lokalisere fejlen med det samme.

V. Driftsresultater efter eftermontering

Succesfuldt bestået specialiseret brandsikkerhedsacceptinspektion: Efter eftermonteringen bestod systemet det lokale brandredningsorgans specialiserede acceptinspektion for elektrisk brandsikkerhed. Reststrømsovervågningsfunktioner, alarmlogik og graduerede beskyttelsesordninger overholder alle GB 14287-standarden, hvilket fuldt ud løser tidligere overholdelsesproblemer.

Væsentligt forbedret tidlig fejlvarsling og lokaliseringseffektivitet: Ved udgangen af ​​2025 havde systemet udstedt tidlige advarsler for 27 tilfælde af for høj reststrøm (19 forårsaget af isolationsfejl i lejers udstyr og 8 af fugt eller ældning i ledninger). O&M-personale kan lokalisere fejl direkte baseret på det alarmerede kredsløb; den gennemsnitlige fejlfindingstid blev reduceret til under 20 minutter, hvilket repræsenterer en 85 % stigning i effektiviteten.

Lukket kredsløbsstyring af elektriske brandfarer: Alle lækagefarer blev udbedret, før der opstod et kredsløbsudløsning. Siden eftermonteringen har der ikke været uplanlagte strømafbrydelser forårsaget af lækage, og fugtrelaterede lækagerisici i det underjordiske supermarkedsområde er blevet effektivt kontrolleret, hvilket har resulteret i nul elektriske sikkerhedsulykker i løbet af året. Drifts- og vedligeholdelsesomkostninger reduceres væsentligt; der er ikke behov for manuel fejlfinding kredsløb for kredsløb af lækagefejl, hvilket minimerer købmandstab forårsaget af strømafbrydelser og skærer ned på udgifterne til manuel inspektion. Udstyret fungerer stabilt uden skader eller signaldrift, hvilket kræver minimal vedligeholdelse.

VI. Sagsoversigt

Den cirkulære fejlstrømstransformator tjener som en kernefølende komponent i elektriske brandovervågningssystemer og er bredt anvendelig til forskellige lavspændingsstrømdistributionsmiljøer, herunder kommercielle bygninger, boligkomplekser, industrianlæg og kommunale spillesteder. Ved at bruge nulsekvensmålingsprincippet, detekterer den nøjagtigt små lækagesignaler i kredsløb, hvilket muliggør tidlig detektering, advarsel og afhjælpning af potentielle elektriske brandfarer.

Gennem omfattende modeludvælgelse, standardiseret installation og systematisk integration har dette projekt demonstreret den høje tilpasningsevne og pålidelighed af cirkulære reststrømstransformatorer i renoveringen af ​​aldrende kommercielle komplekser, hvilket beviser, at de er væsentlige komponenter til opgradering af brandsikkerheden i lavspændingsstrømdistributionssystemer.
