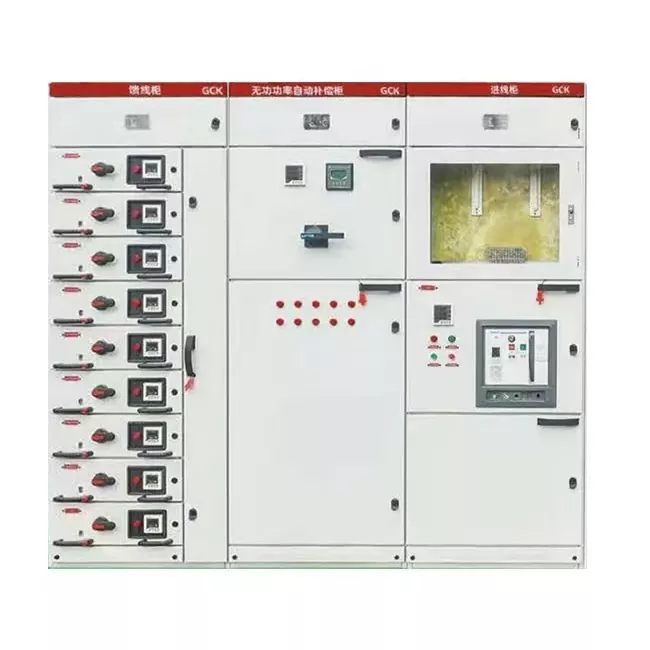

GCK Udtræksfordelingsskab

Er du stadig bekymret over den begrænsede plads i fordelingsrummet? Eller har du oplevet en mindre kredsløbsfejl, der tvang hele produktionslinjen til at blive lukket ned for vedligeholdelse, hvilket resulterede i enorme økonomiske tab? Selvom traditionelle faste skabe er billige, kræver vedligeholdelse en fuldstændig strømafbrydelse; mens high-end MNS-systemet har fremragende ydeevne, afskrækker dets høje omkostninger ofte mange projekter.

GCK Draw-out Distribution Cabinet fra Junray Electrical er netop designet til at løse dette dilemma. Vi har opgivet det traditionelle skuffedesign i stor størrelse og vedtaget en optimeret 1/2-modulenhed. Dette design reducerer ikke kun gulvpladsen i distributionsrummet markant, men gør også "power-off vedligeholdelse" mulig, hvilket fuldstændigt eliminerer angsten for maskinens nedetid forårsaget af vedligeholdelse, og er det perfekte valg til de projekter, der kræver både ydeevne og budget.

Kernestyrker

Kernekonkurrenceevnen for GCK Draw-out Distribution Cabinet ligger i dets dynamiske drift og pladsudnyttelse:

Ultrahøj kredsløbstæthed: Ved at bruge 1/2 modulære skuffeenheder kan et enkelt skab rumme op til 18 uafhængige kredsløb, dobbelt så stor kapacitet som traditionelle GCS-skabe. Det betyder, at du med den samme gulvplads kan opnå den dobbelte strømfordelingskapacitet, hvilket øger pladsudnyttelsen markant.

Opnåelse af "nul nedetid"-vedligeholdelse: Skuffeenhederne har tydelige "arbejde, test, adskillelse" tre-positions mekaniske låse. Når et kredsløb svigter, kan operatører nemt fjerne den defekte skuffe for vedligeholdelse som udskiftning af et batteri, mens de tilstødende kredsløb fortsætter med at fungere normalt, hvilket helt eliminerer strømafbrydelser i hele linjen.

Optimal omkostningseffektivitet: Sammenlignet med det dyre MNS-system giver vores GCK-skabe den samme bekvemme driftsoplevelse, mens de reducerer indkøbsomkostningerne betydeligt, hvilket hjælper dig med at skille dig ud i infrastrukturprojekter med et bedre investerings-outputforhold.

Professionel fremstilling

Som professionel producent grundlagt i 2013 har Junray Electrical et moderne produktionsanlæg. Vi besidder ikke kun internationale autoritative certificeringer som ISO, CCC og CE, men har også et komplet sæt avancerede produktionslinjer lige fra laserskæring til præcis bukning.

Dette GCK Draw-out distributionsskab er strengt fremstillet i overensstemmelse med internationale standarder. Skabsstrukturen er samlet ved hjælp af højstyrke modulære profiler, der byder på både stivhed og præcision. Interiøret er udstyret med fortykkede kobberskinner med høj ledningsevne, med et mærkestrømområde på 630A til 4000A og en korttidsmodstandsstrøm på op til 80kA, hvilket sikrer stabilitet selv under kraftig opstart eller kortslutningspåvirkning. Kombineret med et IP40-beskyttelsesniveau kan det effektivt isolere støv og fremmedlegemer. Uanset om det er i et støvfyldt værksted eller et kommercielt område med hyppige personalebevægelser, kan det garantere renheden og sikkerheden af ​​interne komponenter.

Tekniske specifikationer:

Gældende scenarier:

Mellemstore fabrikker: Strømfordeling til kerneproduktionslinjer, med begrænset budget, men kræver praktisk drift og vedligeholdelse.

Kommercielle komplekser: Belysning og strømfordeling til indkøbscentre og kontorbygninger, må ikke tillade strømafbrydelser.

Hospitaler/Infrastruktur: Offentlige faciliteter og industriparker med krav om kontinuerlig strømforsyning.

Hvorfor vælge Junray Electrical?

At vælge Junray Electrical er ikke blot at vælge en leverandør, men at vælge en pålidelig partner. Vi har et professionelt team, der kan give dig hurtige og præcise tilpassede tjenester. Vi lover at tilbyde global hurtig respons 24/7. Hvis du leder efter et GCK Draw-out Fordelerskab, der kan løse plads- og driftsproblemer, så tøv ikke længere. Kontakt os med det samme for at få gratis teknisk rådgivning og tilbud.

Casestudie

Dette projekt involverede opgradering af strømdistributionssystemet til et storstilet værksted for fremstilling af elektroniske komponenter. Anlægget driver adskillige produktionslinjer med variabel frekvens, præcisionsbearbejdningsudstyr, centrale klimaanlæg og automatiserede MCC (Motor Control Center) kredsløb, kendetegnet ved hyppige udstyrs start-stop-cyklusser og betydelige belastningsudsving. De originale GGD-distributionsskabe af fast type led af uorganiserede kredsløb og vanskelig vedligeholdelse; en fejl i et enkelt kredsløb kan nemt påvirke hele samleskinneafsnittet og kompromittere produktionskontinuiteten alvorligt.

For at øge distributionssikkerheden, vedligeholdelseseffektiviteten og strømforsyningsstabiliteten blev hele anlæggets lavspændingsdistributionssystem udskiftet med GCK-udtrækkeligt lavspændingsanlæg. Disse enheder håndterer værkstedsstrømdistribution, belysningsdistribution, udstyrsfødere med variabel frekvens og centraliseret reaktiv effektkompensationskontrol.

Problemer før opgradering

Høje vedligeholdelsesrisici og længere nedetid: Fejl i enkelte kredsløb i de gamle faste skabe krævede afbrydelse af strømmen til hele sektionen for reparationer; komplekse skruebaserede ledninger og tidskrævende nødreparationer påvirkede produktionslinjens output alvorligt.

Høj risiko for fejludbredelse: Mangel på uafhængige rum betød, at kortslutninger eller lysbuer i et kredsløb let kunne sprede sig til tilstødende kredsløb, hvilket forårsagede omfattende strømafbrydelser.

Vanskeligheder ved kapacitetsudvidelse: Faste kabinetkredsløb manglede fleksibilitet, hvilket gjorde det umuligt nemt at tilføje kapacitet eller ændre kredsløb til nyt automatiseret udstyr.

Alvorlig overophedning ved kontaktpunkter: Oxidation af traditionelle terminaler under langvarig drift forårsagede overophedning og hyppig udløsning af udgående foderskabe under spidsbelastningsperioder.

Lav O&M-effektivitet: Manglende evne til at udføre hot-swapping eller bruge ekstra skuffeenheder betød, at fejlfinding krævede strømafbrydelser.

Udstyrskonfigurationsplan

Baseret på værkstedsbelastningsklassifikationer og proceskrav blev GCK udtrækkeligt lavspændingsanlæg installeret i hele lavspændingsfordelingsrummet. Konfigurationen inkluderer indgående føderskabe, bus-tie-skabe, MCC-motorføderskabe (udtrækkelig type), kondensatorkompensationsskabe og belysningsskabe, alle med en modulær skuffestruktur og uafhængigt rumdesign. Nøgleudstyrsspecifikationer

Skabstype: GCK lavspændingsudtrækkeligt koblingsudstyr

Nominel spænding: 380V/400V

Nominel isolationsspænding: 660V

Strukturelle egenskaber: Fuldt lukket metalstruktur med uafhængige funktionelle rum (adskilte samleskinne, kabel- og skufferum)

Skuffefunktionalitet: Har fire positioner - service, test, frakoblet og trukket tilbage - hvilket giver mulighed for vedligeholdelse uden strømafbrydelse og hurtig udskiftning med ekstra skuffer

Beskyttelsesgrad: IP30

Anvendelsesscenarier: Industrielle værksteder MCC (Motor Control Center) applikationer, belastninger, der kræver hyppig start/stop, og kontinuerlige produktionsprocesser med høj pålidelighed

Retrofit Highlights

Modulært skuffedesign: Hvert strømkredsløb har en uafhængig skuffe, der sikrer gensidig isolation og høj sikkerhed.

Dobbelt sammenlåsning (elektrisk og mekanisk): Forhindrer fejlbetjening og isætning/udtagning under last, hvilket eliminerer menneskelige fejlulykker.

Dobbelt-skinne sektionsdelt design med bus-tie-kabinet: Muliggør sektioneret strømforsyning, belastningsbalancering og fejlisolering.

Rigelig ekstra skuffekredsløb: Imødekommer fremtidig udstyrsudvidelse og procesmodifikationsbehov.

Operationel præstation efter eftermontering

Væsentlig forbedret fejlhåndteringseffektivitet: Enkeltkredsfejl kan løses ved direkte at bytte i en ekstra skuffe; nødreparationstiden reduceres fra 1-2 timer til under 5 minutter, hvilket drastisk minimerer produktionslinjens nedetid.

Forbedret sikkerhed: Uafhængig rumstruktur forhindrer fuldstændigt fejludbredelse og buemigration, hvilket eliminerer krydskredsløbskortslutningsulykker.

Normal temperaturstigning i udstyr: Stabil kontakt ved indstiks primære kontakter; ingen overophedning på grund af oxidation; stabil drift under spidsbelastningsperioder.

Forbedret strømforsyningskontinuitet: Sektionsopdelt strømforsyning med bus-tie-evne sikrer, at vedligeholdelse på én sektion ikke forstyrrer produktionen i hele værkstedet. Reducerede drifts- og vedligeholdelsesomkostninger: Vedligeholdelsesomkostninger i 10 år er cirka 20 % lavere end kabinetter af fast type, hvilket eliminerer behovet for hyppig tilspænding af fastgørelseselementer eller storstilede strømafbrydelser til vedligeholdelse.

Sagsoversigt

GCK udtrækkelige kabinetter er ideelle til scenarier, der involverer kontinuerlig industriel produktion, hyppige udstyrs start/stop-cyklusser og høje krav til strømforsyningens pålidelighed og vedligeholdelseseffektivitet. Sammenlignet med traditionelle GGD-faste kabinetter tilbyder de fordele såsom sikkerhedslåsning, uafhængig adskillelse, hurtig enhedsudskiftning, fleksibel udvidelse og robuste fejlisoleringsevner, hvilket gør dem til det foretrukne valg til fabriks-MCC'er og eftermontering af industriel lavspændingsstrømdistribution.
