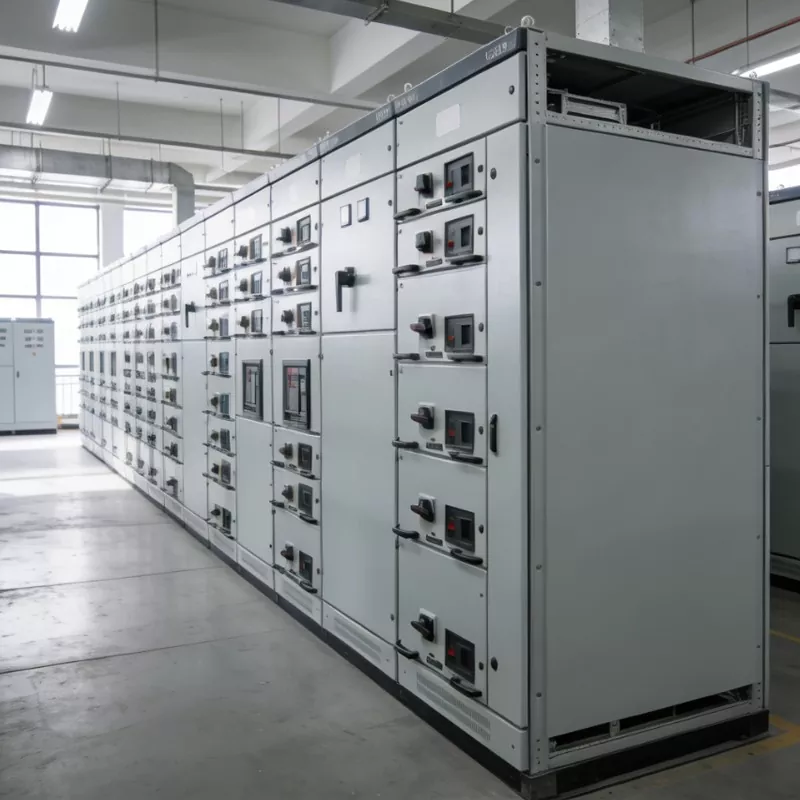

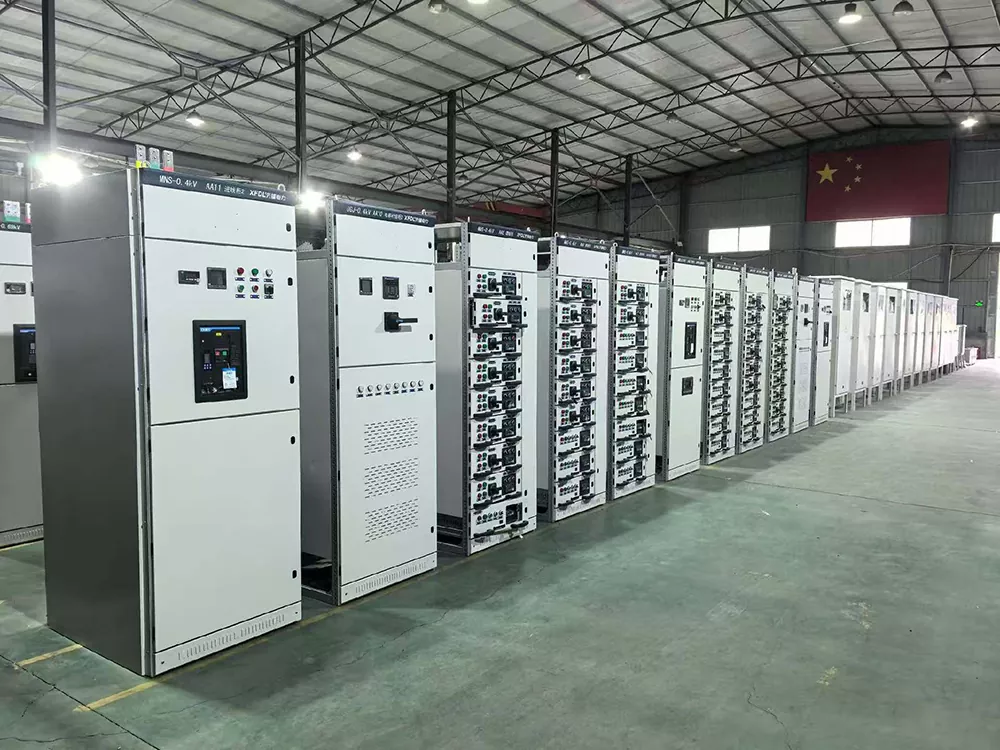

MNS Udtræksfordelingsskab

MNS Draw-out Distribution Cabinet er et high-end lavspændingsudtrækskoblingsudstyr, der er blevet omfattende forbedret og udviklet baseret på indenlandske fremragende lavspændingsafbryderskabe. Det er også det nuværende top-niveau lavspændings komplette distributionsudstyr i Kina. Sammenlignet med almindelige udtræksskabe, anvender dette produkt 1/4 modulære miniatureskuffeenheder, som har et mindre volumen end GCS-skuffer og kan rumme flere enheder. Beskyttelsesniveauet når IP54. Dens kernepositionering er at opfylde de ekstremt høje krav til strømforsyningssikkerhed og sikkerhed i avancerede scenarier. Selv i scenarier som atomkraftværker og halvlederfabrikker, hvor ingen fejl er tilladt, kan den også fungere perfekt. Det er et nødvendigt udstyr til strømdistributionsscenarier på topniveau og er velegnet til forskellige industrielle og civile scenarier med strenge krav til strømfordelingssikkerhed og stabilitet.

Tekniske specifikationer

Hvad er fordelene ved produktet?

Mikroskuffedesign, flere kredsløb og mere pladsbesparende: MNS Draw-out Distribution Cabinet bruger 1/4 modulære mikroskuffeenheder. Et enkelt skab kan rumme op til 36 uafhængige små kredsløb, hvilket er dobbelt så mange kredsløb sammenlignet med almindelige GCS-skabe. Uden at udvide distributionsrumsområdet kan det opfylde de avancerede distributionskrav til flere kredsløb og lave belastninger, hvilket sparer gulvplads betydeligt og reducerer omkostningerne på stedet.

IP54 ultrahøj beskyttelse, velegnet til komplekse miljøer: Beskyttelsesniveauet når IP54, hvilket langt overstiger IP30-niveauet for almindelige udtræksskabe. Den fuldt forseglede struktur kombineret med præcist tætningsdesign kan effektivt forhindre støv og fugt i at trænge ind. Selv i et komplekst miljø med høj luftfugtighed og højt støv kan det sikre en stabil drift af interne komponenter og undgå udstyrsfejl forårsaget af miljøfaktorer.

Dual interlock design, ultimativ sikkerhed og anti-fejlbetjening: Udstyret med mekanisk interlock + elektrisk interlock dobbelt beskyttelse, kan det fuldstændig forhindre fejlbetjeninger såsom at trække i skuffen, mens du bærer en last eller ved et uheld røre ved strømførende dele. Det sikrer ikke kun operatørernes personlige sikkerhed, men undgår også strømafbrydelser og udstyrsfejl forårsaget af fejlbetjening. Det bygger en omfattende distributionssikkerhedsforsvarslinje og overholder sikkerhedsstandarderne for avancerede scenarier.

Sluk vedligeholdelse uden strømafbrydelse: Hver skuffeenhed er uafhængigt designet. Når et bestemt kredsløb svigter, skal kun den tilsvarende skuffe trækkes ud for vedligeholdelse, og andre kredsløb vil ikke blive påvirket. Der er ingen grund til at stoppe hele distributionssystemet, perfekt tilpasse sig de avancerede scenarier, der ikke kan tolerere strømafbrydelser et sekund, hvilket sikrer kontinuerlig og stabil produktion og drift og reducerer nedetidstab.

Avanceret håndværk og detaljer, stabil drift med stor strøm: Indbyggede tykke kobberskinner i stor størrelse, med høj strømkapacitet og tilstrækkelig isoleringsbeskyttelse, kan tilpasse sig store strømoperationer fra 630A til 6300A. Temperaturstigningen er lav, og stabiliteten er stærk. Kombineret med detaljer som fuld tætningsbeskyttelse og dobbelt interlock sikrer det en langsigtet stabil drift af udstyret uden hyppig vedligeholdelse.

Hvad er applikationsscenarierne?

Med sin ekstremt høje pålidelighed, sikkerhed og tilpasningsevne er MNS Draw-out Distribution Cabinet meget brugt i forskellige high-end scenarier, der har strenge krav til strømfordeling og ikke kan tolerere fejl. Det er blevet standardudstyret til kernekraftdistribution i forskellige industrier. I scenarierne for kernekraftstøtte er den tilpasset lavspændingsstrømfordelingen af ​​atomkraftværker, der opfylder kravene til ultrahøj pålidelighed og sikrer stabil drift af atomkraftsystemet; i datacenterscenarier på øverste niveau er det tilpasset superstore IDC-datacentre, hvilket muliggør uafbrudt vedligeholdelse uden strømafbrydelser og undgår store tab forårsaget af strømafbrydelser; i hospitalsscenarierne er det tilpasset kernekraftfordelingen af ​​tertiære hospitalers operationsstuer og intensivafdelinger, hvilket sikrer kontinuerlig drift af medicinsk udstyr og sikrer patienternes liv; i halvlederfabrikkens scenarier er den tilpasset strømfordelingen på halvleder- og chipfabrikker, der opfylder de ekstremt høje krav til pålidelighed og stabilitet, og undgår produktionsforstyrrelser forårsaget af fejl; i jernbanetransit-scenarier er den tilpasset den centrale lavspændingsstrømfordeling i undergrundsbaner og højhastighedsjernbaner, hvilket opnår nul strømafbrydelser og sikrer glat transport.

Hvorfor vælge os?

Junray Electrical har som professionel producent, leverandør og fabrik i Kina udført dybdegående forskning i udvikling og produktion af MNS Draw-out distributionsskabe. Den følger strengt industristandarder, og hver enhed gennemgår strenge tests, hvilket sikrer kvalitet og muliggør jævn accept i forskellige avancerede scenarier. Dette produkt er en opgraderet version baseret på almindelige koblingsskabe, der integrerer kernefordele såsom 1/4 modulære mikroskuffer og IP54-beskyttelse, der effektivt adresserer distributionssmerter i avancerede scenarier. Det er mere tilpasningsdygtigt og holdbart end lignende produkter. Vi leverer omfattende vejledning om valg før salg og eftersalgsvedligeholdelse. Vi kan tilpasse antallet af skuffeenheder efter kundernes behov og opfylde de personlige krav i forskellige scenarier.

Projektoversigt

Dette projekt involverer opgradering af strømdistributionssystemet til et intelligent produktionsværksted dedikeret til nye energibatterier - en facilitet, der er klassificeret som et avanceret præcisionsfremstillingssted med "Klasse I"-belastningskrav. Værkstedet rummer en bred vifte af højpræcisionsudstyr - inklusive systemer til robotsvejsning, belægning, vikling, dannelse og inspektion - kendetegnet ved høj belastningstæthed, hyppige start-stop-cyklusser og betydelig elektromagnetisk interferens (EMI). Følgelig kræver anlægget exceptionel kontinuitet i strømforsyningen og høj strømkvalitet.

De originale ældre GGD-skabe af fast type led af begrænset kredsløbskapacitet, et stort fodaftryk, mangel på isolationsbeskyttelse og dårlig interferensimmunitet. Disse problemer førte ofte til kaskadende kortslutningsfejl, omfattende strømafbrydelser under vedligeholdelse og nedlukning af udstyr forårsaget af EMI. Opgraderingen involverede udskiftning af hele anlæggets MCC (Motor Control Center), strømforsynings- og procesautomatiseringsdistributionssystemer med MNS modulære lavspændingsudtrækkeligt koblingsudstyr, hvorved der opnås høj tæthed, meget sikker og intelligent strømfordeling.

Problemer før opgradering

Lav pladsudnyttelse: Traditionelle kabinetstrukturer var omfangsrige og tilbød begrænset kredsløbskapacitet, hvilket ikke gav plads til at udvide til nyt værkstedsudstyr.

Høj risiko for fejludbredelse: Mangel på streng modulær isolation betød, at en kortslutning eller lysbue i et enkelt kredsløb nemt kunne sprede sig, hvilket medførte et totalt strømafbrydelse for hele sektionen.

Dårlig interferensimmunitet: Præcis industrielt kontroludstyr var modtageligt for harmoniske og EMI, hvilket resulterede i hyppige datadrift og nedlukninger af robotsystemer eller fejlalarmer.

Ineffektiv vedligeholdelse: Fejl i kabinetter af fast type krævede at lukke hele linjen ned og åbne kabinettet for reparationer, hvilket i høj grad påvirkede produktionslinjens gennemløb.

Utilstrækkelig beskyttelsesklassificering: På grund af de høje støvniveauer og tætte udstyrslayout på værkstedet, var standardskabe tilbøjelige til støvophobning, sporing/buedannelse og overophedning ved tilslutningspunkter.

Udstyrskonfigurationsplan

For at imødekomme kravene til belastninger med høj tæthed, høj EMC-immunitet og hurtig vedligeholdelse, der er iboende i præcisionsfremstilling, er lavspændingsfordelingsrummet blevet standardiseret med den nye generation af MNS modulopbygget udtrækkeligt koblingsudstyr. Disse enheder fungerer som kerneskabstypen til værksteds-MCC-motorstyring, automationsudstyrs strømforsyning, UPS downstream-distribution og centraliseret styring af belysning og generelle strømsystemer. Kerneudstyrsspecifikationer

Skabstype: MNS lavspændingsmodulært udtrækkeligt koblingsudstyr (international standard modulær struktur)

Nominel spænding: 400V; Nominel isolationsspænding: 690V

Strukturelle egenskaber: Modulære enheder, layout med høj tæthed og streng adskillelse af funktionelle zoner

Skuffepositioner: Fire positioner - tilsluttet, test, isoleret og tilbagetrukket - med dobbelt mekanisk og elektrisk sammenlåsning

Interferensimmunitet: EMC Klasse A (industriel kvalitet); beskytter effektivt mod højfrekvente harmoniske og elektromagnetisk strålingsinterferens

Beskyttelsesklasse: IP40; støvtæt og modstandsdygtig over for fremmedlegemer; velegnet til rene, præcise værkstedsmiljøer

Vigtigste fordele: Øger kredsløbstætheden med 30 % sammenlignet med standardskabe af samme størrelse; understøtter hot-swapping for hurtig enhedsudskiftning

Installations- og applikationshøjdepunkter

Ultra-high-density modulært design: Bruger standard modulære enheder til at maksimere kredsløbsimplementering inden for begrænset strømfordelingsrum, og løser perfekt udfordringer relateret til høj udstyrstæthed, talrige kredsløb og rumlige begrænsninger.

Industriel EMI-immunitet: Metalafskærmningsstruktur kombineret med uafhængig enhedsisolering modstår effektivt højfrekvent interferens fra robotter og drev med variabel frekvens, hvilket sikrer stabil drift af præcisionsudstyr.

Fejlsikker sammenlåsning: Skuffer kan ikke trækkes ud uden først at åbne kredsløbet og kan ikke lukkes, medmindre de sidder helt fast; eliminerer fuldstændigt ulykker forårsaget af isætning/udtagning under last eller betjeningsfejl.

Ingen fejludbredelse: Hver skuffe har et uafhængigt isolationsrum, der indeholder enkeltkredsfejl i enheden og forhindrer stød på samleskinnen eller andet udstyr.

Meget fleksibel kapacitetsudvidelse: Standardiserede moduler giver mulighed for direkte udskiftning af skuffeenheder under fremtidige procesopgraderinger eller udstyrstilføjelser, hvilket eliminerer behovet for skabsændringer eller omfattende konstruktionsarbejde.

Driftsresultater efter eftermontering

Væsentlig forbedret strømstabilitet: EMC-resistent design eliminerer nedetid forårsaget af elektromagnetisk interferens, der påvirker præcisionsudstyr, hvilket fører til en markant stigning i den samlede produktionslinjeeffektivitet.

Kontrollerbar fejlrisiko: Uafhængig enhedsisolering begrænser kortslutnings- og overbelastningsfejl til den specifikke skuffe, hvilket forhindrer store strømafbrydelser.

Hurtig nødreparation: Defekte skuffer kan skiftes direkte ud; reparationstiden reduceres fra timer til under 5 minutter, hvilket drastisk reducerer tab fra produktionsnedetid.

Maksimeret pladsudnyttelse: Øget kredsløbstæthed inden for det samme kabinets fodaftryk eliminerer behovet for yderligere strømfordelingsrum, hvilket sparer anlægsomkostninger. Ingen varmeudvikling under langvarig drift: Det modulære plug-in design sikrer stabil kontaktydelse, eliminerer risici forbundet med løse forbindelser eller oxidationsinduceret opvarmning og opretholder normale driftstemperaturer.

Sagsoversigt

MNS skuffe-type koblingsudstyr er et high-end lavspændingsskab, der er karakteriseret ved dets modularitet, høje tæthed, overlegne interferensmodstand og høje sikkerhedsklassificering. Sammenlignet med GCK- og GGD-modeller er den bedre egnet til applikationer af høj standard, såsom præcisionsfremstilling, ny energi, jernbanetransit, datacentre og avancerede industrifaciliteter. Takket være dens kompakte modulære struktur, EMC-interferensmodstand i industriel kvalitet, streng isolering og beskyttelse og lette hurtige vedligeholdelse er den blevet det foretrukne valg for MCC-strømdistributionssystemer i moderne smarte fabrikker.

FAQ

Spørgsmål: Kan vedligeholdelse uden strømforsyning opnås?

A: Ja, hver skuffeenhed er uafhængigt designet. Når et bestemt kredsløb svigter, skal kun den tilsvarende skuffe trækkes ud til vedligeholdelse, mens de andre kredsløb fortsætter med at fungere normalt. Der er ingen grund til at stoppe hele strømdistributionssystemet, og virkelig opnå nul strømafbrydelsestid. Den er velegnet til scenarier, hvor strømmen ikke kan afbrydes i et sekund.

Q: Kan antallet af skuffeenheder tilpasses?

A: Ja, skuffeenhederne på dette produkt er af 1/4 modulstørrelse. Standard enkeltskab kan maksimalt have 36 enheder. Antallet af enheder kan tilpasses i henhold til kundens kredsløbskrav, præcist at matche strømfordelingsbehovene i forskellige scenarier og tilpasse sig avancerede scenarier med flere kredsløb og små belastninger.

Q: Kan MNS Draw-out Distribution Cabinet bruges i scenarier med høj strøm?

A: Ja, det nominelle strømområde er 630A til 6300A. Den er udstyret med fortykkede kobberskinner i store størrelser, som har en stor strømbærende kapacitet, lav temperaturstigning, komplet isoleringsbeskyttelse og kan stabilt tilpasse sig forskellige højstrøms high-end strømfordelingsscenarier, hvilket sikrer en langsigtet stabil drift af udstyret.
