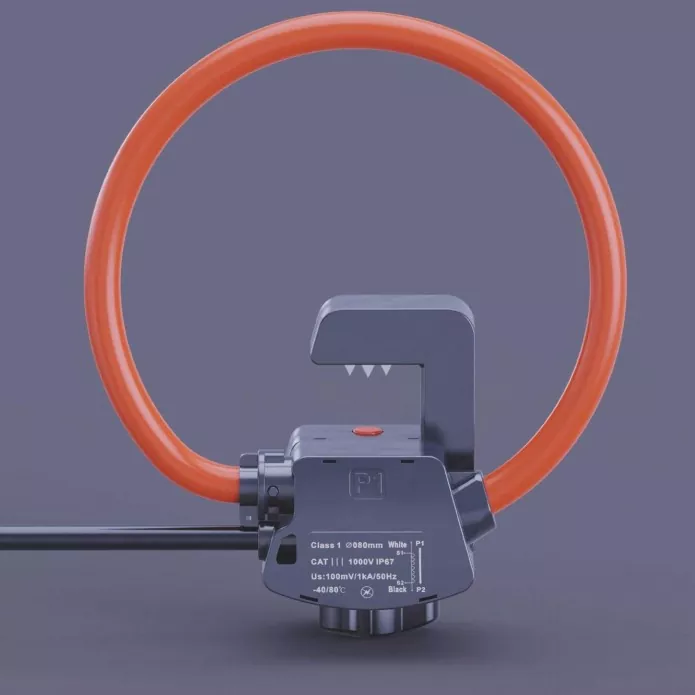

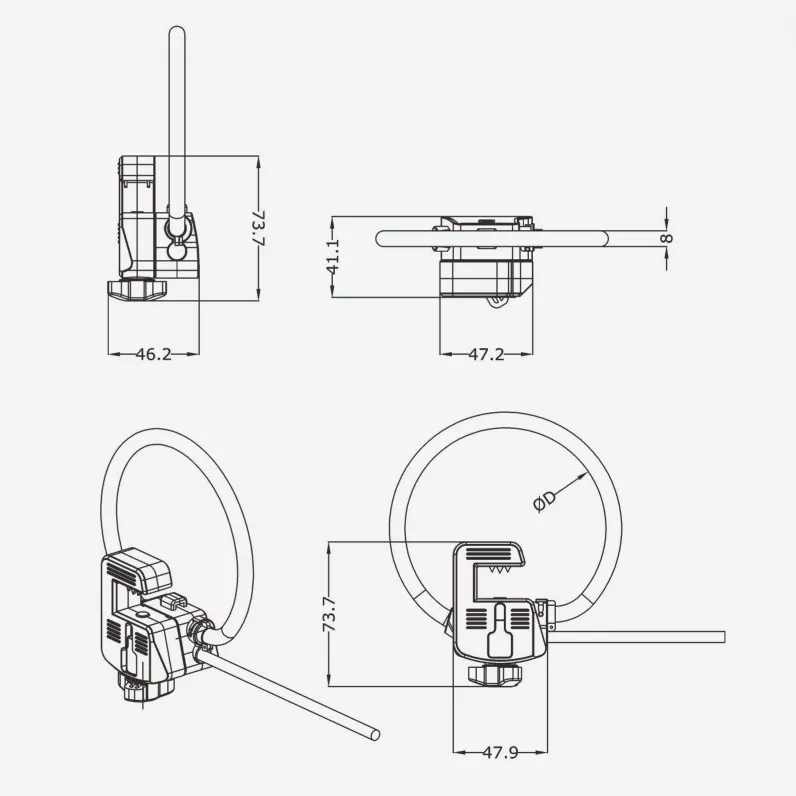

Konstrueret af vejrbestandige, fleksible isoleringsmaterialer og et forstærket, vandtæt hus af industriel kvalitet, Spolestrømtransformator af samleskinnetypen er velegnet til barske miljøer såsom udendørs distributionsskabe, solcelleanlæg, EV-ladestationer og kommunal udendørs strøminfrastruktur. Det understøtter applikationer, herunder udendørs strømovervågning, energiforbrugsanalyse og strømkvalitetsvurdering.
Markedsførende nøjagtighed: Klasse 0,5 præcision med minimal positionsfejl og lav følsomhed over for eksterne elektriske felter; tilgængelig i følsomheder på 22,5 mV/kA, 50 mV/kA og 100 mV/kA.
IP67 fuldt forseglet, vandtæt og støvtæt: Professionel tætning ved huset og kabeludgangspunkter beskytter mod regn, kondens og støvindtrængning. Den er ideel til barske miljøer - såsom friluftspladser, underjordiske forsyningstunneller og fugtige værksteder - og sikrer, at der ikke trænger vand ind eller kortsluttes under langvarig udendørs brug.
Industrielt design med bred temperatur: Fungerer pålideligt i et område fra -40°C til +80°C. Bygget med materialer og processer, der er modstandsdygtige over for ekstreme temperaturer, bibeholder Spolestrømtransformatoren af busbar-typen stabil ydeevne og målenøjagtighed på trods af betydelige udsving i omgivelsestemperaturen, hvad enten det er i frysende kulde i nord eller de varme, fugtige forhold i syd.
Split-core-struktur til hurtig installation med strømførende ledninger: Designet med snaplåsåbning giver mulighed for enkeltperson-installation på stedet uden at ændre eksisterende ledninger eller kræve strømafbrydelser. Det er særligt velegnet til opgradering af ældre udendørs distributionsudstyr, der hjælper med at forkorte projekttidslinjer og reducere byggeomkostninger.

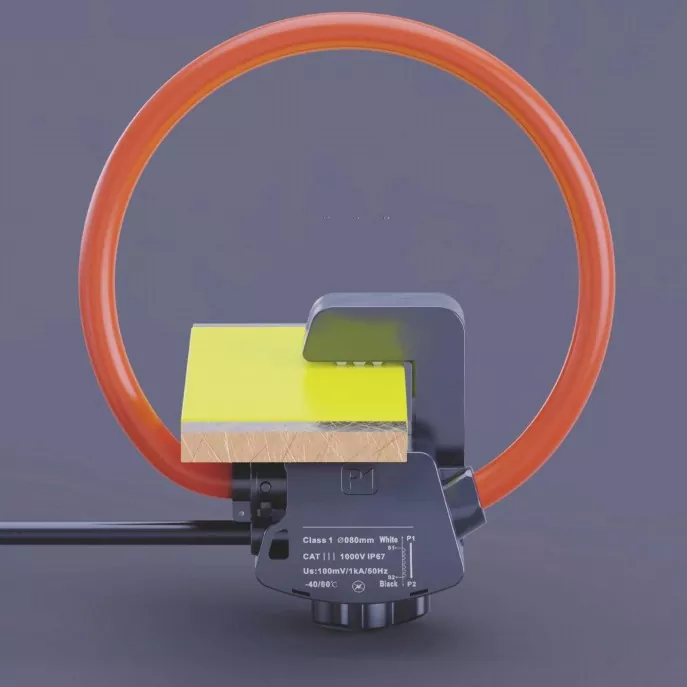

Fleksibel spole til komplekse installationsscenarier: Spolekroppen tilbyder en lille fleksibilitet, så den kan passe rundt om runde kabler, rektangulære samleskinner og uregelmæssige ledere. Den er ideel til kompakte kabinetrum og tætte ledningslayouts, der overvinder de installationsbegrænsninger, der er forbundet med traditionelle stive strømtransformatorer.
Udendørs PV-systemer: Strømovervågning på AC/DC-siderne af PV-kombinationsbokse, strenginvertere og udendørs understationer af bokstype.
Nye energiladebunker: Strømdetektion og -måling til udendørs DC/AC-ladebunker og ladestationsfordelingskredsløb.
Kommunal udendørs strømdistribution: Online overvågning af gadelysstyreskabe, udendørs ringhovedenheder (RMU'er) og strømfordelingssystemer i underjordiske forsyningstunneller.
Udendørs industrielt udstyr: Driftsstrømovervågning og tidlig fejladvarsel til udendørs ventilatorer, vandpumper og kompressorer i industrizoner.
Energilagringsstationer: Opladnings-/afladningsstrømopsamling til udendørs energilagringsskabe og batteriklynger.
Field Power O&M: Bærbar måling til midlertidige inspektioner, fejlfinding og belastningstest på udendørs linjer.
Fugtige/ætsende miljøer: Strømdetektion for strømdistributionsudstyr på vandværker, rensningsanlæg og kystanlæg.
Projektnavn: Opgradering og eftermontering af status for lavspændingsstrømdistribution til elforsyningsafdelingen i den underjordiske forsyningstunnel Sangtiandao, Suzhou Industrial Park.
Projektets placering: Underjordisk forsyningstunnel i Sangtiandao Science & Technology Innovation Belt, Suzhou Industrial Park, Jiangsu-provinsen.
Eftermonteringsdato: maj 2024.
Anvendt produkt: φ80mm IP67 bred-temperatur split-core fleksibel Rogowski coil.
Sangtiandao underjordiske forsyningstunnel er et centralt kommunalt infrastrukturprojekt i Suzhou Industrial Park. Tunnelen strækker sig over cirka 8,6 kilometer og rummer separate rum til elforsyninger, almindelige forsyninger og gasrørledninger. Strømforsyningsrummet leverer elektricitet til kritiske systemer – inklusive belysning, ventilation, brandbeskyttelse, miljøovervågning og nødevakuering – og klassificerer det som en "Level 1 Load" med ekstremt høje krav til strømforsyningens pålidelighed.
Det underjordiske miljø i tunnelen opretholder en relativ luftfugtighed på mere end 92% året rundt, med lokal kortsigtet vandakkumulering i regntiden. De originale strømtransformatorer (klassificeret IP40) havde været i drift i tre år; i løbet af denne tid led tolv enheder af terminalkorrosion og forringet isolationsmodstand, mens to enheder oplevede signalopsamlingsfejl på grund af kondens og vandindtrængning, hvilket indebar alvorlige sikkerhedsrisici. På grund af den høje belastningsklassificering var længerevarende strømafbrydelser til eftermonteringen desuden ikke mulige, hvilket gjorde traditionelle installationsmetoder for strømtransformatorer vanskelige at implementere. Efter omfattende evaluering valgte projektet en IP67-klassificeret, fleksibel, split-core Rogowski-spole som kernestrømsfølende komponent, hvilket muliggør en opgradering af overvågningssystem på tværs af alle kredsløb uden at kræve strømafbrydelser.
Høj luftfugtighed, vandtilbøjelige underjordiske omgivelser; standardudstyr mangler tilstrækkelig beskyttelse. Den underjordiske forsyningstunnel er et begrænset rum, der er karakteriseret ved høj luftfugtighed og kraftig kondens, med lavtliggende sektioner, der er tilbøjelige til midlertidig vandophobning i regntiden. Standardstrømtransformatorer (CT'er) tilbyder typisk kun IP40-beskyttelse; deres dårlige tætning tillader fugt og vanddamp at trænge ind i huset, hvilket fører til viklingskorrosion, isolationsforringelse og signaldrift. Med en gennemsnitlig levetid på mindre end tre år øger hyppige udskiftninger omkostningerne og medfører risiko for strømafbrydelser.
Tier-1 strømforsyningsbegrænsninger; overholdelsesproblemer vedrørende udfaldsbaseret eftermontering. Strømforsyningen i forsyningstunnellens elektriske rum understøtter kritiske sikkerhedssystemer - såsom brandslukning, ventilation og overvågning - klassificerer den som en Tier-1-belastning, hvor vedligeholdelsesrelaterede udfald er forbudt undtagen i ekstreme nødstilfælde. Traditionelle solid-core CT'er kræver afskæring af kabler eller demontering af samleskinner under installation, hvilket overtræder driftsstyringsstandarder og udgør betydelige sikkerhedsrisici; som følge heraf opnår sådanne forslag ikke godkendelse fra begyndelsen.
Trang plads og tætte kabler; installationsproblemer med stive CT'er. Kabelbakker inde i det elektriske rum er tæt anbragt med gange mindre end en meter brede. Strømkabler med stort tværsnit har store bøjningsradier, hvilket efterlader utilstrækkelig arbejdsplads til stive split-core CT'er; installation er praktisk talt umulig for kredsløb placeret i hjørner eller med stablede kabler. Omorganisering af kablerne vil eksponentielt øge både arbejdsbyrden og sikkerhedsrisici.
Høje omkostninger til manuel inspektion; betydelige forsinkelser i fejldetektion og løsning. Forsyningstunneler dækker store afstande med vidt spredte overvågningspunkter; en enkelt inspektionsrunde kræver over fire timer. Farer såsom unormale strømme eller kredsløbsoverbelastninger opdages kun under månedlige inspektioner, hvilket resulterer i forsinkede svar. Tidligere hændelser omfattede uopdagede kredsløbsoverbelastninger og overophedning, hvilket fremskyndede ældningen af kabelisolering. III. Udstyrskonfiguration og systemdesign
For at imødekomme kernekravene til underjordiske forsyningstunneler – specielt høj luftfugtighed/stående vand, ingen strømafbrydelse, lukkede rum og fjernbetjening – anvender projektet φ80 mm IP67-klassificeret, bred-temperatur, split-core fleksible Rogowski-spoler parret med vandtætte dataindsamlingsterminaler. Data overføres via tunnelens ringnetværk til et overfladeovervågningscenter, hvilket muliggør online-overvågning i realtid af strøm på tværs af alle kredsløb.
IP67 fuldt forseglet beskyttelse; løser effektivt problemer med fugt og vandindtrængning. Udstyrshuset anvender ultralydssvejsning til forsegling, med forstærket vandtætning ved kabeludtag, hvilket opnår en samlet IP67-klassificering. Dette sikrer stabil drift i miljøer med 100 % relativ luftfugtighed og kondens, samt under korte perioder med nedsænkning i stående vand. Efter implementeringen modstod systemet Suzhous 2024 "Meiyu" (blommeregn) sæson og sommerstorregn; på trods af gentagen vandophobning i lavtliggende tunnelsektioner, oplevede ingen af enhederne vandindtrængning, korrosion eller signalanomalier.
Liveinstallation sikrer nul strømafbrydelser og sikkerhed for kritiske belastninger. Alle 64 enheder blev installeret og sat i drift, mens systemet forblev strømførende. Byggeriet afbrød ikke strømforsyningen til det elektriske rum eller påvirkede driften af sikkerhedssystemer såsom brandslukning, ventilation og overvågning. Dette overholder fuldt ud ledelsesstandarder for kritiske belastninger af forsyningstunneler, samtidig med at sikkerheds- og overholdelsesrisici i forbindelse med strømafbrydelser elimineres.
Fleksibel struktur tilpasser sig trange rum; installationseffektiviteten fordoblet. De fleksible spoler kan let bøjes, hvilket giver mulighed for enkel omviklingsinstallation selv inden for smalle passager og tætpakkede kabelbakker. Den gennemsnitlige installationstid pr. enhed er kun 5 minutter - mere end dobbelt så effektiv som installation af traditionelle stive strømtransformatorer. Alle 64 enheder blev installeret på kun tre dage, hvilket væsentligt reducerede den tid, der blev brugt på at arbejde i trange underjordiske rum, og reducerede byggesikkerhedsrisici.
Stabil ydeevne på tværs af brede temperaturer uden drift; meget tilpasningsdygtig til underjordiske miljøer. Ved at bruge høj-/lavtemperaturbestandige viklinger og tætningsteknologi bevarer systemet klasse 1-målenøjagtighed i det evigt kølige, fugtige underjordiske miljø. Den udviser ingen termisk drift eller magnetisk hysterese og tilbyder datastabilitet langt bedre end konventionelle transformere. Fjernovervågning erstatter manuelle inspektioner, hvilket reducerer driftsomkostningerne betydeligt. Aktuelle data uploades i realtid til et jordbaseret overvågningscenter, hvilket giver O&M-personale mulighed for at spore driftsstatus for hele kredsløb uden at gå ind i forsyningstunnelen, mens automatiske pop-up-advarsler giver dem besked om uregelmæssigheder. Hyppigheden af tunnelinspektioner er faldet fra to gange om måneden til en gang i kvartalet, O&M lønomkostninger er faldet med 60%, og den gennemsnitlige fejlsvarstid er blevet skåret fra to timer til fem minutter.
Ingen udstyrsfejl og kompatible beskyttelsesfunktioner. Fra januar 2025 har 64 enheder fungeret stabilt i otte måneder. Efter at have modstået forskellige miljømæssige udfordringer - inklusive kondens i regntiden, vandophobning fra kraftige storme og lave vintertemperaturer - har der ikke været tilfælde af vandindtrængning, korrosion eller signaldrift. Udstyrets integritet er 100 %, og den forventede levetid overstiger otte år, hvilket langt overstiger den treårige gennemsnitlige levetid for det originale udstyr.
Nul strømafbrydelser, ingen risiko og succesfuld accept af overholdelse. Installationen blev gennemført uden nogen strømafbrydelser eller indvirkning på den sikre drift af forsyningstunnelen. Projektet bestod den specialiserede acceptinspektion af Suzhou Industrial Parks forsyningstunnelforvaltningsmyndighed ved første forsøg, og blev et modelprojekt for den intelligente strømdistribution eftermontering af underjordiske forsyningstunneller i parken.
Markant forbedret O&M-effektivitet og proaktiv håndtering af sikkerhedsrisici. Fjernovervågning i realtid muliggør automatiske tidlige advarsler for uregelmæssigheder såsom overbelastninger, understrømsforhold og trefasede ubalancer. Siden idriftsættelsen er tre tilfælde af dårlig kredsløbsklemmekontakt identificeret og udbedret, før de eskalerede til fejl, hvilket effektivt forhindrede sikkerhedshændelser såsom kabeloverophedning og isolationsskader.
Reducerede samlede livscyklusomkostninger. Selvom indkøbsomkostningerne pr. enhed er lidt højere end standardstrømtransformatorerne, er projektets samlede livscyklusomkostninger 45 % lavere end traditionelle løsninger – takket være en længere levetid, lavere drifts- og udskiftningsomkostninger og fordelen ved nul-udfaldsinstallation – hvilket viser betydelige økonomiske fordele.
Spolestrømtransformatoren af IP67-skinnetypen er ideel til specialiserede energidistributionsmiljøer - såsom underjordiske forsyningstunneller, spildevandsbehandlingsanlæg og underjordiske transformatorstationer - kendetegnet ved høj luftfugtighed, risiko for vandophobning og lukkede rum. Det løser grundlæggende tre store industrismertepunkter forbundet med traditionelle transformere: utilstrækkelig beskyttelse, kravet om strømafbrydelser under installationen og pladsbegrænsninger. Ved at muliggøre online overvågningsopgradering af strømdistributionssystemer med minimale installationsomkostninger og ubetydelige driftsforstyrrelser, tjener det som en yderst pålidelig løsning til intelligent eftermontering af strømdistribution i underjordisk kommunal infrastruktur og fugtige industrimiljøer.
