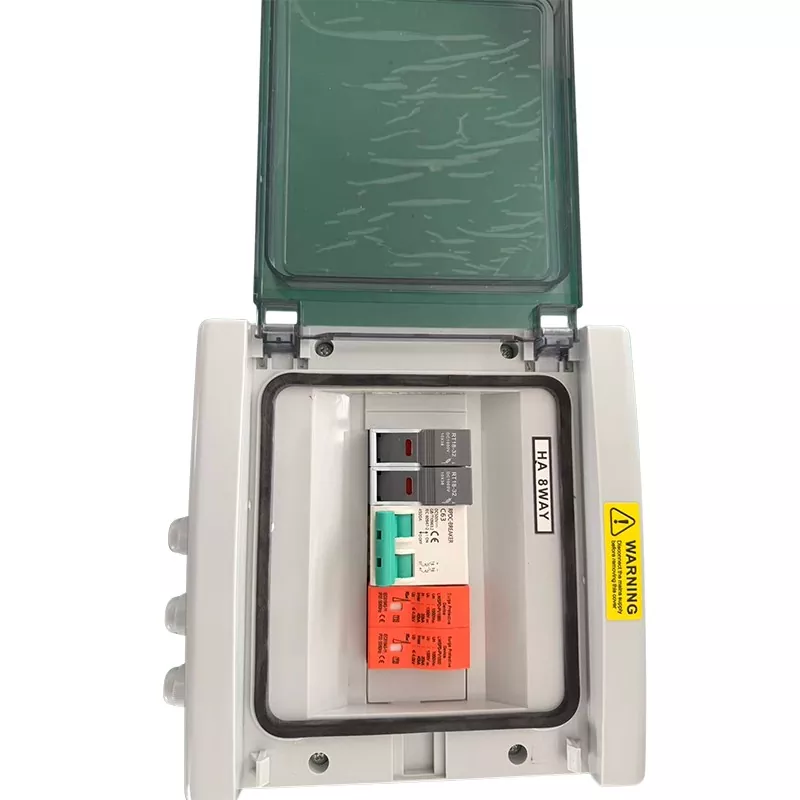

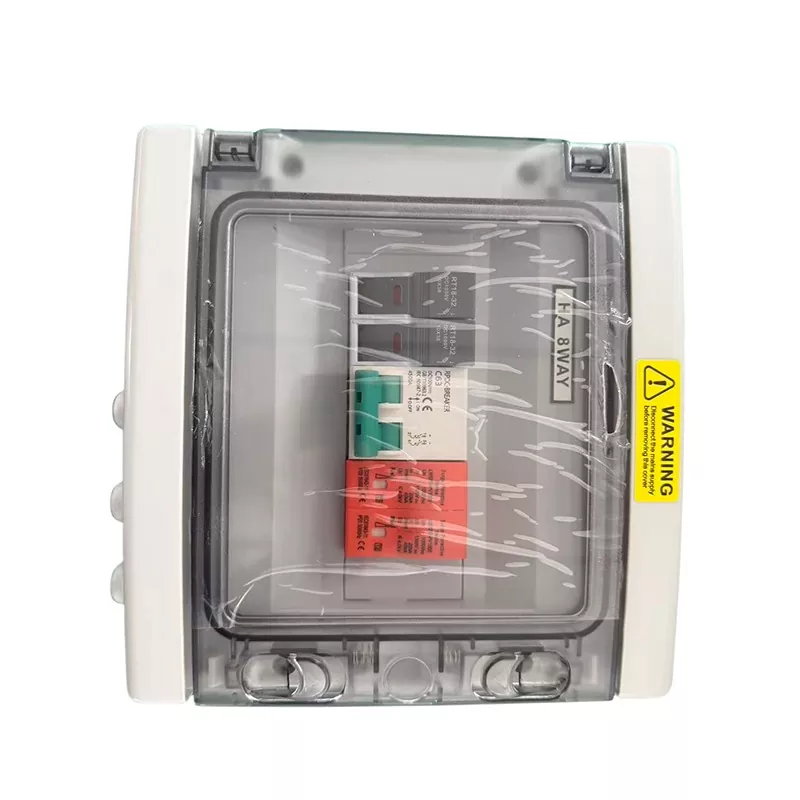

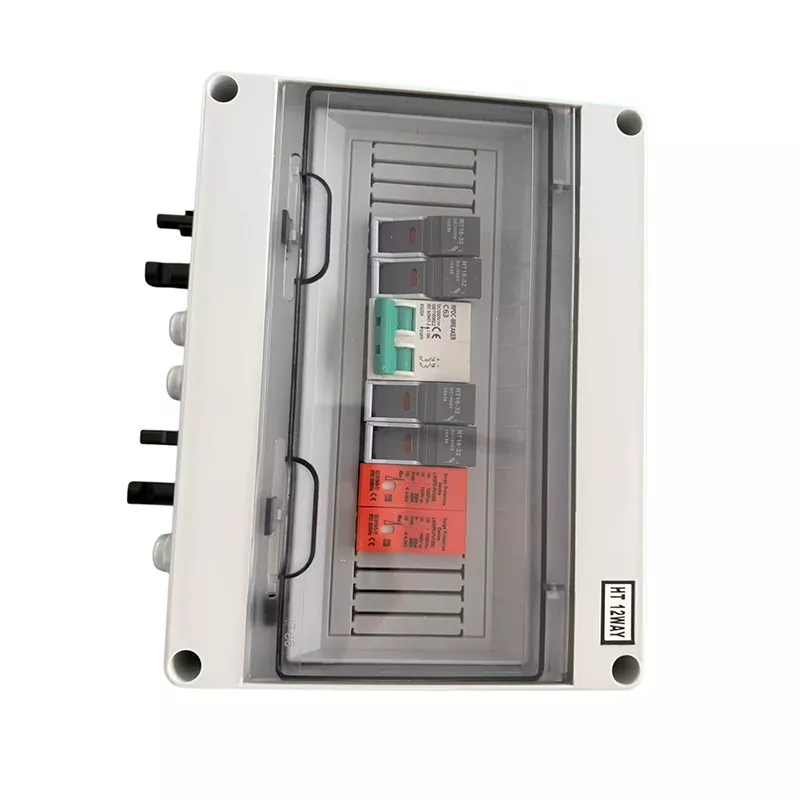

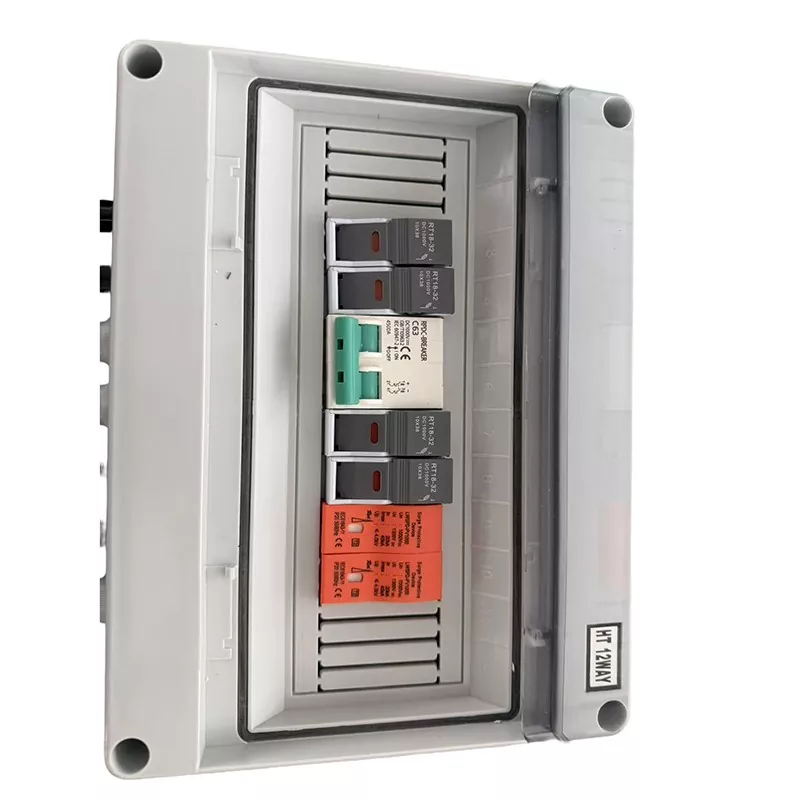

PV Combiner Box er en kernekomponent på DC-siden af fotovoltaiske kraftværker. Den bruges primært til at aggregere jævnstrøm fra flere PV-modulstrenge og sende dem til DC-distributionsskabe og invertere, hvilket effektivt forenkler komplekse ledninger på stedet og reducerer byggeomkostningerne.
Produktet fås i både intelligente og standard (ikke-intelligente) versioner og integrerer flere sikkerhedsfunktioner såsom sikringsbeskyttelse, overspændingsbeskyttelse og jordingsbeskyttelse. Kombineret med et standardiseret udendørs-klassificeret kabinet og et intelligent overvågningssystem er det velegnet til udendørs drift i store til mellemstore jordmonterede og distribuerede PV-kraftværker, der tilbyder strukturel stabilitet, nem vedligeholdelse og høj tilpasningsevne.
Denne PV Combiner Box understøtter DC-input fra op til 24 PV-modulstrenge, der samler flere spredte DC-kilder til enkelte eller flere centraliserede udgange. Dette forenkler markant opstrøms ledningsføring mellem PV-panelet og inverter/DC-fordelingsskabet, reducerer ledningsrod på stedet og forbedrer den overordnede organisation og pænhed af PV-kraftværket.

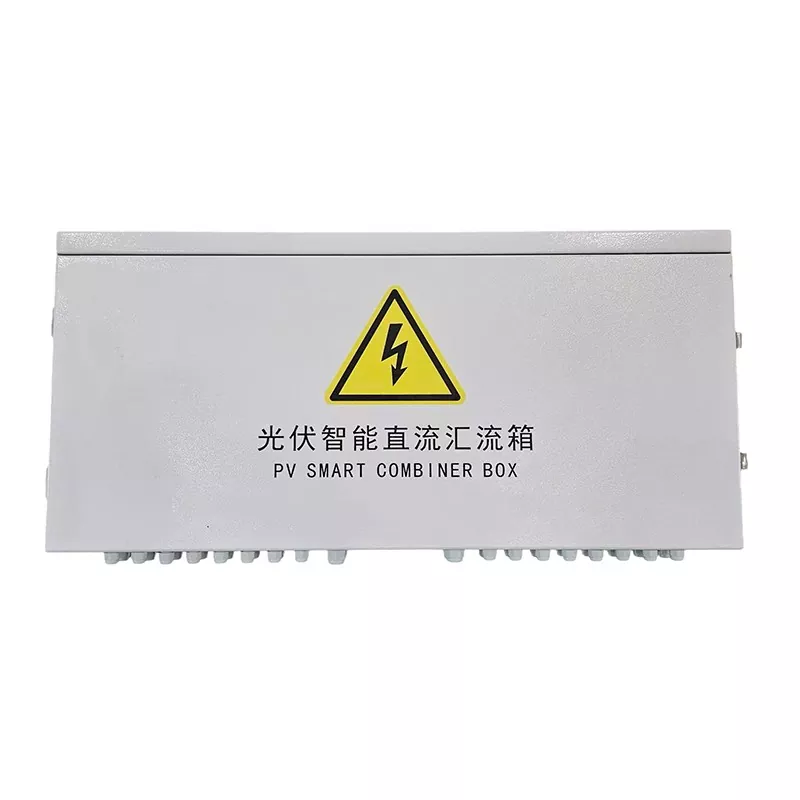

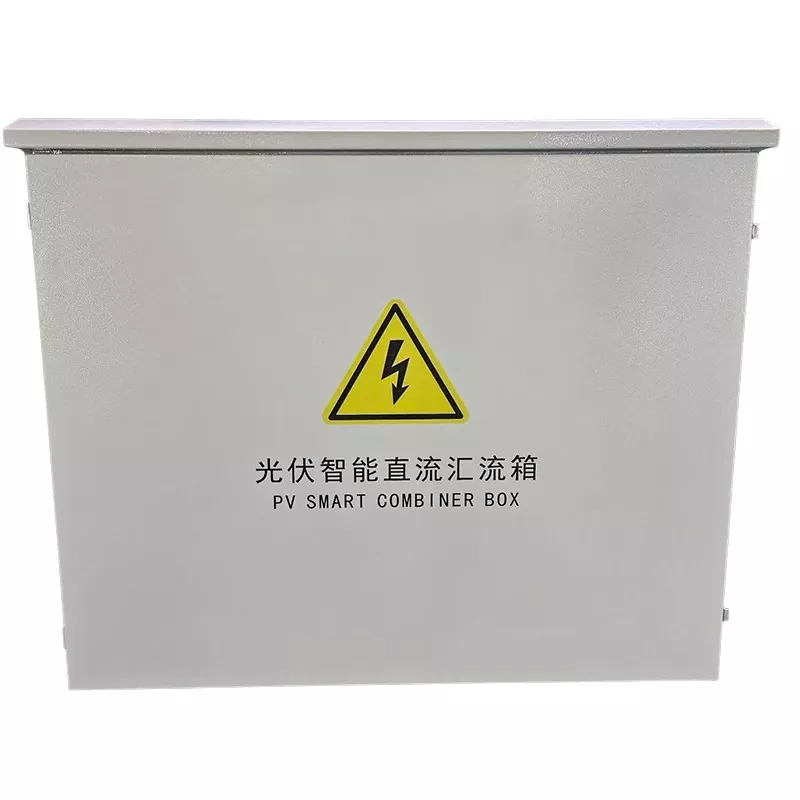

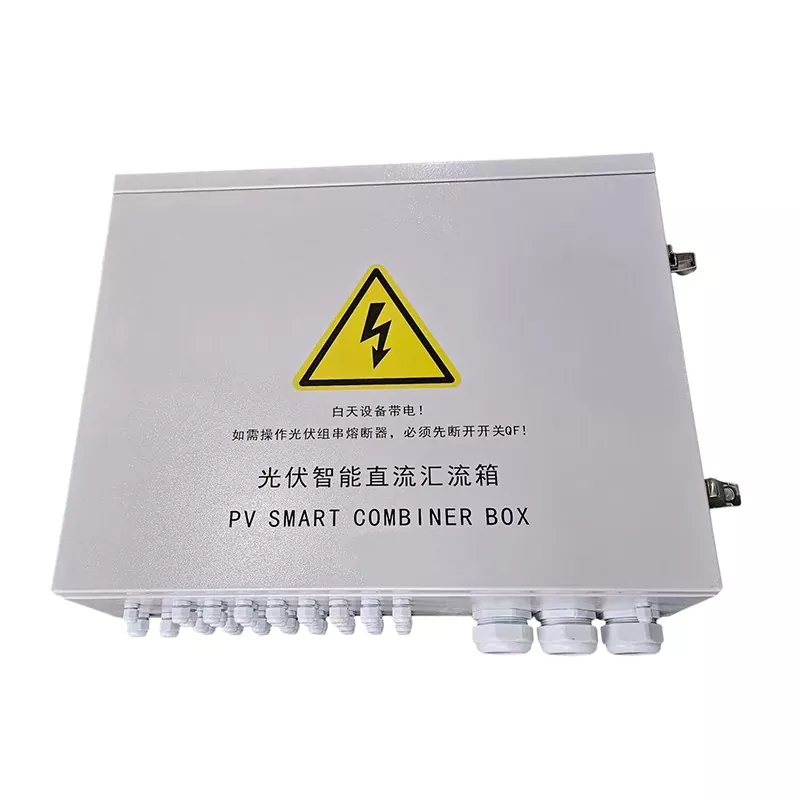

Udstyret er kategoriseret i intelligente og ikke-intelligente typer for at imødekomme forskellige projektbudgetter og O&M-standarder. Ikke-intelligente modeller fokuserer på grundlæggende strengkombination og sikkerhedsbeskyttelse, hvilket gør dem velegnede til standard PV-projekter. Intelligente modeller har dedikerede overvågningsenheder, der er i stand til omfattende dataindsamling og overvågning af udstyrsstatus, hvilket gør dem ideelle til smarte PV-kraftværker.

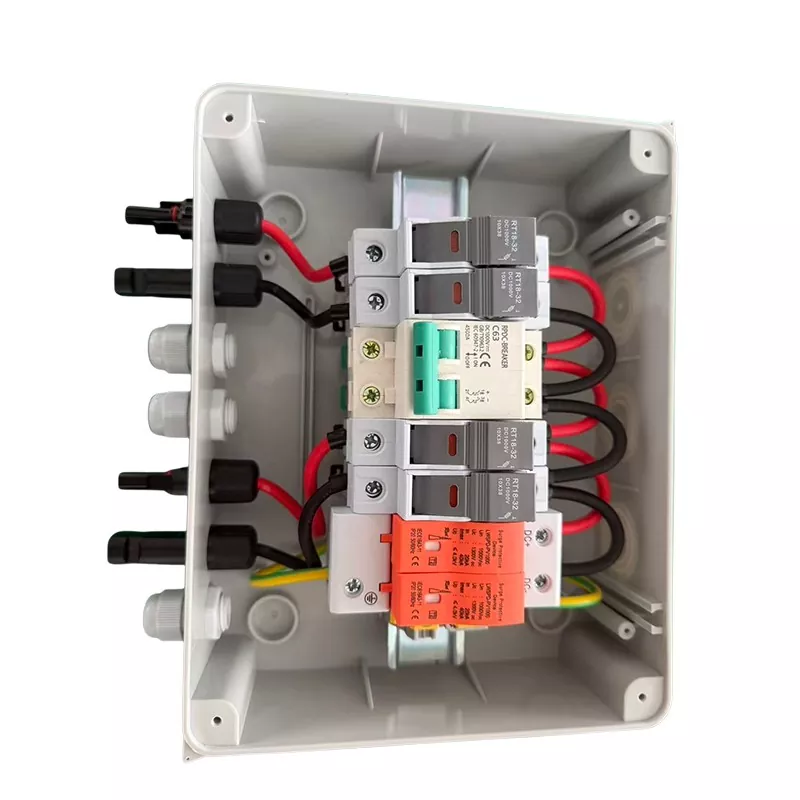

1. Individuel strengsikringsbeskyttelse: Både de positive og negative terminaler på hver PV-streng er udstyret med specialiserede PV-sikringer og matchende sikringsholdere. I tilfælde af fejl i en enkelt streng, isolerer sikringen hurtigt kredsløbet, hvilket forhindrer fejlen i at sprede sig til hele strengen eller hele anlægget; dette sænker også udskiftningsomkostningerne og sikrer O&M-personalets sikkerhed under vedligeholdelse.
2. Omfattende samlingsskinne-sidebeskyttelse: Udgangssiden leveres som standard med afbrydere og højspændingsoverspændingsbeskyttelsesanordninger (SPD'er). Sammen med et robust jordingssystem giver det kortslutnings-, overspændings-, lynnedslags- og jordfejlsbeskyttelse, der i vid udstrækning adresserer almindelige elektriske farer på DC-siden.
1. Højspændingsoverspændingsbeskyttelse: PV Combiner Box har en indbygget højspændings-SPD designet specifikt til PV-applikationer. Med en kontinuerlig driftsspænding (skinne-til-jord) på op til 1000 VDC håndterer den pålideligt transiente overspændinger og overspændingsspidser i højspændings-PV-systemer, der opfylder kravene til højspændingsnettilsluttede kraftværker.
2. Højspændingssystemkompatibilitet: Det interne strømforsyningsmodul understøtter PV-indgangsspændinger op til 1000 VDC og er kompatibelt med almindelige højspændings-PV-modulsystemer. Dens høje alsidighed gør, at den kan bruges i langt de fleste distribuerede og centraliserede PV-projekter.
1. Højpræcisionsdataindsamling: Intelligente modeller er udstyret med DC CT (Current Transformer) sensormoduler til realtidsovervågning af strengstrømme, samleskinnespænding og intern kabinetstemperatur. De registrerer også automatisk driftsstatus for SPD'er og strømafbrydere, hvilket sikrer stabil og nøjagtig dataindsamling.
2. Lokal skærmfunktionalitet: Enheden har en digital skærm, der giver mulighed for visning på stedet af strengstrømme, samleskinnespænding, kabinettemperatur, systemeffekt, enhedsadresse og komponentstatus. Dette muliggør on-site verifikation af udstyrets drift uden behov for et backend-overvågningssystem.
3. Fejllokalisering og alarmering: Understøtter automatiske fejlalarmer og præcis lokal fejllokalisering, hvilket hjælper O&M-personale med hurtigt at identificere uregelmæssigheder, reducere fejlfindingstiden og forbedre PV-kraftværkets driftseffektivitet.
1. Standardkommunikationsprotokoller: Leveres som standard med et RS485-interface og understøtter den universelle MODBUS-RTU-protokol. Det muliggør stabil integration med PV-kraftværksovervågningsplatforme til dataupload, parameterdownload og fjerndriftsættelse.
2. Sekundær overspændingsbeskyttelse til grænseflader: Alle eksterne kommunikationsgrænseflader har uafhængige overspændingsbeskyttelsesstrukturer for at forhindre kommunikationsfald eller udstyrsfejl forårsaget af udendørs lynnedslag og overspændingsinterferens, hvilket sikrer stabil, langsigtet datatransmission.
1. Ekstern strømforsyningstilstand: Understøtter 220V AC/DC ekstern strømindgang, hvilket gør PV Combiner Box velegnet til scenarier uden PV-spænding - såsom perioder uden sollys eller standby-vedligeholdelse - og sikrer derved kontinuerlig online overvågning.
2. PV Self-Powered Mode: Kan fungere direkte ved hjælp af spænding fra PV-arrayet, hvilket eliminerer behovet for separat strømkabel; dette reducerer materiale- og arbejdsomkostninger markant, samtidig med at ledningsføringen på stedet forenkles.
1. Højstandardbeskyttelse: Har en IP65-beskyttelsesklassificering, der giver modstandsdygtighed over for vand, støv, rust og saltspray; det modstår barske miljøforhold såsom kraftig regn, støvophobning, fugtinduceret korrosion og kystsaltspray.
2. Udendørs-klar struktur: Designet til sikker vægmonteret installation med et kompakt fodaftryk; interiøret har organiserede ledninger og en strømlinet struktur, hvilket resulterer i lave fejlfrekvenser og letter vedligeholdelse og udskiftning af komponenter.
1. Standardiseret kvalitetsfremstilling: Som en professionel kinesisk producent og leverandør af PV-kombinationsbokse overholder Junray Electrical strenge industristandarder ved at bruge pålidelige kernekomponenter for at sikre langsigtet, stabil drift.
2. Multidimensionel tilpasning: Indkapslingsstruktur, konfiguration, displayfunktioner og kommunikationsparametre kan skræddersyes til specifikke projektkrav; dette giver mulighed for præcis tilpasning til de unikke installations- og drifts- og driftsbehov for forskellige PV-projekter uden at gå på kompromis med kernesikkerhedsydelsen.
1. Storskala jordmonterede PV-kraftværker: Opfylder kravene til strømkombination og beskyttelse i centraliserede PV-arrays med høj kapacitet.
2. Kommerciel og industriel distribueret PV: Velegnet til PV-systemer på fabrikstage og kommercielle bygninger.
3. PV-projekter i udfordrende miljøer: I stand til at fungere i barske udendørs omgivelser, herunder bjergrigt terræn, ørkener og kystområder med høj saltspray.
| Punkt | Specifikation |
|---|---|
| Kredsnummer | 4 / 6 / 8 / 12 / 16 / 24 kredsløb, kan tilpasses |
| Udgangsstrømafbryder | PV dedikeret DC-afbryder med overbelastnings- og kortslutningsbeskyttelse |
| Beskyttelsesgrad | IP65 |
| Materiale | PC+ABS |
| Nominel strøm | 32A / 63A |
En stor lokal medicinalvirksomhed i Slovakiet driver sine produktionsværksteder 24/7, hvilket kræver ekstrem høj strømforsyningssikkerhed. For at tilpasse sig EU's CO2-neutralitetsmål og reducere høje industrielle elomkostninger besluttede virksomheden at installere distribuerede solcelleanlæg på tagene af tre produktionsanlæg.
PV Combiner Box Konfigurationsdetaljer
Model: JY-PV-16-Channel Intelligent DC 1000V
Input pr. enhed: 16 PV-modulstrenge (20A pr. streng)
Udgangsafbryder: 125A DC-afbryder (PV-specifik)
Lynbeskyttelsesklasse: Type II 40kA DC overspændingsbeskyttelse
Overvågningsfunktioner: 16-kanals uafhængig strømoptagelse + samleskinnespænding + intern skabstemperatur
Projektresultater
Årlig elproduktion: Ca. 950.000 kWh (der dækker 35 % af anlæggets produktionselektricitetsbehov)
Afkast af investeringer (ROI): Fuld investeringsgenopretning forventes om 6,2 år
Driftsdata: Fra maj 2026, 100 % kombineringsboks oppetid med nul-fejl drift
Kulstofreduktion: Årlig CO₂-udledning reduceret med cirka 670 tons
I overensstemmelse med Singapores obligatoriske PV-politik skal industribygninger med et tagareal på 800 m² eller større installere PV-systemer. Dette projekt involverede byggepladsen for et stort kommercielt kompleks; den midlertidige strømforsyning under byggeriet blev planlagt i takt med bygningens permanente solcelleanlæg, ved at bruge en "midlertidig-først, permanent-senere" konstruktionstilgang.
PV Combiner Box Konfigurationsdetaljer
Model: PV-12-kredsløb standardtype (DC 1000V)
Miljøtilpasningsevne: Driftstemperatur -25°C til +85°C; luftfugtighed 95 % (ikke-kondenserende)
Installation: Dual-purpose vægmonteret eller stangmonteret; velegnet til midlertidig installation på stedet
Sikkerhedsfunktioner: Live-kredsløbsindikator, dørlås og anti-fejlbetjeningsmekanisme
Projektresultater
Byggestrømforsyning: Opfyldte 100 % af elektricitetsbehovet til kontor- og opholdsområder på stedet
Omkostningsbesparelser: Sparede ca. SGD 12.000 i månedlige elomkostninger sammenlignet med dieselgeneratorer
Flytning og genbrug: Efter færdiggørelsen af fase 1 blev 32 kombinationsbokse med succes flyttet til fase 2-stedet for fortsat brug
Green Building-certificering: Bidrog til, at projektet opnåede BCA Green Mark Platinum-certificering
