JunraygiverGJ kompensationsskab for reaktiv effektat hjælpe industrielle faciliteter med at forbedre effektfaktoren, reducere reaktive effekttab og optimere lavspændingsstrømfordelingen. Designet til applikationer med fluktuerende elektriske belastninger, justerer dette kabinet automatisk kompensation for reaktiv effekt for at understøtte mere stabil systemdrift, forbedre transformatorudnyttelsen og hjælpe virksomheder med at administrere eludgifter mere effektivt.

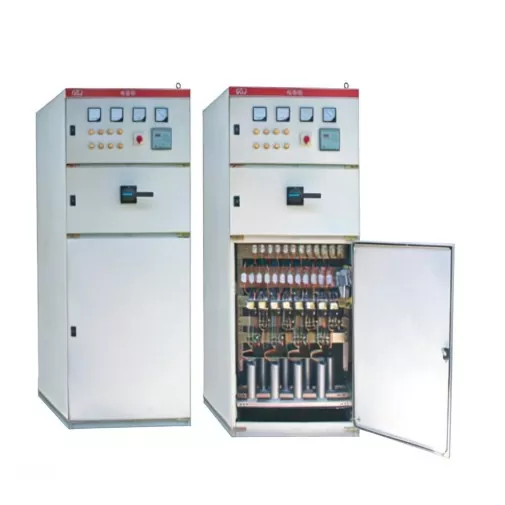

Et GGJ Reactive Power Compensation Cabinet er en vigtig komponent i lavspændingsstrømdistributionssystemer, især i fabrikker og kommercielle faciliteter med betydelige induktive belastninger. Ved at skifte kondensatorbanker i henhold til skiftende elektrisk efterspørgsel kompenserer den for reaktiv effekt, forbedrer effektfaktoren og reducerer unødvendig strøm i distributionsledninger. Valg af passende kompensationskapacitet, kontrolmetode og harmonisk beskyttelseskonfiguration hjælper med at sikre pålidelig drift og langsigtet værdi. Denne vejledning forklarer, hvordan udstyret fungerer, dets tekniske specifikationer, nøglefordele, typiske anvendelser og de faktorer, købere bør overveje, inden de køber.
Et GGJ Reactive Power Compensation Cabinet er en lavspændings elektrisk enhed designet til at forbedre effektfaktoren ved at kompensere for reaktiv effekt i et elektrisk distributionsnetværk. Det integrerer typisk kondensatorbanker, omskiftningskomponenter, en kompensationscontroller, beskyttelsesanordninger og et metalkabinet i ét koordineret system.
I industrielle faciliteter kræver elektrisk udstyr såsom induktionsmotorer, pumper, kompressorer og ventilatorer reaktiv effekt for at etablere magnetiske felter. Selvom denne effekt er nødvendig for udstyrets drift, øger overdreven reaktiv strøm strømmen, der flyder gennem kabler og transformere uden at bidrage direkte til nyttigt mekanisk output.
GGJ kabinettet løser dette problem ved at levere kapacitiv reaktiv effekt nær distributionssystemet. Dette reducerer mængden af reaktiv effekt, der skal trækkes fra upstream-netværket og hjælper med at forbedre den samlede effektfaktor.
Junrays produkt er designet til fabrikkens strømdistributionssystemer og andre applikationer, hvor automatisk kompensation kan understøtte energistyring og udstyrsudnyttelse. Afhængigt af projektets krav kan skabet konfigureres til forskellige kompensationskapaciteter og installationsforhold.
For produktdetaljer og konfigurationsoplysninger, besøg produktsiden til GGJ Reactive Power Compensation Cabinet.
Driftsprincippet for et GGJ Reactive Power Compensation Cabinet er baseret på at matche det reaktive effektbehov for en belastning med en passende kapacitiv forsyning. Denne proces hjælper med at reducere unødvendig reaktiv strøm og forbedrer forholdet mellem aktiv effekt og tilsyneladende effekt.
En intelligent kompensationscontroller overvåger elektriske parametre gennem spændings- og strømmålesignaler. Baseret på den målte effektfaktor og de konfigurerede kontrolindstillinger bestemmer den, om yderligere kondensatortrin skal tilsluttes eller afbrydes.
Når en fabrik starter yderligere motorer eller produktionsudstyr, kan behovet for reaktiv effekt stige. Regulatoren kan skifte i passende kondensatortrin for at give yderligere kompensation. Når udstyr stopper og efterspørgslen falder, kan controlleren frakoble unødvendige trin for at reducere risikoen for overkompensation.
Effektfaktor angiver, hvor effektivt et elektrisk system konverterer tilsyneladende strøm til aktiv effekt. En lav effektfaktor betyder generelt, at der kræves mere strøm for at levere en given mængde aktiv effekt.
For et forenklet enkeltfaset eller balanceret trefasesystem under sinusformede forhold kan forholdet udtrykkes som:
Power Factor = Aktiv Power / Tilsyneladende Power
Forbedring af effektfaktoren kan reducere strømrelaterede tab i kabler og transformere, forudsat at systemet er passende designet og drevet. Den faktiske fordel afhænger af den eksisterende belastningsprofil, ledermodstand, driftstimer, el-tarif og kompensationsindstillinger.
I installationer med betydelige ikke-lineære belastninger er harmoniske målinger også vigtige. Kondensatorbanker kan interagere med systemimpedans og potentielt forstærke visse harmoniske. En korrekt konstrueret løsning kan derfor kræve seriereaktorer eller separat harmonisk dæmpningsudstyr.
Før de køber et GGJ Reactive Power Compensation Cabinet, bør købere gennemgå dets nominelle spænding, frekvens, kompensationskapacitet, kontrolstrategi, kabinetbeskyttelse og byggematerialer. Disse parametre bestemmer, om udstyret passer til det elektriske distributionssystem og driftsmiljøet.
| Parameter | Junray produktspecifikation | Udvælgelseshensyn |
|---|---|---|
| Nominel spænding | AC 380V | Bekræft kompatibilitet med stedets distributionsspænding. |
| Nominel frekvens | 50 Hz | Match den lokale strømforsyningsfrekvens. |
| Kompensationskapacitet | 50–500 kvar, kan tilpasses | Beregn den nødvendige kapacitet ud fra målt eller vurderet belastningsbehov. |
| Effektfaktorkompensationsområde | 0,8-0,99 | Definer målet i henhold til brugskrav og driftsforhold. |
| Skiftende tilstand | Intelligent dynamisk nulkrydskobling | Evaluer belastningsudsving og koblingsfrekvens. |
| Beskyttelsesniveau | IP30 | Kontroller, om det indendørs installationsmiljø er egnet. |
| Skabsmateriale | 8MF sektionsstål og koldvalset stålplade med plastsprøjtning | Overvej strukturel styrke, korrosionseksponering og vedligeholdelsesadgang. |
| Installationsmetode | Gulvmonteret | Tillad tilstrækkelig plads til installation, ventilation og service. |
Bemærk: Specifikationerne er baseret på den refererede produktinformation. Endelige vurderinger, komponentvalg og beskyttelsesarrangementer skal bekræftes med Junray i forhold til projektkravene før bestilling.
Produktet understøtter forskellige kondensatorkompensationsarrangementer, herunder stjerne (Y), delta (Δ) og kombinerede Y+Δ-konfigurationer. De anførte kommunikationsmuligheder for produktet omfatter RS-232/RS-485-grænseflader og valgfri trådløse eller GPRS-moduler til fjernkommunikation, afhængigt af den valgte konfiguration.
Disse muligheder giver ingeniører mulighed for at betragte kabinettet som en del af et bredere strømovervågnings- og distributionsstyringssystem snarere end som en isoleret komponent.
Et korrekt udvalgt reaktiv effektkompensationsskab kan give flere driftsmæssige og økonomiske fordele. Resultaterne varierer med belastningskarakteristika, systemdesign og lokale elfaktureringspolitikker.
Automatisk kondensatorskift hjælper distributionssystemet med at reagere på skiftende efterspørgsel efter reaktiv effekt. Forbedring af effektfaktoren kan hjælpe faciliteterne med at opfylde forsyningskravene og reducere strømfaktorrelaterede afgifter, hvor det er relevant. Faktiske resultater skal verificeres gennem elektriske målinger efter idriftsættelse.
Reaktiv strøm bidrager til strømrelaterede tab i ledere og transformere. Ved at reducere den reaktive strøm, der leveres fra opstrømsudstyr, kan kompensation reducere disse tab under passende driftsforhold. Størrelsen af tabsreduktion afhænger af det elektriske netværk og placeringen af kompensationsudstyret.
Transformere har begrænsninger baseret på tilsyneladende effekt, ikke aktiv effekt alene. Når reaktiv effekt optager en væsentlig del af den tilgængelige kapacitet, kan transformeren have mindre kapacitet til rådighed for yderligere aktive belastninger. Korrigering af effektfaktoren kan frigive en vis tilsyneladende effektkapacitet til produktionsbehov, selvom den faktiske brugbare kapacitet stadig skal kontrolleres i forhold til transformatorværdier og termiske grænser.
Dynamisk kompensation kan følge variationer forårsaget af motorstarter, skiftende produktionsplaner og forskellige driftsbelastninger. Nulkrydskobling er beregnet til at reducere koblingstransienter under passende driftsforhold. Korrekt beskyttelseskoordinering og idriftsættelse er fortsat afgørende for pålidelig ydeevne.
Lavere reaktiv strøm, reducerede elektriske tab og forbedret effektfaktor kan bidrage til lavere driftsomkostninger. En praktisk investeringsvurdering bør sammenligne skabets indkøbs- og installationsomkostninger med forventede besparelser, vedligeholdelseskrav, driftstimer og stedets eltakststruktur.
GJ kompensationsskab for reaktiv effekt er velegnet til lavspændingsdistributionssystemer, hvor induktive belastninger skaber et betydeligt reaktivt effektbehov. Typiske anvendelser omfatter følgende.
Faciliteter med adskillige frekvensomformere, ensrettere, svejsemaskiner eller andre ikke-lineære belastninger bør vurdere harmonisk forvrængning før installation af konventionel kondensatorkompensation. Afhængigt af måleresultater kan et skab med passende reaktorer eller et dedikeret aktivt effektfilter være mere passende til applikationen.
Lær mere om supplerende strømkvalitetsløsninger på Junrays websted for lavspændingselektrisk udstyr.
At vælge det rigtige GGJ Reactive Power Compensation Cabinet kræver mere end at vælge en kapacitet baseret på transformerstørrelse. Ingeniører bør evaluere det faktiske behov for reaktiv effekt, belastningsvariation, harmoniske forhold, installationsbegrænsninger og gældende elektriske krav.
Indsaml strømkvalitetsmålinger i repræsentative driftsperioder. Registrer aktiv effekt, reaktiv effekt, effektfaktor, spænding, strøm og belastningsvariation, hvor det er muligt. Målinger, der kun tages under drift med let belastning, afspejler muligvis ikke den nødvendige kompensation under produktionsspidser.
En almindeligt anvendt foreløbig beregning for den nødvendige kondensatorkapacitet er:
Qc = P × (tan φ₁ − tan φ₂)
Her er Qc den nødvendige kompensationskapacitet i kvar, P er aktiv effekt i kW, φ₁ er den indledende effektfaktorvinkel, og φ₂ er måleffektfaktorvinklen.
Denne formel giver et skøn over passende driftsforhold. Det endelige design bør tage højde for faktisk belastningsvariation, eksisterende kondensatorbanker, harmoniske, spændingsforhold og risikoen for overkompensation.
Gradvist skiftende belastninger kan betjenes af konventionel trinvis omskiftning, mens hurtigt fluktuerende belastninger kan kræve en hurtigere kompensationsstrategi. Skiftemetoden skal vælges i henhold til belastningsprofilen og producentens bekræftede konfiguration.
Hvor ikke-lineære belastninger er til stede, opnå harmoniske målinger eller en professionel vurdering af strømkvaliteten. Bekræft, om afstemte reaktorer, harmoniske filtre eller andet afbødningsudstyr er nødvendigt, før du specificerer kabinettet.
Før du udsteder en indkøbsordre, skal du bekræfte:
Korrekt installation er afgørende for sikkerheden og effektiviteten af et GGJ Reactive Power Compensation Cabinet. Udstyret skal installeres af kvalificeret elektrisk personale i overensstemmelse med de godkendte tegninger, producentens instruktioner og gældende lokale regler.
Selvom automatisk kompensation reducerer behovet for manuel omskiftning, eliminerer den ikke behovet for inspektion. Vedligeholdelsespersonale bør gennemgå driftstemperaturer, ventilationsveje, elektriske forbindelser, kondensatortilstand, kontrolalarmer og tegn på unormal støj eller overophedning.
Elektrisk inspektion og vedligeholdelse skal udføres af kvalificeret personale ved hjælp af passende isolerings- og sikkerhedsprocedurer. Kondensatorer kan bevare en elektrisk ladning, efter at strømmen er afbrudt, så producentens afladnings- og verifikationsprocedurer skal følges, før arbejdet påbegyndes.
Dens primære funktion er at forbedre effektfaktoren ved at levere kapacitiv reaktiv effekt til et lavspændingsdistributionssystem. Dette kan reducere opstrøms reaktiv strøm, reducere strømrelaterede tab og hjælpe faciliteterne med at overholde gældende effektfaktorkrav.
Det refererede Junray-produkt har en kompensationskapacitet på 50–500 kvar, med mulighed for tilpasning. Den passende rating bør bestemmes ud fra det målte reaktive effektbehov, måleffektfaktor, belastningsprofil og harmoniske forhold.
Det kan hjælpe med at reducere eller undgå effektfaktorrelaterede bøder, når kompensationssystemet er korrekt dimensioneret og betjenes. De faktiske faktureringsresultater afhænger dog af forsyningsselskabets tarifregler, efterspørgselsmønstre og andre gældende gebyrer. Besparelser bør evalueres ved hjælp af stedspecifikke data i stedet for at antage på forhånd.
Kompensation reducerer primært reaktiv strøm og kan reducere elektriske distributionstab. Det eliminerer ikke direkte den aktive energi, der kræves af produktionsudstyr. Enhver reduktion i det aktive energiforbrug afhænger af de undgåede tab og anlæggets driftsbetingelser.
Det kan være egnet, men faciliteter med drev med variabel frekvens bør vurdere harmonisk forvrængning og mulig resonans, før der vælges kondensatorkompensation. Afhængigt af resultaterne kan reaktorer eller dedikeret harmonisk dæmpningsudstyr være påkrævet.
Købere skal angive den eksisterende effektfaktor, aktiv belastning, måleffektfaktor, driftsplan, nominel spænding og eventuelle tilgængelige strømkvalitetsmålinger. En elektroingeniør eller producenten kan derefter beregne det foreløbige kvar-behov og bekræfte en passende konfiguration.
Angiv den nødvendige kompensationskapacitet, spænding og frekvens, distributionssystemtegninger, belastningskarakteristika, harmoniske oplysninger, krav til kabinet, foretrukne komponenter, kommunikationsbehov og destination. Disse detaljer hjælper leverandøren med at udarbejde en konfiguration, der matcher projektet.
Et GGJ Reactive Power Compensation Cabinet kan være en værdifuld investering for industrielle og kommercielle faciliteter, der søger bedre effektfaktor, lavere reaktiv strøm, forbedret transformatorudnyttelse og mere effektiv lavspændingsdistribution. Dens effektivitet afhænger af nøjagtig kapacitetsvalg, passende koblingskontrol, harmonisk vurdering, korrekt installation og løbende inspektion. Ved at evaluere den faktiske elektriske efterspørgsel og projektkrav før køb, kan virksomheder vælge en kompensationsløsning, der understøtter pålidelig drift og målbar langsigtet værdi.
Junray tilbyder GGJ Reactive Power Compensation Cabinets til industrielle strømdistributionsapplikationer med konfigurerbar kompensationskapacitet og kontrolmuligheder, der passer til forskellige projektbehov. Hvis du planlægger en ny installation eller opgradering af et eksisterende elektrisk system,kontakt osi dag for at diskutere dine tekniske krav, anmode om et skræddersyet tilbud og finde en passende løsning til kompensation for reaktiv effekt til dit anlæg.
